WPL-A 10.2 W Plus HK 400 - Stiebel Eltron
WPL-A 10.2 W Plus HK 400 - Stiebel Eltron
Wybierz model i akcesoria Dane i dokumentyRodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji pompy ciepła

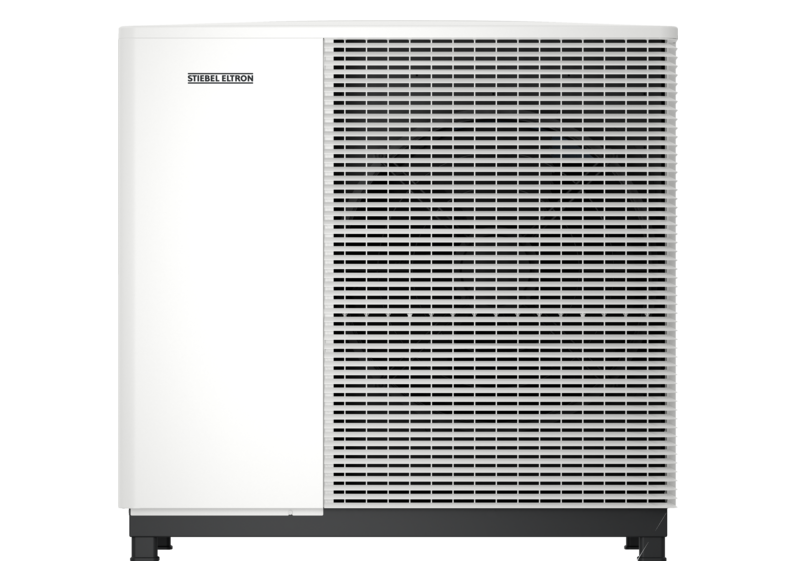

WPL-A 10.2 W Plus HK 400 - Stiebel Eltron · 208429
WPL-A 10.2 W Plus, SKU 208429: R290; 400 V; sprężarka 3×B10; sterowanie 230 V/B16; przepływ odszraniania ≥720 l/h. Bez bufora wyłącznie zweryfikowana podłogówka. Dobór całego układu zależy od modułu, chłodzenia, odpływu i obliczeń hydraulicznych.
W komplecie z urządzeniem
- Pompa z fabrycznym obiegiem R290 i jego zabezpieczeniami.
- 4 podkładki z nacięciem oraz 4 pętle transportowe; dokumentacja i oznaczenia odpowietrzników.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieDostawa samodzielnej pompy | Pompa WPL-A 10.2 W Plus, dokumentacja, 4 podkładki z nacięciem i 4 pętle transportowe. Fabryczny obieg R290: 1,6 kg; połączenia z budynkiem są wodne. Sterownik WPM, pompy obiegowe, grzałka zewnętrzna, bufor i zasobnik CWU zależą od osobno wybranego układu. Instrukcja urządzenia: s. 6, 7, 69 | 1 pompa; elementów fabrycznych nie doliczać Dobierz z Interex |
| WymaganeJedna koncepcja sterowania i hydrauliki | WPM jest konieczny. Wybierz jeden właściwy moduł wewnętrzny z WPM albo samodzielny WPM i AHP-BH 8.8 zgodnie z BA. Podgrzewanie awaryjne i energia do odszraniania muszą być zapewnione; nie dubluj regulatora i grzałki już w wybranym module. Instrukcja urządzenia: s. 7, 28 | 1 wybrany układ, nie wszystkie alternatywy naraz Dobierz z Interex |
| Przy tym wariancie instalacjiWPM — wariant bez modułu z wbudowanym regulatorem | 234727 jest wersją ścienną regulatora. Tylko gdy wybrany moduł nie ma WPM. Dostawa WPM zawiera czujnik zewnętrzny AF PT, 3 czujniki TAF PT i 30 klinów do ich mocowania. Regulator wymaga własnego 230 V i zabezpieczenia B6; przekaźnik maks. 2 A, łącznie 10 A — większe obciążenia przez dobrane styczniki. Źródło doboru: s. 12, 13, 14, 15, 16, 17, 18, 19, 20, 21 | 1 WPM, wyłącznie jeśli brak regulatora w module
|
| Przy tym wariancie instalacjiAHP-BH 8.8 — dogrzewanie w układzie bez modułu | 207902 jest zewnętrznym modułem elektrycznego dogrzewania: 8,8 kW, 400 V 3/N/PE, 3×B16. Zawiera czujnik powrotu na X61 i zawór bezpieczeństwa 3 bar z odpływem. Dopuszczalny zakres 18–75°C; nie zatwierdzaj go do obiegu poniżej punktu rosy. Własny CAN i zasilanie według instrukcji. Źródło doboru: s. 53, 54, 55, 56, 57, 58 | 1 BH tylko w przewidzianym układzie; bez duplikacji grzałki modułu
|
| Przy tym wariancie instalacjiHM Trend — moduł hydrauliczny zamiast osobnego WPM/BH | 232805 zawiera WPM, pompę obiegową, zawór 3-drogowy, grzałkę 8,8 kW/400 V, zawór bezpieczeństwa 3 bar oraz naczynie 24 l. Nie ma zasobnika CWU ani bufora. Dodatkowe naczynie i pompy tylko według pojemności/oporu obiektu; w chłodzeniu paroszczelna izolacja. Sprawdź krzywą pompy i zgodność układu przed wyborem. Źródło doboru: s. 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24 | 1 alternatywny moduł; osobne CWU/bufor jeśli wymagane
|
| Przy tym wariancie instalacjiHSBB 180 Plus — moduł z CWU, bez bufora | 202926 ma WPM, pompę obiegową, zawór 3-drogowy, grzałkę 8,8 kW/400 V i zbiornik CWU 178 l. Nie zawiera bufora. Wersja sklepowa tutaj bez zewnętrznej grupy bezpieczeństwa CWU, zaworu i syfonu; te wymagania trzeba dobrać osobno. Chłodzenie poniżej rosy wymaga CDT 180. Nie dubluj WPM, pierwszych czujników i grzałki. Źródło doboru: s. 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69 | 1 alternatywny moduł w dokładnie wskazanym wariancie bazowym Wybierz ilości powyżej |
| Przy tym wariancie instalacjiHSBC 180 Plus — moduł z CWU i buforem | 202927 zawiera WPM, 2 pompy, zawór 3-drogowy, grzałkę 8,8 kW/400 V, CWU 178 l oraz bufor 80 l. Wersja bazowa bez dokupionej grupy bezpieczeństwa CWU/zaworu/syfonu. Chłodzenie poniżej rosy wymaga CDT 180. Policz dostępne podnoszenie pompy względem oporu jednostki i tras; nie dodawaj ponownie urządzeń dostarczanych. Źródło doboru: s. 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73 | 1 alternatywny moduł; wydajność i pojemność bufora według projektu Wybierz ilości powyżej |
| Przy tym wariancie instalacjiHSBC 200 — moduł do ogrzewania i chłodzenia powierzchniowego | 233510 zawiera WPM, 2 pompy, zawór 3-drogowy, grzałkę 8,8 kW/400 V, CWU 168 l i bufor 100 l. Dokumentacja dopuszcza chłodzenie powierzchniowe 18/23°C; nie zatwierdza tego modułu do klimakonwektorów 7/12°C. Wariant bazowy bez dokupionej grupy CWU/zaworu/syfonu. Źródło doboru: s. 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57 | 1 alternatywny moduł, tylko w dopuszczonym zakresie Wybierz ilości powyżej |
| Przy tym wariancie instalacjiHSBC 300 cool — moduł z osobnym wymaganiem dogrzewania | 203801 ma WPM, 2 pompy, zawór 3-drogowy, CWU 270 l i bufor 100 l, lecz nie ma grzałki elektrycznej. Zapewnij właściwe awaryjne/dodatkowe źródło zgodne z temperaturą obiegu. Wariant bazowy bez dodatkowej grupy CWU/zaworu/syfonu. Sprzeczność zapisów chłodzenia 7/12°C i powierzchniowego wymaga potwierdzenia przed układem poniżej rosy; BH 8.8 nie jest automatycznym rozwiązaniem dla takiej temperatury. Źródło doboru: s. 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61 | 1 alternatywny moduł; dogrzewanie według potwierdzonego schematu Wybierz ilości powyżej |
| Przy tym wariancie instalacjiCDT 180 — kondensat wewnętrznego HSBB/HSBC 180 | 204642 tylko do wybranego HSBB 180 (S) Plus/HSBC 180 (S) Plus przy sezonowym chłodzeniu poniżej punktu rosy. Zawiera wannę, pompę, przewód, wąż i elementy montażowe; zasilanie 230 V, 1/N/PE przez moduł według schematu XD13. Zapewnij własny odpływ węża. Bez tej opcji chłodzenie modułu wyłącznie z nadzorem punktu rosy. Nie jest to zewnętrzna taca pompy AHP-DT.1. Źródło doboru: s. 29, 30, 31 | 1 CDT tylko przy wybranym module 180 i opisanym chłodzeniu
|
| WymaganePompa obiegowa i obliczony przepływ | Jednostka zewnętrzna wymaga przepływu po stronie grzewczej. Wbudowaną pompę wybranego modułu uwzględnij w obliczeniach; bez modułu potrzebna zewnętrzna pompa sterowana WPM. Minimum: ogrzewanie 420 l/h, odszranianie 720 l/h, chłodzenie 720 l/h. Przepływ projektowy z tabeli 1,31 m³/h, strata jednostki przy tym przepływie 137 hPa. Rury dobieraj do rzeczywistego przepływu pracy, nie tylko minimum. Instrukcja urządzenia: s. 24, 28, 29, 69 | Według hydrauliki i krzywej pomp; pompy dostarczane w module odjąć Dobierz z Interex |
| Przy tym wariancie instalacjiBufor i warunki pracy bez bufora | Praca bez bufora tylko w prawidłowo obliczonej podłogówce: otwarte obiegi muszą zapewnić co najmniej 27 l wody i 720 l/h przy odszranianiu. To objętość otwartych obiegów, a nie automatycznie rozmiar bufora. Przy grzejnikach i klimakonwektorach bufor wymagany. Uwzględnij bufor już w wybranym HSBC; wielkość, włączenie i pompy zależą od układu. WPM ustaw zgodnie z pracą z buforem. Instrukcja urządzenia: s. 6, 19, 28, 29 | 1 właściwy bufor jeśli wymagany; dostarczany HSBC uwzględnić Dobierz z Interex |
| Przy tym wariancie instalacjiSBP 200/400 Plus cool — alternatywny zewnętrzny bufor | 205295/205296 mają odpowiednio 207/415 l, króćce G2 i maks. przepływy 1,6/3,1 m³/h. Przepływ projektowy tej pompy to 1,31 m³/h; przed wyborem sprawdź ograniczenie konkretnego bufora. Sezonowe chłodzenie od 7°C, lecz stała praca poniżej 11°C niedopuszczona; instrukcja bufora nie dopuszcza chemicznych dodatków/brine. Nie łącz automatycznie z wyjątkiem glikolu z BA pompy. Czujnik powrotu z WPM, nie drugi identyczny; nie dubluj bufora HSBC. Źródło doboru: s. 12, 13, 14, 15, 16, 17, 18, 19, 20 | 1 wybrany bufor po obliczeniu układu, zamiast innych buforów
|
| WymaganeFiltr powrotu — FS-WP 22 albo 28 | BA wymaga filtra na powrocie do pompy. 233511 jest FS-WP 22 dla rur Ø22 mm, 233512 FS-WP 28 dla Ø28 mm. Wybierz jeden rzeczywisty rozmiar po obliczeniach; redukcja do Ø22/28 mm nie jest automatycznym doborem całej trasy. Miejsce ma umożliwiać obsługę. Instrukcja urządzenia: s. 7, 21 | 1 właściwy filtr, rozmiar według rzeczywistej rury
|
| Przy tym wariancie instalacjiSeparator szlamu i magnetytu | PS DN25/32/65 jest zalecany na powrocie przed filtrem; gdy badanie wykryje magnetyt, trzeba oczyścić układ i zastosować separator. Można z niego zrezygnować tylko przy wypłukanym układzie, właściwej wodzie i szczelnym ograniczeniu dopływu tlenu. Wybierz jeden wymiar po obliczeniu przepływu/oporu, nie kupuj wszystkich. Dostęp do spustu i serwisu według rysunku własnej części. Instrukcja urządzenia: s. 7, 21, 28 | 1 separator jeśli warunki tego wymagają; rozmiar projektowy
|
| WymaganePołączenia wodne i naczynie przeponowe | Zasilanie i powrót jednostki G1¼ z gwintem zewnętrznym. Wymagane kompatybilne przejścia, uszczelnienia i rury szczelne dyfuzyjnie. Objętość i ciśnienie wstępne naczynia przeponowego oblicz do całego układu; naczynie 24 l w HM nie jest automatycznie wystarczające. Przepłucz trasy; próbę szczelności wykonaj wodą, nie gazem. Układ otwarty wymaga separacji np. wymiennikiem płytowym według schematu. Instrukcja urządzenia: s. 13, 20, 37, 38, 39 | 2 przyłącza wodne; rury, przejścia i naczynie według obliczeń Dobierz z Interex |
| W komplecieFabryczne zabezpieczenie hydrauliczne R290 | Jednostka ma separator gazu/cyklon, wewnętrzny zawór odcinający, automatyczny odpowietrznik i zawór bezpieczeństwa 2,5 bar (+0,15/−0,35). W reszcie obiegu ogrzewania tylko zawory bezpieczeństwa 3 bar. Odpływy zabezpieczeń przygotuj zgodnie z układem; wymagania te nie zastępują grupy bezpieczeństwa wody użytkowej. Instrukcja urządzenia: s. 20, 21, 25, 27 | Elementy pompy dostarczane; zabezpieczenia pozostałego CO według układu Dobierz z Interex |
| WymaganeOdpowietrzniki w budynku i fabryczny odpowietrznik pompy | W instalacji budynku unikaj automatycznych odpowietrzników. Jeżeli są potrzebne przy uruchomieniu, po nim zamknij je, zabezpiecz przed otwarciem i oznacz dostarczonymi etykietami. Fabryczny odpowietrznik w jednostce jest otwarty i nie wolno go zamykać. To dwa różne wymagania. Instrukcja urządzenia: s. 27, 28 | Według punktów odpowietrzania; bez duplikacji odpowietrznika pompy Dobierz z Interex |
| Przy tym wariancie instalacjiSTB dla ogrzewania powierzchniowego | Przy podłogówce/powierzchniowym ogrzewaniu potrzebny ogranicznik temperatury bezpieczeństwa przeciw przegrzaniu podłogi. Właściwe wykonanie, miejsce i połączenie z WPM wymagają schematu; nie podstawiono niesprawdzonego SKU ani uniwersalnej temperatury. Instrukcja urządzenia: s. 21 | Według wybranego obiegu powierzchniowego Dobierz z Interex |
| Przy tym wariancie instalacjiCiepła woda użytkowa i zawór przełączający | Zasobnik CWU i zawór 3-drogowy tylko przy przygotowaniu ciepłej wody. HSBB/HSBC już je zawierają; HM zawiera zawór, lecz nie zbiornik. W układzie samodzielnego WPM dobierz zasobnik, zawór/pompę oraz czujnik do schematu, przepływu i pola wymiennika. Objętość CWU wynika z rozbioru, nie z samej liczby w nazwie pompy. Instrukcja urządzenia: s. 7, 24 | Według potrzeb CWU; dostarczane części modułu odjąć Dobierz z Interex |
| Przy tym wariancie instalacjiSBB 300/400/500-1 Plus — osobny zasobnik CWU | 202487/202488/202489: pojemności nominalne 314/418/522 l, wymiennik 2/2,6/3,2 m², króćce strony pompy G1½ wewnętrzne, wody użytkowej G1. Dobór według mocy, temperatur i rozbioru; nie dubluj CWU w HSBB/HSBC. Brak WPM, pompy obiegowej i zaworu przełączającego w tym osobnym zbiorniku. Wskazany wariant sklepu jest bazowy bez dokupionej grupy/zaworu/syfonu. Źródło doboru: s. 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25 | 1 wybrany zasobnik tylko przy osobnej koncepcji CWU
|
| Przy tym wariancie instalacjiGrupa bezpieczeństwa i odpływ CWU | Dla ciśnieniowego zasobnika CWU potrzebna odpowiednia grupa z typowanym zaworem bezpieczeństwa oraz reduktor, jeśli wymaga go rzeczywiste ciśnienie. Odpływ swobodny, widoczny i nieodcinany według instrukcji wybranego zbiornika. Bazowe HSBB/HSBC/SBB w tych linkach nie zawierają dokupionej grupy, zaworu ani syfonu. Zawór 3 bar CO nie jest grupą CWU. Źródło doboru: s. 18, 19 | 1 właściwa grupa CWU i odpływ; dodatki po potwierdzeniu schematu Dobierz z Interex |
| W komplecieCzujniki pierwszego układu WPM | Samodzielny WPM dostarcza AF PT oraz 3 TAF PT. Moduły wewnętrzne mają własne czujniki i czujnik zewnętrzny według ich dostawy. Czujnik powrotu potrzebny przy buforze; BH ma własny czujnik powrotu. Liczbę i umieszczenie czujników sprawdź w rzeczywiście wybranej koncepcji, zamiast kupować dodatkowy komplet wszystkich. Źródło doboru: s. 12, 13, 16, 17, 18, 19 | Odjąć czujniki już dostarczane; dalsze według schematu Dobierz z Interex |
| Przy tym wariancie instalacjiFET — pomiar punktu rosy przy chłodzeniu | 234723 jest wymagany w pomieszczeniu odniesienia dla chłodzenia powierzchniowego i klimakonwektorowego według dokładnej BA tej pompy. Montaż na wewnętrznej ścianie bez słońca/przeciągu/zasłon, przewód magistrali 4-żyłowy. FET do CAN B regulatora; nie przenoś niepodłączanego + z zacisku pompy na ten panel — panel wymaga własnego + zgodnie z instrukcją. Źródło doboru: s. 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77 | 1 właściwy FET dla wybranego chłodzonego obiegu; liczba według obiegów
|
| Przy tym wariancie instalacjiIzolacja i końcowe odbiorniki chłodu | Przy chłodzeniu izoluj paroszczelnie wszystkie rury i dodatkowe elementy wewnętrznego zasilania/powrotu; zapewnij FET i limity konkretnego modułu/bufora/grzałki. Klimakonwektory wymagają własnych odpływów i bufora. BH 8.8, HSBC 200 oraz SBP cool mają różne ograniczenia — nazwa HK jednostki nie zatwierdza całego układu do dowolnej temperatury. Instrukcja urządzenia: s. 6, 19, 20 | Według temperatury, tras i odbiorników Dobierz z Interex |
| WymaganeJakość wody i utrzymanie ciśnienia | Dla pompy: twardość ≤3°dH, pH 6,5–8,5, chlorki <50 mg/l z wyjątkiem układu całkowicie szczelnego na tlen. Moduły HSBB/HSBC mają ostrzejsze granice pH/chlorków — w komplecie stosuj wspólny dopuszczalny zakres, np. pH 8–8,5 i chlorki <30 mg/l dla odpowiedniego modułu. Nie dobieraj automatycznie pełnego odsalania. Sprawdź wodę po 8–12 tygodniach, dolewaniu i corocznie. Instrukcja urządzenia: s. 24, 25, 27, 28 | Badanie i przygotowanie rzeczywistej objętości wody Dobierz z Interex |
| WymaganeOchrona przed zamarzaniem i stałe zasilanie | Ochrona działa przy dostępnej energii, sterowaniu i przepływie. Sterowanie wewnętrzne IWS musi być stale zasilane także przy blokadzie dostawcy energii. Przy długim odłączeniu trzeba opróżnić stronę wodną według BA. Nie traktuj izolacji jako zastępstwa sprawnej ochrony. Instrukcja urządzenia: s. 5, 22, 24, 30 | Projekt i procedura dla rzeczywistych przerw zasilania Dobierz z Interex |
| Przy tym wariancie instalacjiWyjątek środka przeciw zamarzaniu | Tylko gdy zaniku zasilania nie można wykryć, np. nieobecność w domu okresowym, BA wskazuje etylenoglikol 20–30% objętościowych, MEG 10/30 lub środek z wymaganym badaniem zgodności materiałowej. Sprawdź wszystkie pozostałe komponenty i wzrost oporu; zwiększenie wydajności pompy według obliczeń. Nie zatwierdzono glikolu do SBP Plus cool bez potwierdzenia, bo jego BA dopuszcza wyłącznie wodę bez dodatków/brine. Instrukcja urządzenia: s. 24, 25 | Tylko opisany wyjątek i potwierdzony kompletny układ Dobierz z Interex |
| WymaganeZasilanie sprężarki i sterowania | Jednostka 400 V 3/N/PE, 50 Hz; zabezpieczenie sprężarki według tabeli 3×B10. Sterowanie 230 V, 1/N/PE, B16. Przewody i ochronę dobiera elektryk do długości/ułożenia i układu sieci. Stałe przyłącze z odłączeniem o rozwarciu ≥3 mm; po odłączeniu odczekać 5 minut przed pracą. Obwody grzałki/modułu mają osobne wymagania. Instrukcja urządzenia: s. 21, 22, 23, 69 | 1 obwód sprężarki; sposób obwodu sterowania zgodnie z wariantem Dobierz z Interex |
| Przy tym wariancie instalacjiOddzielne zasilanie IWS przy wyłączaniu sprężarki | Fabrycznie przyłącze przewidziano dla jednego zasilania. Gdy stycznik dostawcy odłącza sprężarkę, usuń obie fabryczne mostki i wykonaj oddzielne, stałe zasilanie sterowania XD03. Sam sygnał blokady bez odłączania energii ma inny wariant. Nie odcinaj regularnie układu bezpieczeństwa R290. Instrukcja urządzenia: s. 22, 23 | 2 przyłącza tylko dla odpowiedniego wariantu EVU Dobierz z Interex |
| Przy tym wariancie instalacjiWłaściwy RCD dla tej wersji napięciowej | Jeśli wymaga tego sieć TT, warunki przyłączenia lub projekt, BA przypisuje temu urządzeniu typ B 300 mA — część 208915 (63 A, 415 V). Nie podłączaj przez wspólny typ A instalacji domowej. Nie wnioskuj, że RCD jest obowiązkowym identycznym zakupem w każdym obiekcie. Zabezpieczenie nadprądowe i selektywność dobierz osobno. Instrukcja urządzenia: s. 21 | Tylko jeśli wymagany w rzeczywistym układzie ochrony
|
| WymaganeCAN i czujniki — właściwe zaciski | WPL-A: XD05 H/L/masa, + nie podłączane; ekran uziemiony w pompie albo module. BA podaje sztywny ekranowany J-Y(St) 2×2×0,8 mm². WPM CAN A do jednostki, CAN B dla paneli/ISG według schematów. FET/BH mają własne wymagania dodatkowej żyły zasilania. Nie łącz 230 V z magistralą. Instrukcja urządzenia: s. 21, 23, 24 | 1 właściwa trasa CAN; pozostałe według układu Dobierz z Interex |
| OpcjonalnieISG Connect — bramka sieciowa, nie obowiązkowy regulator | 206780 przy wybranej obsłudze sieciowej. W dostawie zasilacz USB-C, uchwyt i przewody CAN/LAN/SG; montaż w suchym wnętrzu bez mrozu. Podłączać jako ostatnie urządzenie po uruchomieniu WPM i pozostałych elementów. CAN H/L/masa bez +, sieć LAN z DHCP. ISG nie zastępuje WPM i nie wymaga zakupu drugiego zasilacza z kompletu. Źródło doboru: s. 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90 | 1 bramka tylko przy wybranej funkcji Internet/LAN
|
| Przy tym wariancie instalacjiSG Ready/PV i zewnętrzne ograniczenie poboru | Wybrana funkcja wymaga zgodnych wersji WPM/ISG i właściwego styku bezpotencjałowego. Na styki SG nie podawać zasilania sieciowego. Sprawdź konkretną funkcję i aktualizację dla dostarczonego sprzętu; niemieckie sterowanie mocą i §14a nie jest uniwersalnym wymaganiem zakupu dla instalacji polskiej. Źródło doboru: s. 22, 23, 24 | Tylko przy przewidzianej automatyce/instalacji PV Dobierz z Interex |
| WymaganeStrefa ochronna R290 i miejsce instalacji | R290 1,6 kg: dobierz strefę według dokładnego rysunku wolnostojącego, przy ścianie lub na dachu. Wolnostojąco obszar ≥1 m wokół; przy ścianie A=250–1000 mm, a wymiar D zależy od wysokości modelu. Brak otworów do budynku, źródeł zapłonu >360°C i połączonych wpustów w strefie. Zagłębienia wymagają przewietrzania/rozcieńczenia na co najmniej 5 m i minimum 3 wolnych stronach; nie zamieniać tego na 5 m³. Instrukcja urządzenia: s. 8, 9, 10, 11, 12 | 1 zaakceptowana lokalizacja z wyznaczoną strefą Dobierz z Interex |
| WymaganeOdstępy, akustyka i fundament | Masa urządzenia 166 kg. Odstępy bazowe: przód ≥600, tył ≥250, bok ≥500/100, góra ≥800 mm według rysunku. WK3 pozwala zmniejszyć tył do 200 mm, ale nie znosi strefy R290. Nośność podłoża/ściany, mocowania, wibracje, śnieg i akustyka są do sprawdzenia. Nie kieruj wyrzutu na wrażliwe pomieszczenia. Instrukcja urządzenia: s. 12, 13, 15, 19, 69 | 1 podłoże i wybrany system montażu Dobierz z Interex |
| Przy tym wariancie instalacjiAHP-GC.1 — konsola na odpowiednim fundamencie | 207732 jako wybrany montaż gruntowy. Maks. obciążenie 250 kg, w komplecie śruby M10×40; kotwy do przygotowanego podłoża dobierz osobno. Nowa BA konsoli i zestaw osłon AGC-C wymagają tacy przy obudowie; przy swobodnym kapaniu zakaz dolnej obudowy i wymagane ≥300 mm do spodu pompy. Źródło doboru: s. 23, 24, 25 | 1 wybrany komplet konsoli; fundament/mocowania do obiektu
|
| Przy tym wariancie instalacjiAHP-SC.1 — alternatywna konsola stojąca | 207737 jako wybrany montaż na gruncie. Dostawa obejmuje 2 podpory i śruby M10×90. Podłoże, posadowienie i obciążenia według rysunków producenta; nie doliczaj jednocześnie GC/DS/WK jako obowiązkowego montażu. Źródło doboru: s. 16, 17 | 1 wybrany komplet; wykonanie fundamentu według miejsca
|
| Przy tym wariancie instalacjiAHP-DS 0.8 — alternatywne podstawy tłumiące | 207738 jako wybrany montaż na utwardzeniu/dachu. Dostawa ma 2 podstawy oraz mocowania. Na utwardzonej nawierzchni wymagana taca kondensatu przeciw oblodzeniu. Na dachu statyka, zabezpieczenie i odsprzęglenie; przy wietrze >25 m/s tabela BA wymaga płyt betonowych. Tabela <30 m/s nie zatwierdza automatycznie silniejszego wiatru. Źródło doboru: s. 16, 17 | 1 wybrany komplet; taca i balast według wariantu
|
| Przy tym wariancie instalacjiWK 3 — alternatywna konsola ścienna | 208702: granica urządzenia 220 kg; ta jednostka ma 166 kg. Konsola dodatkowo 13,4 kg, obciążenie ściany i kotew oblicz dla całości. Dostarczane ramiona/szyny i elementy odsprzęglenia, z podkładkami naciętymi z pompy według instrukcji. Nie montuj na ścianie wrażliwego pokoju/sypialni. Źródło doboru: s. 27, 28, 29 | 1 komplet tylko dla zatwierdzonej ściany/nośności
|
| Przy tym wariancie instalacjiAHP-WM.1 — dokumentacja montażu do potwierdzenia | 207891 jest wymieniony w BA jako wariant konsoli, a dokładna karta potwierdza wymiary. Nie znaleziono pełnej osobnej instrukcji: dobór statyki, kotew i sposób mocowania wymagają jej potwierdzenia przed zakupem. Nie zastępuj jej rysunkiem WK3. Źródło doboru: s. 1, 2 | Tylko po potwierdzeniu osobnej instrukcji i obciążeń
|
| Przy tym wariancie instalacjiSF1 — fundament prefabrykowany, do potwierdzenia | 208659: dokładna karta techniczna podaje masę 70 kg i wymiary 1171×731×100 mm. Brak osobnej pełnej instrukcji montażu; nie zatwierdzono automatycznie dla dowolnego gruntu, konsoli, śniegu i odpływu. Wariant pozostaje warunkowy po dopasowaniu fundamentu i dokumentacji. Źródło doboru: s. 1, 2 | Tylko dla potwierdzonego projektu fundamentu Wybierz ilości powyżej |
| WymaganeWybrany sposób odprowadzenia kondensatu | Kondensat odszraniania odprowadź do odpowiedniej tacy/odpływu albo swobodnie w żwir. Przy swobodnym kapaniu wymagane ≥300 mm do dolnej krawędzi urządzenia, odpływ boczny, żwir/drain do strefy bezmroźnej i brak dolnej obudowy. Nie prowadź niechronionych przyłączy pod strumieniem wody. Instrukcja urządzenia: s. 13, 14, 15, 16, 18 | 1 działający wariant odpływu, nie oba jako obowiązkowe Dobierz z Interex |
| Przy tym wariancie instalacjiAHP-DT.1 — taca kondensatu z ogrzewaniem | 207731 dla wybranego zebranego odpływu; obowiązkowa na utwardzeniu/DS i przy zastosowaniu odpowiedniej dolnej obudowy. Dostarczane ogrzewanie tacy, króciec DN50 i elementy montażowe, przyłącze XD16 L/N/PE. Taca nie zastępuje rur, ochrony przeciw mrozowi i wymaganej bariery gazowej. Najlepiej założyć przed podłączeniem/mocowaniem pompy. Źródło doboru: s. 23, 24, 25 | 1 taca przy wariancie wymagającym zebranego odpływu
|
| Przy tym wariancie instalacjiAHP-BS.1 — bariera gazowa w odpływie | 207894 wymagany przy odprowadzeniu do wnętrza, kanalizacji domowej lub deszczowej połączonej z kanalizacją (system mieszany). Niewymagany przy żwirze, odrębnej deszczówce bez połączenia ani odpływie na dach. Zwykły wysychający syfon nie zastępuje kulowego. Montaż bezmroźny, dostęp serwisowy; przewodu grzejnego nie przeprowadzać przez kulę. Źródło doboru: s. 16, 17 | 1 syfon kulowy tylko przy opisanym połączeniu odpływu
|
| Przy tym wariancie instalacjiHZB 1/2 — ochrona przewodu odpływu przed mrozem | 232978/232979 tylko gdy rura z tacy nie jest bezmroźna lub mocno narażona na pogodę. Wybierz długość do rzeczywistej trasy, izolację i podłączenie XD06 według bieżącej BA. Starsza krótka grafika HZB przedstawia inną obudowę; nie kopiuj jej otworów do WPL-A. Przewód nie może przechodzić przez element kulowy BS. Źródło doboru: s. 1 | Wybrany przewód i długość według rzeczywistego odpływu
|
| Przy tym wariancie instalacjiPrzyłącze wodne w dół — właściwy kolor | 208863: AHP-FW 25-0.4 jest opcją przebudowy fabrycznego przyłącza tylnego. Dostarczane 2 węże, izolacja i tylna maskownica; maks. 400 mm. Pod urządzeniem ≥200 mm do montażu, a przy swobodnym kondensacie nadal ≥300 mm. Nie kupuj dodatkowo maskownicy SB/SW jeśli dostarczana w tym komplecie. Źródło doboru: s. 16, 17 | 1 komplet tylko przy wybranym przyłączu w dół
|
| OpcjonalnieTylna maskownica — bez dublowania kompletu FB/FW | 207712, kolor biały, tylko dla tylnego dolnego prowadzenia. Dostawa 1 maskownica/2 śruby; niepotrzebna dodatkowo jeśli to samo zakończenie jest w FB/FW. Źródło doboru: s. 9 | 1 tylko jeśli brak właściwej osłony w wybranym zestawie
|
| Przy tym wariancie instalacjiTeleskopowe zakończenie tylne — właściwy zakres i kolor | Wybrane TW420 (240–420 mm) albo 710 (390–710 mm), kolor biały. Tylko proste prowadzenie od tyłu do ściany; elementy obudowy/śruby dostarczane. Dobierz faktyczny odstęp, nie oba rozmiary naraz i nie jako redukcję rury hydraulicznej. Źródło doboru: s. 16, 17 | 1 wybrany kanał/maskownica według rzeczywistego odstępu
|
| Przy tym wariancie instalacjiAHP-WO.1 — przepust powyżej gruntu | 207715: przygotowanie 4 otworów Ø50 mm i właściwe ułożenie przyłączy; rury piankowe Ø22/28 i conduity elektryczne według zestawu. Szczelność na wodę/gaz i odsprzęglenie od ściany według projektu. Nie wybieraj WO i WU jako obowiązkowych dla tego samego przejścia. Źródło doboru: s. 16, 17 | 1 komplet tylko przy przejściu nad gruntem
|
| Przy tym wariancie instalacjiAHP-WU.1 albo WU.2 — przepust poniżej gruntu | 207716 WU.1 ma kołnierz foliowy; 207717 WU.2 wymaga gładkiego wierconego otworu Ø250 mm w betonie dla DN200. Wybierz według konstrukcji/izolacji ściany i wody gruntowej; nie podłączaj automatycznie WU.1 do zbiornika/białej wanny ze stojącą wodą. Do trasy z AWU potrzebny właściwy pakiet uszczelnienia AHS-SI. Źródło doboru: s. 16, 17 | 1 wybrany przepust tylko przy trasie podziemnej
|
| Przy tym wariancie instalacjiAWU-HS 2.5/5/10 — alternatywna trasa podziemna | 207718/207719/207720: wybierz 2,5/5/10 m według trasy. DN25, gwinty G1 wymagają właściwych przejść do G1¼ pompy; w dostawie 4 złączki, izolacja 32 mm i conduity elektryczne. Prowadzenie w KG DN200 z łukami 45°, nie 87°. Tabela strat części obejmuje 0,42–1,8 m³/h; niezatwierdzone wyższe przepływy wymagają potwierdzenia. Izolację dodatkową sprawdź względem wymogu BA min. 2× średnica rury. Źródło doboru: s. 16, 17 | 1 wybrany pakiet długości; przejścia i kompletacja według projektu
|
| Przy tym wariancie instalacjiAHS-SI 200 — uszczelnienie trasy AWU | 207721 dla trasy AWU w DN200 z WU.1/WU.2. Dostarczana wkładka i pianka ograniczają wodę, gaz, zwierzęta oraz wymianę powietrza; montaż zewnętrzny/wewnętrzny według rysunku. Nie jest to samodzielny zamiennik przepustu ściennego. Źródło doboru: s. 9 | 1 właściwy komplet w wybranym przepuście AWU/WU
|
| WymaganeIzolacja, ochrona rur i przepustów | Zewnętrzna izolacja zasilania/powrotu co najmniej 2× średnica rury według BA. Chroń przed wodą, UV, uszkodzeniami i mrozem; przepusty szczelne na wodę/gaz oraz odsprzęglone akustycznie. Elektryczne przewody na zewnątrz odporne na warunki, np. według BA NYY. W chłodzeniu również paroszczelność wewnętrzna. Instrukcja urządzenia: s. 13, 20 | Według długości, średnic i środowiska; izolację zestawu sprawdzić Dobierz z Interex |
| Przy tym wariancie instalacjiOsłona konsoli GC — kolor jednostki | 207734, kolor biały, opcjonalne 4 panele i elementy mocowania. Grafiką OEM wymagane AHP-DT.1. Nie stosuj przy swobodnym kapaniu bez tacy, bo bieżąca BA wymaga wolnego bocznego odpływu i nie dopuszcza dolnej obudowy. Źródło doboru: s. 1, 2, 3, 4 | 1 wybrany komplet tylko z GC i wymaganym odpływem Wybierz ilości powyżej |
| OpcjonalnieOsłony stóp — po sprawdzeniu odpływu | 207736, kolor biały: 4 osłony/4 dystanse/4 śruby. Nie zamykaj wolnego odpływu przy swobodnym kapaniu i zachowaj wymagane 300 mm. Wybór po sprawdzeniu tacy, podpór i rysunku. Źródło doboru: s. 16, 17 | 1 opcjonalny komplet po sprawdzeniu dostępu i kondensatu
|
| Przy tym wariancie instalacjiOsłona przeciwwiatrowa — dokładny rozmiar modelu | 208681: AHP-WW.2 - wiatrochron pompy ciepła - Stiebel Eltron. Tylko właściwy rozmiar z tabeli komponentu dla tego modelu i koloru; dobór wolnostojącego montażu/ochrony tylnej strony według kierunku wiatru. Nie stosuj innego WB/WW przez podobieństwo nazwy. Źródło doboru: s. 16, 17 | 1 właściwa osłona gdy wymaga jej wybrana lokalizacja
|
| OpcjonalnieAHP-CS.1 — pas transportowy | 207723 jako dodatkowa pomoc transportowa; rysunek dopuszcza maks. 500 kg. To inny element niż 4 fabryczne pętle pompy. Pętli nie używać do podnoszenia żurawiem; podnoszenie żurawiem wymaga osobnego przygotowania zgodnego z BA. Źródło doboru: s. 1 | 1 opcjonalny pas; elementów dostarczanych nie doliczać ponownie
|
| Przy tym wariancie instalacjiDrugie źródło i układ biwalentny | Dokładna bieżąca BA wymaga włączenia pompy w powrót drugiego źródła. Układ, czujnik i nastawy bivalencji według WPM i schematu instalacji; nie kopiuj ogólnego rysunku kotła z innej rodziny jako potwierdzenia tej pompy. Instrukcja urządzenia: s. 21, 28 | Tylko dla przewidzianego drugiego źródła Dobierz z Interex |
| WymaganeNapełnienie i uruchomienie dopasowanej rewizji | Wewnętrzny zawór R290 jest bez zasilania zamknięty. Bieżąca BA opisuje tryb napełniania po zasileniu sterowania, łagodne napełnianie w kierunku przepływu i końcowe sprawdzenie szczelności. Starsze dokumenty modułu mają inną sekwencję — sprawdź dostarczoną rewizję i nastawy WPM. Protokół obejmuje strefę ochronną, odpływ/BS, odpowietrzniki, czujniki, przepływy i połączenia elektryczne. Instrukcja urządzenia: s. 25, 26, 27, 28, 29 | 1 pełne uruchomienie i protokół konkretnego układu Dobierz z Interex |
| Serwis / wymianaCzyszczenie filtrów i separatora | FS22: zgodnie z bieżącą instrukcją płukanie obrotem 90° w prawo i z powrotem; FS28: wyjąć i oczyścić wkład według instrukcji. PS: dostęp do spustu/magnesu i właściwy układ montażu; przy ustawieniu ECO DN25/32 około 25% przepływu nie traktować go jako domyślnej nastawy zapewniającej odszranianie. Nie kopiuj sposobu FS22 do FS28 ani PS65. Źródło doboru: s. 2, 3 | Według zabrudzenia, przeglądów i właściwej części Dobierz z Interex |
| Serwis / wymianaPrzegląd systemu i okresy przerw | Sprawdzaj odpływ, lamele, liście/zabrudzenia i przepływ. Jakość wody kontroluj po wymaganych okresach i dolewaniu; anoda osobnego SBB według jego BA co 2 lata. Długie wyłączenie przy mrozie wymaga procedury opróżnienia; tryb standby nie jest mechanicznym odłączeniem energii. Instrukcja urządzenia: s. 24, 27, 28, 30, 31, 35, 36 | Właściwe przeglądy pompy i faktycznie zainstalowanych części Dobierz z Interex |
Dobór i wsparcie Interex Katowice: 602 551 555.
Wybierz jeden właściwy wariant montażu i hydrauliki; wymagania warunkowe nie tworzą automatycznej listy wszystkich części.
Rury, pompy obiegowe, naczynie przeponowe, zawory, izolacja i okablowanie wymagają obliczeń przepływu, strat, temperatur i wysokości konkretnej instalacji. Wiersze bez produktu sklepu są wymaganiami projektowymi.
Alternatywne moduły/zasobniki są potwierdzone w dokładnej BA, lecz wydajność całego układu trzeba policzyć. Lista zgodności nie gwarantuje maksymalnej mocy każdego modelu z dowolnym modułem.
HSBB/HSBC/SBB: wskazane moduły i zasobniki są w wariancie podstawowym. Dodatkową grupę bezpieczeństwa, zawór i syfon dobiera się do wybranego układu; nie są tutaj potwierdzonym kompletem montażowym.
HSBC 300 cool: instrukcja opisuje sezonowe 7/12°C, lecz zawiera również ograniczenie do chłodzenia powierzchniowego. Nie zatwierdzono niskiej temperatury bez rozstrzygnięcia producenta.
SBP Plus cool: własna instrukcja nie dopuszcza dodatków/brine i stałej pracy poniżej 11°C. Wyjątek glikolu 20–30% z BA pompy nie stanowi automatycznego zatwierdzenia takiego kompletnego układu.
AHP-WM.1 i SF1: znaleziono dokładne karty techniczne, ale nie pełne osobne instrukcje montażu. Zakup/montaż pozostaje warunkowy po potwierdzeniu dokumentacji i statyki.
FS-WP 22/28 to filtry na powrocie, kody 233511/233512. Dobierz średnicę do obliczeń hydraulicznych i zapewnij dostęp do czyszczenia.
Tryb napełniania: bieżąca BA pompy 120 minut, starszy dodatek WPM 60 minut. Sekwencję napełnienia i zgodne oprogramowanie trzeba sprawdzić dla dostarczonej rewizji; starej procedury modułu nie kopiować automatycznie.
Sprawdź jednostkę sprzedaży i zawartość opakowania. Liczba elementów w jednym komplecie nie oznacza takiej samej liczby kompletów do zakupu.
Instrukcja montażu producenta (DE) · wersja A 361516-1000180-0146 · dobór dla SKU 208429
Dobór i dokumentacja
WPL-A 10.2 W Plus, SKU 208429: R290; 400 V; sprężarka 3×B10; sterowanie 230 V/B16; przepływ odszraniania ≥720 l/h. Bez bufora wyłącznie zweryfikowana podłogówka. Dobór całego układu zależy od modułu, chłodzenia, odpływu i obliczeń hydraulicznych. Sprawdź wymagania i dostawę w tabeli kompletacji. Dobór i wsparcie Interex Katowice: 602 551 555.
Oryginalna karta: WPL-A 10.2 W Plus HK 400 - Stiebel Eltron — dane i formularz zakupu
WPL-A 10.2 W Plus HK 400 - Stiebel Eltron
Dostępność: Na zamówienie
Czas wysyłki: 14 dni
Koszt wysyłki: od 52,00 zł
Numer katalogowy: 208429
Kod EAN: 4017212084298
Stan produktu: Nowy
- Opis produktu
- Do pobrania (6)
WPL-A 10.2 W Plus HK 400 - Stiebel Eltron
Oferta Interex Katowice: produkt z cennika Stiebel Eltron 07/2026, z opisem ETIM, kartą produktu i dokumentacją producenta po numerze katalogowym. Czas realizacji 14 dni, płatność tylko przedpłata / pro forma. Bez pobrania i bez płatności przy odbiorze.
| Producent | Stiebel Eltron |
| Numer katalogowy | 208429 |
| Nazwa z cennika | WPL-A 10.2 W Plus HK 400 |
| Nazwa producenta | WPL-A 10.2 W Plus HK 400 |
| EAN | 4017212084298 |
| Typ / zastosowanie | Powietrzna pompa ciepła STIEBEL ELTRON |
| System | Pompy ciepła i osprzęt instalacyjny STIEBEL ELTRON |
| Cena wg importu | 85 927,80 zł brutto / 69 860,00 zł netto |
| Dostępność / wysyłka | Na zamówienie, czas realizacji 14 dni |
| Status cennika | Aktywna pozycja cennika Stiebel 07/2026, bez oznaczenia Auslauf |
| Źródło parametrów | Opis ETIM, karta produktu i dokumenty techniczne Stiebel Eltron dobrane po numerze katalogowym |
Parametry i zastosowanie z danych ETIM
| Rodzaj produktu | Powietrzna pompa ciepła STIEBEL ELTRON |
| System | Pompy ciepła i osprzęt instalacyjny STIEBEL ELTRON |
| Nazwa producenta | WPL-A 10.2 W Plus HK 400 |
| Opis producenta | Außenaufgestellte Luft-Wasser-Wärmepumpe |
| Grupa cennika Stiebel | FA |
| Źródło zdjęcia | oficjalna wyszukiwarka Stiebel Eltron / CELUM |
| Źródło ceny | Preisliste Stiebel Eltron 07/2026 |
| Czas realizacji | 14 dni |
| Płatność | tylko przedpłata / pro forma |
| Wariant z nazwy | 10.2 W |
Opis ETIM / Stiebel Eltron
- Außenaufgestellte Luft-Wasser-Wärmepumpe
Parametry szczegółowe, moc, napięcie, ciśnienie, średnice DN, typ armatury, sposób montażu, automatykę, zakres dostawy, kompatybilność z urządzeniem bazowym oraz możliwość zastosowania w konkretnej instalacji potwierdzamy z dokumentacją PDF i przy doborze Interex przed realizacją.
Dokumentacja producenta Stiebel Eltron / ETIM
Zastosowanie / system: Pompy ciepła i osprzęt instalacyjny STIEBEL ELTRON.
- Dokumentacja serwisowa producenta (lokalna kopia PDF producenta)
- Osprzęt i akcesoria produktu (lokalna kopia PDF producenta)
- Dane techniczne produktu (lokalna kopia PDF producenta)
- Instrukcja obsługi i montażu DE (lokalna kopia PDF producenta)
- Instrukcja obsługi i montażu EN (lokalna kopia PDF producenta)
- Karta produktu Stiebel Eltron DE (lokalna kopia PDF producenta)
Oficjalna strona Stiebel Eltron użyta do weryfikacji

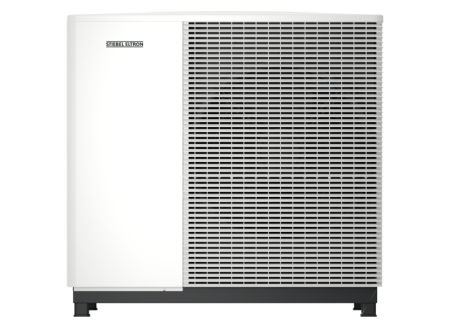

Uwaga o zdjęciach: Oficjalne zdjęcie producenta pobrane z wyniku wyszukiwarki Stiebel Eltron po jednoznacznym UUID produktu.
Dokumenty są dobrane po numerze katalogowym z danych producenta/ETIM. Liczba pozycji galerii/zdjęć: 1. Przed zakupem potwierdzamy dobór, kompatybilność, zakres dostawy i termin realizacji.
Informacje handlowe
- Stiebel Eltron - Dokumentacja serwisowa producenta WPL-A 10.2 W Plus HK 400 / nr kat. 208429 - dokument producenta.
- Stiebel Eltron - Osprzęt i akcesoria produktu WPL-A 10.2 W Plus HK 400 / nr kat. 208429 - dokument producenta.
- Stiebel Eltron - Dane techniczne produktu WPL-A 10.2 W Plus HK 400 / nr kat. 208429 - dokument producenta.
- Stiebel Eltron - Instrukcja obsługi i montażu DE WPL-A 10.2 W Plus HK 400 / nr kat. 208429 - dokument producenta.
- Stiebel Eltron - Instrukcja obsługi i montażu EN WPL-A 10.2 W Plus HK 400 / nr kat. 208429 - dokument producenta.
- Stiebel Eltron - Karta produktu Stiebel Eltron DE WPL-A 10.2 W Plus HK 400 / nr kat. 208429 - dokument producenta.
