Raychem / Chemelex
CSE-05-DR — przyłącze lub mufa i zakończenie BSA
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Zastosowanie i kompletacja osprzętu
CSE-05-DR — przyłącze lub mufa i zakończenie BSA · 1244-021440
Dobór dla właściwego kabla, nawierzchni, sposobu połączenia i projektu.
Wybrany komponent i zawartość dostawy

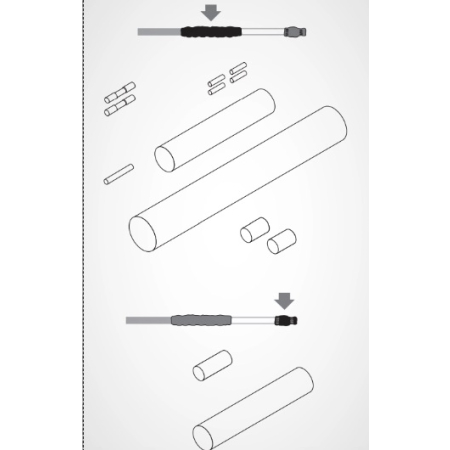

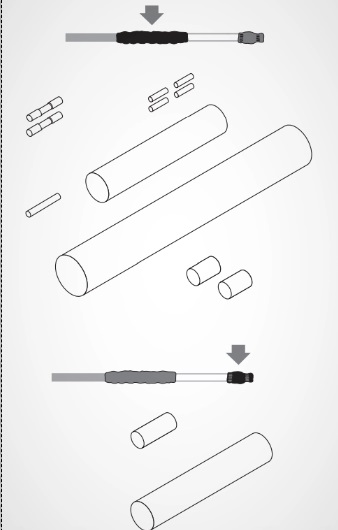

- CSE-05-DR 1244-021440: złączki żył i przewodu ochronnego, koszulki izolacyjne oraz termokurczliwe z klejem do jednego połączenia z zimnym przewodem albo dwóch BSA, i koszulki zakończenia. Kabel zasilający oraz narzędzia są osobno.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W kompleciePołączenie i zakończenie w zestawie | CSE-05-DR 1244-021440: złączki żył i przewodu ochronnego, koszulki izolacyjne oraz termokurczliwe z klejem do jednego połączenia z zimnym przewodem albo dwóch BSA, i koszulki zakończenia. Kabel zasilający oraz narzędzia są osobno. Własna instrukcja komponentu: s. 2, 3 | 1 zestaw na właściwy odcinek; zakończenie już zawarte Dobierz z Interex |
| Potwierdź z InterexWłaściwa własna instrukcja CSE-05-DR | Kod 1244-021440 to CSE-05-DR, nie C25-01. Własna BA dotyczy 3BSA-DR i 7BSA-DR w strefie zwykłej. Zestaw umożliwia jedną alternatywę: połączenie z zimnym przewodem albo połączenie dwóch kabli; nie zamawiaj dodatkowego E-02-AL do tego samego zakończenia. Własna instrukcja komponentu: s. 1, 2, 3, 4 | Wybierz trasę i jedną właściwą procedurę Dobierz z Interex |
| Potwierdź z InterexZimny przewód zasilający | BA wymaga przewodu trudnozapalnego Ø6–11 mm, 3×1,5 mm² albo 3×2,5 mm². Konkretny przekrój, długość, napięcie, obciążenie i zabezpieczenia dobierz z projektu; podany zakres nie oznacza automatycznej dopuszczalności każdego prądu 32 A. Własna instrukcja komponentu: s. 2, 4, 8, 9 | 1 zimny przewód tylko w tej alternatywie Dobierz z Interex |
| Potwierdź z InterexNarzędzia i procedura montażu | Własna BA rozróżnia CT-100 dla złączki ochronnej i CTL-05 dla żył; T-100-CT nie jest automatycznym zamiennikiem. Potrzebna jest termodmuchawa minimum 1460 W oraz zwykłe narzędzia do obróbki. Wykonaj właściwe kroki 1–34; nie nagrzewaj kabla ponad dopuszczenie. Własna instrukcja komponentu: s. 2, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 | Narzędzia OEM lub potwierdzone odpowiedniki Dobierz z Interex |
| Potwierdź z InterexLimity i warunki | DS podaje ekspozycję podczas pracy do 85°C, prąd maksymalny 32 A, minimum montażu −10°C i długość gotowej mufy około 200 mm. 125°C to wymaganie obróbki koszulki, a nie temperatura eksploatacji całego zestawu. Zachowaj czyste, suche końce oraz poprawne połączenie przewodu ochronnego. Własna instrukcja komponentu: s. 4, 9, 12, 15 | Kontrola dostawy, kabla i odbiór obwodu Dobierz z Interex |
Zasilanie, narzędzia i projekt całego obwodu nie są zawarte w zestawie.
Dokładny PCN OEM i własna BA (EN i wspólne rysunki; własna EU1312 nie zawiera PL) · wersja Raychem-IM-EU1312-CSE05DR-ML-2504 · dobór dla SKU 1244-021440
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex.
Zastosowanie
Zestaw do połączenia z przewodem zimnym i zakończenie do BSA - Raychem stosujemy do ogrzewania podłogowego, ochrony przeciwzamarzaniowej albo utrzymania temperatury, zależnie od konkretnego modelu. Przed zakupem sprawdzamy podłoże, długość obwodu, moc, sterowanie i pomiary.
Dobieramy, dostarczamy, montujemy, konfigurujemy, uruchamiamy i serwisujemy. Po montażu sprawdzamy działanie, zabezpieczenia i wykonujemy potrzebne pomiary elektryczne.
☑ Bez przypadkowych podwykonawców ☑ Indywidualny dobór do Twojej instalacji ⚙ Serwis po zakupie ⚡ 5 lat gwarancji na montaż
Zestaw do połączenia z przewodem zimnym i zakończenie do BSA - Raychem
CSE-05-DR Zestaw przyłączeniowy + zestaw zakończeniowy do przewodów typu BSA, termokurczliwy
Osprzęt Raychem do systemów grzejnych
Ten produkt opisujemy technicznie, bo przy Raychem/Chemelex ważne jest nie tylko dobranie nazwy z cennika, ale cały obwód: zastosowanie, warunki pracy, sterowanie, zabezpieczenia, osprzęt i sposób montażu.
Dane techniczne i identyfikacja
| Kod / model | 1244-021440 |
| Kod producenta | 1244-021440 |
| EAN | 5414506021165 |
| Jednostka handlowa | szt. |
Dokumenty producenta
| Karta katalogowa | RAYCHEM-DS-EU1236-C2501-EN.pdf |
| Karta katalogowa | RAYCHEM-DS-EU1317-CSE05DR-PL.pdf |
| Karta katalogowa | RAYCHEM-DS-EU1234-E02AL-PL.pdf |
| Karta katalogowa | RAYCHEM-DS-EU1317-CSE05DR-EN.pdf |
| Karta katalogowa | RAYCHEM-DS-EU1236-C2501-PL.pdf |
Jak pomagamy przy zakupie
- sprawdzamy, czy produkt pasuje do przewodu, instalacji i warunków pracy,
- dobieramy regulator, czujniki, puszki, zakończenia i zabezpieczenia,
- wykonujemy montaż, uruchomienie, konfigurację oraz pomiary,
- dla klientów sklepu internetowego zapewniamy wsparcie techniczne i serwis po zakupie.
FAQ
Czy mogę dobrać produkt tylko po nazwie?
Nie. Przy systemach Raychem sprawdzamy numer katalogowy, zastosowanie, warunki pracy i dokumentację producenta.
Czy wykonujecie montaż?
Tak. Dobieramy, dostarczamy, montujemy, uruchamiamy i serwisujemy systemy ogrzewania elektrycznego oraz trace heating.
Czy opis zastępuje instrukcję?
Nie. Opis pomaga w wyborze, ale montaż wykonujemy zgodnie z aktualną kartą katalogową i instrukcją producenta.
