Raychem / Chemelex
IEK-25-PIPE — kolano wejścia przez izolację
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Zastosowanie i kompletacja techniczna
IEK-25-PIPE — kolano wejścia przez izolację · 1244-001050
Dobór według kabla, temperatury, napięcia, strefy i sposobu montażu.
Opis ogólny DS wspomina strefy Ex, lecz sekcja dopuszczeń określa strefę zwykłą. Własna instrukcja nie zastępuje brakującego potwierdzenia Ex dla konkretnego wykonania.
Interex Katowice, tel. 602 551 555Zawartość wybranego zestawu

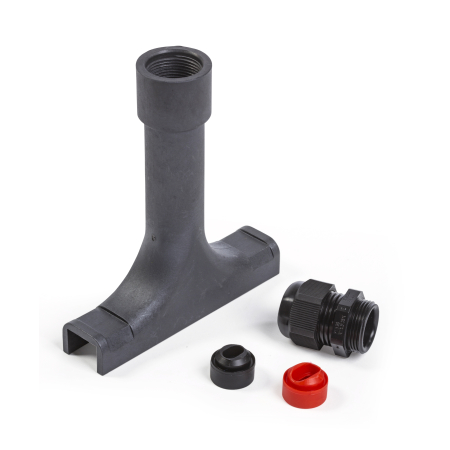

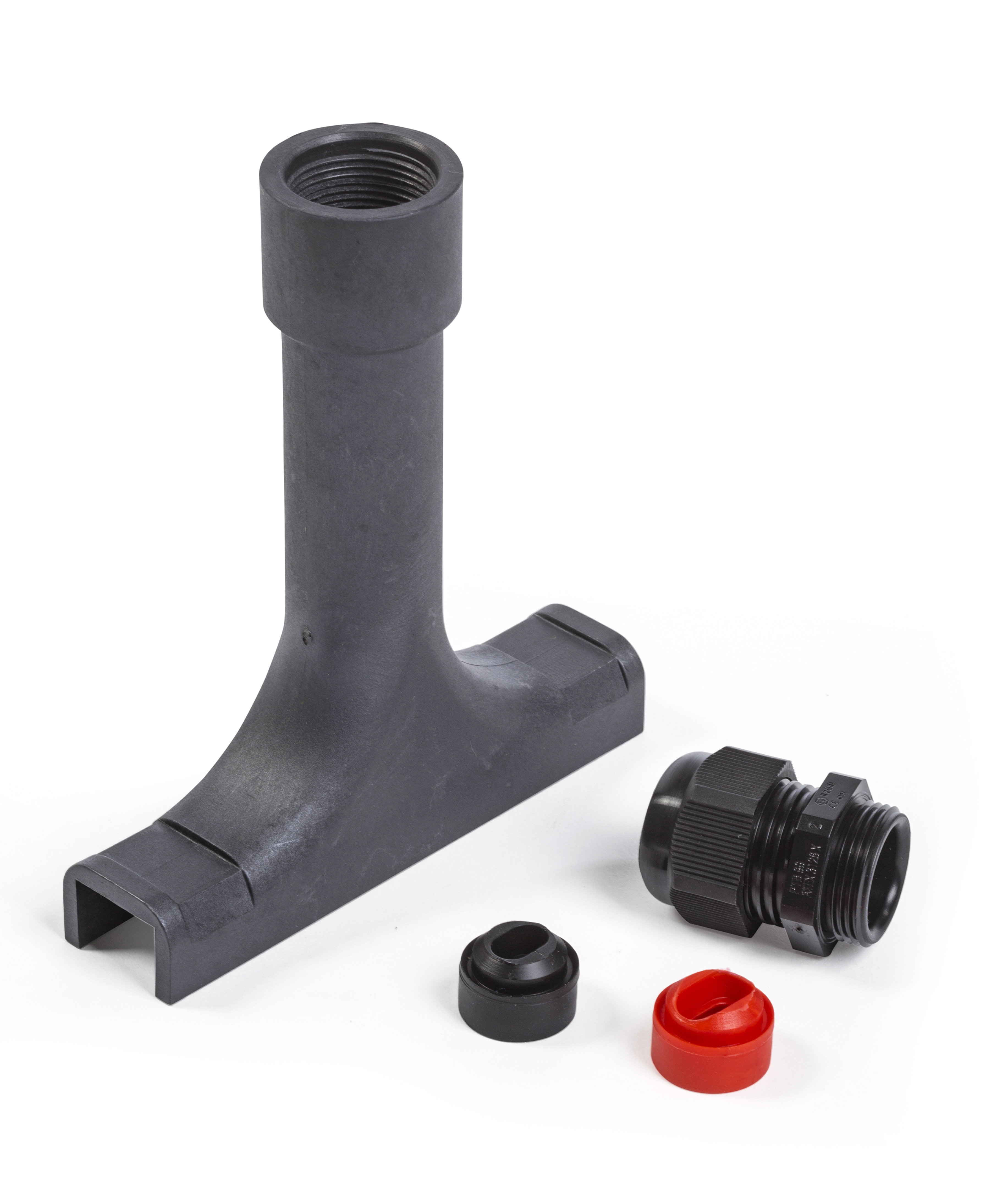

- IEK-25-PIPE 1244-001050: kolano ochronne, plastikowy dławik M25, okrągła wkładka dla przewodu i woreczek z dwiema uszczelkami kabla grzejnego. Obejmy są osobno.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieKomplet wejścia kabla | IEK-25-PIPE 1244-001050: kolano ochronne, plastikowy dławik M25, okrągła wkładka dla przewodu i woreczek z dwiema uszczelkami kabla grzejnego. Obejmy są osobno. Wkładkę dobierz z tabeli opakowania; przewód okrągły Ø8–17 mm. Dławik do 110°C, rurka do 260°C, limity są odrębne. Źródło doboru: s. 1, 2 | 1 zestaw na właściwe przejście Dobierz z Interex |
| Przy tym wariancie instalacjiDwie obejmy PSE i pozycja pod rurą | Zamocuj kolano na godzinie 6 za pomocą dwóch dobranych obejm. Kabel ma leżeć w rowku, bez przygniecenia między kolanem a rurą. PSE dobierz do średnicy zewnętrznej, nie tylko DN z nazwy. Własna instrukcja komponentu: s. 10 | 2 dobrane obejmy na kolano
|
| Potwierdź z InterexUszczelka, otwór i płaszcz | Kroki 1–3 wykonuje monter ogrzewania przed przyłączem; 4–5 przed lub po przyłączu, 6–7 monter płaszcza. Otwór w płaszczu 34 mm, po wykonaniu uszczelnij szyjkę przeciw wodzie. IEK nie jest przyłączem elektrycznym ani zakończeniem kabla. Opis ogólny DS wspomina strefy Ex, lecz sekcja dopuszczeń określa strefę zwykłą. Własna instrukcja nie zastępuje brakującego potwierdzenia Ex dla konkretnego wykonania. Własna instrukcja komponentu: s. 7, 8, 9, 10, 11, 12, 13 | Własne kroki 1–7 i kontrola szczelności Dobierz z Interex |
Dokładny numer OEM i instrukcja komponentu (EN i wspólne rysunki; PL tam, gdzie dostępny) · wersja RAYCHEM-IM-INSTALL088-IEK25PIPE-ML-2608 · dobór dla SKU 1244-001050
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex.
Zastosowanie
Zestaw wejścia pod izolację - Raychem stosujemy do ogrzewania podłogowego, ochrony przeciwzamarzaniowej albo utrzymania temperatury, zależnie od konkretnego modelu. Przed zakupem sprawdzamy podłoże, długość obwodu, moc, sterowanie i pomiary.
Dobieramy, dostarczamy, montujemy, konfigurujemy, uruchamiamy i serwisujemy. Po montażu sprawdzamy działanie, zabezpieczenia i wykonujemy potrzebne pomiary elektryczne.
☑ Bez przypadkowych podwykonawców ☑ Indywidualny dobór do Twojej instalacji ⚙ Serwis po zakupie ⚡ 5 lat gwarancji na montaż
Zestaw wejścia pod izolację - Raychem
IEK-25-PIPE - Wejście pod izolację (rurka) do przewodów samoregulujących i ograniczających moc oraz przewodów zasilających
Osprzęt Raychem do systemów grzejnych
Ten produkt opisujemy technicznie, bo przy Raychem/Chemelex ważne jest nie tylko dobranie nazwy z cennika, ale cały obwód: zastosowanie, warunki pracy, sterowanie, zabezpieczenia, osprzęt i sposób montażu.
Dane techniczne i identyfikacja
| Kod / model | 1244-001050 |
| Kod producenta | 1244-001050 |
| EAN | 5414506004618 |
| Jednostka handlowa | szt. |
| Waga netto kg | 0.14 |
Dokumenty producenta
| Karta katalogowa | RAYCHEM-DS-EU1425-IEK25PIPEIEK2504-EN.pdf |
| Karta katalogowa | RAYCHEM-DS-EU1426-IEK20PI-EN.pdf |
Jak pomagamy przy zakupie
- sprawdzamy, czy produkt pasuje do przewodu, instalacji i warunków pracy,
- dobieramy regulator, czujniki, puszki, zakończenia i zabezpieczenia,
- wykonujemy montaż, uruchomienie, konfigurację oraz pomiary,
- dla klientów sklepu internetowego zapewniamy wsparcie techniczne i serwis po zakupie.
FAQ
Czy mogę dobrać produkt tylko po nazwie?
Nie. Przy systemach Raychem sprawdzamy numer katalogowy, zastosowanie, warunki pracy i dokumentację producenta.
Czy wykonujecie montaż?
Tak. Dobieramy, dostarczamy, montujemy, uruchamiamy i serwisujemy systemy ogrzewania elektrycznego oraz trace heating.
Czy opis zastępuje instrukcję?
Nie. Opis pomaga w wyborze, ale montaż wykonujemy zgodnie z aktualną kartą katalogową i instrukcją producenta.
