Raychem / Chemelex
HTC-915/CT · 1244-000276
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu
HTC-915/CT · 1244-000276 · 1244-000276
HTC-915/CT, PCN 1244-000276. Kompletacja częściowa: brak potwierdzonej instrukcji montażu oferowanego komponentu.
Nie odnaleziono i nie potwierdzono własnej właściwej instrukcji instalacji oferowanego komponentu. DS i instrukcja gospodarza nie są zaliczone jako jego własna BA.
Interex Katowice · tel. 602 551 555Dostawa i zakres potwierdzony w źródłach OEM
- 1 przekładnik pomiaru prądu obciążenia. Sterownik i stycznik nie są w dostawie.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexWłaściwa rola przekładnika | OEM potwierdza HTC-915/CT, PCN 1244-000276. CT służy pomiarowi prądu obciążenia do 100 A; 100 A nie jest obciążalnością wyjścia regulatora. Dostępna jest instrukcja montażu HTC-915, lecz brak własnej odrębnej instrukcja montażu zapasowego przekładnika. Źródło doboru | 1 właściwy przekładnik na wymagany tor pomiaru Dobierz z Interex |
| WymaganePodłączenie do rzeczywistego HTC-915-CONT | CT ma wejście na zaciskach 26/27 regulatora, z ekranem 28. Przeprowadzenie żył przez przekładnik musi odpowiadać pomiarowi obciążenia lub sumie prądów upływu z rysunku instrukcji montażu; nie zamieniaj tych dwóch ról. Ustal przekrój, polaryzację i konfigurację rzeczywistego systemu, następnie wykonaj próbę wskazania oraz alarmu. Nie przypisano zakupu nowego sterownika jako osprzętu do sondy zapasowej. Dokumentacja powiązana; instrukcja montażu części niepotwierdzona: s. 4, 5, 6 | 1 próba właściwego pomiaru Dobierz z Interex |
| WymaganeWłasna instrukcja komponentu — zakres niezamknięty | Dostępne karta techniczna, tabela OEM lub instrukcja gospodarza potwierdzają wyłącznie wskazane wiersze. Brak własnej właściwej instrukcji montażu oferowanej części oznacza częściową kompletację. Przed montażem potrzebne są właściwa instrukcja, zgodność wykonania i parametry rzeczywistego przyłącza. Zakres oraz numery części zachowano. Dokumentacja powiązana; instrukcja montażu części niepotwierdzona: s. 1, 2, 3, 4, 5, 6, 7, 8 | 1 właściwa instrukcja przed montażem Dobierz z Interex |
Kompletacja częściowa: instrukcja montażu oferowanej części wymaga potwierdzenia. Karta techniczna i dokumentacja gospodarza nie zastępują jej.
Kup tylko brakujące elementy po sprawdzeniu rzeczywistej dostawy i wymaganego projektu.
Dokumentacja producenta (Dokumentacja producenta w językach EN/PL; wersje językowe i właściwe wykonania są wskazane przy dokumentach.) · wersja Raychem-IM-INSTALL092-HTC915-EN-2504 · dobór dla SKU 1244-000276
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie

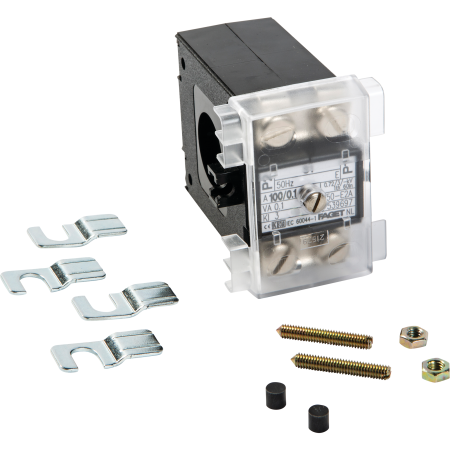

HTC-915/CT - Przekładnik prądowy współpracujący ze sterownikiem HTC-915-CONT do mierzenia prądu płynącego w obwodzie grzewczym lub stosowany razem z ogranicznikiem HTC-915-LIM jako detektor prądu płynącego w obwodzie grzewczym to produkt Chemelex Raychem dostępny w ofercie Interex Katowice.
| Numer katalogowy | 1244-000276 |
| Rodzina | Sterowanie, czujniki, monitoring |
| Jednostka handlowa | szt. |
| EAN | 5414506013665 |
Dobór wykonujemy po numerze katalogowym, zastosowaniu, napięciu zasilania, długości obwodu, sposobie sterowania oraz wymaganiach montażowych instalacji.
