Raychem / Chemelex
GM-HANGER · opakowanie 5 szt.
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu
GM-HANGER · opakowanie 5 szt. · 1244-013852

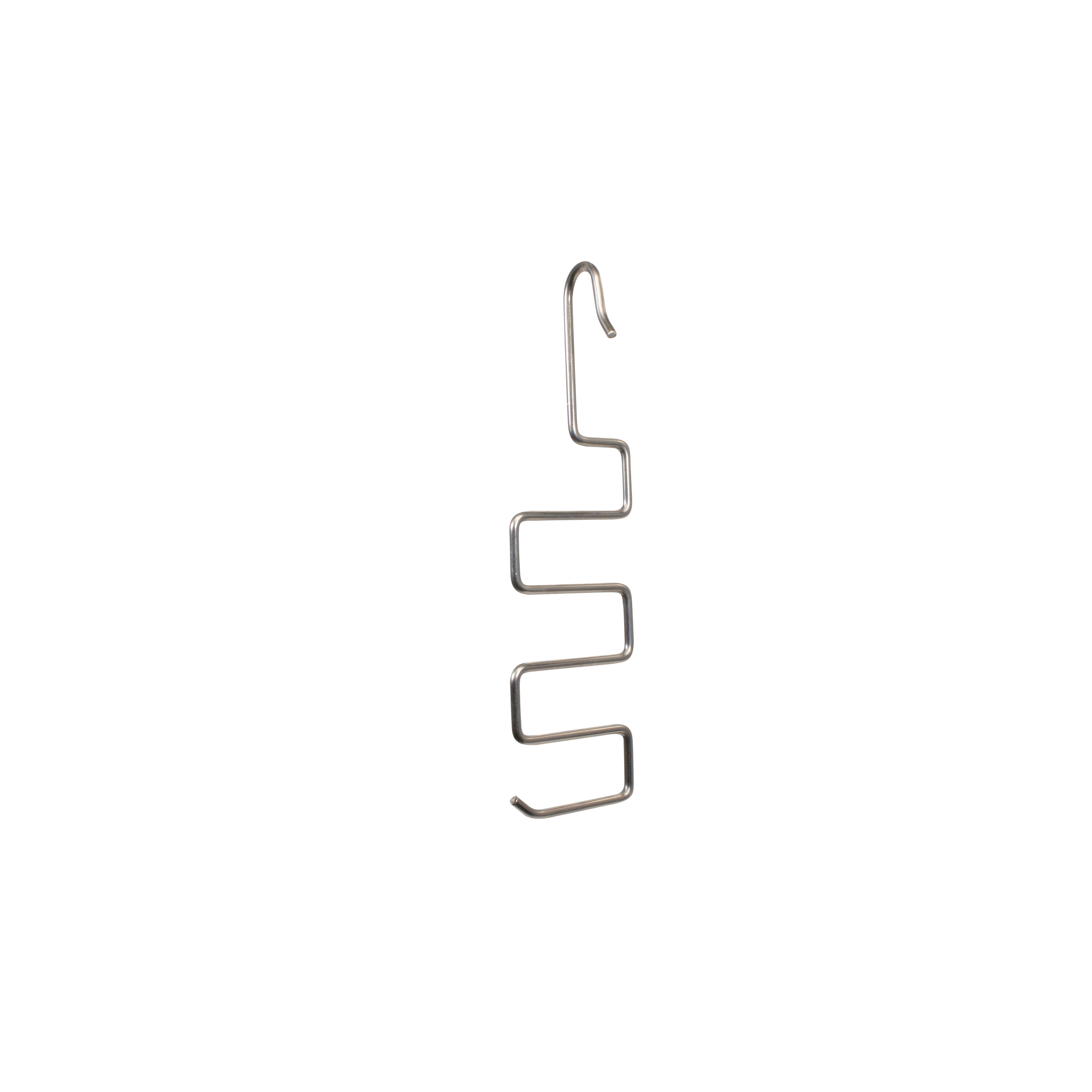

GM-HANGER 1244-013852: wieszak nośny do szerokich lejów, krawędź/narożnik maks.20 mm; stal EN1.4301, drut Ø4 mm, wysokość225 mm; opakowanie5 szt. Dobór do rzeczywistego leja i przewodu. Nie potwierdzono własnej instrukcji montażu dokładnego podzespołu. DS, katalog i instrukcja systemu potwierdzają opisane zastosowanie, lecz nie zastępują jego własnej BA.
Nie potwierdzono własnej instrukcji montażu dokładnego podzespołu. DS, katalog i instrukcja systemu potwierdzają opisane zastosowanie, lecz nie zastępują jego własnej BA.
Interex Katowice · tel. 602 551 555Potwierdzony zakres dostawy
- 5 wieszaków GM-HANGER w opakowaniu OEM; GM-CLIP-S i przewód osobno.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexWłaściwy wieszak i materiał leja | GM-HANGER 1244-013852: wieszak nośny do szerokich lejów, krawędź/narożnik maks.20 mm; stal EN1.4301, drut Ø4 mm, wysokość225 mm; opakowanie5 szt. Dobór do rzeczywistego leja i przewodu. DS wskazuje GM-2X, GM-2XT i FroStop Black. Sprawdź materiały elementów, aby uniknąć korozji galwanicznej; nie traktuj wieszaka jako uniwersalnego uchwytu dla każdej rury. Źródło doboru: s. 1 | 1 opakowanie=5 wieszaków; liczba paczek=ceil(brakujące szt./5) Dobierz z Interex |
| Przy tym wariancie instalacjiGM-CLIP-S w standardowym leju Ø250 mm | Własna instrukcja systemu GM-CW wymaga 1 GM-HANGER i 2 GM-CLIP-S dla standardowego okrągłego leja Ø250 mm. Dobierz tylko brakujące S PCN1244-013849; opakowanie10 szt. M i L nie są alternatywą dla tego zadania. Źródło doboru: s. 11, 12 | 2 uchwyty S/lej Ø250 mm; paczki po10 tylko dla brakujących sztuk
|

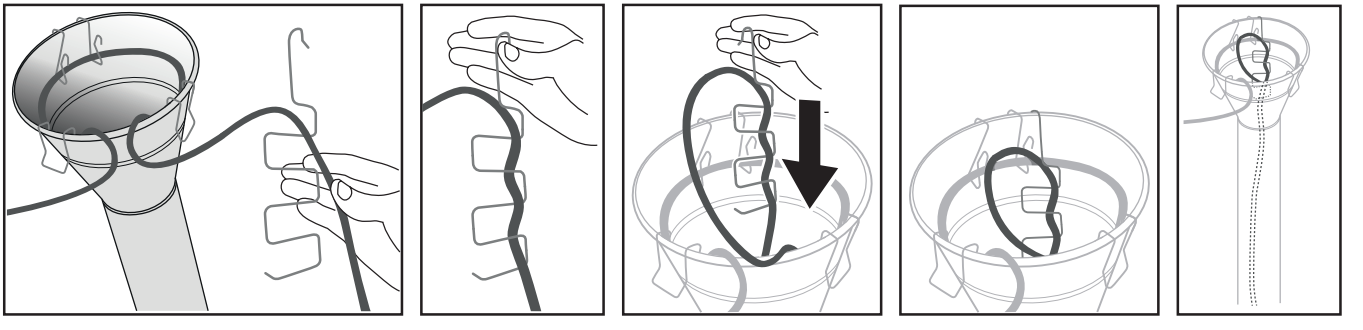

| Potwierdź z InterexZałożenie wieszaka i prowadzenie przewodu | Rysunek DS pokazuje ułożenie przewodu w wieszaku oraz zawieszenie w leju. GM-CW wymaga poprowadzenia przewodu w spust do strefy niezamarzającej i ochrony wejścia wspornikiem według jego własnej instrukcji. Nie potwierdzono własnej pełnej BA wieszaka ani dopuszczalnego obciążenia w kilogramach. Źródło doboru: s. 1 | 1 wieszak/standardowy lej w opisanym GM-CW; pozostałe zastosowania wymagają projektu Dobierz z Interex |
Kup tylko brakujące elementy po sprawdzeniu dostawy i projektu. Opakowania przeliczaj na liczbę rzeczywiście potrzebnych sztuk.
Relacje z przewodami i urządzeniami są informacją o zastosowaniu; nie oznaczają ponownego zakupu całego urządzenia.
Ostateczne ilości i montaż wymagają danych konkretnego dachu, wpustu, przewodu oraz sprawdzenia fizycznej dostawy.
Nie potwierdzono własnej instrukcji montażu dokładnego podzespołu. DS, katalog i instrukcja systemu potwierdzają opisane zastosowanie, lecz nie zastępują jego własnej BA.
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Do jakiego systemu stosujemy ten wspornik?
| System | wsporniki, uchwyty i elementy mocujące Raychem-Chemelex |
|---|---|
| Przewody | GM-2X, EM2-XR, FroStop, RayClic, przewody rurociągowe i dachowe zgodnie z przeznaczeniem danego elementu |
| Zastosowanie | mocowanie przewodu, puszki, czujnika lub elementu systemowego na dachu, rynnie, rurze, elewacji albo konstrukcji |
| Co sprawdzamy | miejsce montażu, obciążenia mechaniczne, promień gięcia przewodu, temperaturę, odporność materiału i dostęp do serwisu |
Ważne: Wspornik dobieramy do konkretnego miejsca montażu. Zły uchwyt może uszkodzić przewód albo spowodować nieprawidłową pracę czujnika.
Mocowanie dachowe i rynnowe - do czego stosować?

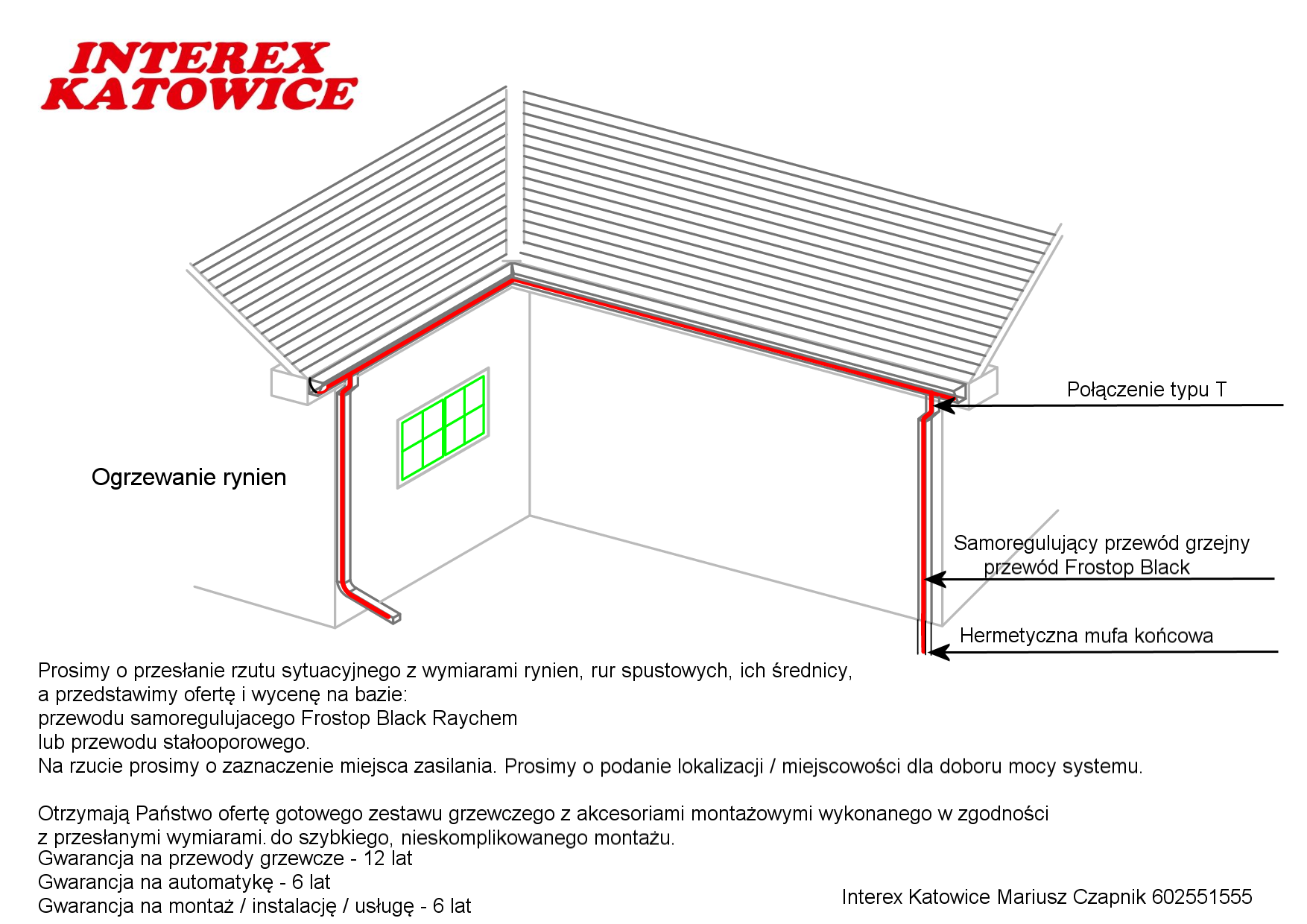

W systemach dachów, rynien i rur spustowych przewód musi być prowadzony i zamocowany tak, żeby grzał tam, gdzie tworzy się lód, a jednocześnie nie był uszkadzany mechanicznie.
| Element | Do czego pasuje | Uwagi techniczne |
|---|---|---|
| GM-Hanger | GM-2X / zestawy GM-2X w rurach spustowych | Zawieszenie przewodu w pionowym spustcie lub trudnym odcinku, gdy przewód nie może wisieć przypadkowo. |
| Uchwyt rynnowy / dachowy | GM-2X, FroStop Black zależnie od systemu | Dobór zależy od materiału rynny, dachu, rozstawu i sposobu prowadzenia przewodu. |
| Sterowanie | regulator śnieg/lód lub termostat zależnie od instalacji | Sterowanie dobiera się do dachu, rynien, odpływu i oczekiwanej automatyki. |
Ważne: W dachu najpierw projektujemy drogę wody po rozmrożeniu. Sam kabel w rynnie nie wystarczy, jeżeli zamarza odpływ lub rura spustowa.

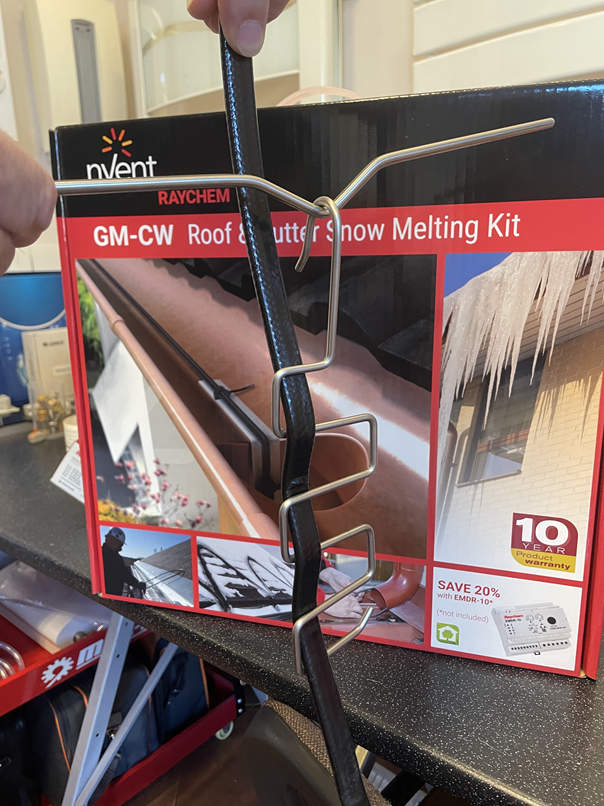

Montaż Przewodu z GM-Hanger
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
