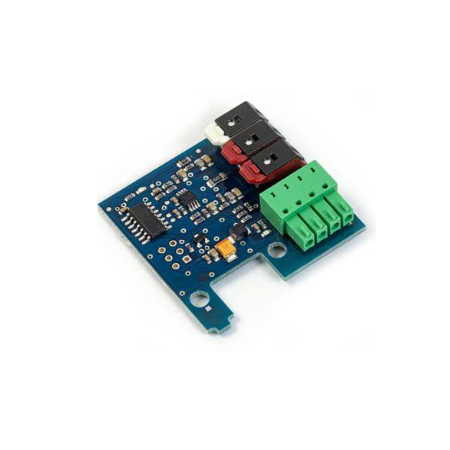

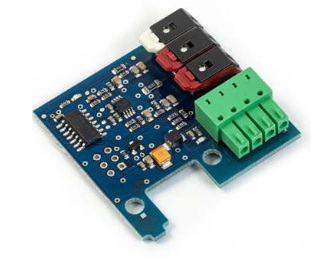

MONI-PT100-EXE-AMB · 1244-004451

PCN 1244-004451: MONI-PT100-EXE-AMB. Instrukcja montażu obejmuje to wykonanie, a aktualny katalog OEM potwierdza jego numer. Skrzynka jest częścią zespołu; nie doliczaj drugiej skrzynki. Sonda, kabel, obudowa i przepust mają odrębne limity.

1 kompletny zespół

Instrukcja montażu opisuje trzy żyły pomiarowe czerwony/czerwony/biały, zacisk PE i uziemienie osłony metalowej. Zaciski według instrukcji montażu: 0,5–1,5 mm², jedna żyła na zacisk, moment 0,5–0,7 Nm. Dokładne wejście regulatora i jego schemat potwierdź oddzielnie; nie przypisano dowolnego hosta.

1 zgodny tor pomiarowy i próba ciągłości PE

Europejskie oznaczenie instrukcji montażu: Ex eb IIC T6 Gb oraz Ex tb IIIC T85°C Db IP66, otoczenie −50…+60°C. Szersze −60°C dotyczy oznaczenia regionalnego i nie rozszerza wersji EU. Sonda powierzchniowa ma zakres −100…+500°C, końcówkę do 585°C i przewód 2 m. Dla wykonania AMB zakres całego zespołu otoczenia jest −50…+60°C; nie publikuj −100…+500°C jako zakresu pomiaru powietrza całej skrzynki.

1 montaż w granicach właściwego wykonania

Wykonanie AMB służy do temperatury otoczenia. Umieść je w reprezentatywnym zacienionym miejscu, z dala od lokalnych źródeł ciepła. Nie montuj go jak sondy powierzchniowej pod izolacją gorącej rury i nie przypisuj automatycznie tego samego zestawu obejm.

1 miejsce pomiaru powietrza

SIL2 wskazany dla sondy nie oznacza SIL2 całego systemu ogrzewania. Instrukcja montażu wymaga poprawnego podłączenia, stałego mocowania oraz kalibracji z odniesieniem do rzeczywistej temperatury rury. Układ ograniczenia, jego architektura i próby wymagają własnego projektu bezpieczeństwa.

1 właściwa kalibracja i udokumentowana próba, jeżeli funkcja bezpieczeństwa jest używana
