Raychem / Chemelex
SBS-06-MV-20 · 1244-000220
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu
SBS-06-MV-20 · 1244-000220 · 1244-000220
SBS-06-MV-20, PCN 1244-000220. Kompletacja częściowa: brak potwierdzonej instrukcji montażu oferowanego komponentu.
Brak własnej BA i schematu konkretnej rozdzielnicy; parametry projektu i pełny BOM nie są zamknięte.
Interex Katowice · tel. 602 551 555Nie odnaleziono i nie potwierdzono własnej właściwej instrukcji instalacji oferowanego komponentu. DS i instrukcja gospodarza nie są zaliczone jako jego własna BA.
Interex Katowice · tel. 602 551 555Dostawa i zakres potwierdzony w źródłach OEM
- Karta techniczna: regulator VIA-DU-20, aparatura C20 na grupę trzech obwodów, RCD 300 mA, tryb Auto/Manual i alarm.
- Czujniki temperatury gruntu, wilgotności i otoczenia wymieniono w karcie technicznej; dokładna liczba oraz PCN dostawy wymagają własnego schematu.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexDokładny PCN i stara rodzina rozdzielnicy | OEM potwierdza SBS-06-MV-20, PCN 1244-000220, maksymalnie 6 obwodów. Jest to wykonanie z karty technicznej tej rodziny. Bieżąca SBS-SM-DI-E650C jest inną rozdzielnicą i nie potwierdza tego numeru. Dokumentacja powiązana; instrukcja montażu części niepotwierdzona: s. 2 | 1 rozdzielnica o tym dokładnym PCN Dobierz z Interex |
| Potwierdź z InterexAparatura w panelu i zgodny rodzaj ogrzewania | SBS-06-MV-20 jest przeznaczona do EM2-MI. Zasilanie panelu: 400 V trójfazowe; napięcie obwodów grzejnych: 230 V. Karta techniczna podaje C20 na grupę trzech obwodów i RCD 300 mA. Regulator VIA-DU-20 oraz aparatura są w panelu. Nie dokupuj drugiego regulatora ani nowych zabezpieczeń bez wykazania braku. Dokumentacja powiązana; instrukcja montażu części niepotwierdzona: s. 1, 2 | 0 dodatkowych regulatorów; przewody grzejne według projektu Dobierz z Interex |
| Przy tym wariancie instalacjiDodatkowy obwód odpływu | Karta techniczna dopuszcza dodatkowy obwód GM-2XT do odpływu przy nawierzchni, maksymalnie 15 m. Nie ustalono dokładnego wariantu przewodu, zestawu połączeniowego ani podziału faz dla tej dostawy; nie ma automatycznej mapy zakupu. Dokumentacja powiązana; instrukcja montażu części niepotwierdzona: s. 2 | 0, jeżeli odpływ nie jest ogrzewany; w przeciwnym razie projekt obwodu do 15 m Dobierz z Interex |
| Potwierdź z InterexMiejsce montażu panelu | Karta techniczna podaje montaż wewnątrz, obudowę metalową IP65 i temperaturę otoczenia +10…+35°C. Szczelność obudowy nie oznacza dopuszczenia panelu do montażu na zewnątrz. Dobór wejścia zasilania, mocowania i przekrojów wymaga właściwego schematu. Dokumentacja powiązana; instrukcja montażu części niepotwierdzona: s. 1, 2 | 1 miejsce zgodne z warunkami panelu Dobierz z Interex |
| WymaganeWłasny schemat i BOM przed podłączeniem | Karty techniczne potwierdzonych paneli wskazują schemat i dokumentację dostarczane z produktem. Nie odnaleziono tych plików dla konkretnych PCN. instrukcja montażu regulatora nie zastępuje instrukcja montażu rozdzielnicy. Ustal napięcie wejścia, fazy, przekrój, prąd aparatury, zaciski i listę czujników z własnej dokumentacji dostawy. Nie dokupuj nowej rozdzielnicy E650c jako automatycznego zamiennika. Dokumentacja powiązana; instrukcja montażu części niepotwierdzona: s. 1, 2 | 1 własny schemat, tabliczka i lista dostawy Dobierz z Interex |
| WymaganeWłasna instrukcja komponentu — zakres niezamknięty | Dostępne karta techniczna, tabela OEM lub instrukcja gospodarza potwierdzają wyłącznie wskazane wiersze. Brak własnej właściwej instrukcji montażu oferowanej części oznacza częściową kompletację. Przed montażem potrzebne są właściwa instrukcja, zgodność wykonania i parametry rzeczywistego przyłącza. Zakres oraz numery części zachowano. Dokumentacja powiązana; instrukcja montażu części niepotwierdzona: s. 1, 2 | 1 właściwa instrukcja przed montażem Dobierz z Interex |
Kompletacja częściowa: instrukcja montażu oferowanej części wymaga potwierdzenia. Karta techniczna i dokumentacja gospodarza nie zastępują jej.
Kup tylko brakujące elementy po sprawdzeniu rzeczywistej dostawy i wymaganego projektu.
Dokumentacja producenta (Dokumentacja producenta w językach EN/PL; wersje językowe i właściwe wykonania są wskazane przy dokumentach.) · wersja RAYCHEM-DS-EU0468-SBSMV-DE-2504 · dobór dla SKU 1244-000220
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Aktualny dobór zamiast starego systemu: Elexant 650c / SBS-SMDI-E650C
Ta karta pozostaje jako informacja o starszym produkcie: Rozdzielnica. Dla nowych wycen Interex Katowice pokazuje klientowi aktualny kierunek Chemelex/Raychem: sterownik Elexant 650c-Modbus, czujniki E650C-R / E650C-G oraz rozdzielnice SBS-SMDI-E650C.
Wniosek techniczny: Dla nowych ofert ViaGard-MI/powierzchnie zewnętrzne trzeba potwierdzić aktualny wariant albo przejść na dobór Elexant 650c / SBS-SMDI-E650C.
| Stary produkt na tej karcie | Rozdzielnica SBS-XX-MV-20 - Raychem |
| Nr katalogowy / EAN | 1244-000219 / 5414506006315 |
| Kierunek dla nowej oferty | powierzchnie zewnętrzne: Elexant 650c + E650C-G albo rozdzielnica SBS-SMDI-E650C po sprawdzeniu liczby obwodów. |
| Decyzja Interex | nie wyłączamy starej karty, ale klient widzi pełną informację o aktualnym systemie i konieczności potwierdzenia zamiennika. |
Nowe elementy systemu
| Element | Rola w aktualnym systemie | Kiedy stosować |
|---|---|---|
| Elexant 650c-Modbus nr kat. 1244-022835 | Aktualny sterownik dla systemów przeciwoblodzeniowych dachów, rynien, ramp, podjazdów i powierzchni zewnętrznych. | Gdy potrzebna jest automatyka pogodowa, Modbus/BMS, czujniki wilgotności i temperatury oraz nowy projekt zamiast starego EMDR-10. |
| E650C-R nr kat. 1244-022795 | Czujnik temperatury i wilgotności dla dachów, rynien i rur spustowych. | Dachy, rynny, kosze dachowe, wpusty, odpływy i układy IceStop. |
| E650C-G nr kat. 1244-022794 | Czujnik temperatury i wilgotności gruntu. | Rampy, podjazdy, schody, chodniki, place i inne powierzchnie zewnętrzne. |
| SM-TF130-DI nr kat. 1244-022836 | Moduł zewnętrzny do Elexant 650c-Modbus. | Gdy projekt wymaga funkcji alarmu szafy, wejść zewnętrznych albo funkcji ice rain. |
Rozdzielnice SBS-SMDI-E650C do nowych układów
Rozdzielnice SBS-SMDI-E650C są aktualnym kierunkiem dla większych układów przeciwoblodzeniowych. Dobór nie jest automatyczną zamianą 1:1 za EMDR-10 albo starsze SBS; trzeba potwierdzić liczbę obwodów, prąd obwodów, czujniki, zasilanie, zabezpieczenia i miejsce montażu.
| Wariant | Zakres | Cena netto | Cena brutto |
|---|---|---|---|
| SBS-SMDI-E650C-3X16A | 3 obwody / 16 A | 17 542,49 zł netto | 21 577,26 zł brutto |
| SBS-SMDI-E650C-6X16A | 6 obwody / 16 A | 23 565,93 zł netto | 28 986,09 zł brutto |
| SBS-SMDI-E650C-9X16A | 9 obwody / 16 A | 29 735,74 zł netto | 36 574,96 zł brutto |
| SBS-SMDI-E650C-12X16A | 12 obwody / 16 A | 36 978,94 zł netto | 45 484,10 zł brutto |
| SBS-SMDI-E650C-3X20A | 3 obwody / 20 A | 17 817,49 zł netto | 21 915,51 zł brutto |
| SBS-SMDI-E650C-6X20A | 6 obwody / 20 A | 23 761,09 zł netto | 29 226,14 zł brutto |
| SBS-SMDI-E650C-9X20A | 9 obwody / 20 A | 31 317,00 zł netto | 38 519,91 zł brutto |
| SBS-SMDI-E650C-12X20A | 12 obwody / 20 A | 39 666,87 zł netto | 48 790,25 zł brutto |
| SBS-SMDI-E650C-3X32A | 3 obwody / 32 A | 17 817,49 zł netto | 21 915,51 zł brutto |
| SBS-SMDI-E650C-6X32A | 6 obwody / 32 A | 23 761,09 zł netto | 29 226,14 zł brutto |
| SBS-SMDI-E650C-9X32A | 9 obwody / 32 A | 31 317,00 zł netto | 38 519,91 zł brutto |
| SBS-SMDI-E650C-12X32A | 12 obwody / 32 A | 39 666,87 zł netto | 48 790,25 zł brutto |
Jak dobieramy zamiennik
- Nie zamieniamy starego EMDR-10, HARD-45, VIA-DU-A10 ani starych rozdzielnic SBS na nowy system bez sprawdzenia dokumentacji i obwodów.
- Dla dachów i rynien sprawdzamy Elexant 650c z czujnikiem E650C-R.
- Dla podjazdów, ramp i schodów sprawdzamy Elexant 650c z czujnikiem E650C-G.
- Dla wielu obwodów i gotowej rozdzielnicy sprawdzamy SBS-SMDI-E650C w odpowiednim wariancie 3/6/9/12 obwodów i 16/20/32 A.
- Interex Katowice może dobrać, zamontować, uruchomić i wykonać pomiary, a zakres potwierdzamy przed realizacją.
Dokumenty producenta
Zastosowanie
Rozdzielnica SBS-XX-MV-20 - Raychem stosujemy do ogrzewania podłogowego, ochrony przeciwzamarzaniowej albo utrzymania temperatury, zależnie od konkretnego modelu. Przed zakupem sprawdzamy podłoże, długość obwodu, moc, sterowanie i pomiary.
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Raychem dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.
Panel kontrolny Chemelex RAYCHEM SBS-XX-VV-20

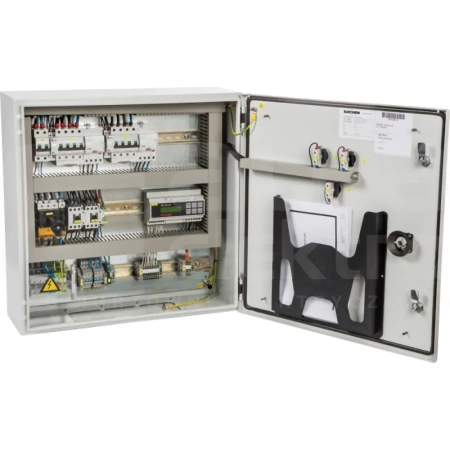

Panel kontrolny Chemelex RAYCHEM SBS-XX-MV-20 do systemów przeciwoblodzeniowych i przeciwśniegowych zapewnia całkowicie zintegrowane rozwiązanie bezpieczeństwa elektrycznego, połączeń i sterowania dla samoregulującego ogrzewania RAYCHEM EM2-MI. Centrala składa się z wielosensorowej jednostki sterującej VIA-DU-20 do energooszczędnego ogrzewania powierzchni płaskich oraz zintegrowanych zabezpieczeń elektrycznych. Panele SBS-xx-MV-20 oferują rozwiązania do maksymalnie 12 obwodów EM2-MI. Panel zawiera również zabezpieczenia obwodów elektrycznych (wyłączniki typu C) oraz wyłączniki różnicowoprądowe dla bezpieczeństwa i spokoju. Rozdzielnica musi być podłączone do zasilania 400Vac (3 fazy).
Dane techniczne:
| Sterownik | VIA-DU-20 |
| Napięcie zasilania | 400V |
| Napięcie zasilania obwodu | 230V |
| Czujniki | temperatury gruntu wilgotności i temperatury powietrza |
| Wyłącznik różnicowoprądowy | 30mA |
| Wyłączniki nadmiarowo-prądowe | 32A(typ C) dla 3 obwodów grzewczych |
| Stopień ochrony | IP65 |
| Temperatura otoczenia | +10ºC to +35ºC |
'
Wymiary:
| Model | SBS-03-MV-20 dla maks. 3 obwodów grzejnych | SBS-06-MV-20 dla maks. 6 obwodów grzejnych | SBS-09-MV-20 dla maks. 9 obwodów grzejnych | SBS-12-MV-20 dla maks. 12 obwodów grzejnych | SBS-15-MV-20 dla maks. 15 obwodów grzejnych | SBS-18-MV-20 dla maks. 18 obwodów grzejnych |
| Szerokość | 400 | 400 | 400 | 800 | 800 | 1000 |
| Długość | 600 | 600 | 600 | 800 | 800 | 800 |
| Głębokość | 210 | 210 | 210 | 210 | 210 | 300 |
| Waga | 32 | 45 | 90 | 90 | 100 | 115 |

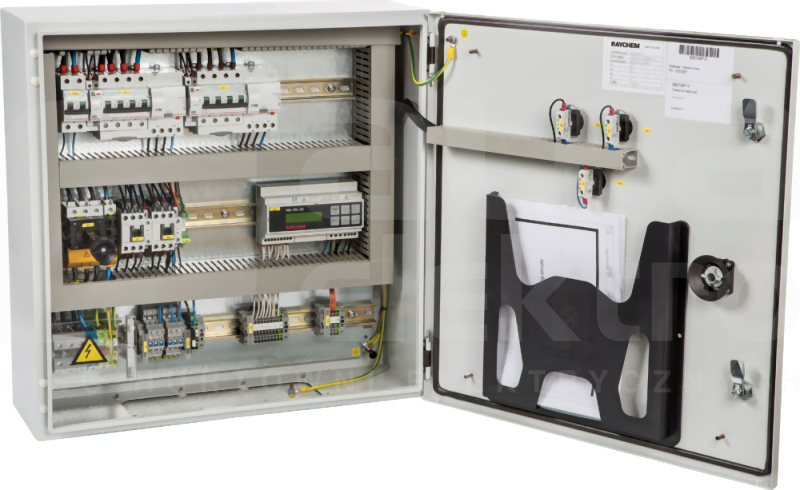

.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
