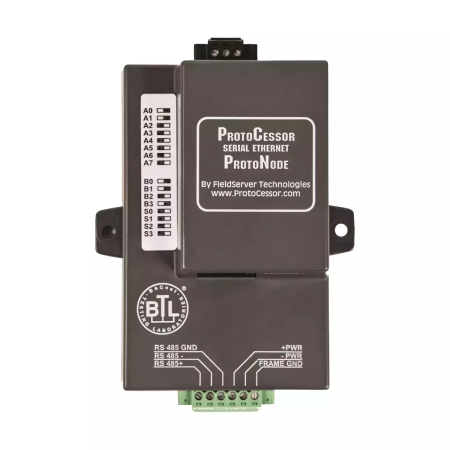

ProtoNode-RER-10K — kompletacja montażu

W tabeli zamówień numer 2000004257 oznacza ProtoNode-RER-10K. Kolumna 10K dopuszcza 34 ACS-PCM2-5; C910, TT-TS12 i TTSIM mają N/A. Podłączenie europejskiej instalacji wymaga sprawdzenia liczby rzeczywistych obwodów, profilu ACS i firmware. Nie przenoś możliwości RER-1.5K.

etykieta oraz konfiguracja ACS przed doborem

Wymagane oddzielne źródło 12–24 V DC albo 24 V AC typu LPS lub Class 2, odpowiednie dla temperatury pracy. Pobór nominalny 250 mA przy 12 V DC albo 125 mA przy 24 V DC/AC; przewodnik zaleca 25% zapasu. Połącz zacisk FG zgodnie ze schematem. Przewód zasilający maksymalnie 3,05 m, materiały VW-1, FT-1 lub lepsze. Nie przypisano konkretnego zasilacza bez potwierdzenia jego wykonania.

1 właściwe źródło i przewód według projektu

Przewodnik FPC-N54 pokazuje tylny uchwyt DIN; krótka instrukcja wymienia cztery mocowania do podłoża. Dobierz jeden sposób montażu do rzeczywistej dostawy. Zakres −20…+70 °C i 10–95% RH bez kondensacji. Powyżej 65 °C wymagany obszar z ograniczonym dostępem. Urządzenia nie wolno podłączać do segmentu LAN z okablowaniem na zewnątrz budynku.

mocowanie odpowiednie dla miejsca i wykonania

R1 łączy sterownik ACS przez RS485 Modbus RTU; R2 jest portem RS485 dla BACnet MS/TP albo Metasys N2; Ethernet służy BACnet IP. Dla ACS początkowe ustawienia to Auto/9600, bez parzystości i dwa bity stopu; sprawdź adres oraz rzeczywistą konfigurację. Krótka instrukcja podaje Belden 8761 lub Carol C2514 dla RS485, a przewodnik nieekranowany Cat 5 dla Ethernetu. Nie potwierdzono równoważności tych przewodów z konkretną ofertą sklepu.

przewody i długości według dwóch oddzielnych magistral

Dla każdego właściwego portu ustaw TERM tylko na końcu magistrali; instrukcja podaje 120 Ω. Polaryzację BIAS 510 Ω włączaj tylko w jednym punkcie magistrali, obydwoma przełącznikami BIAS−/BIAS+. Po zmianie DIP konieczne jest ponowne włączenie zasilania. Ekran RS485 połącz z uziemieniem tylko na jednym końcu; GND przewodu połącz z właściwym zaciskiem.

ustawienia wbudowanych elementów; bez automatycznego zakupu drugiego terminatora

Przed zmianą pobierz i zachowaj konfigurację urządzenia oraz sprawdź wersję firmware. Domyślny config.csv jest przykładem, jeżeli nie zamówiono indywidualnie zaprogramowanej konfiguracji. Ustaw adresację IP i parametry sterowników, wgraj właściwy plik, uruchom ponownie bramkę i sprawdź liczniki Tx/Rx oraz błędy. Nie przenoś przykładowego pliku do instalacji bez sprawdzenia wszystkich wymaganych punktów.

plik dostawy, kopia oraz próba odbiorcza

Załącznik G opisuje ACS-30 EMEAI / RER-10K. Opublikowana tabela na stronach 178–273 kończy się na obwodzie 30-1; strony 274–275 nie zawierają dalszej tabeli. Nie potwierdza to kompletnej mapy 170 obwodów deklarowanych w karcie technicznej. Przed integracją większej instalacji potwierdź plik konfiguracji, pełną mapę i zgodność firmware. Nie obniżono na tej podstawie znamionowej pojemności urządzenia.

potwierdzenie mapy odpowiadającej całej instalacji
