Raychem / Chemelex
AT-TS-14 / Produkt
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Wybierz wariant i ilość
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja instalacji ochrony rur i XL-Trace
AT-TS-14 / Produkt · 648945-000
Dobór wymaga strat ciepła, materiału i średnicy rur, izolacji, temperatury utrzymania, otoczenia i rozruchu, długości tras, liczby obwodów i stref oraz rzeczywistego wyposażenia dostawy.
W komplecie / zawartość dostawy

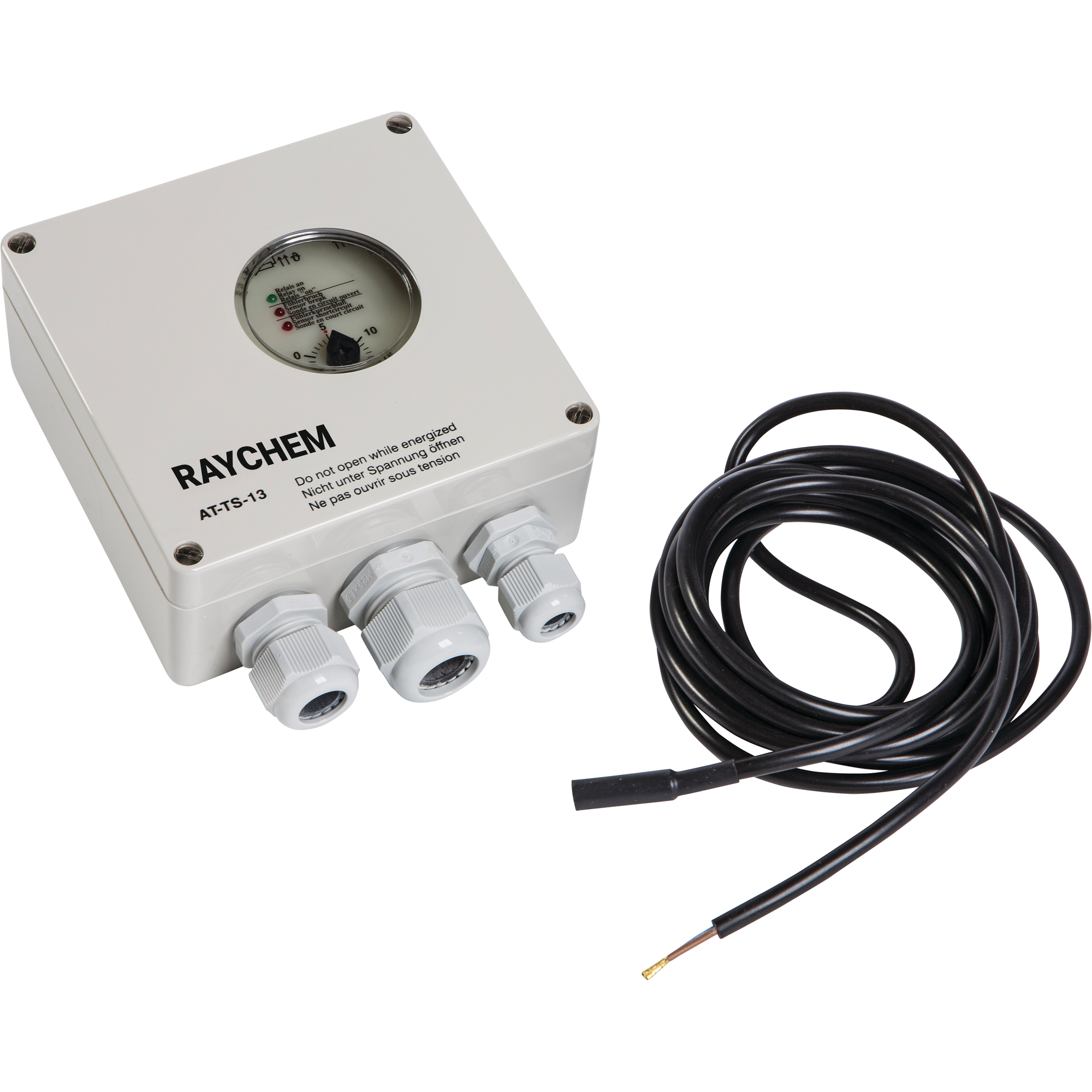

- Fabryczny regulator z jednym czujnikiem PTC KTY 83-110, przewód 3 m.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieRegulator i fabryczny czujnik | AT-TS ma w dostawie jeden czujnik PTC KTY 83-110 z przewodem 3 m. Nie przypisuj do niego czujnika NTC ani Pt100 tylko po podobnej nazwie. Instrukcja urządzenia i właściwego osprzętu: s. 2, 3, 4, 5, 12, 13 | wyposażenie fabryczne regulatora Dobierz z Interex |
| WymaganeMontaż AT-TS i obwód grzejny | AT-TS-14 ma nastawy 0–120°C i jest przeznaczony przede wszystkim do pomiaru rury; pomiar otoczenia nie jest zalecany. Obudowa IP65, otoczenie −20 do +50°C; wyjście maksymalnie 16 A. Sprawdź tabelę długości przewodu i ograniczenie 150 m z instrukcji systemu, RCD 30 mA oraz PE. Własne wejścia wymagają właściwego przyłącza, nie bezpośredniego wprowadzenia nieprzygotowanego kabla. Instrukcja urządzenia i właściwego osprzętu: s. 2, 3, 4, 5, 12, 13 | 1 chroniony obwód i właściwe przyłącze Dobierz z Interex |
| WymaganeCzujnik AT-TS pod izolacją | Czujnik rury mocuj z dobrym stykiem termicznym, minimum 1 m od armatury i końca rury, pod kątem 90–120° względem przewodu grzejnego. Zakończ izolację przed uruchomieniem; dla tworzywa nastawę sprawdzaj na napełnionej rurze. Przedłużenie do 100 m wymaga przekroju 1,5 mm² i ekranowania w kanale lub przy przewodach zasilających. Czujnik otoczenia chroń od słońca i wiatru; samego termostatu nie umieszczaj pod izolacją. Instrukcja urządzenia i właściwego osprzętu: s. 2, 3, 4, 5, 12, 13 | 1 właściwe położenie fabrycznego czujnika
|
| Serwis / wymianaCzujnik zamienny HARD-69 | HARD-69 133571-000 jest czujnikiem zamiennym wskazanym dla AT-TS-13 i AT-TS-14. Kupuje się go przy wymianie uszkodzonej sondy, po sprawdzeniu całej instalacji, przewodów i właściwego typu. Drugi czujnik nie jest standardowo potrzebny nowemu termostatowi. Instrukcja urządzenia i właściwego osprzętu: s. 2, 3, 4, 5, 12, 13 | tylko wymieniany czujnik
|
| Przy tym wariancie instalacjiMocowanie regulatora na rurze | Właściwe wsporniki dla tego regulatora to SB-110/SB-111. Przy montażu na ścianie mogą nie być potrzebne; dobierz mocowanie do średnicy rury i ciężaru. Wybierz jeden właściwy wspornik tylko przy wymaganym montażu na rurze. Instrukcja urządzenia i właściwego osprzętu: s. 2, 3, 4, 5, 12, 13 | 1 odpowiednie mocowanie, jeżeli wymaga go miejsce instalacji
|
| Przy tym wariancie instalacjiWłaściwy przewód XL-Trace do sterowanej instalacji | Jeżeli kompletujesz nową instalację rur, wybierz właściwy typ XL-Trace po obliczeniu strat ciepła i temperatur. Przewód na metry wymaga własnego przyłącza, zakończenia, mocowania oraz izolacji według instrukcji systemu. Nie dokupuj go do samej wymiany regulatora istniejącego, sprawdzonego systemu. Dopuszczalna temperatura kabla i długość obwodu pozostają niezależne od rozszerzonego zakresu czujnika. Źródło doboru: s. 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17 | długość i typ po projekcie; tylko do wymaganej nowej lub uzupełnianej trasy
|
| Przy tym wariancie instalacjiOpaska mocująca właściwy wspornik | Przy montażu regulatora na rurze dobierz opaskę do rzeczywistej średnicy zewnętrznej i wspornika. PSE-047: 20–47 mm, PSE-090: 40–90 mm, PSE-280: 60–288 mm, PSE-540: 60–540 mm. Zakres zewnętrzny jest właściwy do doboru; nie kieruj się tylko nazwą DN w ofercie. Metalową opaskę stosuj do wspornika, nigdy bezpośrednio do kabla grzejnego. Sprawdź elementy już dostarczone z wybranym mocowaniem. Źródło doboru: s. 4 | tylko brakujące opaski odpowiedniej średnicy
|
Przy doborze dodatków najpierw rozlicz wyposażenie już dostarczone lub wybrane w zestawie.
Instrukcja montażu producenta (PL / EN / DE) · wersja RAYCHEM-IM-INST216-ATTS13-ML-2504 · dobór dla SKU 648945-000
Dane techniczne i opis produktu
Sterowanie ochroną rurociągów i utrzymaniem temperatury
Dla rurociągów sterownik dobiera się do medium, temperatury utrzymania, izolacji, długości obwodu i rodzaju przewodu grzejnego. Inny regulator stosujemy do prostej ochrony przed zamarzaniem, a inny do procesu przemysłowego.
| Sterownik / czujnik | Do jakiego systemu | Co sprawdzić przed zakupem |
|---|---|---|
| Raystat V5 / Raystat Control | FroStop Black / FS, XL-TRACE, BTV i podobne systemy ochrony rurociągów | Dobór zależy od temperatury utrzymania, czujnika, miejsca montażu i liczby obwodów. |
| AT-TS / AT-TS-14 | ochrona rurociągów, zbiorników i instalacji z przewodami FroStop Black / FS / BTV / XL-TRACE | Sprawdzamy zakres temperatur, czujnik i montaż na rurze lub w otoczeniu. |
| FrostGuard-ECO | małe obwody przeciwzamrożeniowe | Dobry do prostych zastosowań, ale wymaga sprawdzenia mocy, zabezpieczenia i izolacji. |
| T-M / TCON / JUMO | sterowanie techniczne i przemysłowe zależnie od zakresu temperatur | Nie dobieramy po nazwie. Trzeba potwierdzić zakres, czujnik, napięcie i sposób montażu. |
Ważne: Najpierw ustalamy, czy celem jest ochrona przed zamarzaniem, utrzymanie temperatury procesu czy kompensacja strat ciepła. Dopiero potem dobiera się regulator.
AT-TS-14 Termostat z pomiarem temperatury rurociągu lub otoczenia, zakres nastaw temperatury 0°C do +120°C - Chemelex Raychem
Kupuj u fachowca - Interex Katowice Mariusz Czapnik. Przy automatyce Raychem/Chemelex sprawdzamy nie tylko numer katalogowy, ale też układ sterowania, czujniki, zasilanie, zabezpieczenia, strefę pracy i kompatybilność z przewodem grzejnym.
Zastosowanie
Sterownik lub termostat do kontroli pracy przewodów grzejnych w instalacjach technicznych i przemysłowych. Przed doborem sprawdzamy typ przewodu, czujnik, zakres temperatur, zasilanie, zabezpieczenia i sposób montażu.
- dobór pod realny układ instalacji, a nie przypadkową pozycję z katalogu,
- weryfikacja czujników, zakresów temperatury, automatyki i zasilania,
- możliwość dostawy, montażu, konfiguracji, uruchomienia i serwisu.
Dane techniczne i identyfikacja
| Producent | Chemelex Raychem |
| Rodzina | AT-TS - termostaty do rurociągu lub otoczenia |
| Symbol | AT-TS-14 |
| Nr katalogowy | 648945-000 |
| EAN | 5017455006469 |
| Jednostka handlowa | szt. |
| Cena bazowa SHE netto 01/2026 | 879,00 zł |
Dokumenty producenta
FAQ
Czy można dobrać sterownik tylko po nazwie?
Nie zawsze. W praktyce trzeba sprawdzić czujnik, zakres temperatury, obwody grzejne, zabezpieczenia i wymagania montażowe.
Czy Interex może skonfigurować i uruchomić automatykę?
Tak. Dobieramy, montujemy, konfigurujemy, uruchamiamy i serwisujemy systemy ogrzewania elektrycznego.
