Raychem / Chemelex
3BSA2-DR — kompletacja instalacji
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Wybierz wariant i ilość
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja instalacji ogrzewania rurociągu
3BSA2-DR — kompletacja instalacji · P000002271
Potrzebne są temperatury, straty ciepła, materiał i średnica rury, izolacja, armatura, długości obwodów, napięcie, zimny rozruch i klasyfikacja strefy. Ilości i wykonania osprzętu wynikają z projektu.
Oferta BSA opisuje 10 lub 23 W/m, a aktualna karta tych samych numerów P000002271/P000002272 podaje 9 lub 19 W/m przy 10°C. Przed doborem potwierdź etykietę i generację dostarczonego kabla. BSA stosuje inny system przyłączy niż BTV/QTVR/XTVR/HTV/VPL.
Interex Katowice, tel. 602 551 555W komplecie / zawartość dostawy
- Tożsamość, generacja i parametry wymagają potwierdzenia z etykiety.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexPotwierdź kabel przed kompletacją | Oferta BSA opisuje 10 lub 23 W/m, a aktualna karta tych samych numerów P000002271/P000002272 podaje 9 lub 19 W/m przy 10°C. Przed doborem potwierdź etykietę i generację dostarczonego kabla. BSA stosuje inny system przyłączy niż BTV/QTVR/XTVR/HTV/VPL. Źródło doboru: s. 1, 2, 3 | 1 identyfikacja etykiety i dostawy Dobierz z Interex |
| Potwierdź z InterexDane do projektu instalacji | Przekaż materiał i średnicę rury, temperatury procesu i otoczenia, długość z armaturą, warstwy izolacji, napięcie oraz klasyfikację strefy. Dobór zakupowy osprzętu pozostaje wstrzymany do identyfikacji przewodu. Źródło doboru: s. 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40 | 1 dobór po identyfikacji kabla Dobierz z Interex |
| Potwierdź z InterexWłaściwy system przyłączy BSA | BSA ma folię i przewód ochronny odprowadzający oraz jest przeznaczony do stref zwykłych. W aktualnej karcie są C25-01 1244-020909 lub CSE-05-DR 1244-021440, właściwa puszka, przejście izolacji i zakończenie E-02-AL. CSE zawiera rozwiązanie połączenia z zimnym przewodem lub mufy oraz zakończenie. Nie sumuj dwóch przyłączy albo zakończeń i nie dobieraj do BSA JBS-100 ani E-100. W sklepie opisy wariantów C25 są rozbieżne z aktualnymi kodami, więc wymagają odrębnego potwierdzenia. Źródło doboru: s. 1, 2, 3 | po identyfikacji kabla i konkretnego rozwiązania Dobierz z Interex |
Zakupowe relacje osprzętu wstrzymane do potwierdzenia kabla.
Pełna instrukcja montażu wymaga potwierdzenia dokładnej generacji i oznaczenia produktu. Prześlij zdjęcie etykiety do Interex.
Dane techniczne i opis produktu
Przewody specjalne Raychem - VPL, FHT, HTV, BSA
Przewody VPL, FHT, HTV i BSA stosuje się w bardziej wymagających instalacjach technicznych. Dobór osprzętu musi wynikać z instrukcji producenta, temperatury, napięcia, strefy i sposobu zakończenia przewodu.
Dostępność Raychem / Chemelex: produkty standardowo dostępne na stanie, wysyłka zwykle do 3 dni. Przy większych ilościach, odcinkach ciętych i systemach przemysłowych termin potwierdzamy przed realizacją.
| Element systemu | Do czego / do jakich przewodów | Co sprawdzamy przed doborem |
|---|---|---|
| VPL / HTV | wysokotemperaturowe i procesowe instalacje grzejne | Sprawdzamy temperaturę utrzymania, oddziaływania, napięcie, długość obwodu i dopuszczalny osprzęt. |
| FHT / FMT | przewody stałej mocy do zastosowań przemysłowych | Zestawy C20/C25/CS/E/F dobieramy tylko do właściwej rodziny przewodu. |
| BSA | ochrona rurociągów i utrzymanie temperatur w instalacjach poza strefami Ex | Dobieramy osprzęt pod warunki rurociągu i wymagania systemowe. |
| Osprzęt przemysłowy | JBS-100, JBM-100, C25, E-100, E-150 | Potwierdzamy kompatybilność z numerem katalogowym przewodu i dokumentacją. |
Ważne: Przy przewodach procesowych i przemysłowych wymagamy weryfikacji zastosowania. Sprzedaż bez sprawdzenia typu przewodu, temperatury i osprzętu jest ryzykowna technicznie.

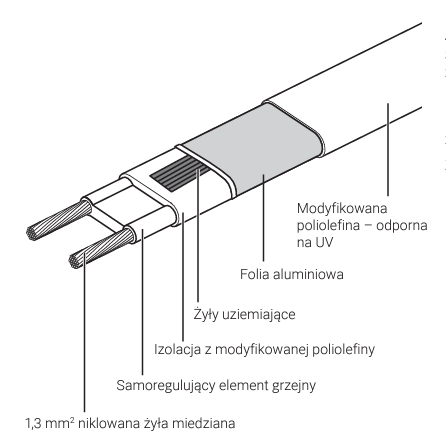

Samoregulujące przewody grzejne Chemelex RAYCHEM BSA mogą być stosowane do ochrony rur przed zamarzaniem oraz utrzymywania temperatur procesowych w rurociągach i zbiornikach o temperaturze pracy 65°C. Maksymalna temperatura wynosi 85°C. Może być stosowany w strefach nie zagrożonych wybuchem.
Dostępne moce:
3BSA2-DR o mocy 10W/m przy 10°C
✅Ochrona przed zamarzaniem rurociągów o temperaturze roboczej nie przekraczającej 65 °C
✅Stal nierdzewna
✅Malowane powierzchnie metalowe
✅Plastik
| Maksymalna temperatura przy pracy ciągłej | 65°C |
| Maksymalna temperatura okresowego oddziaływania | 85°C Maksymalny skumulowany czas oddziaływania 1000 godzin |
| Grubość | 6,2 mm |
| Szerokość | 13.7 mm |
| Waga | 130 g/m |
| Minimalna temperatura montażu | –60°C |
| Minimalny promień gięcia | w temp. 20°C: 10 mm w temp. –60°C: 35 mm |
| Napięcie zasilania | 230V |

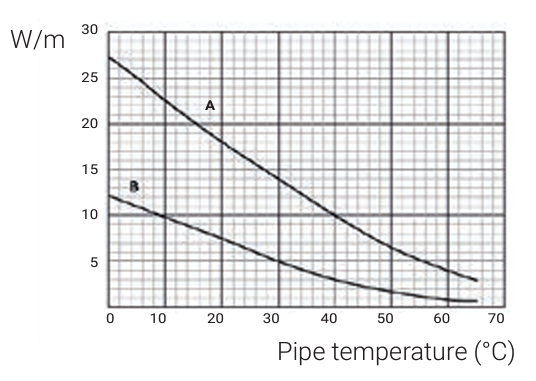

B : 3BSA2-DR
Maksymalna długość obwodu:
| Wartość zabezpieczenia | Temperatura rozruchu | 7BSA2-DR | 3BSA2-DR |
| Maksymalna długość przewodu grzejnego na jeden obwód | |||
| 16A | –20°C +10°C |
150m 150m |
72m 111m |
| 20A | –20°C +10°C |
150m 150m |
90m 120m |
| 25A | –20°C +10°C |
150m 150m |
112m 120m |
.jpg)
