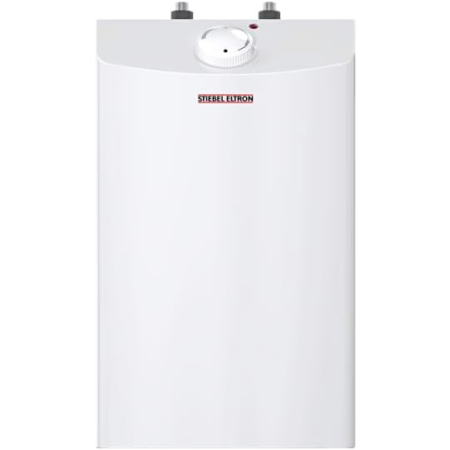

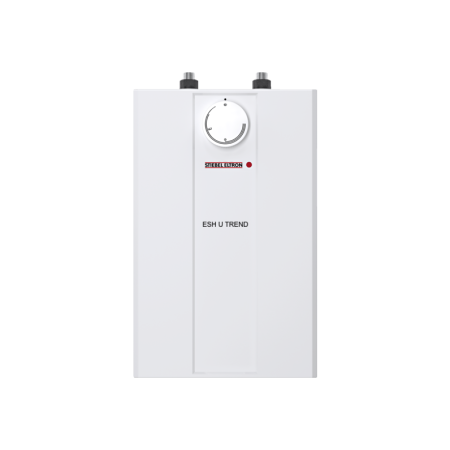

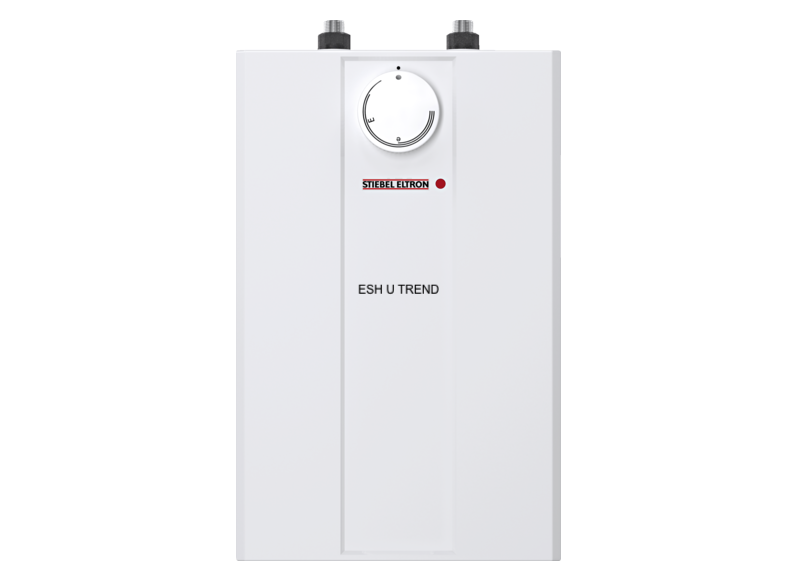

ESH 5 U-N Trend Set z armaturą - bojler podumywalkowy 5 l - Stiebel Eltron

Zbiornika nie wolno poddawać ciśnieniu wodociągu. Wylewka armatury odpowietrza układ; nie wolno jej zamykać, przedłużać wężem ani zastępować regulatorem strumienia przeznaczonym do zwykłej armatury ciśnieniowej. Nie dokładaj grup SVMT/KV/SRT ani zaworu ciśnieniowego do zbiornika. Kapanie wody rozszerzającej się podczas grzania jest normalne.

1 punkt, otwarty układ; bez grupy ciśnieniowej

Dokładny numer 201387 oznacza ESH 5 U-N Trend z armaturą A-UT. Wykorzystaj armaturę, jej przyłącza, uszczelnienia i mocowania dostarczone z zestawem; nie dokupuj drugiej baterii. Nie zidentyfikowano tej baterii jako osobnego SKU sklepu. Jej dokładną listę drobnych części i sposób montażu sprawdź w instrukcji dostarczonej z armaturą; nie przenosimy automatycznie BOM innej baterii.

1 fabryczna armatura w zestawie; dodatkowa ilość 0

U-N ma G⅜A: przewód zimnego zasilania armatury do istniejącego zaworu kątowego, niebieskie połączenie do prawego króćca zbiornika, czerwone do lewego. Trzy węże i właściwe uszczelnienia pochodzą z wybranej armatury; dobierz tylko brakujący zawór dopływu i miejscowe adaptery. Nie zamieniaj torów wody. Przy dokręcaniu kontruj króciec drugim kluczem; przewody bez zagięć i naprężeń.

2 połączenia zbiornika +zimny dopływ armatury; brakujące materiały po pomiarze

Standardowa dopuszczalna długość rur łączących armaturę i urządzenie wynosi 1 m. Jeśli trasa jest dłuższa, instrukcja wymaga nasadzanego napowietrzacza do rur w przewodzie przelewowym. Taką trasę i napowietrzacz dobiera Interex do schematu; nie identyfikujemy go z zaworem bezpieczeństwa i nie podajemy fikcyjnego SKU. Wylotu armatury nie przedłużaj wężem.

Tylko przy trasie>1 m: dobór napowietrzacza i rur do projektu

Zmierz przepływ na całkowicie otwartej ciepłej wodzie: limit ESH 5 to 5 l/min, czyli 1 l w 12 s. Jeżeli armatura ma niższy limit, stosuj niższy. Dławik lub zawór dławiący jest elementem właściwej armatury; reguluj zgodnie z jej instrukcją i nie dokupuj go automatycznie ponownie. Zbyt wysoki przepływ może wytworzyć ciśnienie w zbiorniku otwartym.

Pomiar i nastawa; bez automatycznego drugiego dławika

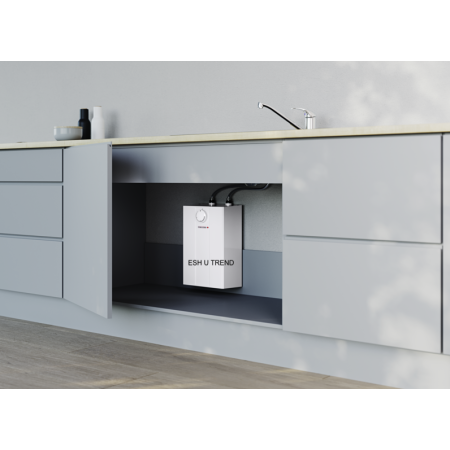

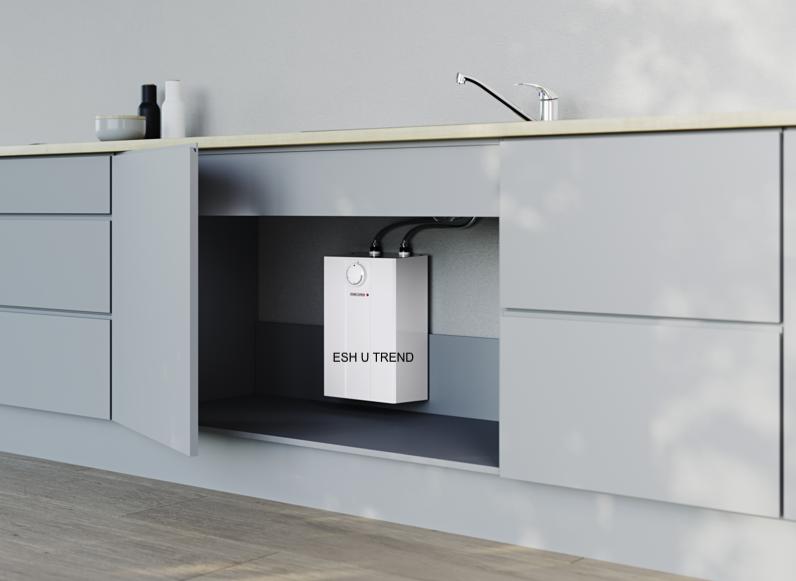

Pionowopod punktem poboru, przyłącza do góry, bez mrozu, blisko poboru i z dostępem do konserwacji. Wymiarywys.×szer.×gł.415×252×233 mm; rozstaw otworów 140 mm. Masa pusta 3,1 kg, po napełnieniu około 8,1 kg plus armatura. Uchwyt jest fabryczny, kołki i śruby dobierz do ściany.

1 fabryczny uchwyt; kołki i śruby osobno do podłoża

Przy 230 V: 2 kW, 8,7 A, zabezpieczenie 10 A, 1/N/PE. Fabryczny kabel z wtyczką do dostępnego gniazda z przewodem ochronnym albo właściwe przyłącze stałe. Przy stałym podłączeniu rozłączenie wszystkich biegunów ze szczeliną≥3 mm. Nie podłączaj przez programator czasowy: instrukcja wskazuje niezamierzony reset ogranicznika temperatury. Przekrój i ochronę obwodu dobiera się do warunków, bez wymyślania B 16/30 mA.

1 właściwy obwód; bez ponownego zakupu kabla

Najpierw przepłucz dopływ, napełnij i odpowietrz urządzenie przez ciepły pobór, sprawdź szczelność i dopuszczalny przepływ; potem podłącz napięcie. Temperaturę ogranicza fabrycznypierścień pod pokrętłem. Użyj niższego limitu, gdy wymaga go armatura lub sposób użytkowania. Nie kupuj zewnętrznego sterownika do podstawowego działania.

Uruchomienie i regulacja; ograniczenie jest fabryczne

Czyść właściwy regulator strumienia i w razie potrzeby odkamieniaj grzałkę zgodnie z instrukcją; powierzchni zbiornika PP nie czyść środkiem do usuwania kamienia. Nie przypisuj ESH funkcji Antidrip ze SNU 5. Nie dodawaj anody ani grupy ciśnieniowej do nowej instalacji. W instrukcji ESH 5 nie potwierdzono funkcji Thermo Stop.

Serwis według stanu; bez stałego zakupu części
