Raychem / Chemelex
GM-2X
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Przewód do rynien i osprzęt
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja instalacji odladzania dachów i rynien
GM-2X · 446105-000
GM-2X/446105-000: 230 V, 36 W/m przy 0°C w lodowej wodzie, 18 W/m w powietrzu 0°C. Tabela obwodów przy rozruchu−10°C: C6≤25 m, C10≤40 m, C13≤50 m, C16≤60 m, C20≤80 m; RCD30 mA i oplot do PE. Maksymalnie 500 m kabla na 1RCD wg handbook, z zachowaniem osobnych limitów każdego obwodu. Kabel: promień≥16 mm, instalacja samego kabla≥−18°C wg PI, ale dachowa instrukcja handbook wymaga montażu systemu≥−10°C. Połączenia mają własne wymagania, np.CCE-04≥−10°C. Ekspozycja 65°C ciągła/85°C okresowa. Długość zamówiona w jednostce handlowej nie jest automatycznie długością jednego obwodu.
Potwierdzony zakres dostawy
- Przewód GM-2X/446105-000 w jednostce sprzedaży podanej w ofercie; długość obwodu wynikająca z projektu.
- Przyłącza, zakończenia, regulator i mocowania nie są częścią samego kabla na metry.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Przy tym wariancie instalacjiRayClic-CE/PS/PT: wybierz przyłącze według liczby gałęzi | Dla GM-2X(T): CE-02235422-000 dla 1 gałęzi zawiera 1 zakończenie; PS-02716976-000 dla 2 gałęzi zawiera 2 zakończenia; PT-02636284-000 dla 3 gałęzi zawiera 3 zakończenia. Każdy ma 1,5 m coldlead, wspornik SB-04 i opaski. Nie sumuj tych alternatyw. Maks 20 A, połączenie dostępne nad miejscem gromadzenia wody: nie zanurzać i nie zakopywać. Instrukcja wymaga docisku 4Nm i kontroli zgodnie z rysunkami. Opcja PS z kodemE-02 jest wykluczona; poprawny PS jest na osobnej karcie 4847. Źródło doboru: s. 1, 2, 3, 4 | 1 przyłącze na zaprojektowaną grupę 1/2/3 gałęzi
|
| Przy tym wariancie instalacjiAlternatywa termokurczliwa CCE-04-CT z przewodem zimnym | CCE-04-CT 243676-000 ma w pełnej BA jawne GM-2X i GM-2XT; zawiera połączenie z przewodem zimnym i zakończenie. Przewód zimny dobierany oddzielnie: 3×1,5 lub 3×2,5 mm², średnica 6–11 mm, właściwa odporność ogniowa. Montaż≥−10°C w warunkach czystych i suchych; zaciskanie i obkurczanie wg wszystkich kroków BA. Nie kupuj razem z RayClic jako dwóch przyłączy tego samego odcinka. CCE-06 ma sprzeczny zakres dokumentów, dlatego nie jest zakupową alternatywą w tym profilu. Źródło doboru: s. 2, 3, 5, 6, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19 | 1 zestaw na odcinek, zamiast RayClic
|
| Przy tym wariancie instalacjiRozgałęzienia i łączenia RayClic: S/T/X | RayClic-S-02 364855-000 łączy 2 odcinki i nie zawiera zakończenia; T-02441524-000 łączy 3 i zawiera 1 zakończenie; X-02001013-000 łączy 4 i zawiera 2 zakończenia. To elementy topologii, nie obowiązkowe dodatki do prostego jednego odcinka. Licz końce i całkowitą długość zasilaną od wspólnego przyłącza; nie przekraczajC/20 A i tabeli kabla. Źródło doboru: s. 2, 3, 4 | wg rozgałęzień; odjąć zakończenia dostarczone
|
| Przy tym wariancie instalacjiDodatkowe zakończenie RayClic-E-02 | ZakończenieE-02224727-000 kup wyłącznie dla wolnego końca, dla którego nie ma końcówki z CE/PS/PT/T/X. Kompletne przyłącza mają odpowiednio 1/2/3/1/2 zakończenia; S nie dostarcza zakończenia. Nie dodawaj zakończenia ponownie do prostej instalacji z CE. Źródło doboru: s. 2, 4 | liczba nowych wolnych końców minus dostarczone zakończenia
|
| Przy tym wariancie instalacjiTermokurczliwe S-06/TE-01-CR tylko w zaprojektowanej topologii | S-06 054953-000 jest mufą prostą dla GM-2X/GM-2XT; nie jest przyłączem zasilania. TE-01-CR 1244-003202 tworzy trójnik 3 kabli grzejnych z 2 zakończeniami według specyfikacji OEM, albo 2 kabli i 1 przewodu zasilającego. Montaż termokurczliwy w miejscu czystym i suchym, końce chronione przed wodą; nie zamieniaj złączek/dławików z niezależnych systemów. Źródło doboru: s. 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 | wg projektu gałęzi, bez automatycznego pakietuS+TE
|
| Przy tym wariancie instalacjiWspornik RayClic dopasowany do miejsca montażu | SB-02852001-000 do ściany; SB-GM-METAL 1244-013853 do metalowego dachu na rąbek; SB-04616809-000 znajduje się już w nowych CE/PS/PT/T/X i służy jako część zapasowa lub uzupełnienie brakującego mocowania. Wybrany wspornik trzyma złącze poza wodą, bez naprężania kabla. Źródło doboru: s. 1, 2 | wg miejsca i liczby złączy, odjąć wsporniki dostarczone
|
| WymaganeZasilanie, PE, RCD i aparat dla wybranego odcinka | GM-2X/446105-000: 230 V, 36 W/m przy 0°C w lodowej wodzie, 18 W/m w powietrzu 0°C. Tabela obwodów przy rozruchu−10°C: C6≤25 m, C10≤40 m, C13≤50 m, C16≤60 m, C20≤80 m; RCD30 mA i oplot do PE. Maksymalnie 500 m kabla na 1RCD wg handbook, z zachowaniem osobnych limitów każdego obwodu. Kabel: promień≥16 mm, instalacja samego kabla≥−18°C wg PI, ale dachowa instrukcja handbook wymaga montażu systemu≥−10°C. Połączenia mają własne wymagania, np.CCE-04≥−10°C. Ekspozycja 65°C ciągła/85°C okresowa. Długość zamówiona w jednostce handlowej nie jest automatycznie długością jednego obwodu. Projekt uwzględnia przewód zasilający, warunki zwarciowe, rozłączenie, prąd rozruchowy i sumę gałęzi. Nie ustawiaj większego zabezpieczenia, aby ominąć ograniczenie regulatora. Źródło doboru: s. 2 | 1 odpowiedni zestaw aparatów na obwód, wg projektu Dobierz z Interex |
| Przy tym wariancie instalacjiPuszka JB16-02 dla przyłączenia przewodu zimnego | JB16-02 946607-000 jest wskazana przez OEM dla połączenia przewodu zimnego. Dostępne wykonania: JB16-02 bez wspornika oraz pakiet z JB-SB-08. Wybierz zgodnie ze sposobem montażu. Dobierz dławiki, szczelność i montaż do etykiety oraz rysunku dostawy; nie zostawiaj otwartych wejść. Dokumenty OEM różnią się IP66/IP68, więc profil nie deklaruje wyższego IP. Liczba puszek i ich osadzenie wynikają ze schematu; ilość zamawiaj w jednostce podanej w ofercie. Źródło doboru: s. 60 | wg miejsca podłączenia; tylko brakująca puszka lub pakiet
|
| Potwierdź z InterexWybierz jedną drogę sterowania dla dachu i rynien | Dla GM-CW instrukcja zaleca EMDR-10; dla GM-2X(T) handbook przewiduje sterowanie temperaturowe małych obwodów lub pomiar temperatury i wilgoci. Wybór zależy od obiektu, stref i obwodów. Nie sumuj wszystkich regulatorów. Styczniki i zabezpieczenia dobiera projekt; samoregulacja GM-2X nie zastępuje podziału obwodów i ochrony elektrycznej. Źródło doboru: s. 52, 53, 55, 62, 63, 64 | jedno rozwiązanie na obwód lub zaprojektowane strefy Dobierz z Interex |
| Przy tym wariancie instalacjiMały obwód do 30 m: GM-TA z jednym czujnikiem otoczenia | GM-TA 1244-017783 zawiera 1GM-TA-AS 1244-017965. To regulacja temperatury bez czujnika wilgoci, dla obwodu≤30 m; schemat OEM przewiduje maks.C10 i RCD30 mA, regulator zasilany 230 V. Montaż wewnątrz rozdzielnicy na DIN35 mm; wariant 1244-017783/1244-017966 jest zestawem sklepowym z obudową zewnętrzną. Czujnik zamocuj na zewnątrz, najlepiej od północy, bez słońca; przewód czujnika np.3×1,5 mm²≤100 m wg BA, dobierany oddzielnie. Nie stosuj tej drogi do 400 V ani większego obwodu. Źródło doboru: s. 2, 3, 4, 9, 31 | 1 regulator+1 czujnik dostarczony z regulatorem; opcja tylko dla≤30 m
|
| Przy tym wariancie instalacjiObudowa GM-TA-OUTDOOR-BOX tylko przy montażu na zewnątrz | GM-TA-OUTDOOR-BOX 1244-017966 zapewnia montaż zewnętrzny IP65 dla GM-TA. Gdy wybrano wariant regulator+box, nie dokupuj drugiej obudowy; jeśli etykieta pakietu zawiera dodatkowy czujnik, także nie dubluj czujnika używanego do pomiaru. Źródło doboru: s. 4 | 1 obudowa tylko gdy potrzebna i jeszcze niedostarczona
|
| Przy tym wariancie instalacjiEMDR-10: regulator z dwoma czujnikami w dostawie | EMDR-10 449554-000 zawiera 1 czujnik otoczenia VIA-DU-A10,1 czujnik wilgoci HARD-45 z 4 m przewodem, mocowania HARD-46, etykietę i instrukcję. Nie zamawiaj ich ponownie do kompletnego opakowania. Przeczytana BA dotyczyVersion 4/SW5.0 lub nowszego: potwierdź wersję regulatora i własną instrukcję dostawy. Regulator zasilany 230 V; jego wyjście grzania 10 A obciążenia rezystancyjnego/4 A indukcyjnego. Przy GM-2X(T) sterowanie bezpośrednie do 40 m/C10; większy obwód wymaga stycznika. Przy wybranej funkcji ekonomicznej II/III stycznik jest wymagany również dla krótszego kabla. Czujnik otoczenia od północy; HARD-45 w ogrzewanej rynnie, możliwie od południa przy spływie do rury, równolegle do rynny i bez kontaktu z kablem grzejnym. VIA-DU-A10 wymaga oddzielnego przewodu 2×1,5 mm²≤100 m; HARD-45 może być przedłużony do 100 m przewodem 3×1,5 mm². Przewody czujników tej wersji prowadź zgodnie z wymaganiami przewodów sieciowych, nie jako dowolny obwód bezpiecznego napięcia. Źródło doboru: s. 1, 32, 33, 34, 35, 36, 37, 38, 39 | 1 regulator+2 czujniki zawarte w pełnym pakiecie; stycznik wg drogi sterowania
|
| Przy tym wariancie instalacjiElexant 650c: czujnik dachowy i zewnętrzne styczniki | Sam Elexant 650c 1244-022835 jest dostarczany bez czujników. Dokładny wariant sklepu 1244-022835+1244-022795 łączy regulator z 1E650C-R: sprawdź zawartość tego pakietu przed dokupieniem czujnika. Przeczytana BA dotyczy firmwareV0.0.6 lub nowszego; sprawdź wersję i instrukcję dostawy. Regulator ma 2 wyjścia 4 A do sterowania zewnętrznymi stycznikami, do 2 niezależnych stref; wymagany 1E650C-R na każdą używaną strefę dachową. Stycznik i zabezpieczenia dopasuj do obwodu 230 V. OpcjeE650C-G, NTC, SM-TF 130-DI i same wsporniki z tej karty nie tworzą automatycznie pakietu czujnika dachowego. Źródło doboru: s. 1, 71, 72, 73, 74, 75, 76, 77, 105 | 1 regulator; 1 lub 2 czujniki dachowe wg liczby stref, odjąć dostarczony
|
| Przy tym wariancie instalacjiDodatkowa strefa Elexant: E650C-R i właściwy wspornik | E650C-R 1244-022795 zawiera 6 m przewodu 4×0,5 mm² oraz wspornik ZN. Dla 1 strefy i kompletnego wariantu regulator+R nie dokupuj drugiego czujnika. Dla 2 stref potrzebne są 2 czujniki, więc dokup tylko brakujący. Czujnik przy spływie wody do rury, co najmniej 2 cm od kabla; metal czujnika oddziel od wspornika dostarczonymi podkładkami z tworzywa. Przedłużenie dobieraj wg BA: dla 1 mm² dopuszczona całkowita długość 140 m obejmuje fabryczne 6 m. Źródło doboru: s. 71, 72, 73, 74 | 1 czujnik na używaną strefę, tylko brakująca sztuka
|
| Przy tym wariancie instalacjiWspornik CU do rynny miedzianej; ZN jako część zamienna | E650C-R-BRACKET-CU 1244-022799 stosuj, gdy czujnik montujesz w miedzianej rynnie. E650C-R-BRACKET-ZN 1244-022798 jest częścią zapasową; ZN już znajduje się w nowym opakowaniu czujnika. Nie traktuj każdego wspornika jako obowiązkowego dodatku. Przy plastikowej rynnie producent nie podaje ograniczenia materiału wspornika; pozostałą zgodność materiałową sprawdź dla miejsca montażu. Źródło doboru: s. 2, 3 | 1 wspornik CU na czujnik w rynnie miedzianej; ZN tylko brak/serwis
|
| Potwierdź z InterexRAYSTAT-M2: wymagane dwa czujniki i nierozstrzygnięty pakiet sklepu | Dachowe sterowanie RAYSTAT-M2 wymaga 1M2-R-SENSOR 1244-016965 i 1M2-A-SENSOR 1244-016963; M2-G-SENSOR jest do gruntu. Sam regulator ma PCN 1244-016962, zasilanie 230 V i wyjście 16 A; czujnikA jest NTC12 kΩ, nie jest zamienny z NTC2 kΩGM-TA/Elexant ani PTCEMDR. Opcja sklepu opisana jako pakiet dachowy ma PCNsamego czujnikaA, a druga opisuje grunt. Do wyjaśnienia pakietu nie przypisano żadnej z tych opcji jako kompletnego sterowania dachowego. Źródło doboru: s. 6, 7, 18, 19 | 1 regulator+1R+1 A, jeśli wybranoM2; pakiet i schemat wymagają potwierdzenia Dobierz z Interex |
| Serwis / wymianaCzujniki EMDR-10/GM-TA jako części zamienne | HARD-45 i VIA-DU-A10 są już w komplecie EMDR-10. GM-TA-AS jest w komplecie GM-TA. Dobierz część wyłącznie do używanego regulatora: typy PTC/NTC i napięcia nie są zamienne. HARD-45 ma zasilanie sieciowe i wymaga odłączenia przed pracą. Nie dodawaj tych części do nowej kompletnej dostawy. Źródło doboru: s. 32, 35, 36 | tylko wymiana uszkodzonego lub brakującego elementu
|
| Przy tym wariancie instalacjiWielobwodowa rozdzielnica SBS-SMDI-E650c właściwego PCN | Dokładne standardowe wersje 3/6/9/12×16 A i 3/6/9/12×20 A mają wyjścia 230 V dla GM-2X(T), fabryczny 1Elexant 650c, styczniki, aparatyC i RCD30 mA. Zasilanie szafy 400V3P/N/PE nie oznacza wyjść 400 V. Czujniki nie są dostarczane: 1E650C-R na każdą używaną strefę. Wybór liczby obwodów i wartości 16/20 A wymaga projektu, odpowiedniej długości kabla i pełnych schematów dostarczanych z konkretną szafą. Standardowa wersja do wnętrza, +10 do+35°C; outdoor wymaga osobnego wykonania. Nie dokupuj regulatora ani aparatów, które już są w szafie. Źródło doboru: s. 1, 2, 3, 4 | 1 dobrana szafa zamiast niezależnego regulatora i rozdzielnicy
|
| Przy tym wariancie instalacjiOchrona krawędzi i wejść do rur: GM-RAKE | GM-RAKE 912791-000 chroni przewód na ostrych krawędziach oraz mocuje przy wejściu do rury spustowej; UV-odporne opaski są dostarczane z uchwytem. Dla GM-2X(T) w rynnie>200 mm prowadź więcej niż 1 przebieg według projektu; handbook wymaga 2 uchwytów dystansowych na metr rynny. Nie przenoś tej ilości do GM-CW. Źródło doboru: s. 58, 59, 61 | wg liczby krawędzi, rur i szerokości rynny; odjąć uchwyty dostarczone
|
| Przy tym wariancie instalacjiMocowania GM-CLIP dobierane do geometrii rynny | Nie wybieraj rozmiaru z samej nazwy karty. S 1244-013849: szeroki lejek, krawędź≤10 mm; M 1244-013850: rynna półokrągła 100–150 mm, głębokość 65–80 mm, rant≤17 mm; L 1244-013851: profilL140–150 mm, rant≤15 mm. Sprawdź materiał rynny i zgodność elektrochemiczną. OEM opisuje 10 szt./opakowanie, ale jednostkę zakupową zachowaj z karty. Źródło doboru: s. 58, 59, 61 | rysunki PI-M/PI-L: 1 klips na metr dla wskazanej geometriiM/L; S wg układu lejka
|
| Przy tym wariancie instalacjiSzeroki lejek dachowy: GM-HANGER i GM-CLIP-S | GM-HANGER 1244-013852 jest wspornikiem szerokiego lejka o rancie≤20 mm. Liczbę wsporników i klipsów ustala geometria lejka i trasa kabla; sprawdź zgodność materiałów. OEM podaje 5 wsporników/box; dobierz liczbę opakowań zgodnie z jednostką sprzedaży; nie zamawiaj 5 opakowań, jeżeli potrzebujesz 5 wsporników. Źródło doboru: s. 58, 59, 61 | wg konkretnego lejka i liczby przebiegów
|
| Przy tym wariancie instalacjiDach i rynna z mocowaniem do podłoża: GMK-RC | GMK-RC 153651-000 służy do zamocowania kabla; OEM opakowanie 50 klipsów. Liczbę i rozstaw ustala projekt odśnieżania dachu; nie kopiuj ilości z innego typu kabla lub pokrycia. Montaż mechaniczny lub klejony wymaga zgody producenta pokrycia i zachowania szczelności. BA GMK-RC nie dopuszcza tych klipsów do dachów łupkowych ani dachówek; sam fakt dopuszczenia kabla do pokrycia nie potwierdza uchwytu. Źródło doboru: s. 58, 59, 61 | wg projektu dachu, z odjęciem dostarczonych mocowań
|
| Potwierdź z InterexMocowanie klejone i generacja GM-SEAL-02 | Klej do GMK-RC i uchwytów czujnika dobierz do konkretnej powłoki dachu/rynny; oczyść i przygotuj podłoże zgodnie z TDS. Kabel wpinaj po związaniu kleju. Dokumenty OEM różnią się: GM-SEAL-02 opisano jako PU300 ml, a bieżąca karta HTML jako MS Hybrid Polymer 290 ml. Przed zakupem potwierdź PCN/GTIN i etykietę, TDS/SDS partii oraz czas wiązania. Nie podstawiaj czasu, wydajności ani chemii z innej wersji. Źródło doboru: s. 1, 2, 3 | ilość i warunki wg TDS oraz liczby i powierzchni mocowań Dobierz z Interex |
| Potwierdź z InterexPokrycie dachu i rzeczywista trasa odpływu | GM-2X/SA z poliolefiną nie jest odpowiedni na asfalt, bitum i papę: do tych powierzchni wybierz zatwierdzony GM-2XT z fluoropolimerem. Kabel GM-2XT nie oznacza automatycznie dopuszczenia każdego klipsa do każdego dachu. Utrzymuj drogę przepływu wody do odpływu i uwzględnij lokalną głębokość przemarzania; wielkość i rozgałęzienia instalacji ustala projekt. Nie podłączaj kabla zwiniętego w rolkę. Źródło doboru: s. 2 | wg materiałów, wymiarów i warunków obiektu Dobierz z Interex |
| Potwierdź z InterexOdbiór kabla samoregulującego i połączeń | W aktualnej BAHeatTracing: po instalacji i przed rozruchem badaj izolację 2500VDC, wynik≥100MΩ, odłączając regulator i czujniki. RayClic ma własną procedurę 500–2500VDC i≥100MΩ. Weryfikuj PE, zabezpieczenia i działanie sterowania; zapisz długość obwodu i wynik. Te parametry nie zostały przypisane do stałomocowego GM-CW. Instrukcja właściwego przewodu: s. 17 | każdy obwód po montażu i przed uruchomieniem Dobierz z Interex |
| Serwis / wymianaPrzegląd przed zimą, czyszczenie i części serwisowe | Sprawdź drożność rynien/odpływów, stan kabla i mocowań oraz działanie RCD i regulatora. Czujnik musi mieć kontakt z reprezentatywną wodą/śniegiem, bez osadów. Uszkodzonego zestawu GM-2X-SA nie naprawiaj: instrukcja wymaga zastąpienia całości. Dla kabla na metry naprawa może używać tylko właściwego zatwierdzonego rozwiązania. Instrukcja właściwego przewodu: s. 18, 19 | przed sezonem zimowym i po uszkodzeniu Dobierz z Interex |
To zestawienie dotyczy dokładnej wybranej opcji kabla. Parametrów, czujników i napięcia nie przenoś pomiędzy systemami.
Przed zakupem potwierdź materiał i geometrię dachu/rynien, długości, obszar zimny/ciepły, strefę przemarzania oraz warunki zasilania.
Ilości mocowań i czujników wynikają z wybranego wariantu instalacji; odejmij elementy faktycznie dostarczone.
Dla montażu klejonego wymagane TDS/SDS i etykieta dostarczanej generacji GM-SEAL-02; bez tego przypisanie zakupowe kleju pozostaje wstrzymane.
Instrukcja montażu producenta (EN/PL) · wersja RAYCHEM-IM-CDE1547-HeatTracing-EN-2609-ver2 · dobór dla SKU 446105-000
Dane techniczne i opis produktu
Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex.
GM-2X / IceStop - dachy, rynny i odpływy bez przypadkowych akcesoriów
GM-2X jest systemem do ochrony dachów, rynien i rur spustowych przed lodem. O skuteczności decyduje projekt trasy, mocowanie, sterowanie i prawidłowe przejścia przez rynny oraz spusty.
Dostępność Raychem / Chemelex: produkty standardowo dostępne na stanie, wysyłka zwykle do 3 dni. Przy większych ilościach, odcinkach ciętych i systemach przemysłowych termin potwierdzamy przed realizacją.
| Element systemu | Do czego / do jakich przewodów | Co sprawdzamy przed doborem |
|---|---|---|
| Przewód GM-2X / zestawy GM-2X-SA | rynny, rury spustowe, kosze, krawędzie dachu | Sprawdzamy długości rynien, liczbę spustów, materiał dachu i wymagany sposób prowadzenia. |
| Zasilanie i zakończenie | CCE-06-CR, RayClic | Dobór zależy od wersji przewodu i sposobu wykonania połączeń. |
| Mocowanie | uchwyty rynnowe/dachowe, prowadzenie w rurach spustowych, elementy RayClic | Przewód nie może leżeć przypadkowo ani być narażony na uszkodzenia mechaniczne. |
| Sterowanie | Elexant 450c, regulatory śnieg/lód zależnie od instalacji | Sterowanie dobieramy do dachu, rynien i oczekiwanej automatyki pracy. |
Ważne: W systemach dachowych sprawdzamy odpływ wody po rozmrożeniu. Sam przewód w rynnie nie rozwiązuje problemu, jeżeli zamarza rura spustowa albo odpływ.
Chemelex RAYCHEM IceStop – samoregulujący przewód grzejny do odladzania dachu, rynien i rur spustowych
System przeciwoblodzeniowy, który tworzy drożne ścieżki odpływu wody z dachu i rynien. Przewód samoregulujący dopasowuje moc grzania do warunków otoczenia, ograniczając ryzyko przegrzewania i „hot spotów”.
Zastosowanie
RAYCHEM IceStop to przewód grzejny do systemów przeciwoblodzeniowych, stosowany w celu zapewnienia odpływu wody i ograniczenia lodu oraz sopli.
- Dachy: gont, papa, blacha, drewno, tworzywa
- Rynny: metalowe, plastikowe, drewniane
- Rury spustowe: metalowe i plastikowe

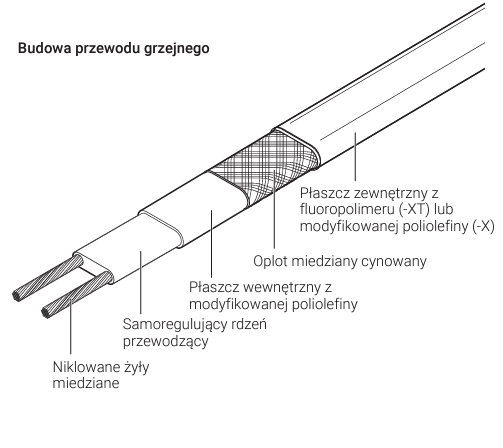

Budowa przewodu (IceStop)
- Płaszcz zewnętrzny: fluoropolimer (−XT) lub modyfikowany poliolefinowy (−X)
- Oplot z cynowanej miedzi
- Wewnętrzna izolacja z modyfikowanego poliolefinu
- Rdzeń samoregulujący (polimer przewodzący)
- Żyły z miedzi niklowanej
Dobór wariantu płaszcza: −XT vs −X
- −XT (fluoropolimer) – maksymalna odporność mechaniczna, chemiczna i na ścieranie
- −X (poliolefin) – bardziej ekonomiczny do mniej wymagających zastosowań
Dobór i montaż systemu IceStop – zapytaj o wycenę
Przygotujemy dobór (moc, długości obwodów, sterowanie, zabezpieczenia) i kompletną listę osprzętu do rynien, rur spustowych i dachu.
Kable grzewcze sprzedawane u Nas przed wysłaniem przechodzą profesjonalne pomiary elektryczne, dzięki czemu mają Państwo pewność, że kabel grzewczy jest sprawny. Wydruk z pomiarów umieszczamy na fakturze oraz opakowaniu kabla. Wyniki pomiarów można przekazać elektrykowi który przeprowadza instalacje.
Przewód grzejny Chemelex RAYCHEM GM-2X(T) oraz GM-2X-C zapobiegają gromadzeniu się śniegu i lodu w rynnach i na dachach.
Przewód grzejny ICESTOP GM-2X(T) oraz ICESTOP GM-2X-C składa się z dwóch żył miedzianych zatopionych w polimerowym rdzeniu przewodzącym. W miarę przepływu prądu przez rdzeń, przewód grzejny reguluje swoją moc grzewczą w zależności od warunków otoczenia. Funkcja samoregulacji eliminuje gorące punkty i skutkuje lepszą kontrolą temperatury w celu ochrony materiałów dachowych i rynnowych.
Przewód grzejny jest dostępny z płaszczem zewnętrznym z fluoropolimeru (-XT), który zapewnia maksymalną odporność na ścieranie, chemikalia i uszkodzenia mechaniczne; lub z płaszczem zewnętrznym z poliolefiny (-X), który jest bardziej ekonomiczny dla mniej wymagających zastosowań
Moc znamionowa:
ICESTOP GM-2X(T):
36W/m w wodzie lub śniegu o temperaturze 0°C
18W/m w powietrzu o temperaturze 0°C
ICESTOP GM-2X-C:
54W/m w powietrzu o temperaturze 10°C
Zastosowania:
✅Dachy
-Smoła, Gonty, Łupki, Blachodachówka, Blachodachówka ceramiczna, Metal, Tworzywa Sztuczne
✅Rynny
-Metal, Plastik, Drewno
✅Rury spustowe
-Metal, Plastik
Montaż Przewodu z GM-Hanger
Dane techniczne:
| Model | GM-2X(T) | GM-2X-C |
| Moc znamionowa | 36W/m w wodzie lub śniegu o temperaturze 0°C 18W/m w powietrzu o temperaturze 0°C |
54W/m w powietrzu o temperaturze 10°C |
| Powłoka zewnętrzna | GM-2X: Poliolefina GM-2XT: Fluoropolimer |
Fluropolimer |
| Napięcie zasilania | 230V | |
| Minimalna temperatura instalacji | -18°C | |
| Maksymalna temperatura odziaływania przy pracy ciągłej | 65°C | |
| Maksymalna temperatura okresowego oddziaływania | 85°C | |
| Żyły zasilające | 1,2 mm² niklowana miedź | |
| Minimalny promień gięcia | 16 mm | |
Maksymalna długość obwodu dla modelu GM-2X(T) przy temperaturze rozruchu 0°C
| Wartość zabezpieczenia | Długość obwodu |
| 6A | 25 m |
| 10A | 40 m |
| 13A | 50 m |
| 16A | 60 m |
| 20A | 80 m |
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
Dobór, montaż i serwis
Mariusz Czapnik · wsparcie techniczne Interex
602 551 555 · interexkatowice@gmail.com
Zapytaj o dobór i montaż
