GM-RAKE · ochrona krawędzi i separator
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu
GM-RAKE · ochrona krawędzi i separator · 912791-000

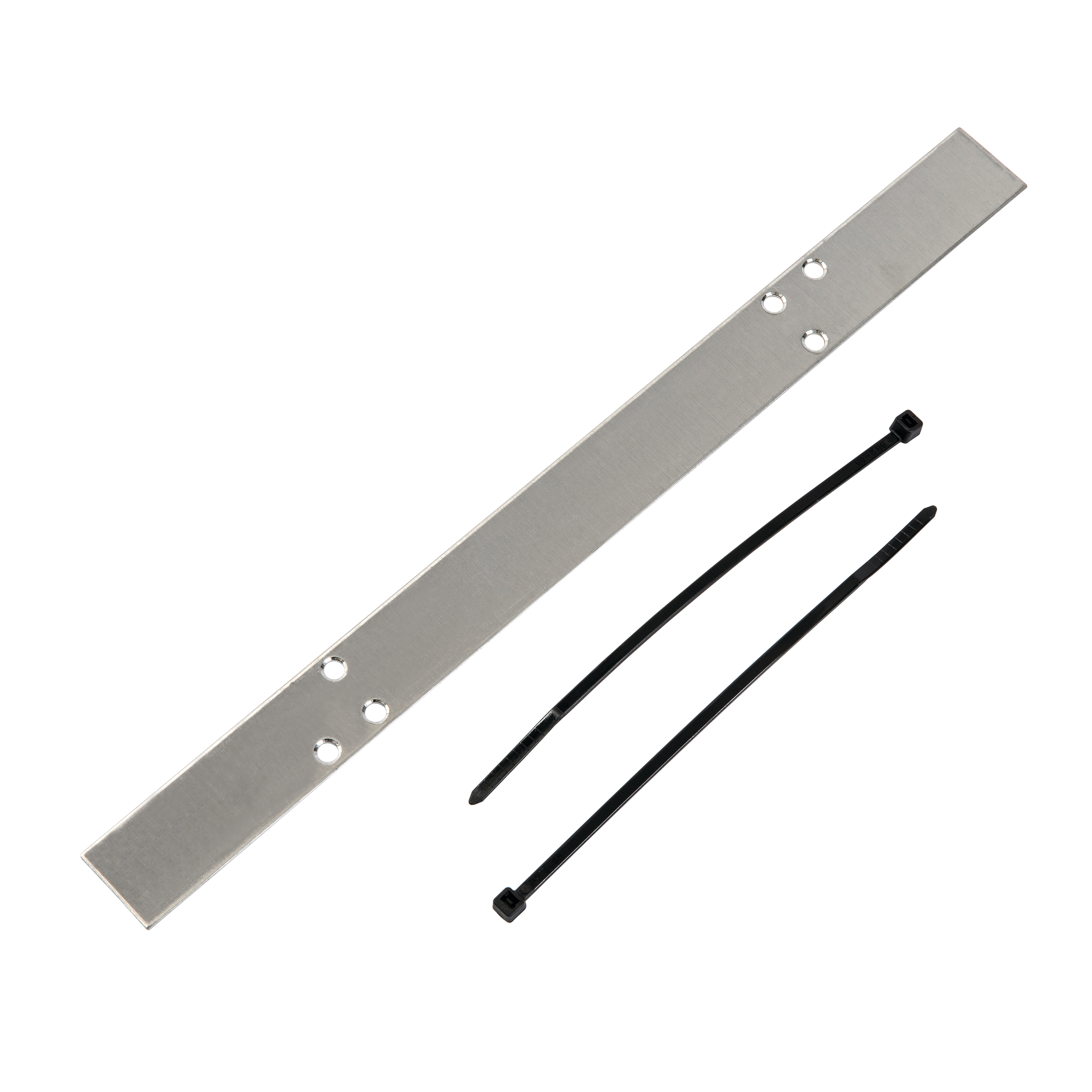

GM-RAKE 912791-000: wspornik ochrony krawędzi i separator przewodów, długość 300 mm, rozstaw otworów 150 mm; stal VA i opaski odporne na UV. Rozstaw zależy od właściwego systemu i rysunku montażu; nie jest jedną uniwersalną liczbą dla wszystkich rynien.
Potwierdzony zakres dostawy
- 1 wspornik GM-RAKE; instrukcja pokazuje 2 opaski, a katalog potwierdza opaski UV jako wyposażenie — nie doliczaj ich ponownie.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexWłaściwy GM-RAKE i wyposażenie | GM-RAKE 912791-000: wspornik ochrony krawędzi i separator przewodów, długość 300 mm, rozstaw otworów 150 mm; stal VA i opaski odporne na UV. Rozstaw zależy od właściwego systemu i rysunku montażu; nie jest jedną uniwersalną liczbą dla wszystkich rynien. Własna instrukcja INST152 pokazuje ochronę na wejściu przewodu do spustu oraz separator i zmianę orientacji dla szerokości poniżej/powyżej 300 mm. Własna instrukcja producenta: s. 1, 2 | 1 wspornik na potwierdzone miejsce ochrony; opaski w dostawie Dobierz z Interex |
| Potwierdź z InterexRozstaw dla dokładnego systemu | INST152 pokazuje 500 mm w rynnie <300 mm. EU1000 s.61 podaje 2 wsporniki/m dla wielokrotnego prowadzenia GM-2X(T) w rynnie >200 mm; s.57 ogólnie podaje separator co 100 cm. Własna GM-CW EU0514 s.11 podaje co 1 m dla dwóch przebiegów w rynnie >200 mm. Dobierz instrukcję do rzeczywistego przewodu i geometrii; nie uśredniaj tych wartości. Własna instrukcja producenta: s. 1 | 500 mm albo 2 szt./m lub 1 szt./m wyłącznie w opisanym właściwym zastosowaniu Dobierz z Interex |
| Potwierdź z InterexWejście do rury spustowej | GM-CW wymaga zamocowania przewodu na górze każdej rury spustowej: 1 GM-RAKE na przewód grzejny. Przewód prowadź do strefy niezamarzającej. Wspornik chroni krawędź, nie stanowi zakończenia ani połączenia elektrycznego. Własna instrukcja producenta: s. 1 | 1 GM-RAKE na przewód w wejściu do spustu według GM-CW Dobierz z Interex |
| Potwierdź z InterexPrzewód i pokrycie dachu | Powiązania dotyczą GM-2X/GM-2XT oraz GM-2CW/GM-4CW zgodnie z ich własnymi instrukcjami. Przy asfalcie, bitumie i papie katalog wymaga GM-2XT dla systemu samoregulującego. Przewodu stałomocowego GM-CW nie wolno skracać ani krzyżować; sam wspornik nie potwierdza całego projektu. Źródło doboru: s. 7, 8, 10, 11 | 1 kontrola dokładnego przewodu i podłoża Dobierz z Interex |
Kup tylko brakujące elementy po sprawdzeniu dostawy i projektu. Opakowania przeliczaj na liczbę rzeczywiście potrzebnych sztuk.
Relacje z przewodami i urządzeniami są informacją o zastosowaniu; nie oznaczają ponownego zakupu całego urządzenia.
Ostateczne ilości i montaż wymagają danych konkretnego dachu, wpustu, przewodu oraz sprawdzenia fizycznej dostawy.
Sprawdzone dokumenty producenta (PL i wspólne rysunki RIM-DT; rysunki GM-RAKE; EN instrukcje systemów oraz DS; OEM HTML EN-GB) · wersja Raychem-IM-INST152-GMRake-ML-2504 · dobór dla SKU 912791-000
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Do jakiego systemu stosujemy ten element?
| System | RayClic / KBL / mocowania dachowe Raychem-Chemelex |
|---|---|
| Przewody | BTV, QTVR, XTV, KTV, XL-Trace, GM-2X, FrostGuard i kompatybilne przewody samoregulujące zgodnie z instrukcją producenta |
| Zastosowanie | zasilanie, rozgałęzienie, połączenie, zakończenie, mocowanie lub prowadzenie przewodu w systemie grzewczym |
| Co sprawdzamy | typ przewodu, miejsce montażu, temperaturę pracy, promień gięcia, zasilanie, zabezpieczenia, sterowanie i dostęp serwisowy |
Ważne: RayClic i akcesoria KBL dobieramy jako część kompletnego systemu, a nie jako przypadkową puszkę lub uchwyt.
Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex.
Mocowanie dachowe i rynnowe - do czego stosować?
W systemach dachów, rynien i rur spustowych przewód musi być prowadzony i zamocowany tak, żeby grzał tam, gdzie tworzy się lód, a jednocześnie nie był uszkadzany mechanicznie.
| Element | Do czego pasuje | Uwagi techniczne |
|---|---|---|
| GM-Hanger | GM-2X / zestawy GM-2X w rurach spustowych | Zawieszenie przewodu w pionowym spustcie lub trudnym odcinku, gdy przewód nie może wisieć przypadkowo. |
| Uchwyt rynnowy / dachowy | GM-2X, FroStop Black zależnie od systemu | Dobór zależy od materiału rynny, dachu, rozstawu i sposobu prowadzenia przewodu. |
| Sterowanie | regulator śnieg/lód lub termostat zależnie od instalacji | Sterowanie dobiera się do dachu, rynien, odpływu i oczekiwanej automatyki. |
Ważne: W dachu najpierw projektujemy drogę wody po rozmrożeniu. Sam kabel w rynnie nie wystarczy, jeżeli zamarza odpływ lub rura spustowa.
GM-RAKE - wspornik mocujący do przewodów grzewczych Raychem
GM-RAKE to wspornik mocujący do przewodów grzewczych Raychem stosowany w instalacjach ochrony przed oblodzeniem. Pomaga prawidłowo poprowadzić przewód w newralgicznych miejscach.
Zastosowanie
- systemy ogrzewania rynien, krawędzi i odpływów,
- mocowanie przewodów grzewczych Raychem,
- uzupełnienie kompletnego systemu IceStop.
Na co zwracamy uwagę przy doborze
- typ przewodu Raychem,
- miejsce montażu i warunki mechaniczne,
- rozmieszczenie mocowań zgodnie z projektem trasy.
Ważne: Elementy Raychem dobieramy jako część systemu. Weryfikujemy przewód, sterowanie, zabezpieczenia i pomiary po wykonaniu.
Dobieramy, dostarczamy, montujemy, konfigurujemy, uruchamiamy i serwisujemy. Klient sklepu internetowego dostaje wsparcie techniczne oraz dobór pod realne warunki instalacji. Marka i wizytówka nie instalują - instaluje doświadczenie.
