IEK-20-M — kompletacja instalacji
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja komponentu i instalacji
IEK-20-M — kompletacja instalacji · 1244-000965
Brak potwierdzonej własnej BA IEK-20-M; instrukcje innych wykonań IEK nie zostały przypisane jako własne.
Zawartość zestawu i sprawdzenie dostawy
- IEK-20-M 1244-000965: przejście przewodu przez blaszany płaszcz izolacji z płytką montażową. Źródła systemowe wskazują HWAT-L/M, XL2-ZH i FS-C10-2X.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexOsłona przejścia przez płaszcz | IEK-20-M 1244-000965: przejście przewodu przez blaszany płaszcz izolacji z płytką montażową. Źródła systemowe wskazują HWAT-L/M, XL2-ZH i FS-C10-2X. Nie jest to elektryczne zakończenie ani ciśnieniowy dławik wejścia do rury. Źródło doboru | 1 na odpowiednie przejście Dobierz z Interex |
| Przy tym wariancie instalacjiWłaściwy kabel HWAT-L/M lub FS-C10-2X | Mapowanie ograniczono do kabli wskazanych z dokładnymi PCN w OEM. HWAT-R ma osobne przejście IEK-25-04; nie stosuj IEK-20-M jako uniwersalnego przepustu. Źródło doboru: s. 1, 2 | Metry i właściwe wykonanie według projektu; pomiń kabel, który już masz
|
| Przy tym wariancie instalacjiCE20-01 przy trasie do skrzynki | Jeżeli ta trasa wymaga przyłączenia HWAT-L/M lub FS-C10-2X do właściwej skrzynki, CE20-01 zawiera przyłączenie i zakończenie. IEK-20-M nie zastępuje tego zestawu. Źródło doboru: s. 2 | 1 tylko jeśli to wybrane przyłączenie i jeszcze go nie ma
|
| DobórWłasna BA i wykonanie płytki | OEM zasoby rodziny prowadzą do instrukcji IEK-20-PI i IEK-25-04; nie odczytano ich jako własnej BA IEK-20-M. Wymiary, mocowanie i uszczelnienie konkretnej płytki wymagają instrukcji dostarczonej generacji. Źródło doboru | Potwierdzenie wykonania przed montażem Dobierz z Interex |
Brak potwierdzonej własnej BA IEK-20-M; instrukcje innych wykonań IEK nie zostały przypisane jako własne.
Brak potwierdzonej własnej BA — dokument gospodarza nie jest instrukcją tego komponentu.
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie

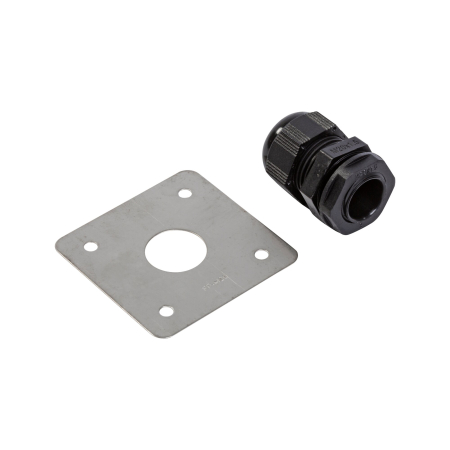

IEK-20-M - zestaw wejścia pod izolację dla przewodu grzejnego - Chemelex Raychem
Kupuj u fachowca - Interex Katowice Mariusz Czapnik. System HWAT dobieramy jako całość: przewód, zestawy przyłączeniowe, sterowanie, rozdzielnicę, oznaczenia, izolację, zasilanie i zabezpieczenia. Klient sklepu internetowego dostaje realne wsparcie techniczne, a nie sam karton.
Zastosowanie
przejście przewodu grzejnego przez płaszczyźnie izolacji termicznej rurociągu.
- utrzymanie temperatury ciepłej wody użytkowej albo element systemu HWAT,
- dobór pod długość tras, izolację rur, temperaturę utrzymania i zabezpieczenia,
- możliwość dostawy, montażu, uruchomienia, pomiarów i serwisu przez Interex.
Dane techniczne i identyfikacja
| Producent | Chemelex Raychem |
| Rodzina | Element montażowy |
| Symbol | IEK-20-M |
| Funkcja | zestaw wejścia pod izolację dla przewodu grzejnego |
| Nr katalogowy | 1244-000965 |
| EAN | 5414506004090 |
| Jednostka handlowa | szt. |
| Cena bazowa SHE netto 01/2026 | 103.00 zł |
Dokumenty i źródła producenta
FAQ
Czy HWAT zastępuje klasyczną cyrkulację?
Może utrzymywać temperaturę CWU na trasie bez pętli cyrkulacyjnej albo ograniczać czas oczekiwania na ciepłą wodę. Wymaga jednak poprawnej izolacji rur i dobrego sterowania.
Czy sam przewód wystarczy?
Nie. Potrzebne są odpowiednie zestawy przyłączeniowe, zakończenia, sterowanie, zabezpieczenia, oznaczenia i kontrola instalacji.
