Raychem / Chemelex
FS-C10-2X
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Przewód i osprzęt
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja instalacji ochrony rur i rynien przed zamarzaniem
FS-C10-2X · P000000732
FS-C10-2X P000000732, 230 V AC, 10 W/m przy +5°C; do 90°C ciągłej ekspozycji, promień gięcia ≥10 mm. RCD 30 mA i oplot do PE. Do wstępnego doboru przyjmujemy limit 20 A z karty przewodu: maks. 150 m przy 16 A i 180 m przy 20 A według specyfikacji. Dokładne długości zależne od napięcia i temperatury startu potwierdza projekt; tabela rozruchu 0°C jest opisana przez producenta dla 240 V AC.
Potwierdzony zakres dostawy
- Samoregulujący przewód FS-C10-2X, długość zgodna z zamówioną jednostką handlową.
- Przyłącze, zakończenie, sterowanie i materiały instalacyjne dobiera się oddzielnie.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Przy tym wariancie instalacjiPrzyłącze zasilania i zakończenie: CE20-01 | Dla zakończenia w puszce zastosuj CE20-01 734312-000. Komplet zawiera przyłącze z dławikiem M20 i elementy zakończenia jednego odcinka. To jedna z dwóch dróg podłączenia: CE20-01 z puszką albo CCE-06-CR z przewodem zimnym. Końce chroń przed wodą, żył zasilających nie zwieraj; obkurczanie i zaciskanie wykonaj według kolejnych rysunków instrukcji. Źródło doboru: s. 2, 3, 4, 5, 6, 7, 8, 9 | 1 komplet na 1 samodzielny odcinek, jeżeli wybrano podłączenie w puszce
|
| Przy tym wariancie instalacjiPuszka JB16-02 do wybranego przyłącza CE20-01 | JB16-02 946607-000 jest właściwą puszką do tego rozwiązania. Zamontuj ją dostępnie, z wejściami przewodów skierowanymi tak, aby nie zbierały wody; zamknij niewykorzystane otwory i uszczelnij przejścia. Wariant bez wspornika wymaga mocowania do ściany lub dobranego wspornika. Wymiar przewodu zasilającego i liczba puszek wynikają ze schematu instalacji. Źródło doboru: s. 2, 3, 4, 5, 6, 7, 8, 9 | zwykle 1 puszka na 1 przyłącze; rozgałęzienia wg projektu
|
| Przy tym wariancie instalacjiAlternatywne przyłącze z przewodem zimnym: CCE-06-CR | CCE-06-CR 1244-021907 zawiera połączenie przewodu grzejnego z przewodem zimnym i zakończenie. Przewód zimny dobierz oddzielnie: 3 × 1,5 mm² lub 3 × 2,5 mm², średnica zewnętrzna 6–11 mm, odpowiednia odporność ogniowa. Przekrój ustala projekt obwodu; sam zestaw nie zawiera przewodu zasilającego. Minimalna temperatura montażu zestawu −10°C, warunki czyste i suche. Źródło doboru: s. 2, 3, 6, 7, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18 | 1 komplet na 1 odcinek, zamiast drogi CE20-01
|
| WymaganeObwód FS-C10-2X i warunki rozruchu | FS-C10-2X P000000732, 230 V AC, 10 W/m przy +5°C; do 90°C ciągłej ekspozycji, promień gięcia ≥10 mm. RCD 30 mA i oplot do PE. Do wstępnego doboru przyjmujemy limit 20 A z karty przewodu: maks. 150 m przy 16 A i 180 m przy 20 A według specyfikacji. Dokładne długości zależne od napięcia i temperatury startu potwierdza projekt; tabela rozruchu 0°C jest opisana przez producenta dla 240 V AC. Tabela referencyjna producenta dla 240 V AC i 0°C: C4 45 m, C6 70 m, C10 110 m, C13 130 m, C16 150 m, C20 180 m. Do instalacji 230 V i innej temperatury startu Interex potwierdza właściwy obwód; rozbieżny limit 25 A z instrukcji zbiorczej wymaga wyjaśnienia producenta. Instrukcja właściwego przewodu: s. 5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19 | projekt każdego obwodu przed doborem zabezpieczenia Dobierz z Interex |
| WymaganeMocowanie przewodu na rurze: GT-66 albo GS-54 | Użyj taśmy na bazie włókna szklanego. GT-66 C77220-000 stosuje się na rurach innych niż stal nierdzewna, przy temperaturze montażu co najmniej +5°C. GS-54 C77221-000 jest właściwa także do stali nierdzewnej i montażu poniżej +5°C, z zachowaniem temperatur dopuszczonych dla całej instalacji. Przewód układaj w dolnej ćwiartce rury, około 45° od dolnej osi; mocuj nie rzadziej niż co 300 mm. Nie używaj metalowych zacisków ani zwykłej taśmy PVC. Instrukcja właściwego przewodu: s. 5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19 | liczba mocowań wg długości i kształtek; rolki GT-66 20 m lub GS-54 16,5 m
|
| Przy tym wariancie instalacjiRura z tworzywa i taśma aluminiowa ATE-180 | Taśmę aluminiową ATE-180 zastosuj tylko tam, gdzie wymaga jej projekt rozprowadzenia ciepła na rurze. Dobór zależy od tworzywa, temperatury pracy i strat ciepła; jej użycie może zmienić moc przewodu. Nie zastępuje obliczeń ani sprawdzenia odporności rury. Minimalna temperatura montażu ATE-180 wynosi 0°C, rolka 55 m. Materiał rury i sposób pokrycia potwierdza Interex. Instrukcja właściwego przewodu: s. 5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19 | wg rzeczywistej długości pokrycia i projektu
|
| WymaganeIzolacja termiczna, kształtki i przepusty | Dobierz suchą izolację do średnicy rury, wymaganej temperatury i najniższej temperatury otoczenia. Uwzględnij zawory, kołnierze, podpory i przejścia przez ściany. Izolacja musi być ciągła, a na zewnątrz osłonięta przed wodą. Krawędzie płaszcza i przepustów zabezpiecz przed przecięciem kabla; miejsca wejść i mocowania dobierz do rzeczywistej grubości izolacji. Instrukcja właściwego przewodu: s. 5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19 | wg długości instalacji, kształtek i przejść; dobór Interex Dobierz z Interex |
| WymaganeOznakowanie ogrzewanej rury | Umieść na zewnętrznej powierzchni izolacji widoczne etykiety informujące o ogrzewaniu elektrycznym, przynajmniej co 5 m i przy istotnych elementach instalacji. Wybrano polską etykietę LAB-ETL-PL 258203-000. Instrukcja właściwego przewodu: s. 5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19 | co najmniej 1 etykieta na każde 5 m ogrzewanej trasy, dodatkowo przy elementach
|
| WymaganeRegulator temperatury i właściwy czujnik | Wybierz jeden sposób sterowania: Raystat V5 albo AT-TS-14. Dla AT-TS-14 obowiązuje bezpośrednie obciążenie do 16 A i maksymalnie 150 m FS-C10-2X; dla większego obwodu potrzebny jest odpowiedni projekt ze stycznikiem. Raystat V5 ma w komplecie czujnik NTC 2 kΩ z przewodem 5 m i szynę DIN; AT-TS zawiera czujnik PTC KTY 83-110 3 m. Nie kupuj drugiego czujnika do nowego regulatora. Dla pomiaru na rurze czujnik AT-TS umieść pod izolacją, 90–120° od przewodu i co najmniej 1 m od końca rury lub kształtek. AT-TS-14 nie jest zalecany do pomiaru otoczenia. Czujników podłogowych i PTC/NTC nie zamieniaj między regulatorami. Instrukcja właściwego przewodu: s. 5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19 | 1 regulator na strefę lub układ sterowania wg schematu; czujnik w dostawie
|
| Przy tym wariancie instalacjiStycznik, obudowa i przewody sterowania | Dobierz stycznik i obudowę, jeżeli prąd lub liczba obwodów wymagają pośredniego sterowania. AT-TS przełącza do 16 A, Raystat V5 do 25 A; zabezpieczenie przewodu grzejnego i dopuszczalna długość pozostają właściwe dla jego modelu. Przewody czujników prowadź zgodnie z instrukcją regulatora, z wymaganym ekranowaniem w pobliżu tras energetycznych. Dla pomiarów izolacji odłącz elektronikę. Źródło doboru: s. 2, 3, 4, 5, 12, 13 | wg obciążenia i schematu instalacji; dobór Interex Dobierz z Interex |
| Serwis / wymianaCzujnik HARD-69 — tylko wymiana serwisowa AT-TS | HARD-69 133571-000 jest zapasowym czujnikiem PTC do AT-TS-13 / AT-TS-14. Czujnik jest już dołączony do nowego termostatu; ten element dobiera się dopiero przy wymianie. Nie stosuj go jako czujnika NTC regulatora Raystat V5. Źródło doboru: s. 2, 3, 4, 5, 12, 13 | 1 sztuka tylko przy wymianie uszkodzonego czujnika AT-TS
|
| Przy tym wariancie instalacjiRozgałęzienie TE-01-CR w instalacji FS-C10-2X | Specyfikacja projektowa FS-C10-2X wskazuje TE-01-CR 1244-003202, z elementami zakończeń. Stosuje się go tylko dla zaprojektowanego trójnika, zgodnie z pełną instrukcją obkurczania i zaciskania. Zgodność FS-C10-2X wynika z aktualnej specyfikacji projektowej, ponieważ starsza lista nazw w instrukcji trójnika wymienia FS-A/B. Ilość końcówek wylicz ze schematu. Źródło doboru: s. 2 | 1 komplet na wymagane rozgałęzienie, tylko jeżeli występuje
|
| WymaganePomiary FS-C10-2X przed zakryciem i uruchomieniem | Pełna instrukcja wymaga sprawdzenia izolacji kabla pomiędzy żyłami a oplotem testerem 2500 V DC; wynik nie mniejszy niż 100 MΩ. Wykonaj pomiary przed montażem, przed założeniem izolacji i przed uruchomieniem, z odłączonym sterowaniem. Zapisz wyniki dla każdego obwodu oraz sprawdź PE, RCD, temperaturę i działanie regulatora. Instrukcja właściwego przewodu: s. 16, 17, 18, 19 | protokół dla każdego obwodu Dobierz z Interex |
| Przy tym wariancie instalacjiMufa S-06 — tylko dla zaprojektowanego połączenia | S-06 054953-000 dobierz tylko wtedy, gdy projekt wymaga połączenia dwóch odcinków tego samego zgodnego przewodu. Pełna instrukcja wymienia FS-C10-2X i H612/H622 oraz pokazuje osobne przygotowanie obu stron, zaciskanie żył i oplotu oraz kolejne warstwy obkurczania. Zestaw nie jest przyłączem zasilania ani końcówką wolnego odcinka. Łączna długość połączonego obwodu pozostaje ograniczona tabelą właściwego przewodu; nie zwiększaj jej przez dodanie mufy. Źródło doboru: s. 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 | 1 mufa na 1 wymagane połączenie dwóch odcinków
|
| Przy tym wariancie instalacjiKBL-10 — alternatywne mocowanie FS-C10-2X | KBL-10 102823-000 to opakowanie 100 opasek długości 370 mm, wskazane przez specyfikację FS-C10-2X do rur do DN80. Producent podaje około 30 m rury na opakowanie; rzeczywiste zużycie zależy od kształtek i przebiegu. Dobierz je jako alternatywę mocowania w odpowiednich miejscach, z ochroną płaszcza przed zgnieceniem. Źródło doboru: s. 2 | wg zaprojektowanej liczby mocowań; opakowanie 100 szt., orientacyjnie 30 m rury
|
| Przy tym wariancie instalacjiWejście przez metalowy płaszcz izolacji: IEK-20-M | Specyfikacja FS-C10-2X wskazuje IEK-20-M 1244-000965 do przejścia przewodu przez metalowy płaszcz izolacji. Ilość wynika z liczby rzeczywistych przejść. Przed zamówieniem Interex potwierdza szczegółową instrukcję konkretnego zestawu i dopasowanie do płaszcza; do tego czasu wejście pozostaje elementem doboru instalacji. Źródło doboru: s. 2 | 1 zestaw na wymagane przejście przez metalowy płaszcz, po potwierdzeniu instrukcji Dobierz z Interex |
| Przy tym wariancie instalacjiWspornik do wybranego termostatu AT-TS | Przy montażu AT-TS-13 / AT-TS-14 na rurze wybierz zgodny wspornik: SB-100 192932-000, SB-101 990944-000, SB-110 707366-000 albo SB-111 579796-000. W wybranych podstawowych wersjach regulatorów wspornik nie jest dołączony. Do SB-100/101/111 potrzeba 2 oddzielnych obejm, do SB-110 1 obejmy. Dobierz obejmy do średnicy rury i mocuj nimi podstawę wspornika; samego przewodu grzejnego nie ściskaj metalową obejmą. Mocowanie do ściany stanowi odrębny wariant. Źródło doboru: s. 2, 3, 4, 5, 12, 13 | 1 wspornik na termostat na rurze; 1 lub 2 obejmy wg typu wspornika
|
| Przy tym wariancie instalacjiWspornik do regulatora Raystat V5 na rurze | Dla montażu Raystat V5 na rurze karta akcesoriów potwierdza SB-100 192932-000, SB-101 990944-000 lub SB-110 707366-000. Wybrana podstawowa wersja Raystat zawiera szynę DIN, ale nie zawiera wspornika rurowego. Do SB-100/101 potrzeba 2 oddzielnych obejm, do SB-110 1 obejmy; ich średnicę ustala projekt. Nie przenoś kompatybilności innych wsporników tylko na podstawie podobnego wymiaru. Źródło doboru: s. 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 82, 83, 84, 85, 103, 104, 107 | 1 wspornik na regulator na rurze; 1 lub 2 obejmy wg typu
|
| Przy tym wariancie instalacjiRedukcja M25/M20 dla wejścia AT-TS | Przy podłączaniu zestawu z dławikiem M20 przez wejście M25 wybranego AT-TS producent wskazuje redukcję PA M25/M20 184856-000. Dobierz ją tylko dla takiej konfiguracji wejścia, z zachowaniem uszczelnienia obudowy. Nie jest potrzebna automatycznie do każdej puszki, trasy z przewodem zimnym ani regulatora Raystat V5. Źródło doboru: s. 4, 12, 13 | 1 sztuka na wymagane wejście M25/M20 w termostacie AT-TS
|
Dobór wymaga danych obiektu: długości i materiału rury lub rynny, temperatur, sposobu montażu, zasilania oraz zakresu dostawy.
Dokładną długość obwodu dla napięcia 230 V i temperatury startu potwierdza Interex; tabela rozruchowa dostępnego przeglądu jest dla 240 V.
Wymaga wyjaśnienia rozbieżny limit 20 A / 25 A; obecny dobór pozostaje przy 20 A.
Instrukcja montażu producenta (EN) · wersja RAYCHEM-IM-CDE1547-HeatTracing-EN-2609-ver2 · dobór dla SKU P000000732
Dane techniczne i opis produktu
FroStop / FS-C10 - kompletny system ochrony przed zamarzaniem
FroStop i FS-C10 stosuje się do ochrony rurociągów albo wybranych układów przeciwzamarzaniowych. Komplet systemu to przewód, zestaw przyłączeniowo-zakończeniowy, puszka, mocowanie, sterowanie i oznaczenie.
Dostępność Raychem / Chemelex: produkty standardowo dostępne na stanie, wysyłka zwykle do 3 dni. Przy większych ilościach, odcinkach ciętych i systemach przemysłowych termin potwierdzamy przed realizacją.
| Element systemu | Do czego / do jakich przewodów | Co sprawdzamy przed doborem |
|---|---|---|
| Przewód | FroStop Black, FS-..-2X / FS-C10-2X | Sprawdzamy medium, średnicę rury, izolację, temperaturę otoczenia i wymaganą temperaturę utrzymania. |
| Zasilanie i zakończenie | CE20-01, CCE-03-CR, CCE-06-CR | Zestaw dobiera się do dokładnego typu przewodu. Nie każdy CE/CCE pasuje do każdego kabla. |
| Puszka i mocowanie | JB16-02, GS-54, GT-66, ATE-180 | GS-54 można stosować m.in. na stal nierdzewną; GT-66 do rurociągów innych niż nierdzewne i przy temperaturze montażu powyżej 5°C. |
| Sterowanie | RAYSTAT V5, Elexant 450c, AT-TS | Dobieramy czujnik, próg załączenia, alarm i miejsce montażu sterownika. |
Ważne: Przewodu grzejnego nie dobiera się wyłącznie po metrach. Liczy się strata ciepła, izolacja, temperatura minimalna, sposób zasilania i dopuszczalna długość obwodu.
🔥 Przewód grzejny FS‑C10‑2X – Chemelex Raychem
- ⚡ Napięcie znamionowe: 230 V AC
- 💡 Moc wyjściowa: 10 W/m przy 5°C
- 🔌 Długość maksymalna obwodu: 180 m (z zabezpieczeniem C‑20A)
- 🔁 Minimalny promień gięcia: 10 mm
- 🌡️ Maks. temperatura pracy ciągłej: 90°C
- 🕒 Temperatura przy zasilaniu (800h): do 90°C
- 📐 Wymiary przewodu: 14,6 mm × 6,7 mm
- ⚖️ Waga: 0,14 kg/m
- ✅ Certyfikaty: CE, VDE, CSTB
🔗 Zgodne sterowniki:
- ✅ RAYSTAT V5
- ✅ Elexant 450c / Modbus
- ✅ AT‑TS‑14
🔧 Zestawy montażowe:
- 🔧 GS-54 – taśma montażowa z włókna szklanego
- 🔧 CE20-01 – zestaw przyłączeniowy (M20)
- 🔧 CCE-04-CT – przyłącze z zimnym przewodem + końcówka
- 🔧 C25-21 – przyłącze (M25)
- 🔧 S-06 – zestaw naprawczy
- 📦 JB-16-02 – puszka połączeniowa
- 📦 JB-SB-08 – uchwyt do puszki
- ⚠️ LAB-I-01 – samoprzylepna etykieta ostrzegawcza

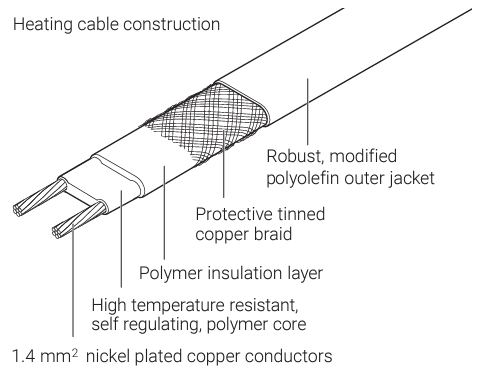

FS‑C10‑2X to odporny na wysoką temperaturę przewód samoregulujący, idealny do ochrony rur przed zamarzaniem wewnątrz i na zewnątrz budynków. Nie wymaga konserwacji i zapewnia wysoką efektywność energetyczną w połączeniu z kontrolerami Raychem.
FS-C10-2X odporny na wysokie temperatury (90°C) samoregulujący przewodów grzejnych - Raychem
Samoregulujący przewód grzejny Chemelex RAYCHEM FS-C10-2X chroni rury przed zamarzaniem. Kabel instaluje się na rurze pod izolacją. Przeznaczy jest do systemów centralnego ogrzewania . FS-C10-2X jest dostępny z mocą wyjściową 10 W/m przy 5°C.
✅Ochrona przed zamarzaniem rurociągów o temperaturze roboczej nie przekraczającej 90 °C, do systemów centralnego ogrzewania
✅Moc znamionowa: 10 W/m przy 5°C
✅Odporność na wysoką temperaturę do 90°C.
✅Możliwość stosowania długich obwodów z jednego źródła zasilania( maksymalnie 180m).
✅Zmniejszone całkowite koszty instalacji.
✅Brak ryzyka przegrzania dzięki właściwościom samoregulującym.
✅Do użytku z energooszczędnymi sterownikami Chemelex RAYCHEM Elexant450c , Raystat V5, AT-TS
| Napięcie zasilania | 230V |
| Moc znamionowa | 10W/m przy 5°C |
| Maksymalna długość obwodu | 180m |
| Maksymalna temperatury ciągłego odziaływania | 90°C |
| Minimalny promień gięcia | 10mm |
| Maksymalna temperatura procesowa | Montaż na rurze | Montaż w rurze |
| 50°C | FrostGuard R-ETL |
FrostGuard R-ETL (Tylko model CT z flropolerinu) |
| 65°C | FroStop Black XL-TRACE XL-Trace zestawy przewodów XL-Trace zestawy przewodów na szpuli |
- |
| 85°C | XL-TRACE XL-Trace zestawy przewodów na szpuli (tylko model 31XL2-ZH) |
- |
| 90°C (do systemów centralnego ogrzewania) |
FS-C10-2X | - |
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
