JB-EX-40-EP — kompletacja instalacji
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja komponentu i instalacji
JB-EX-40-EP — kompletacja instalacji · 1244-020505
Przyłącza, dławiki i cały obwód wymagają właściwych instrukcji, projektu i potwierdzenia oznakowania Ex. Ilości elementów oraz zabezpieczenia określa dokładny obwód i wyposażenie dostawy.
Zawartość zestawu i sprawdzenie dostawy

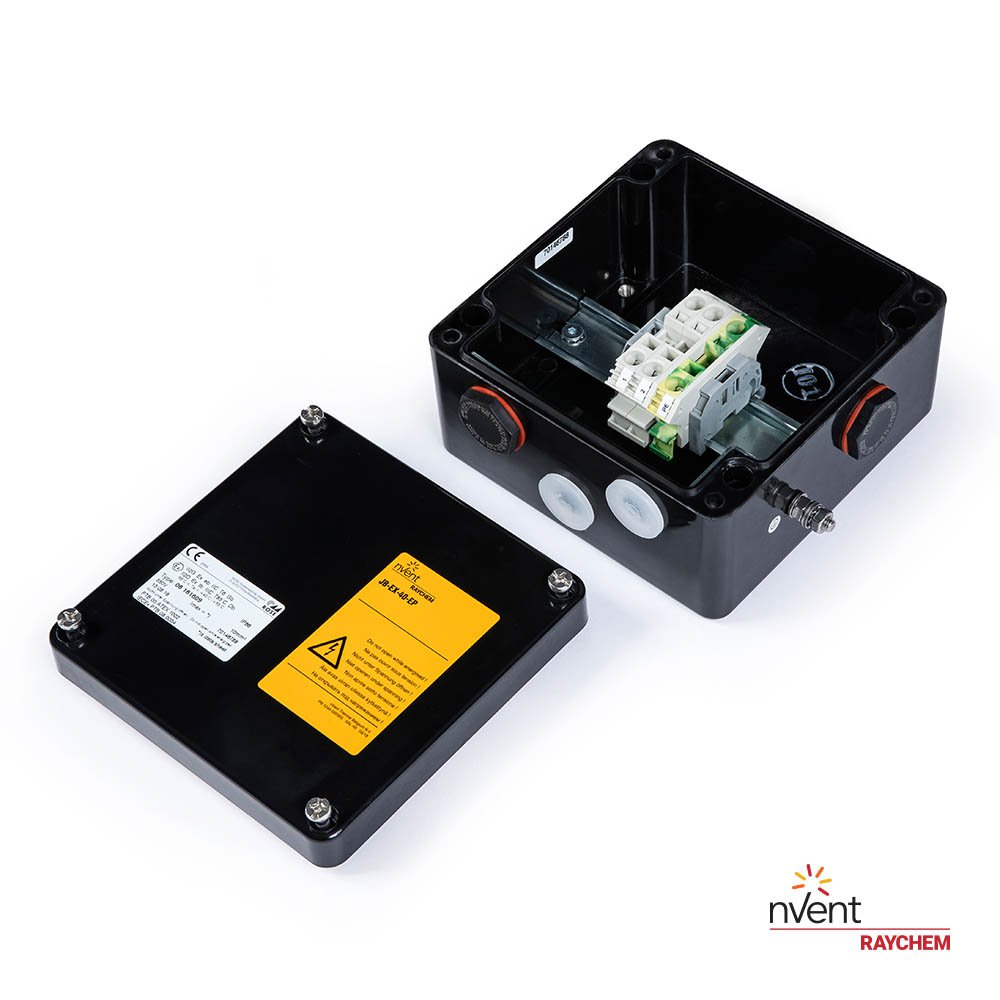

- Skrzynka z płytką PE i 3 zaciskami sprężynowymi 1/2/PE, 2 zaślepki M25 i 2 zaślepki tymczasowe M25. Dławiki są osobno albo dostarczone na fabrycznym elemencie MI.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieRzeczywista zawartość tego wykonania | Skrzynka z płytką PE i 3 zaciskami sprężynowymi 1/2/PE, 2 zaślepki M25 i 2 zaślepki tymczasowe M25. Dławiki są osobno albo dostarczone na fabrycznym elemencie MI. Źródło doboru: s. 1, 2 | 1 skrzynka; sprawdzenie etykiety PCN oraz dostawy Dobierz z Interex |
| Potwierdź z InterexZaciski, napięcie, prąd i temperatura | JB-EX-40-EP: IP66, otoczenie −55…+55 °C, 550 V AC i 53 A. Maksymalny przekrój: linka 10 mm², drut 10 mm². Dane są limitami skrzynki, a nie dobranym zabezpieczeniem obwodu. Zaciski i przewody nie mogą przekroczyć limitów dla własnego wykonania. Źródło doboru: s. 2 | Schemat i obciążenie według projektu Dobierz z Interex |
| Przy tym wariancie instalacjiMocowanie do rury — wybierz właściwy wspornik | Do tej puszki producent wskazuje SB-100, SB-101, SB-125. Wybierz jeden ze wskazanych wsporników. Do SB-110 potrzeba jednej obejmy, a do pozostałych wymienionych wsporników dwóch. Wspornik zawiera śruby M6 i/lub M4, nakrętki oraz podkładki mocowania puszki; obejmy do rury kupuje się osobno. Wsporniki do rury mają dopuszczalną temperaturę rury 230 °C. Montaż ścienny przez cztery otwory puszki jest alternatywą. Źródło doboru: s. 1, 2, 3 | 1 wybrany wspornik do montażu na rurze
|
| Przy tym wariancie instalacjiSB-130 tylko na koryto kablowe | Karta techniczna wskazuje SB-130 1244-006602 do mocowania tej skrzynki do korytka kablowego. Wspornik wymaga dwóch taśm dobranych do korytka; śruby mocowania puszki są w jego wyposażeniu. To alternatywa wobec wspornika do rury. Nie stosuj tu obejm PSE do rury ani limitu temperatury rurowej innych wsporników. Źródło doboru: s. 3 | 1×SB-130 + 2 taśmy do korytka, zamiast wspornika do rury
|
| DobórDławiki zimnych końców MI i płytka PE | M25 metalowe przyłącza albo dławiki zimnych końców MI muszą odpowiadać dokładnemu elementowi grzejnemu. Fabryczne elementy MI mogą już mieć dławiki — nie dokupuj drugiego kompletu. Uziemienie metalowych wejść realizuje płytka PE skrzynki. Dławik zasilania GL-38 nie jest zestawem uszczelnienia kabla MI; przyłącze C25 nie jest uniwersalnym zestawem dla MI. Źródło doboru: s. 1, 3 | Liczba faktycznych wejść MI według projektu i dostawy Dobierz z Interex |
| WymaganePoliamidowy dławik GL-55-M25 — wybór dla kabla nieopancerzonego | Karta techniczna wskazuje GL-55-M25 do nieopancerzonego kabla 8–15 mm; aktualny PCN 1244-019083, −55…+70 °C. Dławik jest osobno, ale dokładnej oferty tego PCN w katalogu sklepu nie odnaleziono; nie podstawiono GL-36-M25. To alternatywa wobec metalowego dławika zasilania, zależna od kabla. Źródło doboru: s. 3 | 1 dla wybranego wejścia; dobór i dostępność z Interex Dobierz z Interex |
| Przy tym wariancie instalacjiGL-38-M25-METAL — alternatywa dla kabla opancerzonego | M25 056622-000 wymaga kabla opancerzonego, płytki PE i prawidłowego uziemienia. Zewnętrzna średnica 13,5–21 mm, wewnętrzna wspólna 10–13,5 mm do wyjaśnienia różnicy karta techniczna skrzynek 10–13,5/osprzęt 10–15,5. Przeciwnakrętka jest w komplecie. Nie kupuj obu alternatywnych dławików zasilania do jednego wejścia. Źródło doboru: s. 3 | 1 tylko dla wybranego właściwego kabla
|
| Przy tym wariancie instalacjiDodatkowe zaciski fazowe — tylko brakujące lub wymieniane | Dokładne pozycje wymienia karta techniczna skrzynki i aktualna karta producenta osprzętu. Zaciski fabryczne pozostają w dostawie. Maksymalnie 7 zacisków łącznie w skrzynce. Schemat określa liczbę uzupełnień, PE i mostkowanie; nie zwiększaj limitu prądu obudowy przez dodanie zacisków. Dla przekroju i momentu sprawdź instrukcję dokładnego zacisku, a nie samą nazwę części. Źródło doboru: s. 2, 3 | Wyłącznie liczba brakujących sztuk według zatwierdzonego schematu
|
| Przy tym wariancie instalacjiDodatkowe zaciski PE — tylko brakujące lub wymieniane | Dokładne pozycje wymienia karta techniczna skrzynki i aktualna karta producenta osprzętu. Zaciski fabryczne pozostają w dostawie. Maksymalnie 7 zacisków łącznie w skrzynce. Schemat określa liczbę uzupełnień, PE i mostkowanie; nie zwiększaj limitu prądu obudowy przez dodanie zacisków. Dla przekroju i momentu sprawdź instrukcję dokładnego zacisku, a nie samą nazwę części. Źródło doboru: s. 2, 3 | Wyłącznie liczba brakujących sztuk według zatwierdzonego schematu
|
| Przy tym wariancie instalacjiPłytki końcowe i mostki — tylko brakujące lub wymieniane | Dokładne pozycje wymienia karta techniczna skrzynki i aktualna karta producenta osprzętu. Zaciski fabryczne pozostają w dostawie. Maksymalnie 7 zacisków łącznie w skrzynce. Schemat określa liczbę uzupełnień, PE i mostkowanie; nie zwiększaj limitu prądu obudowy przez dodanie zacisków. Dla przekroju i momentu sprawdź instrukcję dokładnego zacisku, a nie samą nazwę części. Źródło doboru: s. 2, 3 | Wyłącznie liczba brakujących sztuk według zatwierdzonego schematu
|
| Przy tym wariancie instalacjiZaślepki M25 — tylko brakujące lub wymieniane | Dostarczone zaślepki stałe pozostają w zestawie. Zaślepki tymczasowe są transportowe; niewykorzystane wejścia instalacji należy zamknąć właściwą zaślepką. Aktualna karta potwierdza HWA-PLUG-M25-EXE-PLASTIC 434994-000, Ex eb, do −55 °C. Ilość ustal z faktycznych niewykorzystanych wejść, bez wymiany prawidłowych dostarczonych zaślepek. Źródło doboru: s. 1 | Liczba brakujących właściwych zaślepek
|
| Przy tym wariancie instalacjiObejmy PSE — zakres i ilość według wspornika | Dobierz jedną rodzinę obejm do średnicy zewnętrznej rury i geometrii wybranego wspornika. PSE-047 700333-000: Ø20–47 mm; PSE-090 976935-000: Ø40–90 mm; PSE-280 664775-000: Ø60–288 mm; PSE-540 364489-000: Ø60–540 mm. Nie sumuj alternatywnych zakresów i nie kieruj się samym DN w nazwie oferty. Dla SB-100 producent każe dodać 25 mm do średnicy rury przy wyborze obejmy; tej reguły nie przenoś automatycznie na SB-101/110/111/125. Obejmy są osobno; śruby mocujące puszkę do wspornika są w zestawie wspornika. Ten dobór PSE dotyczy montażu do rury, a nie mocowania SB-130 do korytka kablowego. Źródło doboru: s. 1, 2, 4 | 2 szt. do wybranego wspornika do rury
|
| DobórProjekt strefy, właściwe instrukcje i odbiór | Dane karty technicznej odnoszą się do skrzynki i nie potwierdzają dopuszczenia całego obwodu. Przed instalacją w strefie Ex sprawdź tabliczkę, właściwy certyfikat i jego warunki szczególne, temperaturę otoczenia oraz właściwe instrukcje każdego przyłącza. Nie przenoś warunków >40 °C/>254 V z JBU na te skrzynki. Instrukcja INSTALL081 nie podaje momentów pokrywy ani zacisków; właściwe momenty wymagają osobnej instrukcji dostarczonego elementu. Instrukcja INSTALL081-2507 ma cztery strony i wymaga stosowania właściwych instrukcji dobranych przyłączy; nie zawiera szczegółowego schematu zacisków ani dodatkowych rysunków montażu skrzynki. Źródło doboru: s. 2, 3 | Potwierdzenie przed montażem i uruchomieniem Dobierz z Interex |
Własna INSTALL081-2507 ma cztery strony i wymaga stosowania własnych instrukcji dobranych przyłączy; nie zawiera szczegółowego schematu zacisków ani dodatkowych rysunków montażu skrzynki.
Certyfikacja całego obwodu, dokładny kabel i warunki strefy wymagają projektu; nie zadeklarowano kompletnej ilościowo instalacji.
Dobór według dokładnego numeru katalogowego i instrukcji montażu (EN/PL — instrukcja rodziny JB-EX/JB-MB) · wersja RAYCHEM-IM-INSTALL081-JBEXMBX-ML-2507 · dobór dla SKU 1244-020505
