Raychem / Chemelex
MONI-PT100-EXE · 967094-000
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu
MONI-PT100-EXE · 967094-000 · 967094-000
MONI-PT100-EXE, PCN 967094-000. Instrukcja montażu określa dostawę i warunki zastosowania.
Dostawa i zakres potwierdzony w źródłach OEM
- 1 kompletny zespół sondy i skrzynki przyłączeniowej.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexDokładny typ zespołu i dostawa | PCN 967094-000: MONI-PT100-EXE. Instrukcja montażu obejmuje to wykonanie, a aktualny katalog OEM potwierdza jego numer. Skrzynka jest częścią zespołu; nie doliczaj drugiej skrzynki. Sonda, kabel, obudowa i przepust mają odrębne limity. Źródło doboru: s. 5 | 1 kompletny zespół Dobierz z Interex |
| WymaganePt100 trójprzewodowy, uziemienie i zaciski | Instrukcja montażu opisuje trzy żyły pomiarowe czerwony/czerwony/biały, zacisk PE i uziemienie osłony metalowej. Zaciski według instrukcji montażu: 0,5–1,5 mm², jedna żyła na zacisk, moment 0,5–0,7 Nm. Dokładne wejście regulatora i jego schemat potwierdź oddzielnie; nie przypisano dowolnego hosta. Właściwa instrukcja montażu: s. 2, 3, 4, 5, 8 | 1 zgodny tor pomiarowy i próba ciągłości PE Dobierz z Interex |
| Potwierdź z InterexLimity europejskiej obudowy i sondy | Europejskie oznaczenie instrukcji montażu: Ex eb IIC T6 Gb oraz Ex tb IIIC T85°C Db IP66, otoczenie −50…+60°C. Szersze −60°C dotyczy oznaczenia regionalnego i nie rozszerza wersji EU. Sonda powierzchniowa ma zakres −100…+500°C, końcówkę do 585°C i przewód 2 m. Dla wykonania AMB zakres całego zespołu otoczenia jest −50…+60°C; nie publikuj −100…+500°C jako zakresu pomiaru powietrza całej skrzynki. Właściwa instrukcja montażu: s. 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16 | 1 montaż w granicach właściwego wykonania Dobierz z Interex |
| WymaganeMocowanie sondy powierzchniowej | Mocuj końcówkę w dwóch miejscach, równolegle do rury, poza mostkami cieplnymi; położenie na przekroju wybierz według medium i liczby przewodów grzejnych z rysunku instrukcji montażu. Następnie zaizoluj i uszczelnij przejście. Dla EXE i 4–20 mA instrukcja montażu podaje montaż nie poniżej −50°C, minimalny promień gięcia sześć średnic kabla oraz 8 Nm przy przepuście sondy; nie stosuj tych momentów do innego przepustu ani NH. Właściwa instrukcja montażu: s. 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16 | 1 zamocowana sonda i szczelne przejście Dobierz z Interex |
| OpcjonalnieWspornik pod skrzynkę czujnika — wybór alternatywny | Dla MONI-PT100-EXE, NH i 4/20 mA tabela OEM wskazuje SB-101 do rury albo SB-130 do koryta kablowego. SB-101 ma odstęp 160 mm, wymaga dwóch obejm i dopuszcza temperaturę rury do 230°C. SB-130 jest przeznaczony do koryt kablowych; tabela podaje dwie taśmy i brak zakresu temperatury rury. Wspornik ma elementy mocujące jedną skrzynkę. Wybierz jeden sposób montażu; skrzynka czujnika jest już w jego dostawie. Źródło doboru: s. 1, 2 | 0, jeżeli mocowanie istnieje; inaczej 1 wspornik wybranego typu
|
| Przy tym wariancie instalacjiDwie obejmy tylko przy mocowaniu SB-101 do rury | Jeżeli wybrano SB-101 do rury, potrzebne są dwie obejmy PSE dobrane do rzeczywistej średnicy zewnętrznej: PSE-047 20–47 mm, PSE-090 40–90 mm, PSE-280 60–288 mm albo PSE-540 60–540 mm. Zakresy nakładają się; wybierz jeden odpowiedni rozmiar. Nie zamawiaj kompletu wszystkich rozmiarów. Tej mapy nie stosuj do czujnika otoczenia ani do mocowania SB-130 w korycie. Źródło doboru: s. 1, 2 | 2 obejmy jednego dobranego rozmiaru; 0 przy istniejącym mocowaniu lub montażu w korycie
|
| Potwierdź z InterexWarunki użycia sondy w funkcji bezpieczeństwa | SIL2 wskazany dla sondy nie oznacza SIL2 całego systemu ogrzewania. Instrukcja montażu wymaga poprawnego podłączenia, stałego mocowania oraz kalibracji z odniesieniem do rzeczywistej temperatury rury. Układ ograniczenia, jego architektura i próby wymagają własnego projektu bezpieczeństwa. Właściwa instrukcja montażu: s. 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16 | 1 właściwa kalibracja i udokumentowana próba, jeżeli funkcja bezpieczeństwa jest używana Dobierz z Interex |
Stosuj instrukcję montażu wybranego wykonania i wskazane warunki kompletacji.
Kup tylko brakujące elementy po sprawdzeniu rzeczywistej dostawy i wymaganego projektu.
Dokumentacja producenta (Dokumentacja producenta w językach EN/PL; wersje językowe i właściwe wykonania są wskazane przy dokumentach.) · wersja RAYCHEM-IM-INSTALL052-MONIPT100EXE-ML-2504 · dobór dla SKU 967094-000
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Sterowanie przemysłowe, ATEX i monitoring Raychem
Sterowniki Elexant, ETS, RAYSTAT-EX, NGC i MONI są elementami systemów przemysłowych. Dobór wymaga sprawdzenia strefy, temperatury, rodzaju czujnika, komunikacji, obwodów i przewodów grzejnych.
| Sterownik / czujnik | Do jakiego systemu | Co sprawdzić przed zakupem |
|---|---|---|
| Elexant 450c / 5010i | systemy BTV, QTVR, VPL, FHT/FMT zależnie od aplikacji | Sterownik dobieramy pod zakres temperatur, ogranicznik, komunikację i montaż w rozdzielnicy. |
| ETS-05 / RAYSTAT-EX-02 | instalacje przemysłowe i ATEX | Weryfikujemy strefę, certyfikację, czujnik, dławiki, napięcie i dokumentację obwodu. |
| MONI-PT100 / SM-PT100 | pomiar temperatury Pt100 i monitoring obwodów | Dobór zależy od długości przewodu czujnika, temperatury, skrzynki i wejść sterownika. |
| NGC / MONI / 4010i / 9200i | systemy wieloobwodowe, monitoring i komunikacja | Wymagają projektu automatyki, adresacji, zasilania pomocniczego i dokumentacji wykonawczej. |
Ważne: Dla przemysłu i ATEX nie publikujemy uproszczonego doboru. Najpierw sprawdzamy kartę przewodu, warunki pracy, strefę, temperaturę i wymagania automatyki.

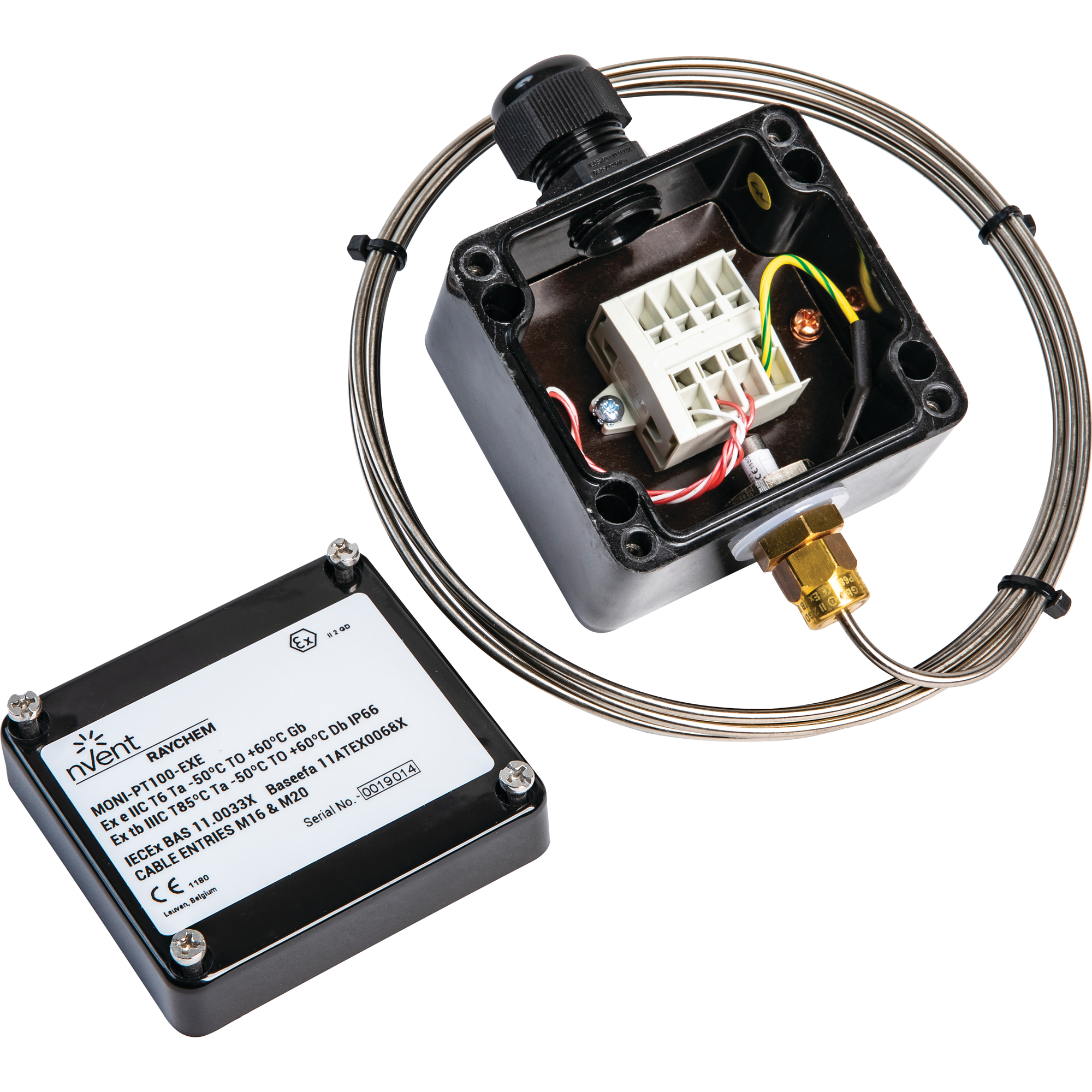

MONI-PT100-EXE - Czujnik temperatury Pt100 ze skrzynką przyłączeniową, EEx e - Chemelex Raychem
Kupuj u fachowca - Interex Katowice Mariusz Czapnik. Nie sprzedajemy anonimowych elementów z katalogu. Dobieramy osprzęt Raychem/Chemelex do realnej instalacji: przewodu, sterownika, puszki, czujników, zasilania, zabezpieczeń i warunków montażu.
Zastosowanie
monitoring i automatyka MONI-PT100-EXE. Element systemów monitoringu i sterowania Raychem/Chemelex dla instalacji przemysłowych.
- systemy ogrzewania elektrycznego Raychem/Chemelex dla rurociągów, dachów, rynien, ramp, instalacji technicznych i przemysłu,
- dobór pod konkretny model przewodu, automatyki, puszki, dławnicy, czujnika albo systemu monitoringu,
- sprawdzenie zgodności mechanicznej i elektrycznej przed zamówieniem.
Dodatkowe informacje
Dobór wymaga sprawdzenia systemu nadrzędnego, komunikacji, czujników, wejść/wyjść i zasilania.
Dane techniczne i identyfikacja
| Producent | Chemelex Raychem |
| Rodzina | MONI-PT100 |
| Symbol | MONI-PT100-EXE |
| Nr katalogowy | 967094-000 |
| EAN | 5017455011647 |
| Jednostka handlowa | szt. |
| Dostępność | dostępny, wysyłka 3 dni |
Dokumenty producenta
FAQ
Czy można dobrać ten element tylko po nazwie?
Nie zalecamy. Weryfikujemy zgodność z konkretnym systemem Raychem/Chemelex i warunkami montażu.
Czy Interex wykonuje montaż i uruchomienie?
Tak. Dobieramy, montujemy, konfigurujemy, uruchamiamy i wykonujemy potrzebne pomiary instalacji.
