Raychem / Chemelex
NGC40-HTC
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Wybierz wariant i ilość
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja układu sterowania NGC40
NGC40-HTC · 10730-003
Kompletacja wynika z dokładnego wykonania i projektu. Sprawdź skład dostawy, zasilanie, wersję oprogramowania i dopuszczenie całego układu. Alternatyw nie sumuj.
Konfigurację oraz faktyczny komplet szafy potwierdź według dokumentacji konkretnej dostawy.
Interex Katowice — dobór, montaż i serwis · tel. 602551555W komplecie właściwego wykonania
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W kompleciePojedynczy moduł i pomiary fabryczne | HTC steruje obwodem jednofazowym, HTC3 trójfazowym. Pomiar prądu i upływu jest w module; nie dodawaj NGC30-CTM. Zasilacz, CAN, sonda i zewnętrzny stopień mocy nie są wyposażeniem samego modułu. Instrukcja właściwego urządzenia: s. 1, 2, 3 | 1 wybrany moduł Dobierz z Interex |
| Potwierdź z InterexSkład właściwej szafy | Standardowa szafa NGC40 wymaga BRIDGE, co najmniej jednego PTM, właściwego HTC/HTC3 i modułu IO dla wspólnego alarmu. Liczbę modułów określa projekt; nie zamawiaj części, które są już w dostarczonej szafie. Źródło doboru: s. 5, 7, 8 | Liczba elementów według projektu i potwierdzonej dostawy Dobierz z Interex |
| WymaganeZasilanie, PTM i budżet mocy | 24 V DC ±10%. PTM obsługuje do 10 węzłów na wyjściu 1,5 A; właściwie połączony drugi PTM pozwala zasilić do 20 węzłów. Instrukcja systemu podaje minimalny prąd zasilacza zarówno w pracy ustalonej, jak i przy rozruchu: 0,55 A dla 1–5 węzłów, 1,05 A dla 6–10 i 2,05 A dla 11–20. Zasilacz nominalny 2 A nie daje sam w sobie potwierdzenia zasilania 20 węzłów; uwzględnij także interfejs, obciążenie, obniżenie wydajności z temperaturą i cały budżet. Przewód zasilania PTM co najmniej 1,0 mm² zgodnie z instrukcją systemu. Źródło doboru: s. 19, 33, 34 | Obliczona liczba PTM i jeden właściwy tor zasilania; dobór Interex
|
| Potwierdź z InterexZasilacz MONI-RMC-PS24 | W DS systemu wskazano MONI-RMC-PS24 jako możliwy zasilacz 24 V DC / 2 A. To nie jest zgoda na dowolną liczbę węzłów. Potwierdź dokładną sztukę, własną instrukcję zasilacza i wymagany budżet; jego pełnej własnej BA nie uzyskano. Dla większego układu Interex dobiera inny udokumentowany tor, bez automatycznej podmiany produktu. Przypisanie zakupowe pozostaje wstrzymane do uzyskania własnej instrukcji i potwierdzenia modelu, zabezpieczeń oraz dopuszczalnego obciążenia. Źródło doboru: s. 6 | Dobór Interex po potwierdzeniu własnej instrukcji; zakup wstrzymany Dobierz z Interex |
| WymaganeMagistrala CAN i zakończenia | Stosuj właściwe fabryczne przewody NGC40 CAN, w łańcuchu; łączna długość magistrali nie może przekroczyć 10 m, a BRIDGE obsługuje maks. 80 węzłów. Złącze RJ45 nie oznacza Ethernetu. Na obu końcach CAN wymagany właściwy NGC40-TB; BRIDGE zawiera już dwie takie części. Źródło doboru: s. 19, 20, 33 | Liczba przewodów według trasy; długości są alternatywami
|
| WymaganeObudowa, DIN, PE i środowisko | Montaż na DIN 35 mm w zaprojektowanej obudowie. Dopuszczenie modułu nie jest dopuszczeniem całej szafy. Dla Zone 2 wykonanie obudowy ma spełniać wymagania certyfikatu, co najmniej IP54, dostęp narzędziem, stopień zanieczyszczenia 2 i ochronę ograniczającą przepięcia do 140% napięcia szczytowego. Nie przenoś dopuszczenia Zone 2 do Zone 1. Zapewnij PE szafy i ochronę przewodów, odrębne od ekranów pomiarowych. Nie prowadź montażu pod napięciem. Źródło doboru: s. 5, 6, 7, 8 | 1 zatwierdzony układ obudowy i montażu; dobór Interex Dobierz z Interex |
| WymaganeKonfiguracja i sprawdzenie układu | Zweryfikuj rzeczywiste oprogramowanie: instrukcja systemu opisuje HTC 4.x, IO 3.x i BRIDGE 5.x. Przypisz wejścia, obwody, alarmy i identyfikację modułów, sprawdź wskazania, zadziałanie stopnia mocy oraz alarmów. Interfejs wymaga własnego podręcznika konfiguracji oraz potwierdzenia zgodnej wersji. Źródło doboru: s. 6, 21, 22, 40, 41, 42 | Uruchomienie i protokół dokładnej szafy; Interex Dobierz z Interex |
| WymaganeOchrona obwodów grzejnych | Stopień mocy, rozłączanie, zabezpieczenia i wymagany RCD dobierz według pełnej instrukcji dokładnego przewodu grzejnego oraz schematu szafy. Wewnętrzny pomiar upływu nie zastępuje automatycznie ochrony różnicowoprądowej. Nie przenoś dopuszczalnej długości obwodu ani zabezpieczenia z innej linii przewodów. Źródło doboru: s. 5, 7, 8, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32 | Oddzielny obliczony tor każdego obwodu; dobór Interex Dobierz z Interex |
| WymaganeZewnętrzny EMR albo SSR | Moduł nie zastępuje stycznika mocy. Wyjście napędu stycznika: CE 250 V AC / 3 A; wyjście SSR 12 V DC / 45 mA. Dobierz rzeczywisty zewnętrzny stopień, cewkę, prąd rozruchowy przewodu i tor alarmowy. Wartość pomiaru prądu nie jest obciążalnością stycznika. Instrukcja właściwego urządzenia: s. 2, 3, 7, 8, 9, 10 | 1 właściwy stopień na obwód; dobór Interex Dobierz z Interex |
| WymaganeSonda lokalna lub właściwe wejście zdalne | Pt100 trójprzewodowy, α=0,00385; rezystancja każdej żyły do 20 Ω. Alternatywny NiFe dwuprzewodowy tylko zgodnie z konfiguracją właściwego wejścia. Sonda, puszka, dławik i trasa muszą mieć własne dopuszczenie temperatury oraz strefy. Nie zamieniaj sond skrzynkowych MONI-PT100-NH/EXE z oddzielnym EXE-SENSOR tylko po nazwie Pt100. Dobór Interex według projektu. Moduł ma jedno lokalne wejście RTD; do ośmiu sond przypisanych programowo nie oznacza ośmiu zacisków lokalnych. Instrukcja właściwego urządzenia: s. 2, 3, 4, 7, 8, 9, 10 | Liczba i położenie sond według algorytmu oraz projektu Dobierz z Interex |
| OpcjonalnieDodatkowe pomiary przez IO | IO udostępnia cztery wejścia RTD; dodaj tylko jeśli projekt wymaga dodatkowych pomiarów. Nie zastępuje osobnej sondy i zatwierdzonego układu ogranicznika. Moduł podstawowy wspólnego alarmu uwzględnij osobno w standardowej szafie; ten wiersz obejmuje wyłącznie dalsze IO. Instrukcja właściwego urządzenia: s. 2, 3, 10 | 0 albo liczba IO wynikająca z projektu
|
| Przy tym wariancie instalacjiNiezależny ogranicznik bezpieczeństwa | NGC40-SLIM wymaga odrębnych sond i właściwego toru odłączenia. Dobierz wyłącznie gdy projekt i pełna instrukcja kabla wymagają tej funkcji; zwykły alarm HTC nie jest niezależnym ogranicznikiem. Źródło doboru: s. 4, 5, 6, 8, 9, 10, 11 | Liczba zatwierdzonych ograniczników według projektu
|
| Potwierdź z InterexRóżnica zakresu pomiaru prądu | Własna BA HTC podaje do 63 A, a DS/system do 60 A. Bez potwierdzenia konkretnej sztuki przyjmij do 60 A; to zakres pomiaru, nie dopuszczalny prąd przełączany przez sam moduł. Monitoring upływu 10–250 mA wymaga konfiguracji. Instrukcja właściwego urządzenia: s. 2, 3 | Potwierdzenie zakresu i rzeczywistego stopnia mocy Dobierz z Interex |
| Przy tym wariancie instalacjiNGC40-BRIDGE dla nowego układu | Komunikacja interfejsu, modułów HTC/HTC3, IO i SLIM wymaga NGC40-BRIDGE 10730-002. Zamów tylko brakujący BRIDGE w nowym projektowanym układzie; przy rozbudowie uwzględnij istniejący BRIDGE i jego limit 80 węzłów. Nie dodawaj go ponownie do gotowej szafy. BRIDGE zawiera dwa terminatory CAN, dwa rezystory RS-485 i własny przewód RS-232. Źródło doboru: s. 3, 8 | Co najmniej 1 na projektowany segment; tylko brakujący element
|
| Przy tym wariancie instalacjiNGC40-IO dla wspólnego alarmu szafy | W standardowej szafie NGC40 jeden IO realizuje wspólny alarm po przypisaniu źródeł alarmowych. Zamów tylko gdy tego IO nie ma w rzeczywistej szafie. Ten podstawowy moduł różni się od dodatkowych IO dobieranych do liczby sond. Nie sumuj go z już uwzględnionym IO; wymaga konfiguracji źródeł alarmów. Źródło doboru: s. 3, 8 | Co najmniej 1 w standardowej szafie; tylko brakujący element
|
| WymaganeKonfiguracja BRIDGE, sond i alarmów | H58682-2504 opisuje konfigurację NGC40: BRIDGE ma adres Modbus, a CAN ID modułów jest fabryczny. Przy wielu BRIDGE ustaw unikalne adresy właściwym Hardware Manager; funkcja SET BRIDGE zmienia tylko COM3. W Device Manager sprawdź wykryte moduły i ich stan online, przypisz lokalne/zdalne RTD i źródła wspólnego alarmu IO, zapisując przez Apply. Właściwy tryb EMR/SSR, reakcję na awarię sond oraz działanie zabezpieczeń potwierdź próbami. Podręcznik zawiera starszy sprzęt i różne wersje ekranów; zgodność rzeczywistego firmware wymaga potwierdzenia. Źródło doboru: s. 18, 19, 22, 25, 27, 31, 45, 46, 49, 50, 51, 52, 58, 64, 65, 66, 67 | Konfiguracja i protokół rzeczywistego układu; Interex Dobierz z Interex |
Konfigurację oraz faktyczny komplet szafy potwierdź według dokumentacji konkretnej dostawy.
Instrukcja stosowania komponentu producenta (EN) · wersja H58087-NGC40HTC-EN-2510 · dobór dla SKU 10730-003
Dane techniczne i opis produktu
Sterowanie przemysłowe, ATEX i monitoring Raychem
Sterowniki Elexant, ETS, RAYSTAT-EX, NGC i MONI są elementami systemów przemysłowych. Dobór wymaga sprawdzenia strefy, temperatury, rodzaju czujnika, komunikacji, obwodów i przewodów grzejnych.
| Sterownik / czujnik | Do jakiego systemu | Co sprawdzić przed zakupem |
|---|---|---|
| Elexant 450c / 5010i | systemy BTV, QTVR, VPL, FHT/FMT zależnie od aplikacji | Sterownik dobieramy pod zakres temperatur, ogranicznik, komunikację i montaż w rozdzielnicy. |
| ETS-05 / RAYSTAT-EX-02 | instalacje przemysłowe i ATEX | Weryfikujemy strefę, certyfikację, czujnik, dławiki, napięcie i dokumentację obwodu. |
| MONI-PT100 / SM-PT100 | pomiar temperatury Pt100 i monitoring obwodów | Dobór zależy od długości przewodu czujnika, temperatury, skrzynki i wejść sterownika. |
| NGC / MONI / 4010i / 9200i | systemy wieloobwodowe, monitoring i komunikacja | Wymagają projektu automatyki, adresacji, zasilania pomocniczego i dokumentacji wykonawczej. |
Ważne: Dla przemysłu i ATEX nie publikujemy uproszczonego doboru. Najpierw sprawdzamy kartę przewodu, warunki pracy, strefę, temperaturę i wymagania automatyki.

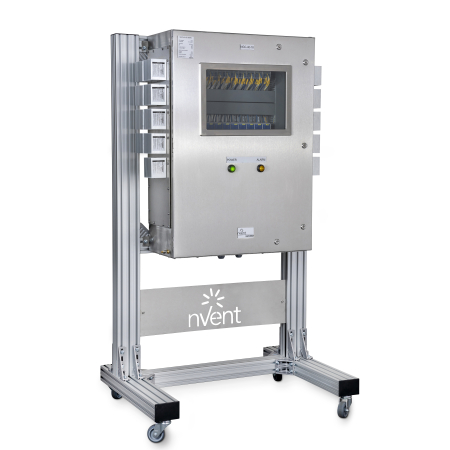

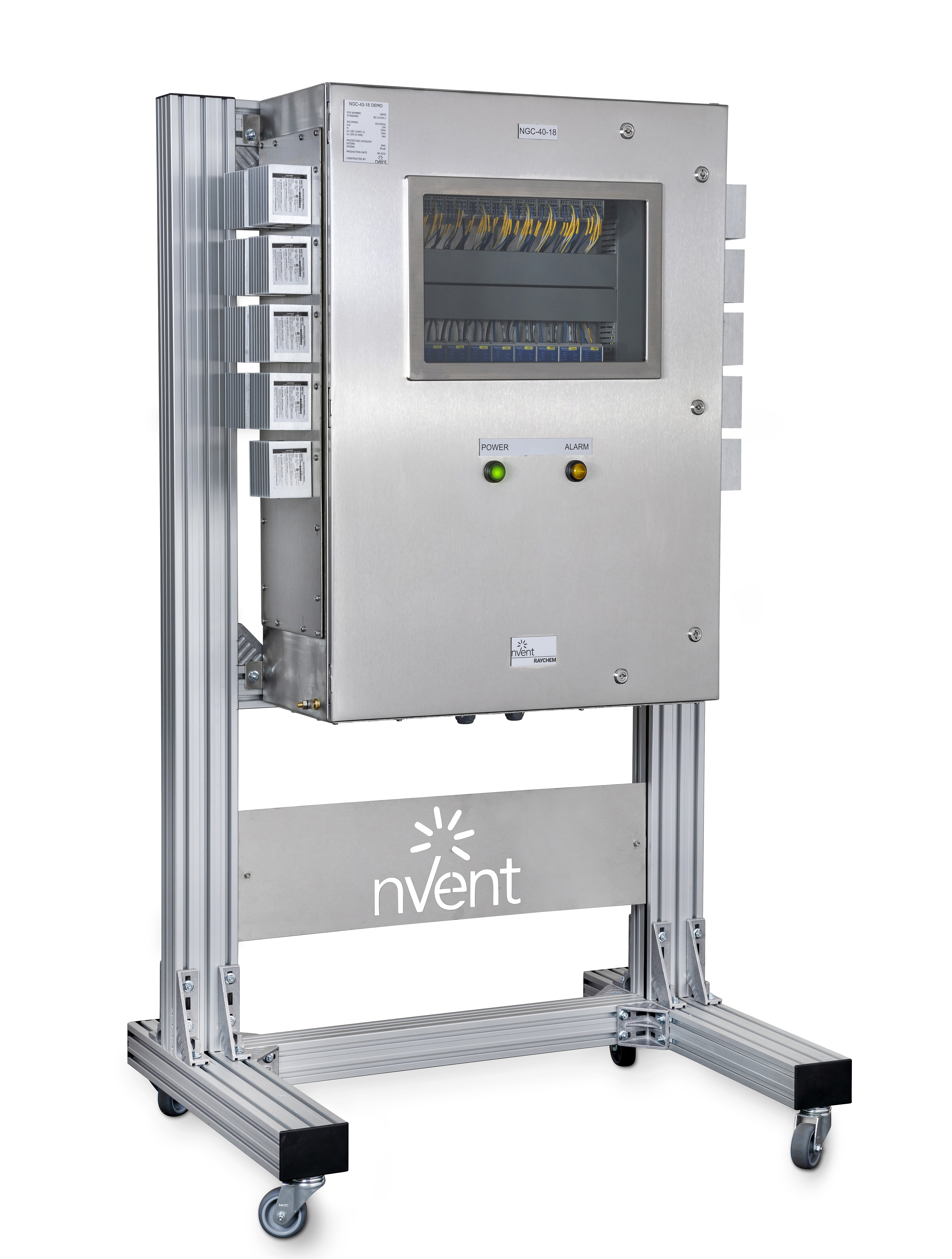

NGC-40-HTC - sterownik systemu ogrzewania - Chemelex Raychem
Kupuj u fachowca - Interex Katowice Mariusz Czapnik. Systemy NGC Raychem/Chemelex dobieramy jako komplet: sterowniki, moduły, komunikacja, czujniki, zasilanie, zabezpieczenia, obwody grzejne i dokumentacja uruchomienia.
Zastosowanie
sterownik systemu ogrzewania NGC-40-HTC. Element systemu NGC-40 do sterowania, monitorowania lub kompletacji przemysłowych obwodów ogrzewania elektrycznego Raychem/Chemelex.
- sterowanie i monitoring przemysłowych przewodów grzejnych,
- kompletacja szaf sterowania, modułów, komunikacji i wejść/wyjść,
- dobór pod konkretny projekt, liczbę obwodów, sposób zasilania i wymagany nadzór.
Dodatkowe informacje
Przed zakupem sprawdzamy, czy dany element pasuje do systemu NGC-30 lub NGC-40, wersji sterownika, topologii komunikacji oraz wymagań obiektu. Nie mieszamy modułów „na oko”.
Dane techniczne i identyfikacja
| Producent | Chemelex Raychem |
| Rodzina | NGC-40 |
| Symbol | NGC-40-HTC |
| Nr katalogowy | 10730-003 |
| EAN | 715629003874 |
| Jednostka handlowa | szt. |
| Dostępność | dostępny, wysyłka 3 dni |
Dokumenty producenta
FAQ
Czy ten element można kupić samodzielnie?
Tak, ale dobór powinien być sprawdzony względem całego systemu NGC. W praktyce weryfikujemy kompatybilność przed zamówieniem.
Czy Interex uruchamia takie układy?
Tak. Dobieramy, montujemy, konfigurujemy, uruchamiamy i wykonujemy pomiary instalacji.
