Raychem / Chemelex
NGC40-SLIM
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Wybierz wariant i ilość
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja układu sterowania NGC40
NGC40-SLIM · 1244-010700
Kompletacja wynika z dokładnego wykonania i projektu. Sprawdź skład dostawy, zasilanie, wersję oprogramowania i dopuszczenie całego układu. Alternatyw nie sumuj.
Konfigurację oraz faktyczny komplet szafy potwierdź według dokumentacji konkretnej dostawy.
Interex Katowice — dobór, montaż i serwis · tel. 602551555BA SLIM podaje 70–500°C, DS 50–500°C: bez potwierdzenia przyjęto wspólny zakres 70–500°C.
Interex Katowice — dobór, montaż i serwis · tel. 602551555Nie przeniesiono ze starszych dokumentów rocznego odstępu testu ani tabeli SIL do aktualnej BA INSTALL171-2504.
Interex Katowice — dobór, montaż i serwis · tel. 602551555BA SLIM s.4 określa obszar bezpieczny, a s.5 drukuje oznaczenia i warunki Zone2. Ta rozbieżność wymaga potwierdzenia rzeczywistego dopuszczenia; do tego czasu nie rozszerzono montażu modułu na Ex.
Interex Katowice — dobór, montaż i serwis · tel. 602551555W komplecie właściwego wykonania
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieLimiter i instrukcja | W dostawie: jeden NGC40-SLIM i jego instrukcja INSTALL171. Sondy, zewnętrzny stycznik odłączenia, zasilacz, CAN i terminatory nie są wyposażeniem fabrycznym tego modułu. Instrukcja właściwego urządzenia: s. 4, 5, 6 | 1 SLIM + 1 instrukcja Dobierz z Interex |
| Potwierdź z InterexSkład właściwej szafy | Standardowa szafa NGC40 wymaga BRIDGE, co najmniej jednego PTM, właściwego HTC/HTC3 i modułu IO dla wspólnego alarmu. Liczbę modułów określa projekt; nie zamawiaj części, które są już w dostarczonej szafie. Źródło doboru: s. 5, 7, 8 | Liczba elementów według projektu i potwierdzonej dostawy Dobierz z Interex |
| WymaganeZasilanie, PTM i budżet mocy | 24 V DC ±10%. PTM obsługuje do 10 węzłów na wyjściu 1,5 A; właściwie połączony drugi PTM pozwala zasilić do 20 węzłów. Instrukcja systemu podaje minimalny prąd zasilacza zarówno w pracy ustalonej, jak i przy rozruchu: 0,55 A dla 1–5 węzłów, 1,05 A dla 6–10 i 2,05 A dla 11–20. Zasilacz nominalny 2 A nie daje sam w sobie potwierdzenia zasilania 20 węzłów; uwzględnij także interfejs, obciążenie, obniżenie wydajności z temperaturą i cały budżet. Przewód zasilania PTM co najmniej 1,0 mm² zgodnie z instrukcją systemu. Źródło doboru: s. 19, 33, 34 | Obliczona liczba PTM i jeden właściwy tor zasilania; dobór Interex
|
| Potwierdź z InterexZasilacz MONI-RMC-PS24 | W DS systemu wskazano MONI-RMC-PS24 jako możliwy zasilacz 24 V DC / 2 A. To nie jest zgoda na dowolną liczbę węzłów. Potwierdź dokładną sztukę, własną instrukcję zasilacza i wymagany budżet; jego pełnej własnej BA nie uzyskano. Dla większego układu Interex dobiera inny udokumentowany tor, bez automatycznej podmiany produktu. Przypisanie zakupowe pozostaje wstrzymane do uzyskania własnej instrukcji i potwierdzenia modelu, zabezpieczeń oraz dopuszczalnego obciążenia. Źródło doboru: s. 6 | Dobór Interex po potwierdzeniu własnej instrukcji; zakup wstrzymany Dobierz z Interex |
| WymaganeMagistrala CAN i zakończenia | Stosuj właściwe fabryczne przewody NGC40 CAN, w łańcuchu; łączna długość magistrali nie może przekroczyć 10 m, a BRIDGE obsługuje maks. 80 węzłów. Złącze RJ45 nie oznacza Ethernetu. Na obu końcach CAN wymagany właściwy NGC40-TB; BRIDGE zawiera już dwie takie części. Źródło doboru: s. 19, 20, 33 | Liczba przewodów według trasy; długości są alternatywami
|
| WymaganeObudowa, DIN, PE i środowisko | Aktualna własna BA SLIM opisuje montaż w obszarze bezpiecznym, na DIN 35 mm, w otoczeniu 0…+65°C. Użycie w strefie Ex wymaga odrębnego potwierdzenia rzeczywistej sztuki i całej szafy; nie przeniesiono dopuszczenia innego modułu NGC40. Zapewnij PE szafy i ochronę przewodów, odrębne od ekranów pomiarowych. Nie prowadź montażu pod napięciem. Źródło doboru: s. 5, 6, 7, 8 | 1 zatwierdzony układ obudowy i montażu; dobór Interex Dobierz z Interex |
| WymaganeKonfiguracja i sprawdzenie układu | Zweryfikuj rzeczywiste oprogramowanie: instrukcja systemu opisuje HTC 4.x, IO 3.x i BRIDGE 5.x. Przypisz wejścia, obwody, alarmy i identyfikację modułów, sprawdź wskazania, zadziałanie stopnia mocy oraz alarmów. Interfejs wymaga własnego podręcznika konfiguracji oraz potwierdzenia zgodnej wersji. Źródło doboru: s. 6, 21, 22, 40, 41, 42 | Uruchomienie i protokół dokładnej szafy; Interex Dobierz z Interex |
| WymaganeOchrona obwodów grzejnych | Stopień mocy, rozłączanie, zabezpieczenia i wymagany RCD dobierz według pełnej instrukcji dokładnego przewodu grzejnego oraz schematu szafy. Wewnętrzny pomiar upływu nie zastępuje automatycznie ochrony różnicowoprądowej. Nie przenoś dopuszczalnej długości obwodu ani zabezpieczenia z innej linii przewodów. Źródło doboru: s. 5, 7, 8, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32 | Oddzielny obliczony tor każdego obwodu; dobór Interex Dobierz z Interex |
| WymaganeOddzielne sondy ogranicznika | SLIM ma trzy niezależne wejścia Pt100 trójprzewodowego, maks. 20 Ω na żyłę. Podręcznik konfiguracji SLIM wymaga zawsze aktywnej TS1, a TS2 i TS3 aktywujesz oddzielnie jako Installed/Not Installed zgodnie z zatwierdzonym projektem. Oznacza to 1–3 aktywne sondy; nie zamawiaj automatycznie trzech do każdego modułu. Sonda regulacji HTC nie zastępuje sondy ogranicznika. Instrukcja właściwego urządzenia: s. 5, 6, 8, 9, 10, 11 | 1 obowiązkowa TS1 oraz 0–2 dodatkowe TS2/TS3 według projektu; Interex Dobierz z Interex |
| WymaganeNiezależne wyłączenie stopnia mocy | Wyjście CE 250 V AC / 3 A steruje właściwym zewnętrznym stycznikiem. Przekaźnik otwiera przy awarii i utracie zasilania; zaprojektuj cały tor bezpiecznego wyłączenia. Nie przełączaj obwodu grzejnego bezpośrednio przez to wyjście. Instrukcja właściwego urządzenia: s. 5, 6, 8, 9, 10, 11 | 1 zatwierdzony tor odłączenia dla układu ogranicznika; dobór Interex Dobierz z Interex |
| WymaganeZakres, nastawa, potwierdzenie i próba | Do doboru przyjmij 70–500°C i otoczenie 0…+65°C. Po każdej zmianie nastawy wykonaj odczyt zwrotny, potwierdzenie i właściwą próbę funkcji. Dla klas temperatury BA podaje margines 5 K do 200°C i 10 K powyżej 200°C. Reset dopiero po usunięciu przyczyny i bezpiecznej temperaturze. Instrukcja właściwego urządzenia: s. 5, 9, 10, 11, 12, 13, 14, 15 | Nastawa i próba konkretnej pętli; Interex Dobierz z Interex |
| Potwierdź z InterexProcedura testu i dopuszczenie wykonania | Przed uruchomieniem potwierdź rzeczywistą metodę testu opisaną dla danej pętli, wersję urządzenia i dopuszczenie miejsca. Odwołanie do funkcji testu nie zastępuje pełnej procedury producenta ani schematu całej instalacji. Instrukcja właściwego urządzenia: s. 4, 9, 10, 11, 12, 13, 14, 15 | Potwierdzenie procedury konkretnego ogranicznika Dobierz z Interex |
| WymaganePrzypisanie ogranicznika i zapis konfiguracji | Konfiguracja SLIM według rozdziału 5.8 podręcznika TOUCH1500: limiter musi być wykryty w Device Manager, następnie w zaawansowanych ustawieniach HTC/HTC3 wybierasz właściwy CAN ID SLIM, Apply i potwierdzasz przypisanie również po stronie limitera. TS1 jest zawsze aktywna; zmianę TS2/TS3 i nastawy zatwierdzasz SET CONFIG zgodnie z komunikatem i wymaganym oknem czasu. Nagłówek podręcznika opisuje 2.x.x, ilustracje pokazują także 3.x; potwierdź rzeczywistą wersję. Pozostałe funkcje interfejsu wymagają właściwego osobnego doboru i konfiguracji. Źródło doboru: s. 1, 68, 69, 70, 71, 72, 73, 74, 75 | Właściwe przypisanie i próba całej pętli; karta HTC albo HTC3 tylko jeżeli nie ma jej w zatwierdzonym układzie
|
| Przy tym wariancie instalacjiNGC40-BRIDGE dla nowego układu | Komunikacja interfejsu, modułów HTC/HTC3, IO i SLIM wymaga NGC40-BRIDGE 10730-002. Zamów tylko brakujący BRIDGE w nowym projektowanym układzie; przy rozbudowie uwzględnij istniejący BRIDGE i jego limit 80 węzłów. Nie dodawaj go ponownie do gotowej szafy. BRIDGE zawiera dwa terminatory CAN, dwa rezystory RS-485 i własny przewód RS-232. Źródło doboru: s. 3, 8 | Co najmniej 1 na projektowany segment; tylko brakujący element
|
| WymaganeKonfiguracja BRIDGE, sond i alarmów | H58682-2504 opisuje konfigurację NGC40: BRIDGE ma adres Modbus, a CAN ID modułów jest fabryczny. Przy wielu BRIDGE ustaw unikalne adresy właściwym Hardware Manager; funkcja SET BRIDGE zmienia tylko COM3. W Device Manager sprawdź wykryte moduły i ich stan online, przypisz lokalne/zdalne RTD i źródła wspólnego alarmu IO, zapisując przez Apply. Właściwy tryb EMR/SSR, reakcję na awarię sond oraz działanie zabezpieczeń potwierdź próbami. Podręcznik zawiera starszy sprzęt i różne wersje ekranów; zgodność rzeczywistego firmware wymaga potwierdzenia. Źródło doboru: s. 18, 19, 22, 25, 27, 31, 45, 46, 49, 50, 51, 52, 58, 64, 65, 66, 67 | Konfiguracja i protokół rzeczywistego układu; Interex Dobierz z Interex |
| WymaganeWłączenie sond i powiązanie SLIM | TS1 ogranicznika zawsze jest aktywny i musi mieć właściwą sondę. TS2 oraz TS3 ustaw jako Installed tylko gdy są fizycznie podłączone i wymagane w projekcie. Nowe nastawy oraz konfigurację czujników zapisz przez Apply i potwierdź Set Config w wymaganym czasie, potem odczytaj i przetestuj. Powiąż właściwy CAN ID SLIM z HTC/HTC3, jeśli projekt korzysta z tej współpracy; programowe powiązanie nie zastępuje niezależnego toru odcięcia mocy. Źródło doboru: s. 68, 69, 73, 74, 75 | 1–3 odrębne sondy według projektu, TS1 obowiązkowy Dobierz z Interex |
Konfigurację oraz faktyczny komplet szafy potwierdź według dokumentacji konkretnej dostawy.
BA SLIM podaje 70–500°C, DS 50–500°C: bez potwierdzenia przyjęto wspólny zakres 70–500°C.
Nie przeniesiono ze starszych dokumentów rocznego odstępu testu ani tabeli SIL do aktualnej BA INSTALL171-2504.
BA SLIM s.4 określa obszar bezpieczny, a s.5 drukuje oznaczenia i warunki Zone2. Ta rozbieżność wymaga potwierdzenia rzeczywistego dopuszczenia; do tego czasu nie rozszerzono montażu modułu na Ex.
Instrukcja stosowania komponentu producenta (EN) · wersja INSTALL171-NGC40SLIM-EN-2504 · dobór dla SKU 1244-010700
Dane techniczne i opis produktu
Sterowanie przemysłowe, ATEX i monitoring Raychem
Sterowniki Elexant, ETS, RAYSTAT-EX, NGC i MONI są elementami systemów przemysłowych. Dobór wymaga sprawdzenia strefy, temperatury, rodzaju czujnika, komunikacji, obwodów i przewodów grzejnych.
| Sterownik / czujnik | Do jakiego systemu | Co sprawdzić przed zakupem |
|---|---|---|
| Elexant 450c / 5010i | systemy BTV, QTVR, VPL, FHT/FMT zależnie od aplikacji | Sterownik dobieramy pod zakres temperatur, ogranicznik, komunikację i montaż w rozdzielnicy. |
| ETS-05 / RAYSTAT-EX-02 | instalacje przemysłowe i ATEX | Weryfikujemy strefę, certyfikację, czujnik, dławiki, napięcie i dokumentację obwodu. |
| MONI-PT100 / SM-PT100 | pomiar temperatury Pt100 i monitoring obwodów | Dobór zależy od długości przewodu czujnika, temperatury, skrzynki i wejść sterownika. |
| NGC / MONI / 4010i / 9200i | systemy wieloobwodowe, monitoring i komunikacja | Wymagają projektu automatyki, adresacji, zasilania pomocniczego i dokumentacji wykonawczej. |
Ważne: Dla przemysłu i ATEX nie publikujemy uproszczonego doboru. Najpierw sprawdzamy kartę przewodu, warunki pracy, strefę, temperaturę i wymagania automatyki.

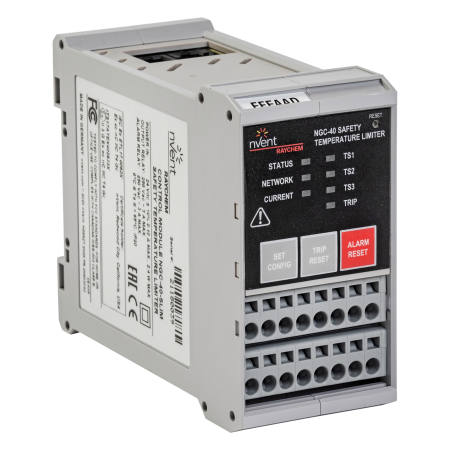

NGC-40-SLIM - sterownik systemu ogrzewania - Chemelex Raychem
Kupuj u fachowca - Interex Katowice Mariusz Czapnik. Systemy NGC Raychem/Chemelex dobieramy jako komplet: sterowniki, moduły, komunikacja, czujniki, zasilanie, zabezpieczenia, obwody grzejne i dokumentacja uruchomienia.
Zastosowanie
sterownik systemu ogrzewania NGC-40-SLIM. Element systemu NGC-40 do sterowania, monitorowania lub kompletacji przemysłowych obwodów ogrzewania elektrycznego Raychem/Chemelex.
- sterowanie i monitoring przemysłowych przewodów grzejnych,
- kompletacja szaf sterowania, modułów, komunikacji i wejść/wyjść,
- dobór pod konkretny projekt, liczbę obwodów, sposób zasilania i wymagany nadzór.
Dodatkowe informacje
Przed zakupem sprawdzamy, czy dany element pasuje do systemu NGC-30 lub NGC-40, wersji sterownika, topologii komunikacji oraz wymagań obiektu. Nie mieszamy modułów „na oko”.
Dane techniczne i identyfikacja
| Producent | Chemelex Raychem |
| Rodzina | NGC-40 |
| Symbol | NGC-40-SLIM |
| Nr katalogowy | 1244-010700 |
| EAN | 5414506013146 |
| Jednostka handlowa | szt. |
| Dostępność | dostępny, wysyłka 3 dni |
Dokumenty producenta
FAQ
Czy ten element można kupić samodzielnie?
Tak, ale dobór powinien być sprawdzony względem całego systemu NGC. W praktyce weryfikujemy kompatybilność przed zamówieniem.
Czy Interex uruchamia takie układy?
Tak. Dobieramy, montujemy, konfigurujemy, uruchamiamy i wykonujemy pomiary instalacji.
