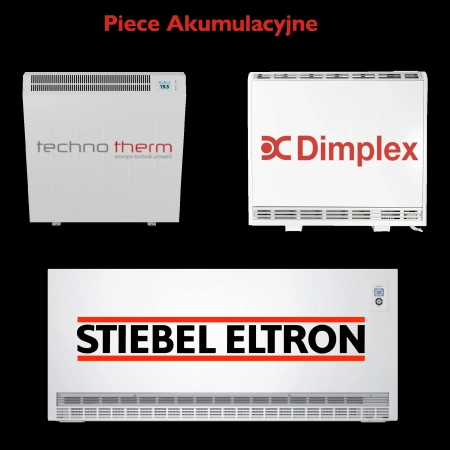

Piece akumulacyjne

Sterowanie piecami akumulacyjnymi przez internet i nie tylko

Do sterowania precyzyjnego czasem ładowania oraz kontroli temperatury wykorzystujemy sterowniki Senz Wifi Raychem
Mamy tu kilka opcji czyli indywidualne sterowanie każdym z pieców lub grupowo
Gwarancja na sterownikI wynosi 5 lat
Gwarancja na usługę instalacji również wynosi 5 lat




Drugim rozwiązaniem jest sterowanie tylko procesem ładowania lub inaczej zdalne włączenie ładowania w piecu,
oczywiście można programować czasy włączenia i wyłączenia bez zdalnej kontroli temperatury.
Temperatura jest utrzymywana poprzez regulator temperatury w piecu
Gwarancja na sterownik wynosi 12 miesięcy
Gwarancja na usługę instalacji również wynosi 5 lat

Jeżeli nie możemy sterować zdalnie poprzez internet, wykorzystujemy Tybox'a 117 lub w drugiej kolejności Tybox'a 137
Gwarancja na sterownik wynosi 2 lata
Gwarancja na usługę instalacji również wynosi 5 lat

Ostatnim rozwiązaniem jest obsługa poprzez zegar sterujący w tablicy rozdzielczej.
Rozwiązanie to jest archaiczne, nie jest w żaden sposób komfortowe i przyjazne dla użytkownika.



Oczywiście jeżeli mają Państwo jakiekolwiek pytanie techniczne proszę o telefon 602 551 555




Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia,  przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.

Piece akumulacyjne - najczęściej zadawane pytania

Czy piec akumulacyjny można podłączyć poprzez gniazdko i wtyczkę ?

Zawsze decyzję o sposobie podłączenia pieca akumulacyjnego podejmuje elektryk który instaluje piec akumulacyjny i udziela gwarancji. Piece 2 kW i o mniejszej mocy można podłączyć poprzez profesjonalny osprzęt elektryczny. Absolutnie wykluczona jest instalacja pieców 3 kW i o większej mocy poprzez gniazdko i wtyczkę

Jaka jest różnica pomiędzy piecem akumulacyjnym statycznym i dynamicznym ?

Główna i zasadnicza różnica pomiędzy piecami akumulacyjnymi dynamicznym a piecami statycznymi polega na sposobie uwalniania zgromadzonego ciepła i ich wydajności. Statyczne piece akumulacyjne zaprojektowane są tak, że około 85% ciepła zawartego w rdzeniu uwalnia się poprzez procesy radiacji i konwekcji zachodzących na powierzchni grzejnika. Użytkownik ma bardzo ograniczoną kontrolę przy oddawaniu ciepła, maksymalnie do 15%W piecach akumulacyjnych dynamicznych jedynie około 20% ciepła zawartego w rdzeniu uwalnia się poprzez procesy radiacji i konwekcji zachodzących na powierzchni grzejnika. Użytkownik ma bardzo wysoką kontrolę przy oddawaniu zgromadzonego ciepła, dochodzącą do 80% w nowoczesnych konstrukcjach.

Jaka jest maksymalna temperatura bloku akumulacji pieca akumulacyjnego ?

• Dynamiczny SHF Stiebel Eltron ～550*C
• Dynamiczny SHS Stiebel Eltron ～550*C
• Dynamiczny SHL Stiebel Eltron ～550*C
• Dynamiczny VFE Dimplex ～500*C
• Dynamiczny XLE Dimplex ～350*C
• Statyczny TTB Technotherm ～ 300*C
• Statyczny TVS Thermoval ～ 300*C

Czy wkłady akumulacyjne są takie same w piecach akumulacyjnych ?

Nie, wkłady akumulacyjne różnią się wzajemnie i są zbudowane z różnych materiałów

Czy wszystkie piece akumulacyjne np. o mocy około 2 kW gromadzą taka samą ilość ciepła ?

Nie. Każdy materiał ma pewną pojemność ciepła. Im wyższa możliwa temperatura, masa i pojemność tym większa jest możliwość gromadzenia ilości ciepła. Kluczem do jakości pieca i ilości ciepła gromadzonego są wkłady akumulacyjne oraz konstrukcja termiczna bloku akumulacji. Oczywiście, przy projektowaniu, konstruktorom danej serii pieca akumulacyjnego przyświecają różne cele, np. priotytetowo są dedykowane dla danej strefy klimatycznej w Europie lub na inny kontynent.

Jaka jest długość eksploatacji, żywotność pieca akumulacyjnego ?

Dobrze dobrane, zainstalowane piece akumulacyjne będą działały minimum 20 lat, dlatego tak ważny jest długoletni dostęp do części zamiennych, serwisu. Obecnie często serwisujemy piece które mają ponad 20 lat.

Jaki dostęp do części zamiennych ?

• Stiebel Eltron - dostęp serwisowy online do centralnej bazy danych części zamiennych i ich ceny dla serwisów,  nie ma żadnego problemu z częściami i dokumentacją techniczną urządzeń nawet po 20-tu latach od zakończenia produkcji
• Dimplex - brak dostępu serwisowego online, części zamawiane mail lub telefonicznie
• Thermoval - brak dostępu serwisowego online, części zamawiane mail lub telefonicznie
• Technotherm - brak dostępu serwisowego online, części zamawiane mail lub telefonicznie

Jaki jest dostęp do serwisu gwarancyjnego i pogwarancyjnego ?

• Stiebel Eltron - online ogólnopolska sieć serwisowa. Prowadzimy serwis gwarancyjny i pogwarancyjny.
• Dimplex - online ogólnopolska sieć serwisowa. Prowadzimy serwis gwarancyjny i pogwarancyjny.
• Technotherm - lokalnie Katowice, Śląsk, Opolskie. Prowadzimy serwis gwarancyjny i pogwarancyjny.
• Thermoval - zgłoszenie serwisowe poprzez telefon do centrali Thermoval. Prowadzimy serwis gwarancyjny i pogwarancyjny.

Kto może instalować piec akumulacyjny ?

Elektryk z uprawnieniami pomiarowymi. Wymagany m.in. pomiar rezystancji izolacji z napięciem co najmniej 500 V. Rezystancja izolacji musi wynosić co najmniej 0,5 MΩ.

Jaka gwarancja na usługę instalacji pieca akumulacyjnego ?

Po usłudze instalacji oraz po pomiarach elektrycznych ochrony przeciw porażeniowej prowadzimy szkolenie z zakresu eksploatacji oraz optymalizacji zużycia energii które jest kluczowe dla kosztów eksploatacji. Interex Katowice udziela 5-cio letniej gwarancji na usługę.

Czy mogę podłączyć piec akumulacyjny jednym przewodem ?

• 1/ Seria SHF  Stiebel Eltron - tak z wykorzystaniem dodatkowym zegara sterującego II taryfą ( np. Tybox 137 )
• 2/ Seria SHS  Stiebel Eltron - tak z wykorzystaniem dodatkowym zegara sterującego II taryfą ( np. Tybox 137 )
• 3/ Seria SHL  Stiebel Eltron - tak z wykorzystaniem dodatkowym zegara sterującego II taryfą ( np. Tybox 137 )
• 4/ Seria VFE Dimplex - tak
• 5/ Seria XLE Dimplex - tak
• 6/ Seria TTB Technotherm - tak
• 7/ Seria TVS Thermoval - tak

Jak dobrać moc pieca akumulacyjnego ?

Dla budynków nieocieplonych przyjmujemy około 60 W/m3 kubatury, czyli jeżeli mamy apartament /  mieszkanie  50m2 x 2,5 wysokości x 60W/m3 = 7,5 kW  mocy pieców akumulacyjnych                                                                                                                Dobrane piece akumulacyjne nie mogą być mniejszej mocy niż 7,5 kW w budynku nieocieplonym

Dla budynków ocieplonych przyjmujemy wartość od 27 do 60 W/m3 kubatury, czyli jeżeli mamy apartament /  mieszkanie  50m2 x 2,5 wysokości  x 35W/m3 = 4,38 kW  mocy pieców akumulacyjnych                                                                                                Dobrane piece akumulacyjne nie mogą być mniejszej mocy niż 4,38 kW w budynku ocieplonym

Jakie są koszty / różnice eksploatacji ogrzewania piecami akumulacyjnymi apartamentu /  mieszkanie  50m2  w budynku nieocieplonym oraz ocieplonym ?

1/ Koszt eksploatacji ogrzewania piecami akumulacyjnymi apartamentu /  mieszkanie  50m2 w budynku nieocieplonym wyniesie średnio rocznie: 7,5 kW x 4 h x 0,8585 zł / kWh x 220 dni = 5666,10 zł rocznie za ogrzewanie, gdzie:

7,5 kW - moc pieców akumulacyjnych do ogrzewania mieszkania / apartamentu

4 h - średnia ilość godzin ładowania pieca w sezonie grzewczym

0,8585 zł /kWh - koszt kilowatogodziny w II taryfie G12w dla gospodarstw domowych w roku 2023

220 dni - długość sezonu grzewczego w Polsce

1/ Koszt eksploatacji ogrzewania piecami akumulacyjnymi apartamentu /  mieszkanie  50m2 w budynku ocieplonym wyniesie średnio rocznie: 4,38 kW x 4 h x 0,8585 zł / kWh x 220 dni = 3309,00 zł rocznie za ogrzewanie, gdzie:

4,38 kW - moc pieców akumulacyjnych do ogrzewania mieszkania / apartamentu

4 h - średnia ilość godzin ładowania pieca w sezonie grzewczym

0,8585 zł /kWh - koszt kilowatogodziny w II taryfie G12w dla gospodarstw domowych w roku 2023

220 dni - długość sezonu grzewczego w Polsce

Wnioski:

• wybor systemu ładowania pieców
• automatyki sterującej
• zaprogramowanie pieców i automatyki sterującej
• szkolenie z zakresu eksploatacji

Czy to jest komfortowe ogrzewanie:

Tak. Korzystamy z ultranowoczesnych technologii i piece ładują się tylko tyle ile wynoszą straty ciepła pomieszczeniu, zapewniając komfortową temperaturę. Oczywiście powyższe wymaga zaprogramowania w trakcie instalacji ogrzewania akumulacyjnego. W efekcie obsługa pieca sprowadza się do ustawienia temperatury.

Czy możemy sterować czasem ładowania i temperaturą pieców akumulacyjnych z dowolnego miejsca na świecie ?

Tak - możemy sterować online temperaturą i czasem ładowania. Opcja dodatkowo płatna - autorskie rozwiązanie Interex Katowice na bazie sterowników Senz Wifi Raychem, naszego amerykańskiego partnera. Dotyczy pieców akumulacyjnych Stiebel Eltron. Niezwykle przydatna funkcjonalność w przypadku domów weekend’owych oraz apartamentów. Gwarancja na usługę 5 lat.

Czy w domu drewnianym można instalować piece akumulacyjne ?

Tak, oczywiście. Mamy wiele realizacji w tym zakresie zrealizowanych.

Czy w łazience można zainstalować piec akumulacyjny ?

Nie. Piece akumulacyjne nie są dedykowane do ogrzewania łazienek. Wyjątek może stanowić duży pokój kąpielowy i piec akumulacyjny serii SHS zawieszony na ścianie w bezpiecznej strefie. Mamy wtedy pewność że metalowe części pieca nie będą miały styczności z wodą.

Czy korzystając z paneli fotowoltaicznych piec akumulacyjny jest dobrym rozwiązaniem dla nadwyżki produkcji energii ?

Tak, oczywiście. Obecnie kluczem jest 100% - we wykorzystanie potencjału bloku akumulacji pieca akumulacyjnego.

Jaka jest długość eksploatacji, żywotność pieca akumulacyjnego ?

Dobrze dobrane, zainstalowane piece akumulacyjne będą działały minimum 20 lat, dlatego tak ważny jest długoletni dostęp do części zamiennych, serwisu. Obecnie często serwisujemy piece które mają ponad 20 lat. Zalecamy serwis pieca akumulacyjnego co 2 lata.

Czy są piece akumulacyjne przenośne ?

Nie, wszystkie piece są instalowane na stałe, najczęściej mocowane do ściany

Jaki jest najlepszy piec akumulacyjny ?

Nie ma takiego - wszystkie piece mają swoje atuty i dobieramy piec akumulacyjny do zapotrzebowania klienta

Na jak długo wystarczy ciepła w piecu akumulacyjnym ?

Na najbliższe 24 godziny, jeżeli prawidłowo została dobrana moc pieca akumulacyjnego

Czy piec akumulacyjny jest wyposażony w przewód zasilający zakończony wtyczką ?

Nie. Piece akumulacyjne wymagają profesjonalnej instalacji. Przewód / sposób podłączenie wybiera elektryk który dobierze przewód zasilajacy jednofazowy lub trójfazowy.

Czy piec akumulacyjny jest urządzeniem gotowym do podłączenia do gniazdka ?

Nie. Osobno jest dostarczana obudowa, osobno wkłady akumulacyjne. Na miejscu instalacji elementy są budowane i podłączane.

Czy piec akumulacyjny mogę podłączyć do gniazdka ?

Zawsze, przed zakupem pieca należy zlecić diagnostykę instalacji elektrykowi który będzie instalował piece i zadać pytanie:  '' Chcę zainstalować piec akumulacyjny np., 3 kW. Czy moja instalacja elektryczna jest przystosowana do takiego odbiornika ?''

Jak rozpocząć procedurę ewentualnego zakupu pieców ?

Proszę o rozrysowanie na kartce rzutu mieszkania / domu z zaznaczeniem rozmiarów, wysokości pomieszczeń. Proszę również o informację o termoizolacji budynku, preferowanej temperaturze. Zdjęcie powyżzsego proszę o wysłąnie na 602 551 555. Przesłany podkład pozwoli na wstępny dobór pieców, określenie niezbędnej mocy do realizacji ogrzewania oraz oczywiście ceny.

Co zrobić jeżeli standardowy przydział mocy 5 kW nie jest wystarczający ?

Niezbędne są dwa dokumenty:

• Wniosek o zwiększenie mocy w Tauron lub innego operatora
• Zgoda ADM / Wspólnoty na zwiększenie przydziału mocy

Na podstawie tych dwóch dokumentów uprawniony elektryk będzie w stanie określić dokładne koszty zwiększenia mocy. Zapraszamy.

Oczywiście jeżeli mają Państwo jakiekolwiek pytanie techniczne proszę o telefon 602 551 555



Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia,  przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.

Zużycie energii cieplnej w apartamencie / mieszkaniu 50m2 - ogrzewanie & cwu

Nowe domy budowane od 2021 potrzebują 47 - 55 kWh/m2

Domy od 2017 do 2021 potrzebują 70 - 90 kWh/m2

Starsze domy od 90 do 200 kWh/m2


To ile dom / apartament / mieszkanie pobiera energii cieplnej nie jest uzależnione od pieców akumulacyjnych / innego źródła ciepła tylko od termoizolacyjności przegród zewnętrznych, wentylacji, okien

i teraz przykładowy apartament /  mieszkanie  50m2

Rok budowy 2022 = 50m2 x 50 kWh/m2 = 2500 kWh rocznie

Rok budowy 2017 = 50m2 x 80 kWh/m2 = 4000 kWh rocznie

Rok budowy 2000 = 50 m2 x 130 kWh/m2 = 6500 kWh rocznie

Koszt energii cieplnej, inaczej koszty eksploatacji ogrzewania:


Koszty roczne ogrzewania apartamentu /  mieszkania 50m2 w 2023 w II taryfa: 0,8585 zł

Rok budowy 2022 = 2500 kWh rocznie x 0,8585 zł /kWh = 2146,- zł rocznie

Rok budowy 2017 = 4000 kWh rocznie x 0,8585 zł /kWh = 3434,- zł rocznie

Rok budowy 2000 = 6500 kWh rocznie x 0,8585 zł /kWh = 5580,- zł rocznie

Wnioski: Wybierając elektryczny system grzewczy obecnie w kamienicach nieocieplonych możliwa jest instalacja pieców akumulacyjnych na II taryfę. W tym przypadku wiemy, że koszt kWh w roku 2024 będzie wynosił około 0,9 zł/kWh na taryfie G 12 w godzinach pozaszczytowych i uwaga 1,7 zł za godziny szczytowe. Kluczem do sukcesu eksploatacji będzie odpowiednie zaprojektowanie CWU oraz praca pozostałych urządzeń typu, pralka, zmywarka, ewentualnie bojler.

Z powyższej perspektywy cenników energii  wynika że w kamienicach nieocieplonych absolutnie wykluczamy instalację ogrzewania poprzez grzejniki elektryczne bezpośrednie, folie grzewcze podłogowe, etc., na taryfę G 11 - koszt tej taryfy będzie wynosił około 1,4 zł a może wynosić 2 lub więcej złote za kWh w perspektywie najbliższych kilku lat. W kamienicach ocieplonych także ogrzewanie bezpośrednie jest warunkowe i do przeliczenia.

Podpowiedzi: co można zrobić obecnie ?
Na pewno natychmiast modernizować obecne systemy grzewcze poprzez instalację sterowania internetowego z kontrolą ładowania pieców oraz jak się uda z kontrolą temperatury lub innych systemów ogrzewania elektrycznego.
Zainstalować rekuperator / rekuperatory decentralne do wentylacji z odzyskiem ciepła
Sprawdzić na miejscu możliwości instalacji pompy ciepła powietrze - powietrze do dogrzewania lub całkowitego ogrzewania części domu / mieszkania / apartamentu

Oczywiście jeżeli mają Państwo jakiekolwiek pytanie techniczne proszę o telefon 602 551 555

Koszt energii cieplnej, inaczej koszty eksploatacji CWU
Porównanie kosztów uzyskania 300 litrów ciepłej wody użytkowej o temperaturze 42*C w taryfie G11, G12, G12w w roku 2023 po przekroczeniu osłonowych kWh ( 2000, 2600, 3000 kWh ) dla rodziny 2+1



				Czas nagrzania
przepływowy ogrzewacz wody 300 litrów o temperaturze 42*C				38 minut	Koszt dzienny = 21 kW x 0.8585 zł x 38 minut ( 0,63 h ) = 11.36 zł
pojemnościowy ogrzewacz wody 300 litrów o temperaturze 42*C				430 minut	Koszt dzienny = 2 kW x 0.8585 zł  x 430 minut ( 7,16 h ) = 12.29 zł
pompa ciepła SHP / WWK 300 litrów o temperaturze 42*C				538 minut	Koszt dzienny = 0,45 kW x 0.8585 zł  x 538 minut ( 8,96 h ) = 3.46 zł
Składowe:
moc grzałki przepływowego ogrzewacza wody 21 kW				moc pobierana z sieci energetycznej 21 kW
moc grzałki pojemnościowego ogrzewacza wody 2 kW				moc pobierana z sieci energetycznej 2 kW
moc odnawialnego żródła energii 1,6 kW				moc pobierana z sieci energetycznej 0,45 kW
koszt kWh		0,8585 zł / kWh
temperatura zimnej wody		5*C

Zakładając powyższe rocznie, oczywiście jest to symulacja, bo podgrzewamy do 65*C bojler i pompę ciepła ale w przepływowych ogrzewaczach wody maksymalna temperatura to 60*C - po prostu chodzi o orientacyjny wynik  dla Państwa ile kosztuje produkcja CWU,
a więc:

przepływowy ogrzewacz wody 365 dni x 11.36 zł = za 4146,40 zł  otrzymamy codziennie 300 litrów o temperaturze 42*C rocznie w roku 2023
pojemnościowy ogrzewacz wody 365 dni x 12.29 zł = za 4485,85 zł otrzymamy codziennie 300 litrów o temperaturze 42*C rocznie w roku 2023
pompa ciepła SHP / WWK 365 dni x 3,46 zł = za 1262,90 zł otrzymamy codziennie 300 litrów o temperaturze 42*C rocznie w roku 2023

Podpowiedzi: co można zrobić obecnie ?
Pompa ciepła do CWU typu monoblok lub split. w budynkach wielorodzinnych jest możliwa do zainstalowania. Tak jest to możliwe.

W przypadku przepływowych ogrzewaczy wody kluczem jest woda wstępnie podgrzana. Różnica w mocy pobieranej z sieci energetycznej sięga 40% jeżeli na dopływie jest woda wstępnie podgrzana z 5 do 15*C. Taką skuteczność można uzyskać poprzez instalację bufora stalowego bez izolacji który odzyskuje energią cieplną z powietrza. Może być instalowany w pobliżu rur z CO , możliwie najwyżej dla najwyższego możliwej temperatury źrodła. Istnieją też inne rozwiązania, każdy dom, apartament i mieszkanie mają możliwości wykorzystania energii odnawialnej bez względu na rodzaj budownictwa. Perlatory instalowane w punktach poboru również zdecydowanie ograniczają koszty eksploatacji.

Podobny scenariusz dotyczy bojlerów, tylko w tym przypadku dochodzą jeszcze straty ciepła na podtrzymaniu 24h plus straty ciepła na rurach w CWU.
Różnice w jakości izolacji bojlerów dochodzą do 400 kWh rocznie.
Odcinki rur z gorąca wodą należy maksymalnie izolować, przykładowo:
Na rurze:
średnica 1/2''
długość 10 m
grubość izolacji 10mm
temperatura otoczenia 20*C
temperatura wody w rurze 70*C
strata ciepła wynosi 876 kWh rocznie !!!



Zawory termostatyczne ZTA ograniczają stratę o 50% dla temperatury wody w rurze 43*C czyli amortyzują się po roku eksploatacji.

Perlatory instalowane w punktach poboru również zdecydowanie ograniczają koszty eksploatacji.
