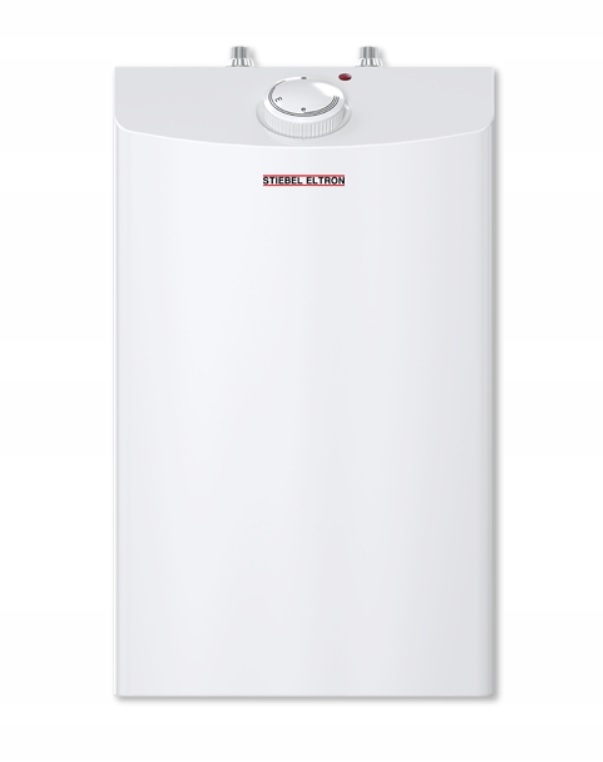

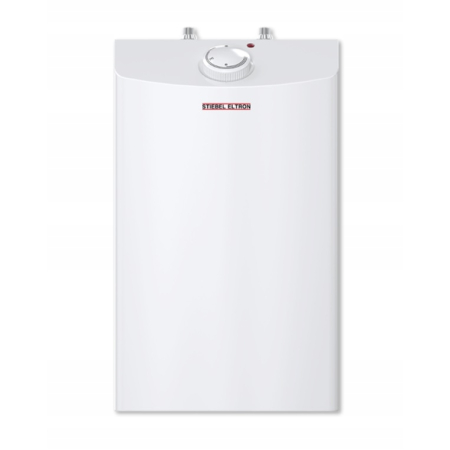

Pojemnościowy ogrzewacz wody ESH 10 U-P Plus (10l)

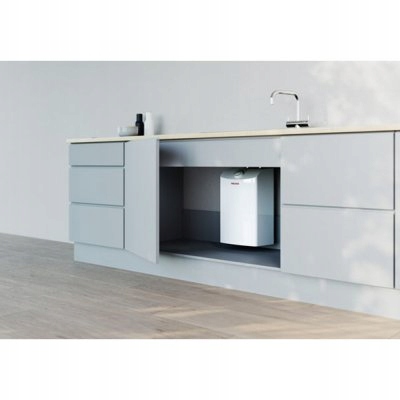

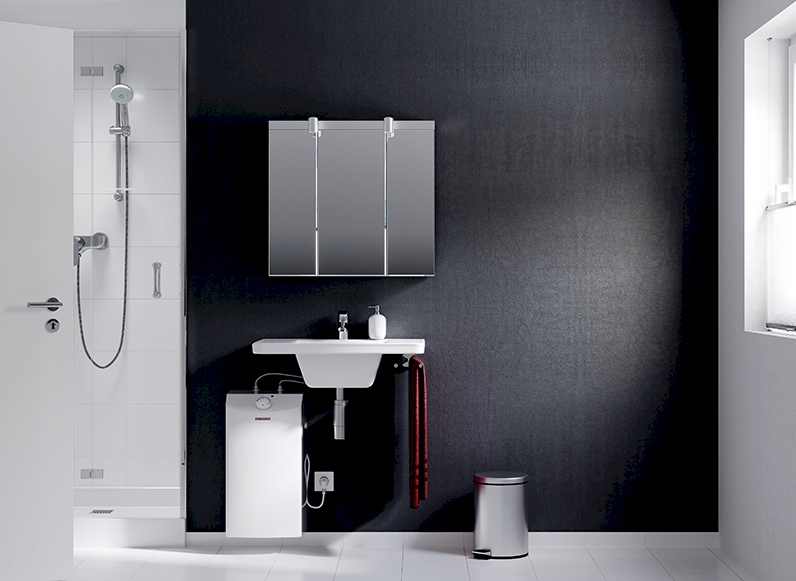

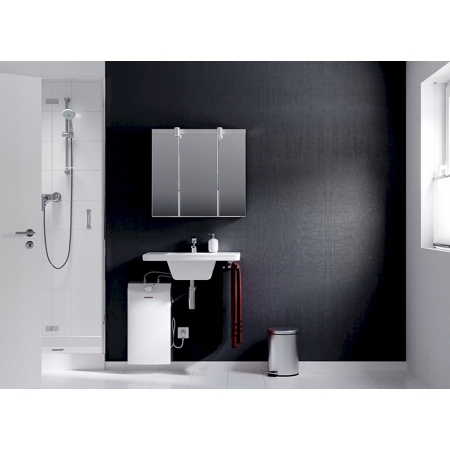

Wersja ESH 10 U-P Plus pracuje w układzie zamkniętym i zasila jeden lub kilka punktów. Montaż pionowy pod punktem poboru, przyłącza do góry; nie zastępuj jej odwróconą wersją O/U. Wykorzystaj sprawną istniejącą armaturę ciśnieniową albo wybierz jedną zgodną baterię. Armatura otwarta MAE/WST/MEK nie jest standardowym wyposażeniem tego układu.

1 zgodny układ; bateria tylko gdy brak

Instrukcja dostawy obu modeli wymienia membranowy zawór bezpieczeństwa z zaworem zwrotnym. Montuj go na zimnym dopływie zgodnie z jego instrukcją; nadciśnienie robocze zbiornika ma limit 6 bar. To nie jest informacja o nastawie fabrycznego zaworu. Katalog International 2026 opisuje zawór dostawy jako 6,7 bar. Nie utożsamiaj go automatycznie z osobnym SV 074373 lub SVMT 073499 i nie montuj dwóch zabezpieczeń w szeregu.

1 zawór z dostawy; dodatkowy tylko po zaprojektowaniu alternatywy

Katalog International 2026, druk s.67 / PDF s.93, wymienia SVMT dokładnie dla ESH 10 U-P Plus 201397. Grupa ma zawór 7 bar, reduktor, zawór zwrotny i odcięcie; jej tabela podaje maks. dopływ 5,6 bar. W komplecie grupy są odpływ, rura z bocznym przyłączem 90° i 2 łuki. Jeżeli wybrano ją w opcji 28=938088, nie zamawiaj drugiej grupy, reduktora ani fabrycznych elementów odpływu. Interex ustala jeden kompletny schemat zabezpieczenia zamiast szeregowego dublowania z zaworem dostawy ESH. Sama różnica 6 bar zbiornika / 7 bar grupy nie jest podstawą odrzucenia potwierdzonego przez OEM osprzętu.

1 grupa tylko w tym sposobie kompletacji; ilość dodatkowa 0 gdy już w opcji

• SVMT - grupa zabezpieczająca do ciśnieniowych zasobników ciepłej wody - Stiebel EltronKod sklepu: 73499

Opcja 28=938087 opisuje osobny SV ½ 6 bar 074373 G½. Jego karta potwierdza nastawę 6 bar, ale nie identyfikuje go z dostarczanym zaworem membranowym ze zwrotnym i nie potwierdza pełnego układu. Nie zamawiaj kolejnego zaworu do nowego ESH; ewentualną zamianę sprawdza Interex według instrukcji i zakresu zestawu.

Przed montażem potwierdź potrzebę dodatkowej opcji

Gdy ciśnienie zasilania przekracza 0,48 MPa (4,8 bar), przed membranowym zaworem w zimnym dopływie zamontuj odpowiedni reduktor. Nastawę i zakres dobierz do warunków oraz instrukcji zaworu; nie dopisano uniwersalnego reduktora ani fikcyjnego SKU. W pełnej grupie z reduktorem wykorzystaj jej element, bez drugiego zakupu.

1 reduktor tylko przy ciśnieniu powyżej 4,8 bar i gdy brak właściwej redukcji

Odpływ zaworu pozostaje otwarty do atmosfery. Rurkę odpływową dobierz do pełnego wypływu, prowadź ze stałym spadkiem w miejscu bez mrozu. Dobierz połączenie z kanalizacją i miejscowy syfon, wykorzystując istniejący lub dostarczony osprzęt. Nie zatykaj odpływu, aby usunąć normalne kapanie podczas podgrzewania.

1 drożna trasa; długość i przyłącze według pomiaru

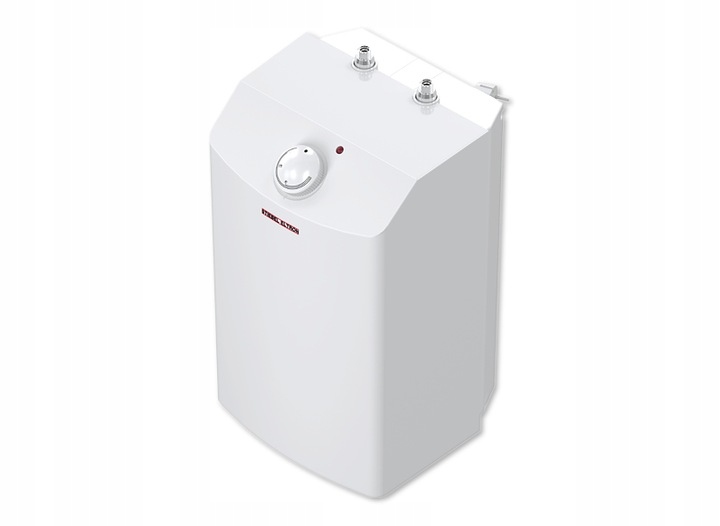

U-P ma fabryczne redukcje G½ → G⅜ oraz uszczelki płaskie; rysunek/tabela pokazują G⅜A z zastosowanymi redukcjami. Nie dokupuj ponownie tych adapterów. Zimna woda po prawej/niebieska, ciepła po lewej/czerwona. Dobierz wyłącznie brakujące połączenia do miejscowych gwintów i baterii. Używaj uszczelnień właściwych dla złącza; przewody bez zagięć i naprężeń.

2 tory wody; uzupełnij tylko brakujące połączenia

Przy drugim punkcie dobierz rozdział oraz rurę według trasy; instrukcja podaje jako przykład miedź 10 mm. Dla U-P katalog OEM wymienia WVT-G⅜ 070558. Jest to zestaw rozdzielaczy dla dodatkowego poboru, nie obowiązkowy zakup do pojedynczej baterii; sprawdź dostawę zestawu i nie zamawiaj dwóch zestawów z powodu dwóch odnóg na schemacie.

Tylko przy drugim punkcie; rury i liczba złączy według schematu

• WVT-G3/8 - Stiebel EltronKod sklepu: 70558

Dobierz rury, złączki i uszczelnienia do temperatury oraz ciśnienia. Instrukcja podaje możliwość krótkotrwałego osiągnięcia 105°C w razie usterki; szczególnie sprawdź dopuszczenia systemów z tworzyw. Nie przypisano uniwersalnego metrażu rur.

Według rzeczywistej trasy i dopuszczenia materiału

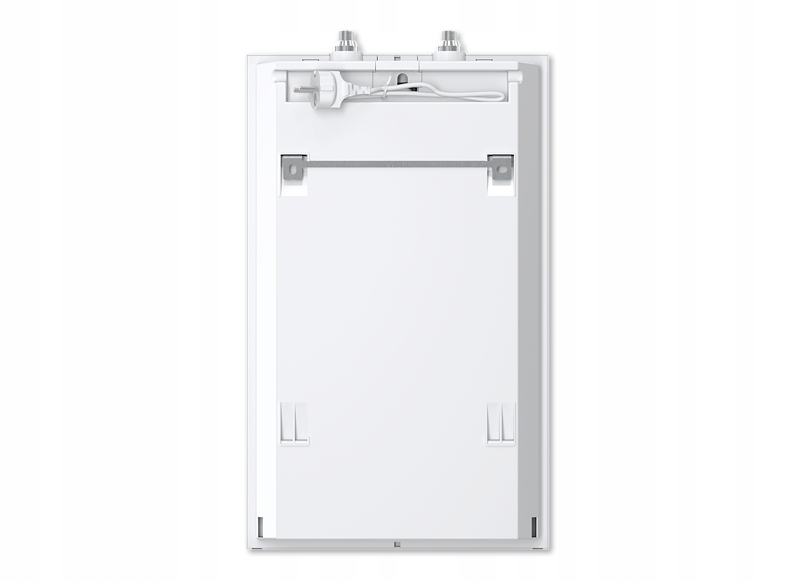

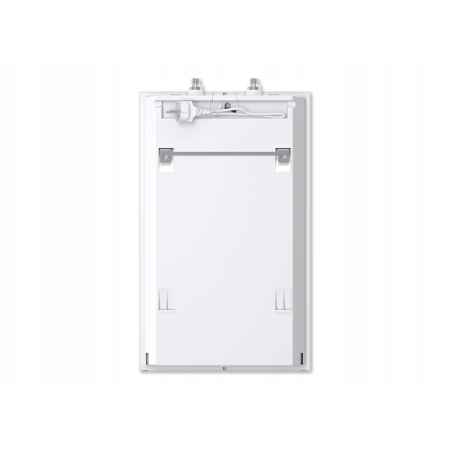

Fabryczny wieszak montuj na śrubach i kołkach dobranych do ściany. Wymiary wys. × szer. × gł.: 506 × 296 × 276 mm, rozstaw otworów 200 mm, wysokość wieszaka 366 mm. Masa pusta 8 kg; do oceny podłoża uwzględnij około 18 kg po napełnieniu i podłączony osprzęt. Pionowo, blisko poboru, bez mrozu, z dostępem do serwisu.

1 fabryczny wieszak; śruby i kołki według podłoża

Do umywalki można dobrać jedną armaturę ciśnieniową WSH 10 238908 lub WSH 20 238909. Limit armatury: 5 l/min, min.1 bar, maks.80°C; ogranicz nastawę ESH odpowiednio, zamiast korzystać z pełnych 82°C. WSH 10 ma zasilacz 230 V, WSH 20 baterię CR-P2 6 V, obie mają 2 węże i 2 sitka. Nie dokupuj startowego zasilania ani węży. Dodatkowe złącza/trójnik ze schematu nie są wyposażeniem baterii; dobierz do ciśnieniowego układu ESH.

1 wybrana bateria zamiast zwykłej; zasilanie startowe w komplecie

• WSH 10 - armatura ciśnieniowa do ogrzewacza wody - Stiebel EltronKod sklepu: 238908
• WSH 20 - Stiebel EltronKod sklepu: 238909

Przy 230 V: 2 kW, 8,7 A, zabezpieczenie 10 A, 1/N/PE. Fabryczny przewód 950 mm z wtyczką wykorzystaj z łatwo dostępnym gniazdem z przewodem ochronnym albo odpowiednim przyłączem stałym. Stałe podłączenie wymaga odłączenia wszystkich biegunów ze szczeliną ≥3 mm. Przekrój i pozostałe zabezpieczenia dobiera się do instalacji; nie dodano uniwersalnego B 16 ani nastawy RCD.

1 odpowiedni obwód; bez drugiego kabla zasilającego

Najpierw bez napięcia napełnij i odpowietrz na ciepłym poborze; sprawdź membranowy zawór — podczas jego uruchomienia musi wypływać pełen strumień. Sprawdź szczelność i przepływ do 10 l/min; dopiero potem podłącz napięcie i nastaw temperaturę. Nie traktuj włączenia z pustym zbiornikiem jako normalnego uruchomienia.

Uruchomienie i pomiary; bez dodatkowego zakupu

Pierwsza kontrola anody ochronnej po 2 latach; dalsze terminy zależą od zużycia i wody. Wymiana anody lub grzałki jest czynnością serwisową po ustaleniu części po numerze fabrycznym, a nie obowiązkowym zakupem do nowej instalacji. Regularnie sprawdzaj i uruchamiaj zawór zabezpieczający.

Kontrola serwisowa; części wyłącznie po stwierdzeniu zużycia
