SHP-A 300 Plus, pompa ciepła do CWU — Stiebel Eltron
SHP-A 300 Plus — pompa ciepła do CWU z zasobnikiem.
Wybierz model i akcesoria Dane i dokumentyRodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji CWU
Stiebel Eltron SHP-A 300 Plus · 238634
Praca na powietrzu z pomieszczenia; bez przyłączy kanałowych. Pomieszczenie min. 13 m³; temperatura powietrza +6 do +42°C. Zachowaj odstępy z instrukcji.
W komplecie z pompą
- Kolanko odpływu kondensatu: 1 szt.
- Izolacyjne połączenia śrubowe G1–22: 2 szt.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| WymaganeGrupa bezpieczeństwa CWU | ZH 1 obejmuje zawór bezpieczeństwa, zawór zwrotny i odcięcie. Fabryczny zawór 6 bar mieści się w limicie 8 bar zasobnika. Odpływ musi pozostać nieodcinany i otwarty do atmosfery. Między zaworem bezpieczeństwa a zasobnikiem nie montuj odcięcia. Instrukcja pompy: s. 51, 52, 66 | 1 grupa; bez dublowania jej zaworów Wybierz ilości powyżej |
| Przy tym wariancie instalacjiReduktor ciśnienia | Dla ZH 1 z zaworem 6 bar reduktor jest potrzebny przy ciśnieniu zasilania przekraczającym 4,8 bar. DMV/ZH 1 ma nastawę fabryczną 4 bar; dobór po pomiarze ciśnienia. Nie ustawiaj go powyżej progu wynikającego z nastawy zaworu. Instrukcja pompy: s. 51, 52, 66 | 1 szt., gdy przekroczony próg Wybierz ilości powyżej |
| WymaganeRury, kształtki i izolacja wodna | Przyłącza pompy G1; wykorzystaj dostarczone izolacyjne połączenia śrubowe G1–Cu22 z płaską uszczelką. Do dobrego połączenia potrzebny jest zgodny system rur i kształtek. Zaizoluj przewód ciepłej wody; zimną wodę zabezpiecz przed kondensacją. Instrukcja pompy: s. 51, 52, 66 | Długość i średnice według instalacji Dobierz z Interex |
| WymaganeZawór spustowy | Zamontuj w najniższym punkcie doprowadzenia zimnej wody, aby opróżnić zasobnik. Dobierz przyłącze do systemu rur. Spust zasobnika nie zastępuje odpływu zaworu bezpieczeństwa. Instrukcja pompy: s. 51, 52, 66 | 1 punkt spustu Dobierz z Interex |
| WymaganeOdpływ zaworu bezpieczeństwa | Przewód zapewniający swobodny odpływ przy całkowicie otwartym zaworze, ze stałym spadkiem, bez możliwości odcięcia, w strefie wolnej od mrozu. Wyprowadzenie otwarte do atmosfery. Instrukcja pompy: s. 51, 52, 66 | 1 odpływ z grupy; długość według trasy Dobierz z Interex |
| WymaganeOdprowadzenie kondensatu i syfon | Wąż o średnicy większej niż średnica dostarczonego kolanka, bez załamań, ze stałym spadkiem. Koniec otwarty do atmosfery ponad syfonem. Dobierz wąż, syfon i przejście do kanalizacji do rzeczywistego odpływu. Instrukcja pompy: s. 53 | 1 trasa odpływu; kolanko w komplecie Dobierz z Interex |
| Przy tym wariancie instalacjiPompka kondensatu | Potrzebna tylko wtedy, gdy nie można zapewnić spadku grawitacyjnego. Dobierz wydajność i wysokość podnoszenia do trasy oraz sposób odprowadzenia do kanalizacji. Instrukcja pompy: s. 53 | 1 szt., gdy odpływ grawitacyjny niemożliwy Dobierz z Interex |
| WymaganeZasilanie i zabezpieczenia elektryczne | Zasilanie 1/N/PE 220–240 V, zabezpieczenie C16 i RCD według instrukcji. Przewód z wtyczką ma ok. 2 m. Parametry RCD i przewodu dobierz do instalacji elektrycznej; przed podaniem napięcia napełnij zasobnik. Instrukcja pompy: s. 53, 54, 67 | 1 obwód; C16 i RCD po sprawdzeniu instalacji Dobierz z Interex |
| OpcjonalnieCyrkulacja ciepłej wody | Jeśli instalacja ma cyrkulację, dobierz pompę CWU z kontrolą termiczną lub czasową oraz izolację przewodu. Praca ciągła i straty na cyrkulacji obniżają sprawność; nie dodawaj pompy cyrkulacyjnej jako standardowego wyposażenia. Instrukcja pompy: s. 52 | Tylko przy wymaganej cyrkulacji CWU Dobierz z Interex |
| OpcjonalnieSterowanie sygnałem PV / zewnętrznym | Wejście sygnału 220–240 V zgodnie ze schematem. Przy sterowaniu z przekaźnika producent wskazuje styk normalnie otwarty, bezpotencjałowy, o obciążalności 240 V AC / 24 V DC, 1 A. Układ, przewody i źródło sygnału dobierz do konkretnego falownika. Instrukcja pompy: s. 54, 55 | Tylko przy wykorzystaniu zewnętrznego sygnału Dobierz z Interex |
Zasobnik, grzałka awaryjna i regulator są częścią urządzenia. Osprzęt serwisowy nie jest wymaganym zakupem do nowego montażu.
Instrukcja montażu producenta (PL) · wersja A 330757-43256-9643 / B 331131 · dobór dla SKU 238634
Dobór i dokumentacja
Praca na powietrzu z pomieszczenia; bez przyłączy kanałowych. Pomieszczenie min. 13 m³; temperatura powietrza +6 do +42°C. Zachowaj odstępy z instrukcji.
Dokumentacja pomp SHP
Dostęp dla klientów Interex · materiały na hasło
Instrukcje serwisowe SHP-A
SHP-A 220 Plus / 300 Plus / 300 X Plus.
Instrukcja napraw: 44 strony. Polskie tłumaczenie oraz oryginał angielski producenta.
Dostęp dla klientów InterexZakres instrukcji: wyłącznie wymienione modele SHP-A. Polska wersja jest nieoficjalnym tłumaczeniem maszynowym.
Zdjęcia serwisowe
Wycieki, oględziny i pomiary obiegu chłodniczego.
12 zdjęć z realizacji Interex. Opisy i powiększenia dostępne po wpisaniu hasła.
Dostęp dla klientów InterexGaleria konkretnych przypadków serwisowych pomp SHP-F.
Oba działy otworzysz tym samym hasłem co instrukcje do pieców. Wsparcie Interex: 602 551 555
Oryginalna karta: Pompa ciepła Stiebel Eltron SHP-A 300 Plus — dane i formularz zakupu
Pompa ciepła Stiebel Eltron SHP-A 300 Plus
Dostępność: Dostępny
Czas wysyłki: 3 dni
Koszt wysyłki: od 175,00 zł
Numer katalogowy: 238634
Kod EAN: 4017212386347
Stan produktu: Nowy
Przeznaczenie: ciepła woda użytkowa
Maksymalna moc grzewcza: 1.6
EAN (GTIN): 4017212386347
Rodzaj: powietrze-woda
Marka: Stiebel eltron
Kod producenta: 238634
Waga: 135
- Opis produktu
- Klipy filmowe (21)
Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex.
Zastosowanie
Pompa ciepła Stiebel Eltron SHP-A 300 Plus stosujemy do magazynowania i podgrzewania ciepłej wody użytkowej. Przed doborem sprawdzamy pojemność, sposób montażu, moc grzałki, zabezpieczenia hydrauliczne i elektryczne.
Dane techniczne do sprawdzenia
| Produkt | Pompa ciepła Stiebel Eltron SHP-A 300 Plus |
| Producent | Stiebel Eltron |
| Model / numer katalogowy | 238634 |
| Kod producenta | 238634 |
| EAN | 4017212386347 |
| Grupa zastosowania | bojler / pojemnościowy ogrzewacz wody |
| Kategoria sklepu | 170:Pompy ciepła do CWU |
| Warunki techniczne | zasilanie, zabezpieczenia, miejsce montażu, sterowanie i wymagane akcesoria potwierdzamy przed zakupem lub montażem. |
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Stiebel Eltron dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.
Jakość potwierdzona dwudziestoletnim doświadczeniem
Dobór - sprzedaż - montaż - serwis gwarancyjny oraz pogwarancyjny
Pompa ciepła SHP pozyskuje energię z otoczenia, ponad trzykrotnie zwielokrotnia dostarczoną energię i wykorzystuje ją do podgrzewania wody.
Polecamy :
SHP-A 300 Plus to nowoczesna, kompaktowa pompa ciepła do ogrzewania wody użytkowej
Pompy ciepła typu SHP marki STIEBEL ELTRON mogą zaoszczędzić do 70% kosztów energii do ogrzewania wody użytkowej, przy wykorzystaniu ciepła z otoczenia. Urządzenia efektywnie zaopatrują w ciepłą wodę użytkową kilka punktów poboru. Stalowe zasobniki o pojemności 220 lub 300 litrów pokryte są od wewnątrz specjalną emalią oraz dodatkowo zabezpieczone bezobsługową anodą ochronną. Pompy używają wentylatora do bezobsługowego pozyskania ciepła z otoczenia, np. z kotłowni. Tak uzyskana energia służy do efektywnego ogrzewania wody użytkowej, a jej pobranie z pomieszczenia wpływa niezwykle korzystnie na osuszanie powietrza wewnętrznego, zabezpiecza przed wilgocią oraz pomaga zachować prawidłowy klimat budynku. Wszystkie pompy ciepła SHP są gotowe do podłączenia.
✅ Niezależność to ważny aspekt we własnym domu, firmie, dużym krokiem w tym kierunku będzie ta pompa ciepła. Nie tylko wykorzystuje ona odnawialne źródła energii do przygotowania ciepłej wody użytkowej, ale także osiąga rewelacyjne parametry działania dzięki pierwszorzędnej izolacji zbiornika.

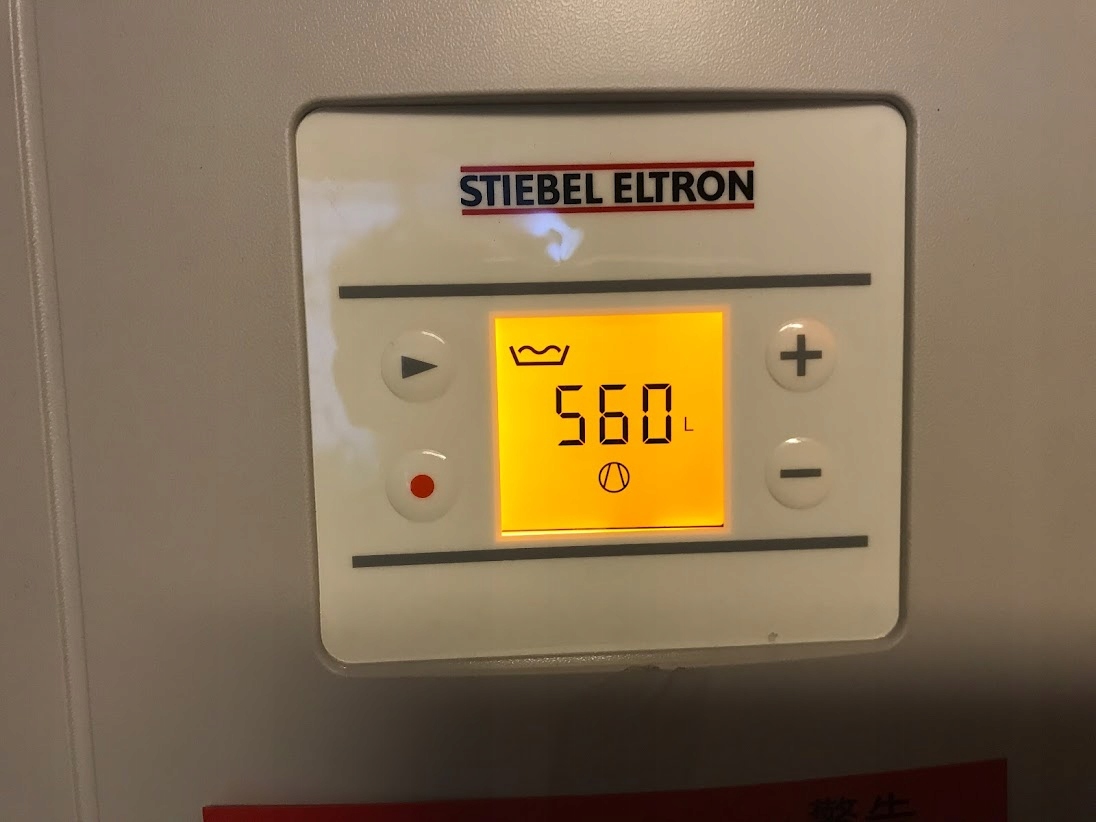

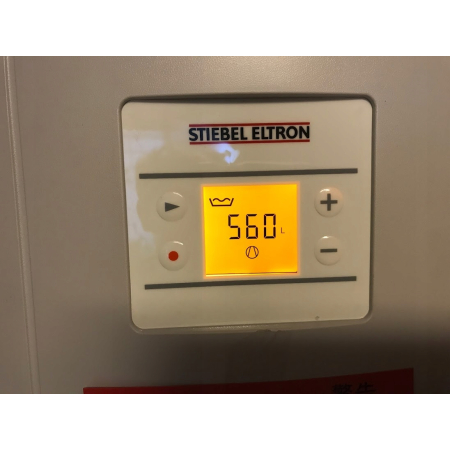

✅ Pompy SHP posiadają stalowy zbiornik ze specjalną emalią wewnątrz, dodatkowo zabezpieczony całkowicie bezobsługową, tytanową anodą ochronną. Nowa jednostka sterująca z wyświetlaczem LCD oferuje wysoki komfort pracy. Informacje mogą być wywoływane bezpośrednio, np. aktualnie dostępna ilość zmieszanej wody przy 40°C. Maksymalna temperatura ciepłej wody użytkowej w trybie pracy pompy ciepła wynosi aż 65°C!
✅ Urządzenia przeznaczone są do zasilania kilku punktów poboru wody.
✅Posiadają niezbędne zabezpieczenia oraz dodatkową grzałkę elektryczną o mocy 1,5 kW do szybkiego/komfortowego lub awaryjnego dogrzewania wody.
✅ Pompy ciepła serii SHP-A Plus są przystosowane do współpracy z instalacją fotowoltaiczną oraz umożliwiają podgrzewanie wody użytkowej w tańszej taryfie energetycznej.
Opis pompy ciepła SHP

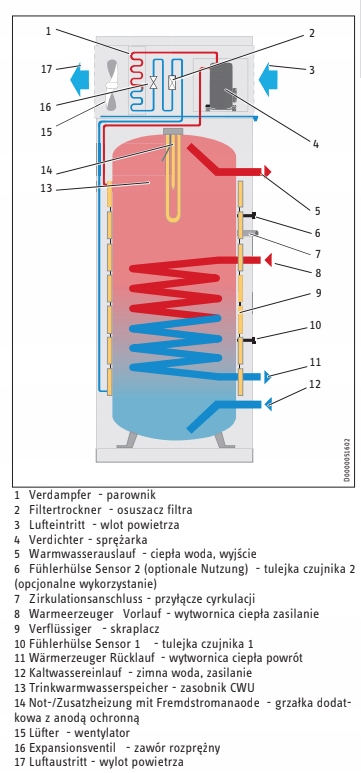

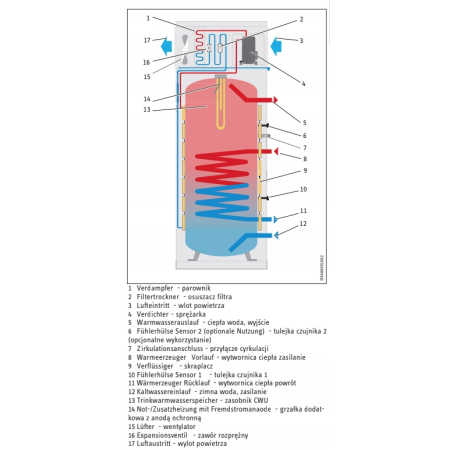

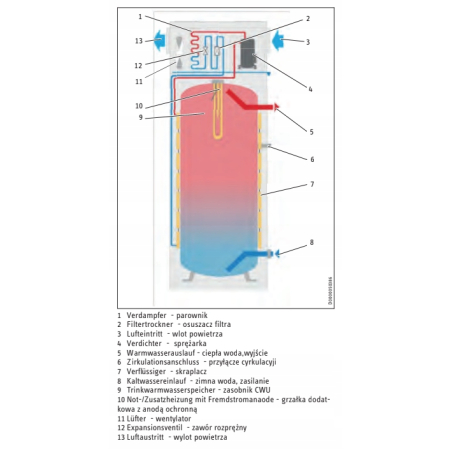

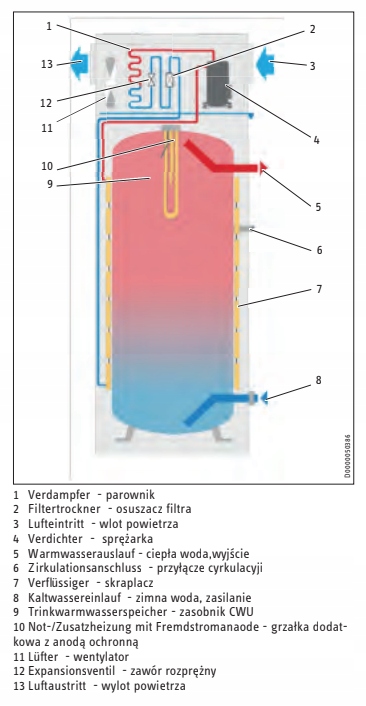

Gotowe do podłączenia urządzenie umożliwia efektywne zasilanie ciepłą wodą kilku punktów poboru przy wykorzystaniu odnawialnego źródła energii. Urządzenie pobiera ciepło z zassanego powietrza. Ciepło to wykorzystuje do ogrzania znajdującej się w zbiorniku wody użytkowej.
Urządzenie jest przeznaczone do ustawienia wewnątrz budynku. Urządzenie pracuje w trybie obiegu zamkniętego i nie wymaga dopływu powietrza zewnętrznego.Ze względu na pobieranie ciepła powietrze otoczenia w miejscu ustawienia może schładzać się o 1–3 °C. Urządzenie pobiera z po- wierza również wilgoć, która zamienia się następnie w kondensat. Kondensat zostaje wyprowadzony z urządzenia przez odpływ kondensatu.
Zalety pompy ciepła SHP
- Możliwość uzyskania higienicznych temperatur ciepłej wody użytkowej do 65 °C w samym tylko efektywnym trybie pracy pompy ciepła.
- Możliwość integracji z inteligentną siecią energetyczną (SG-Ready).
- Najwyższe bezpieczeństwo i oszczędność kosztów dzięki bezobsługowej ochronie antykorozyjnej zbiornika (anodzie z zasilaniem zewnętrznym).

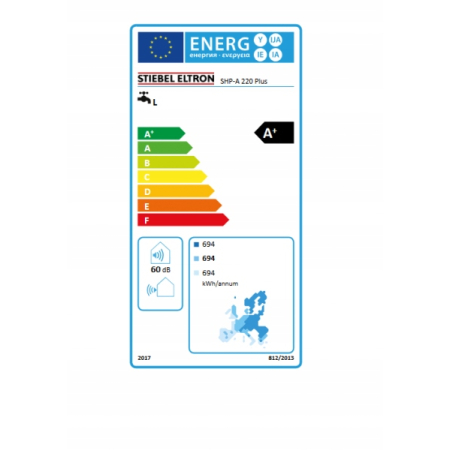

- Wartość A+ oznacza maksymalną efektywność energetyczną w tej grupie produktów.
- Prestiżowa nagroda Plus X Awards "Najlepszy produkt roku" w kategorii "Ogrzewanie i klimatyzacja"

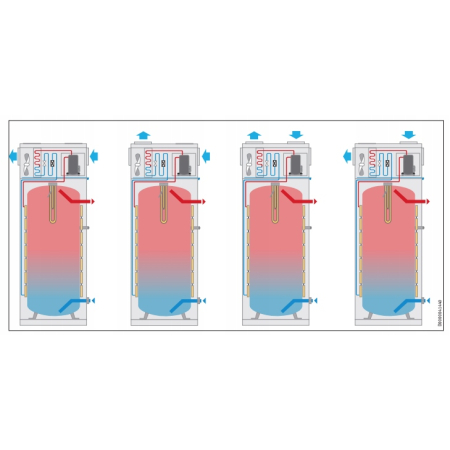

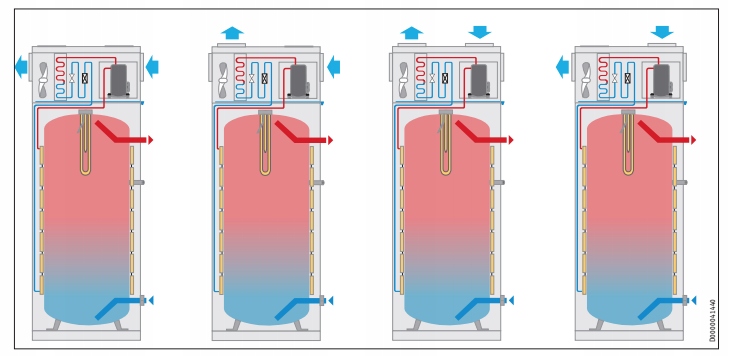

Warianty pomp ciepła SHP
- SHP-A bez możliwości instalacji kanałów

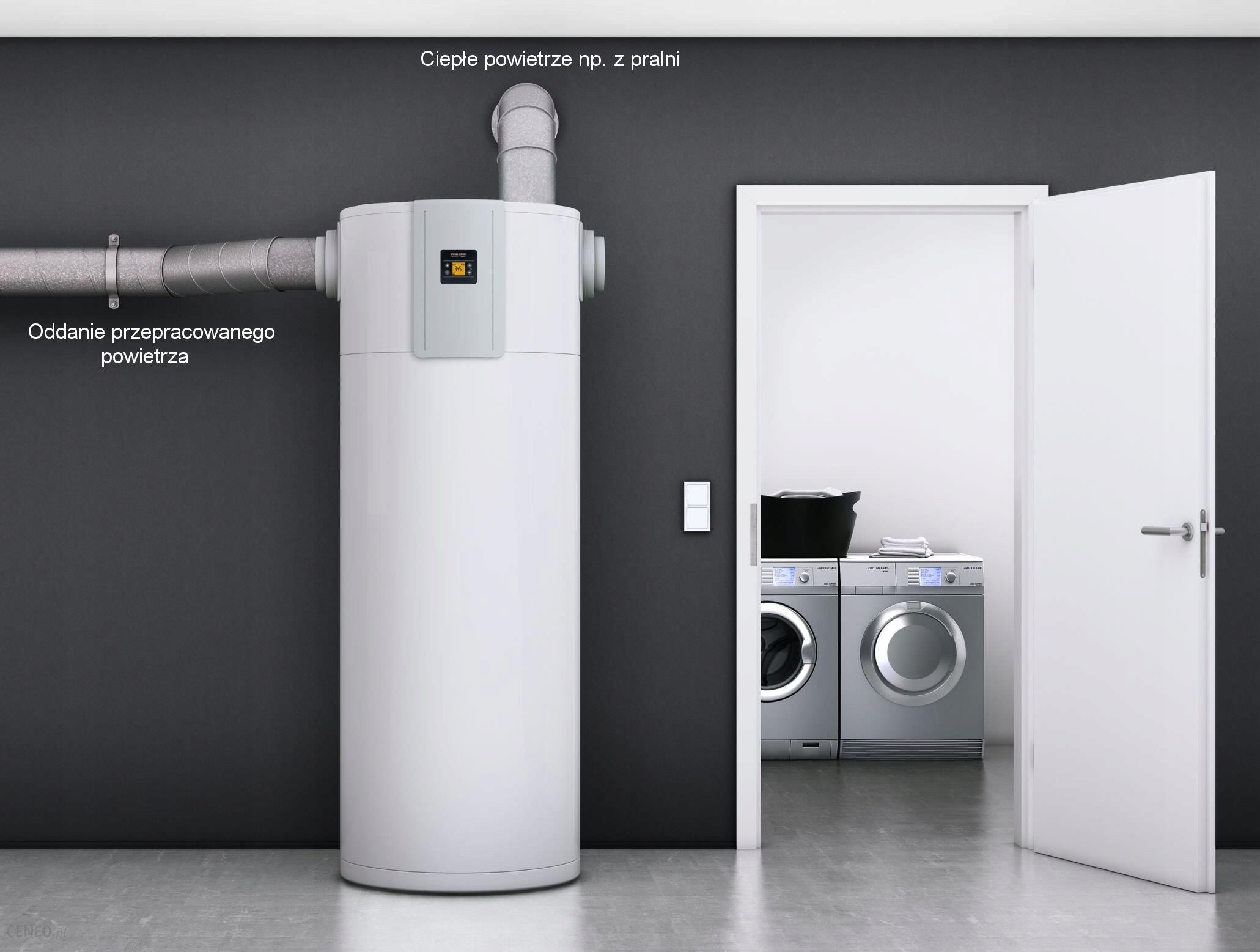

- SHP-F posiadają króćce do instalacji kanałów
WWK 220 electronic / SHP-A 220 Plus bez możliwości instalacji kanałów wlotu i wylotu powietrza o pojemności 220 litrów // nr 238633
WWK 300 electronic / SHP-A 300 Plus bez możliwości instalacji kanałów wlotu i wylotu powietrza o pojemności 300 litrów // nr 238634
WWK 300 electronic / SHP-A 300 X Plus bez możliwości instalacji kanałów wlotu i wylotu powietrza o pojemności 300 litrów z wymiennikiem ciepła 1,3 m2 // nr 238635
WWK 221 electronic / SHP-F 220 Premium z możliwością instalacji kanałów wlotu i wylotu powietrza o pojemności 220 litrów // nr 238630
WWK 300 electronic / SHP-F 300 Premium z możliwością instalacji kanałów wlotu i wylotu powietrza o pojemności 300 litrów // nr 238631
WWK 300 electronic / SHP-F 300 X Premium z możliwością instalacji kanałów wlotu i wylotu powietrza o pojemności 300 litrów z wymiennikiem ciepła 1,3 m2 // nr 238632
Pompy ciepła typu SHP marki STIEBEL ELTRON mogą zaoszczędzić do 70% kosztów energii do ogrzewania wody użytkowej, przy wykorzystaniu ciepła z otoczenia. Fakt, że centralny system grzewczy jest zwykle nieczynny latem, zwiększa ogólną sprawność systemu. Urządzenia efektywnie zaopatrują w ciepłą wodę użytkową kilka punktów poboru. Są wyposażone fabrycznie w elementy regulujące i zabezpieczające, pozwalające w pełni automatyczną i bezpieczną eksploatację.
Dobieramy urządzenie, dostarczamy, montujemy, konfigurujemy, uruchamiamy i serwisujemy. Po montażu sprawdzamy działanie, zabezpieczenia hydrauliczne, zasilanie, PE, zabezpieczenia i opis w rozdzielnicy.
☑ Montaż bez przypadkowych podwykonawców ☑ Indywidualny dobór do Twojej instalacji ⚙ Serwis po zakupie ⚡ 5 lat gwarancji na montaż
Klient sklepu internetowego dostaje wsparcie techniczne i rozwiązanie dopasowane do realnych warunków. Marka i wizytówka nie instalują - instaluje doświadczenie.
Dane do doboru tego bojlera
| Marka | Stiebel Eltron |
| Pojemność | 300 l |
| Moc | 2,0 kW |
| Zasilanie | sprawdzamy z instrukcją producenta |
| Montaż | wg wariantu produktu - potwierdzamy przed montażem |
| Wymiary | 1905 x 690 x 690 mm (wys. x szer. x gł.) |
Interaktywny arkusz doboru bojlera krok po kroku
Najpierw wybieramy sposób montażu i ograniczenia miejsca, potem dostępną moc grzałki, a na końcu sprawdzamy, ile wody 40°C uzyskamy ze zbiornika nagrzanego do 65°C.
Aktualny produkt: Pompa ciepła Stiebel Eltron SHP-A 300 Plus · montaż aktualnego produktu: pionowy.
Dobór wstępny, bez pierwszeństwa marki. Ilość wody 40°C i czas nagrzewania są szacunkiem dla wody zimnej 5°C i zbiornika 65°C, bez strat; nie są wartością V40 z badania producenta. Pojemność rzeczywista może różnić się od liczby w nazwie modelu. Przed zakupem potwierdź wykonanie urządzenia, schemat zasilania oraz odstępy montażowe w instrukcji.
Kalkulator bojlera: czas nagrzewania i energia
Zmień pojemność, temperaturę zimnej wody i temperaturę zadaną. Wynik pokazuje orientacyjny czas pierwszego nagrzania zbiornika.
Energia do podgrzania:
Orientacyjny czas nagrzewania:
