Raychem / Chemelex
NRG-Temp / R-TC-NRG
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Produkt i akcesoria
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja instalacji regulatora ogrzewania podłogowego

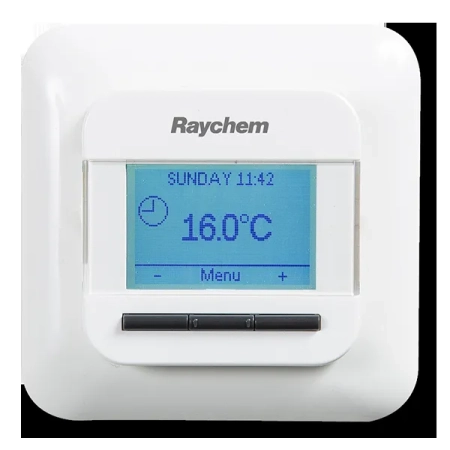

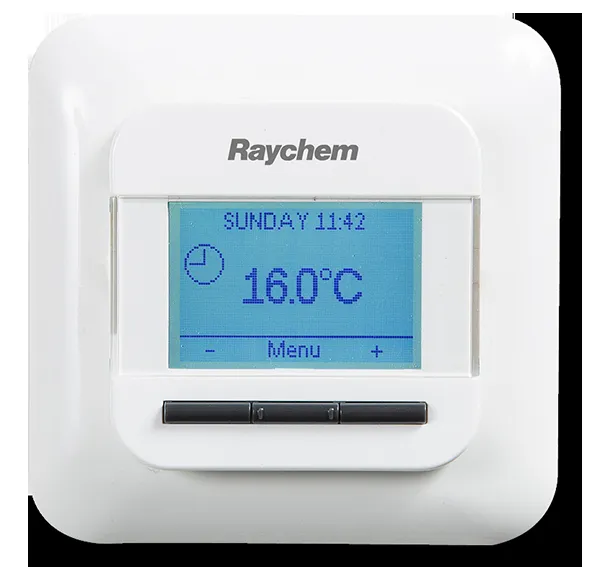

NRG-Temp / R-TC-NRG · 1244-002513
NRG-Temp / R-TC-NRG 1244-002513: 230 V AC +10%/−15%, 50/60 Hz; wyjście maks. 13 A przy 230 V; IP21; temperatura pracy 0…40°C; czujnik NTC 10 kΩ przy 25°C, przewód 3 m. Dane archiwalnej karty wymagają potwierdzenia wersji regulatora. Limit wyjścia 13 A dotyczy obciążenia rezystancyjnego. Dla samoregulującego T2Red (+T2Reflecta) własna starsza instrukcja podaje maksymalny dopuszczalny prąd znamionowy 10 A dla normalnej trwałości przekaźnika; obciążenie samoregulujące 13 A skraca trwałość styków. Nie przenoś tej obniżki na stałomocowy T2Green. Warunki wymagają zgodnej generacji regulatora.
Odzyskano archiwalny pełny rozdział FI montażu i obsługi NRG-Temp, ML-NRGTemp-IM-INST314 R3. Kod 1244-002513 oznacza NRG-Temp / R-TC-NRG. Przed montażem trzeba potwierdzić generację i firmware rzeczywistej dostawy oraz zgodną instrukcję; dokumentacja NRG-DM i Green Leaf nie zastępuje tej procedury.
Prześlij etykietę oraz warunki instalacji do InterexArchiwalna instrukcja ma rozbieżny numer menu pierwszego wygrzewania i domyślną wartość ogranicznika podłogi 27/35°C. Nie ustalono właściwej wartości ani numeru menu dla dostawy; sprawdzić właściwą wersję instrukcji i rzeczywistą konfigurację.
Prześlij etykietę oraz warunki instalacji do InterexPotwierdzony zakres dostawy
- NRG-Temp / R-TC-NRG 1244-002513. Archiwalna instrukcja NRG-Temp przewiduje w standardowej dostawie czujnik podłogi NTC 10 kΩ przy 25°C z przewodem 3 m, ramkę i front oraz dodatkowy front kwadratowy. Sprawdź rzeczywistą zawartość oferty przed uzupełnieniem; nie dodawaj drugiego sprawnego czujnika lub dostarczonych już elementów wykończenia.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexIdentyfikacja regulatora i właściwej instrukcji | Odzyskano archiwalny pełny rozdział FI montażu i obsługi NRG-Temp, ML-NRGTemp-IM-INST314 R3. Kod 1244-002513 oznacza NRG-Temp / R-TC-NRG. Przed montażem trzeba potwierdzić generację i firmware rzeczywistej dostawy oraz zgodną instrukcję; dokumentacja NRG-DM i Green Leaf nie zastępuje tej procedury. Źródło doboru: s. 3 | sprawdzenie etykiety przed montażem Dobierz z Interex |
| WymaganeZasilanie i obciążenie wyjścia | Starsza dokumentacja przewiduje wyjście 230 V do 13 A dla obciążenia rezystancyjnego. Dla samoregulującego T2Red (+T2Reflecta) instrukcja podaje maksymalny dopuszczalny prąd znamionowy 10 A, aby zapewnić normalną trwałość termostatu; samoregulujące obciążenie 13 A skraca trwałość styków przekaźnika. Jest to warunek tej konkretnej aplikacji, którego nie przenosi się na stałomocowy T2Green. Zaciski przyjmują przewody do 2,5 mm²; zasilanie, zabezpieczenia, połączenie PE i ewentualny stycznik dobierz do rzeczywistego obwodu oraz potwierdzonej generacji regulatora. Regulator IP21 wymaga odpowiedniej lokalizacji. Źródło doboru: s. 2, 3 | 1 obwód i właściwe zabezpieczenia według projektu Dobierz z Interex |
| Potwierdź z InterexCzujnik i ograniczenie temperatury podłogi | Starsza dokumentacja przewiduje pomiar podłogi, pokoju lub pokoju z ograniczeniem podłogi. Zakres nastaw podłogi wynosi 5…35°C, pokoju 5…40°C. Standardowy czujnik to NTC 10 kΩ przy 25°C z przewodem 3 m. Tryby i fabryczne wartości potwierdź dla wersji dostawy; archiwum podaje niespójne wartości ogranicznika 27/35°C. Źródło doboru: s. 1, 2 | 1 sprawny, zgodny czujnik w wymienialnej osłonie Dobierz z Interex |
| Przy tym wariancie instalacjiWięcej obwodów — właściwy stycznik z tłumieniem zakłóceń | Archiwalny schemat dla kilku obwodów przewiduje stycznik z wbudowanym tłumieniem zakłóceń; karta zabrania stosowania stycznika bez filtra przeciwzakłóceniowego. Liczbę torów, cewkę, obciążalność i ochronę każdego obwodu dobiera projektant. Nie dodaje się stycznika automatycznie do jednego obwodu mieszczącego się w dopuszczonym obciążeniu. Źródło doboru: s. 3 | według liczby obwodów i projektu Dobierz z Interex |
| Przy tym wariancie instalacjiCzujnik zamienny tylko przy potwierdzonym braku lub uszkodzeniu | Sensor-N10K 1244-002952 jest dokładnym czujnikiem zamiennym podłogi wymienionym w archiwalnej karcie NRG-Temp. Starszy regulator standardowo ma czujnik NTC 10 kΩ przy 25°C z przewodem 3 m. Kup część tylko przy potwierdzonym braku lub uszkodzeniu, po kontroli generacji regulatora, istniejącego czujnika i trasy. Nie dubluj wyposażenia. Podłączenie i sprawdzenie wymagają właściwej instrukcji dostawy. Źródło doboru: s. 2, 3 | 1 tylko przy potwierdzonym braku lub potrzebie wymiany
|
| Potwierdź z InterexStandardowe wyposażenie starszego NRG-Temp | Archiwalna instrukcja NRG-Temp przewiduje w standardowej dostawie czujnik podłogi NTC 10 kΩ przy 25°C z przewodem 3 m, ramkę i front oraz dodatkowy front kwadratowy. Sprawdź rzeczywistą zawartość oferty przed uzupełnieniem; nie dodawaj drugiego sprawnego czujnika lub dostarczonych już elementów wykończenia. Źródło doboru: s. 8, 9, 10 | kontrola dostawy przed zakupem brakujących części Dobierz z Interex |
| Potwierdź z InterexMontaż regulatora i wymienialna trasa czujnika | Starsza procedura przewiduje puszkę 65 mm i montaż około 1,5 m nad podłogą, bez przeciągu i bezpośredniego słońca, z uszczelnionymi rurkami. Czujnik prowadzi się w osobnej rurce, między przewodami grzejnymi i co najmniej 3 cm od nich; nie prowadzi się jego kabla z innymi przewodami elektrycznymi. Przedłużenie do 100 m wymaga co najmniej 2×1,5 mm² i izolacji na 230 VAC. Zastosowanie tych szczegółów potwierdź dla wersji dostawy. Źródło doboru: s. 5, 10 | 1 właściwa lokalizacja i drożna osobna trasa na regulator Dobierz z Interex |
| Potwierdź z InterexWersja instrukcji, nastawy i bezpieczne odłączenie | Archiwalna instrukcja ma rozbieżny numer menu pierwszego wygrzewania i domyślną wartość ogranicznika podłogi 27/35°C. Nie ustalono właściwej wartości ani numeru menu dla dostawy; sprawdzić właściwą wersję instrukcji i rzeczywistą konfigurację. Stan programowy OFF w tej starszej procedurze nie przerywa uczenia lub pierwszego wygrzewania i nie zastępuje odłączenia zasilania. Pierwsze uruchomienie uzgodnij z instrukcją jastrychu i okładziny; nie ustawiaj sekwencji na podstawie samego archiwalnego numeru menu. Źródło doboru: s. 18, 23, 24, 34, 36, 39, 40 | 1 kontrola generacji, konfiguracji i warunków uruchomienia Dobierz z Interex |
| Potwierdź z InterexDiagnostyka NRG-Temp przed zakupem czujnika | Starsza instrukcja wyłącza ogrzewanie przy awarii aktywnego sensora. Rozróżnia niewłaściwy czujnik ER1, zwarcie podłogowego ER2, przerwę podłogowego ER3 oraz awarie czujnika wewnętrznego ER4/ER5. Po bezpiecznym odłączeniu sprawdź przewody i odłączony czujnik; odniesienie NTC wynosi 10 kΩ przy 25°C, 12,5 kΩ przy 20°C i 8,04 kΩ przy 30°C. Kody stosuj tylko po potwierdzeniu wersji. Czujnik podłogi nie naprawia awarii czujnika pokoju. Źródło doboru: s. 9, 36, 37 | 1 diagnoza urządzenia, przewodów i sensora Dobierz z Interex |
| Przy tym wariancie instalacjiOsłona czujnika tylko do brakującej właściwej trasy | Dla zastosowania NRG-Temp z T2Green karta systemowa wskazuje SensorTube 6012-8949541, Ø10 mm i 2,5 m. Starsza instrukcja regulatora wymaga osobnej wymiennej trasy czujnika. Dokup tylko brakującą osłonę po sprawdzeniu drożności, zamknięcia końca i potrzebnej długości; nie dodawaj drugiej rurki do właściwej istniejącej instalacji. Źródło doboru: s. 10 | brakująca osłona po kontroli trasy; bez automatycznej ilości
|
Nazwa handlowa oferty nie zastępuje identyfikacji kodem 1244-002513.
Odzyskano archiwalny pełny rozdział FI montażu i obsługi NRG-Temp, ML-NRGTemp-IM-INST314 R3. Kod 1244-002513 oznacza NRG-Temp / R-TC-NRG. Przed montażem trzeba potwierdzić generację i firmware rzeczywistej dostawy oraz zgodną instrukcję; dokumentacja NRG-DM i Green Leaf nie zastępuje tej procedury.
Archiwalna instrukcja ma rozbieżny numer menu pierwszego wygrzewania i domyślną wartość ogranicznika podłogi 27/35°C. Nie ustalono właściwej wartości ani numeru menu dla dostawy; sprawdzić właściwą wersję instrukcji i rzeczywistą konfigurację.
Zgodność archiwalnej instrukcji z wersją dostawy do potwierdzenia
Dane techniczne i opis produktu
Dokumentacja do pobrania
Sprawdzone linki do dokumentacji technicznej, instrukcji montażu i kart producenta dla tego produktu oraz powiązanych elementów systemu.
Sterowanie ogrzewaniem podłogowym Raychem - co z czym pracuje?
Termostat do podłogówki dobiera się do rodzaju przewodu lub maty, czujnika podłogowego, obciążenia obwodu i sposobu użytkowania pomieszczenia. Przy podłodze drewnianej, panelach lub laminacie obowiązuje szczególna kontrola temperatury posadzki.
| Sterownik / czujnik | Do jakiego systemu | Co sprawdzić przed zakupem |
|---|---|---|
| SENZ-WIFI | QuickNet / T2, T2Red, T2Blue, T2Black i zestawy podłogowe Raychem | Sterowanie przez WiFi, czujnik podłogowy w peszlu, ograniczenie temperatury posadzki wg warstw podłogi. |
| Green Leaf / R-NRG-DM | klasyczne sterowanie elektrycznym ogrzewaniem podłogowym | Dobór pod obciążenie, typ czujnika i wymagany komfort regulacji. |
| R-TE | prostsze zestawy mat grzewczych QuickNet | Dobre do podstawowych instalacji, ale przed montażem sprawdzamy czujnik i parametry obwodu. |
| Czujnik podłogowy U-ACC | czujnik temperatury posadzki do termostatów podłogowych | Czujnik prowadzimy w peszlu, tak aby można go było wymienić bez kucia podłogi. |
Ważne: Przed zakryciem przewodu lub maty wykonujemy pomiar rezystancji żyły grzejnej i izolacji. Termostat nie zastępuje prawidłowego doboru mocy i rozstawu przewodu.
✅ Możliwość ręcznego wyłączenia za pomocą wyłącznika dwupolowego
✅Niebieskie podświetlenie wyświetlacza
✅Wbudowany zegar sterujący:
✅4 różne programy standardowej redukcji kosztów dla określonych typów pomieszczeń lub
✅1 program modyfikowany przez użytkownika w blokach czasowych po 30 minut
✅ Funkcja adaptacyjna automatycznie zmienia godzinę rozpoczęcia okresu grzania, aby żądana temperatura została osiągnięta o wybranej porze.
✅Funkcja szybkiego podwyższenia temperatury (+5°C na maks.2 godziny)
✅Odczyt aktualnej temperatury podłogi
✅ Monitorowanie stanu czujników temperatury podłogi oraz otoczenia
✅Odcięcie zasilania przewodów grzejnych w przypadku awarii czujnika oraz sygnalizacja jego uszkodzenia
✅Możliwość zablokowania ustawień regulatora.
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
