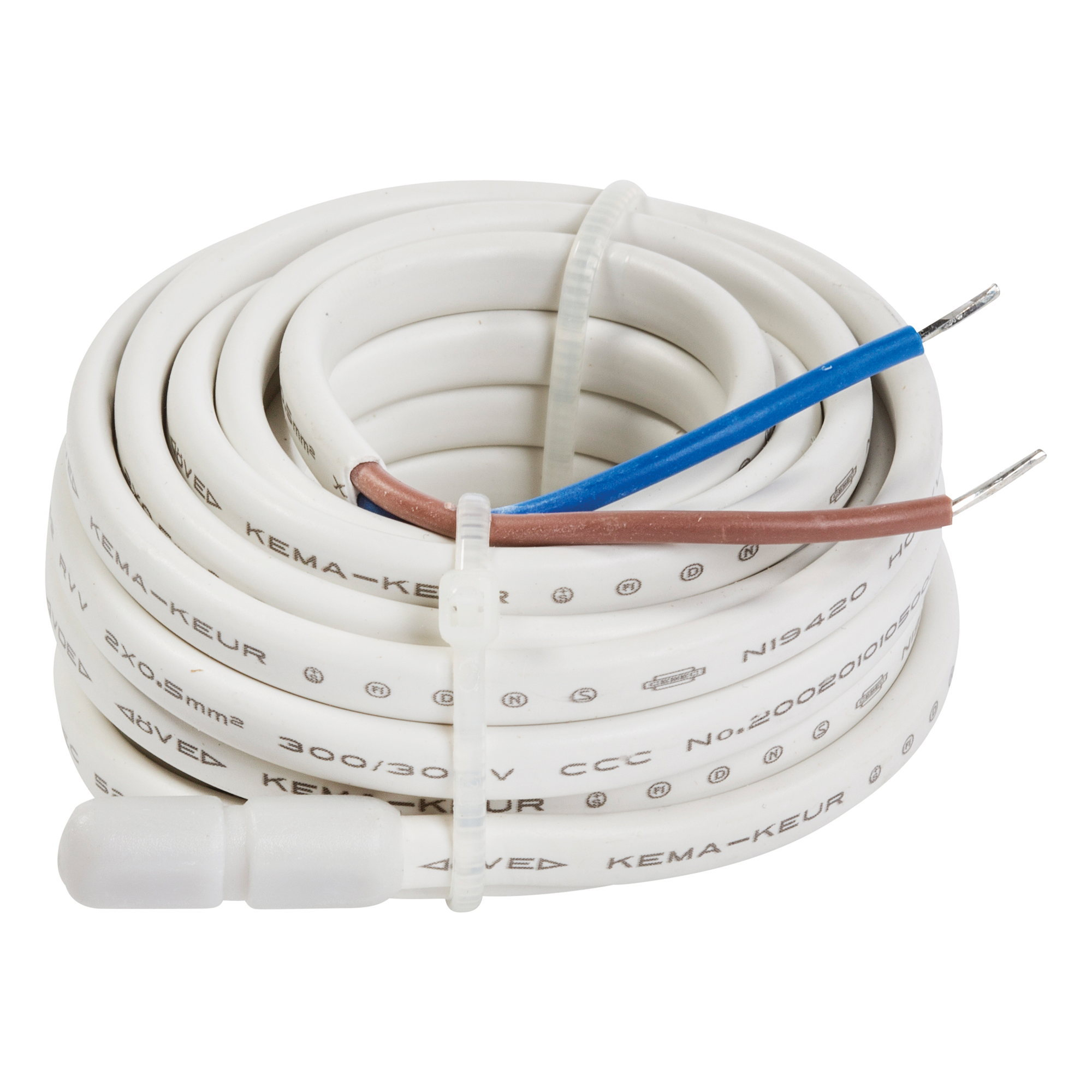

Czujnik zamienny podłogi — NTC 10 kΩ

U-ACC-PP-14-SENSOR-N10K, 1244-002952: czujnik zamienny podłogi NTC 10 kΩ przy 25°C. To część pomiarowa, nie termostat. Nie zastępuje czujnika temperatury powietrza znajdującego się wewnątrz regulatora.

1 czujnik tylko do potrzebnej wymiany

Po zamianie fabrycznego sensora 12 kΩ na 1244-002952 wybierz Sensor Type = 10 kΩ w Settings / Advanced. Nie zostawiaj ustawienia fabrycznego 12 kΩ. Dobierz tryb Floor albo Room/Floor limit oraz maksymalną temperaturę do rodzaju posadzki. Czujnik pokojowy jest inną częścią urządzenia.

1 konfiguracja i kontrola temperatury po wymianie

NRG-DM fabrycznie ma 12 kΩ. Instrukcja oprogramowania 1.60 wymaga dla 1244-002952 profilu NRG-Temp (10 kΩ); aktualna karta DS opisuje tę nastawę jako Sens. 10 kΩ. Użyj właściwego profilu 10 kΩ zgodnie z wersją menu, nie Factory = 12 kΩ. Green Leaf EU 1244-017312 stosuje czujnik 10 kΩ przy 25°C. Nie przypisuj bez sprawdzenia pełnej charakterystyki dowolnego czujnika o tej samej rezystancji nominalnej.

1 prawidłowy profil dla rzeczywistego termostatu

Czujnik powinien pozostawać wymienialny w oddzielnej rurce z zamkniętym końcem. Rurka 6012-8949541 ma 2,5 m i Ø10 mm według karty OEM. Przy naprawie sprawdź istniejącą trasę; nie próbuj wyrywać czujnika zatopionego bez rurki. Nie dokupuj drugiej rurki, jeśli istniejąca jest drożna i właściwa. Dla starszego NRG-Temp odrębna rurka umożliwia wymianę czujnika. Dokup wyłącznie brakującą lub niesprawną właściwą osłonę; nie dokupuj jej, gdy istniejąca osłona jest drożna.

1 rurka tylko przy nowej lub wymagającej wymiany trasie

• Rurka ochronna do czujnika podłogowego · Kod sklepu: 6012-8949541

Najpierw odłącz zasilanie regulatora i sprawdź podłączenie, przewody oraz rezystancję czujnika odłączonego od zacisków. Green Leaf rozróżnia ER1 — zwarcie podłogowego, ER2 — przerwa/brak podłogowego, ER3/ER4 — czujnik pokojowy i ER5 — tryb pomiaru. SENZ-WIFI E2 oraz NRG-DM E2 dotyczą zewnętrznego sensora; E0/E1 dotyczą regulatora lub jego sensora wewnętrznego. Nie uznawaj każdego błędu za powód zakupu czujnika podłogi.

1 diagnoza przewodów, sensora i ustawień

Archiwalna karta NRG-Temp wymienia dokładnie Sensor-N10K 1244-002952 jako czujnik zapasowy. W standardzie starszego regulatora jest czujnik 10 kΩ przy 25°C z przewodem 3 m, więc część kupuje się tylko przy potwierdzonym braku albo uszkodzeniu. Długości i wymiarów standardowego czujnika nie przenoś automatycznie na tę osobną część zamienną. Zgodność montażu sprawdź dla generacji regulatora.

1 tylko dla potwierdzonej potrzeby serwisowej lub braku

Dla zgodnej starszej wersji NRG-Temp instrukcja rozróżnia ER1 niewłaściwy sensor, ER2 zwarcie podłogowego i ER3 przerwę podłogowego. Po odłączeniu zasilania i czujnika sprawdza się przewody i rezystancję: 10 kΩ przy 25°C, 12,5 kΩ przy 20°C i 8,04 kΩ przy 30°C. ER4/ER5 dotyczą sensora wewnętrznego, którego ta część podłogowa nie zastępuje. Kody i procedurę potwierdź dla wersji dostawy; nie stosuj listy błędów innego regulatora.

1 diagnoza przed wymianą części
