RIM-DT-KIT · odladzanie wpustu dachowego
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu
RIM-DT-KIT · odladzanie wpustu dachowego · 1244-022477
RIM-DT-KIT 1244-022477: zestaw do wpustów dachów płaskich/o małym nachyleniu, 230VAC. Dostawa: pierścień,6 paneli bazowych i6 wierzchnich60 cm, GM-2XT16 m z przewodem zimnym8 m. Osobno: skrzynka atestowana, pokrywa wpustu, EMDR-10, RCD30 mA; bezpośrednio maks.2 zestawy na EMDR-10 przy maks.C10A wyłącznie w trybie I. Tryby II/III wymagają stycznika przy wszystkich przewodach samoregulujących. Zakup konkretnego PCN sterownika wstrzymany do potwierdzenia.
PCN449554-000 katalogowego EMDR-10 niepotwierdzony odczytaną aktualną tabelą OEM; powiązanie zakupowe2896 wstrzymane. Potwierdź oznaczenie wersji4/SW5+ rzeczywistego sterownika.
Interex Katowice · tel. 602 551 555Potwierdzony zakres dostawy
- 1 centralny pierścień RIM-DT.
- 6 paneli bazowych RIM-C60 cm oraz6 paneli wierzchnich RIM-C60 cm.
- 1 fabrycznie zakończony GM-2XT16 m, połączony z przewodem zimnym8 m3×1,5 mm² i zakończeniem. Nie dokupuj ponownie kabla ani zakończenia.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexZawartość i dokładny PCN | RIM-DT-KIT 1244-022477: zestaw do wpustów dachów płaskich/o małym nachyleniu, 230VAC. Dostawa: pierścień,6 paneli bazowych i6 wierzchnich60 cm, GM-2XT16 m z przewodem zimnym8 m. Osobno: skrzynka atestowana, pokrywa wpustu, EMDR-10, RCD30 mA; bezpośrednio maks.2 zestawy na EMDR-10 przy maks.C10A wyłącznie w trybie I. Tryby II/III wymagają stycznika przy wszystkich przewodach samoregulujących. Zakup konkretnego PCN sterownika wstrzymany do potwierdzenia. Numer1244-022515 z okładki/stopki instrukcji jest kodem dokumentu; PCN urządzenia1244-022477 potwierdza jego DS. Nie zastępuj zestawu luźnymi panelami lub odcinkiem GM-2XT. Własna instrukcja producenta: s. 1, 2, 3, 14, 16 | 1 zestaw na potwierdzony wpust; komplet paneli i kabla w dostawie Dobierz z Interex |
| WymaganeWpust, pokrywa i wymiary | Wewnętrzna średnica pierścienia355 mm (opis nominalny35 cm), zewnętrzna457 mm; rozpiętość1690 mm, panele600×100 mm. Potwierdź dopasowanie wpustu i pokrywy. Wpust oraz jego pokrywa nie są wyposażeniem zestawu. Własna instrukcja producenta: s. 2, 14 | 1 właściwy wpust i pokrywa na stanowisko; dobór według rzeczywistych wymiarów Dobierz z Interex |
| WymaganeAtestowana skrzynka przyłączeniowa | Producent wymaga skrzynki przyłączeniowej odpowiedniej do miejsca montażu; przewód zimny ma8 m. Instrukcja nie wskazuje konkretnego modelu ani PCN skrzynki, dlatego nie dodano automatycznie JB16 ani innej skrzynki sklepu. Dobierz przepusty, PE i ochronę środowiskową według projektu i własnej BA wybranej skrzynki. Własna instrukcja producenta: s. 3, 14 | Skrzynka/przepusty według miejsca przyłączenia i projektu; dokładny typ do potwierdzenia Dobierz z Interex |
| WymaganeModel EMDR-10 i wstrzymany zakup PCN | Własna BA RIM-DT wymaga modelu EMDR-10, lecz BA/DS RIM nie potwierdzają zamówieniowego PCN449554-000 karty2896. Aktualna własna BA EMDR potwierdza model wersji4/SW5+, bez tej tabeli PCN. Zakupowe powiązanie2896 wstrzymane; potwierdź oznaczenie i generację rzeczywistego sterownika. Bez stycznika maks.2 zestawy RIM przy maks.C10A wyłącznie w trybie I. Własna BA EMDR s.12 wymaga stycznika dla trybów II i III przy wszystkich kablach samoregulujących, także GM-2XT krótszym niż40 m; większa grupa również wymaga osobnego projektu. Własna instrukcja producenta: s. 3, 4, 14 | 1 właściwy sterownik tylko gdy brak; zakup PCN wstrzymany; direct do2 zestawów wyłącznie tryb I Dobierz z Interex |
| WymaganeZabezpieczenia i uziemienie | Zasilanie zestawu230VAC. Własna BA RIM wymaga RCD30 mA i maks.C10A dla maks.2 zestawów bezpośrednio na EMDR-10 wyłącznie w trybie I; tryby II/III wymagają stycznika także dla tej długości GM-2XT zgodnie z BA EMDR s.12. Zwykły nadprądowy nie zastępuje ochrony różnicowoprądowej. Przyłącz PE przewodu zimnego i wykonaj obwód według aktualnych przepisów, projektu oraz BA rzeczywistego sterownika. Własna instrukcja producenta: s. 3, 4, 14 | RCD30 mA; maks.C10A w grupie do2 bez stycznika tylko tryb I; II/III ze stycznikiem Dobierz z Interex |
| Potwierdź z InterexMontaż paneli bez dodatkowych uchwytów i kleju | Ustaw pierścień, wsuń6 paneli bazowych, ułóż fabryczny przewód według wspólnych rysunków i zatrzaśnij6 paneli wierzchnich. System nie wymaga dodatkowych narzędzi do montażu ani naruszania dachu. Nie dokładaj GMK-RC, GM-RAKE, kleju lub dodatkowego przewodu do dostarczonego zestawu. Własna instrukcja producenta: s. 2, 3, 14 | 1 komplet; montaż zgodnie z rysunkami1–4 Dobierz z Interex |
| Potwierdź z InterexKontrola izolacji i uruchomienie | Rysunek5 wymaga pomiaru izolacji przewodu zimnego pomiędzy przewodami roboczymi a przewodem ochronnym:2500VDC (minimum500VDC), wynik>100MΩ. Pomiar wykonuj po odłączeniu zasilania i odseparowaniu elektroniki. Końcówki utrzymuj suche; stosuj tylko ognioodporne materiały izolacyjne. Nie przyjmuj pomiaru przez podłączony sterownik. Własna instrukcja producenta: s. 3, 14 | Pomiar i protokół przed uruchomieniem; wartość>100MΩ Dobierz z Interex |
Kup tylko brakujące elementy po sprawdzeniu dostawy i projektu. Opakowania przeliczaj na liczbę rzeczywiście potrzebnych sztuk.
Relacje z przewodami i urządzeniami są informacją o zastosowaniu; nie oznaczają ponownego zakupu całego urządzenia.
Ostateczne ilości i montaż wymagają danych konkretnego dachu, wpustu, przewodu oraz sprawdzenia fizycznej dostawy.
Sprawdzone dokumenty producenta (PL i wspólne rysunki RIM-DT; rysunki GM-RAKE; EN instrukcje systemów oraz DS; OEM HTML EN-GB) · wersja RAYCHEM-IM-EU1649-DrainTrace-ML-2504 · dobór dla SKU 1244-022477
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Zastosowanie
RIM-DT-KIT ogrzewanie wpustu dachowego - Raychem stosujemy do ogrzewania podłogowego, ochrony przeciwzamarzaniowej albo utrzymania temperatury, zależnie od konkretnego modelu. Przed zakupem sprawdzamy podłoże, długość obwodu, moc, sterowanie i pomiary.
Dane techniczne do sprawdzenia
| Produkt | RIM-DT-KIT ogrzewanie wpustu dachowego - Raychem |
| Producent | Raychem |
| Model / numer katalogowy | 1244-022477 |
| Kod producenta | 1244-022477 |
| EAN | 5414506022049 |
| Grupa zastosowania | mata lub przewód grzejny |
| Kategoria sklepu | 4:Sklep ⌄ Usługi ⌄ Technologie | 152:Ogrzewanie rynien | 154:Chemelex Raychem | 160:Chemelex Raychem ogrzewanie rynien | 163:Ochrona przed zamarzaniem dachów, rynien i rur spustowych |
| Warunki techniczne | zasilanie, zabezpieczenia, miejsce montażu, sterowanie i wymagane akcesoria potwierdzamy przed zakupem lub montażem. |
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Raychem dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.

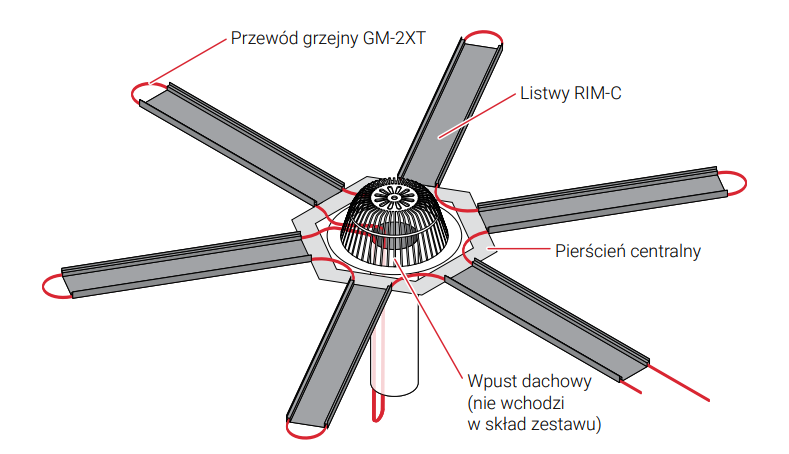

Chemelex RAYCHEM RM-DT-KIT skutecznie topi śnieg i usuwa go z powierzchni wpustów dachowych. Listwy grzejne RIM-C zapewniają mechaniczną ochronę przewodu grzejnego oraz odprowadzają topniejący śnieg w stronę wpustu.

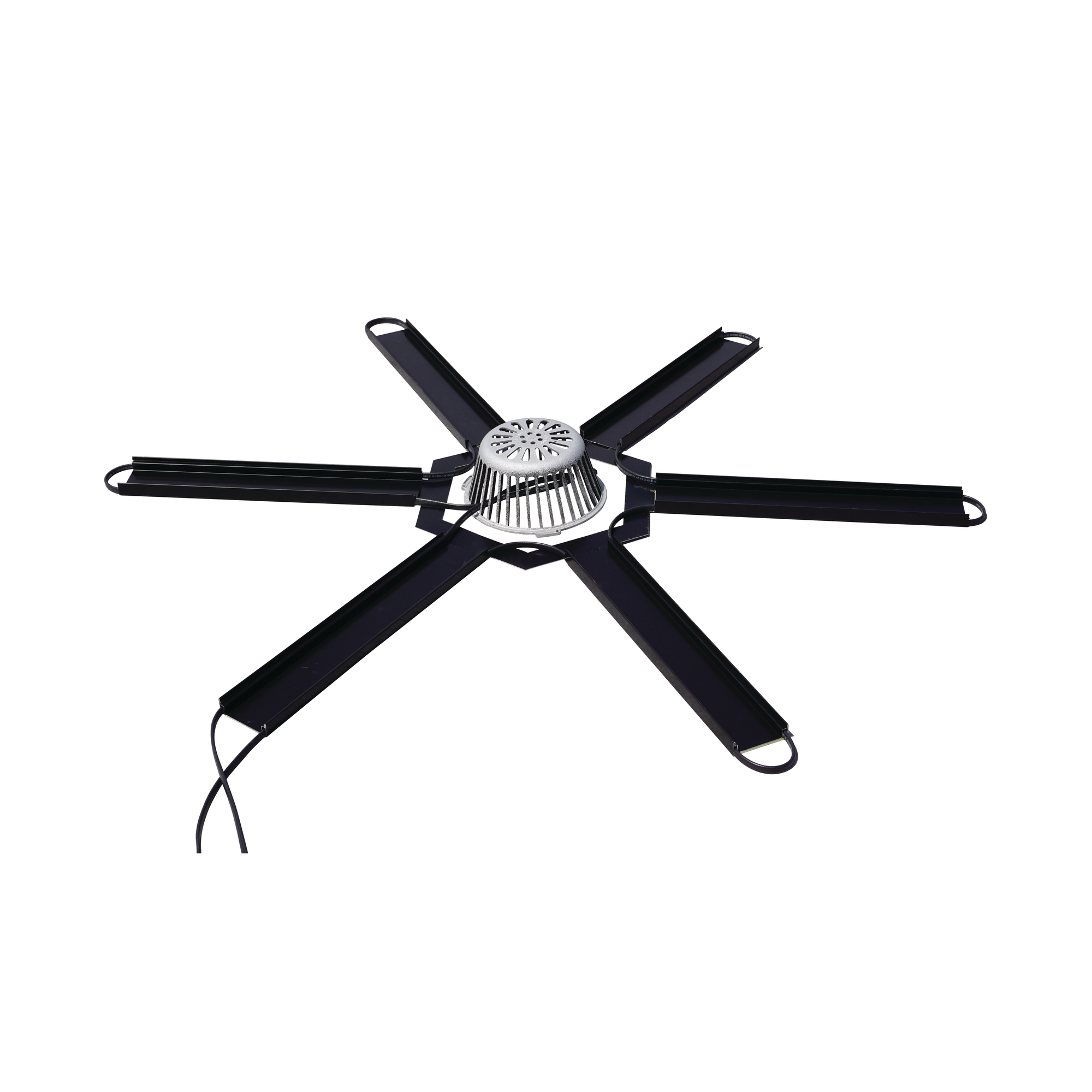

✅Chemelex RAYCHEM RIM-DRAINTRACE-KIT (RIM-DT-KIT) to elektryczny system grzewczy dedykowany do odladzania wpustów dachowych.
✅Składa się z centralnego, aluminiowego pierścienia dopasowanego do wpustów dachowych o średnicy do 355 mm.
✅Pierścień posiada sześć odgałęzień o długości 600 mm, które należy umieścić w listwach grzejnych RIM-C.
✅Zestaw zawiera 16 m fabrycznie zakończonego przewodu grzejnego Chemelex RAYCHEM GM-2XT do ułożenia pomiędzy wpustem a poszczególnymi listwami grzejnymi. '
✅Przewód grzejny jest fabrycznie połączony z przewodem zimnym o długości 8 m, zakończonym uszczelnieniem.

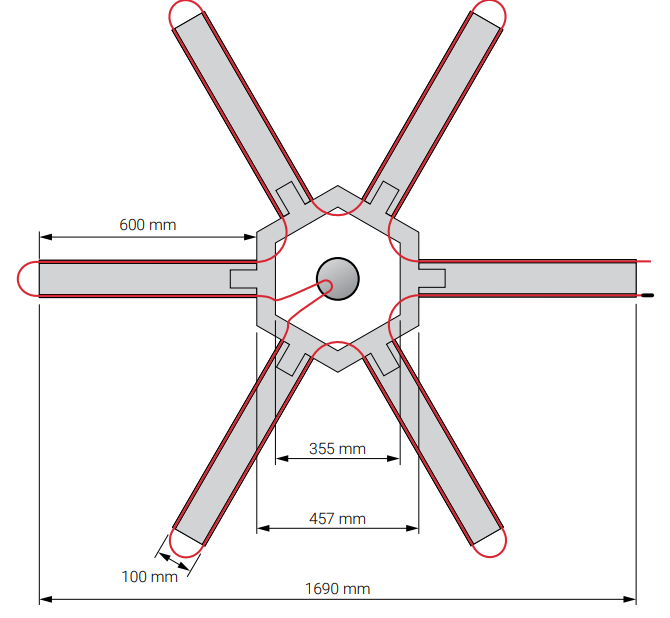

Wymiary:
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
