Raychem / Chemelex
CCON25-100 — przyłącze z osobno dobieraną rurką
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Zastosowanie i kompletacja techniczna
CCON25-100 — przyłącze z osobno dobieraną rurką · 1244-003272
Dobór według kabla, temperatury, napięcia, strefy i sposobu montażu.
Zawartość wybranego zestawu

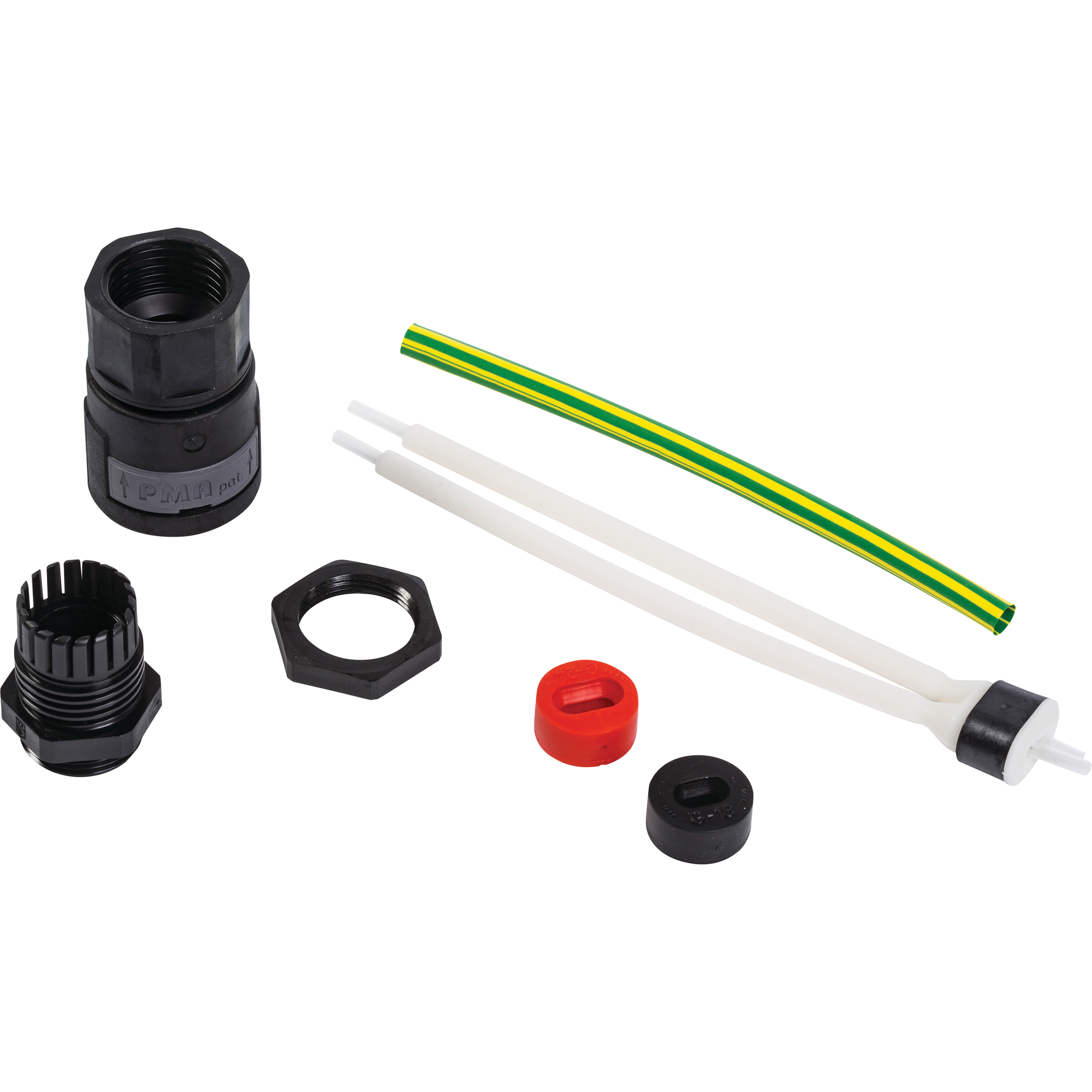

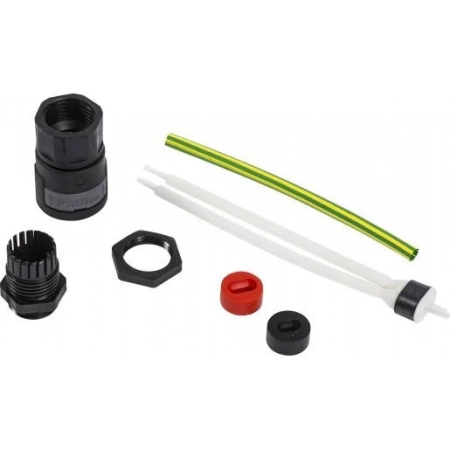

- CCON25-100: dławik M25×1,5, adapter rurki z zatrzaskiem bezpieczeństwa, 2 uszczelki, przeciwnakrętka, uszczelniacz rdzenia, koszulka PE, rurka termokurczliwa i instrukcja. Rurka ochronna i ewentualne wejście pod izolację są osobno.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W kompleciePrzyłącze z adapterem, bez rurki ochronnej | CCON25-100: dławik M25×1,5, adapter rurki z zatrzaskiem bezpieczeństwa, 2 uszczelki, przeciwnakrętka, uszczelniacz rdzenia, koszulka PE, rurka termokurczliwa i instrukcja. Rurka ochronna i ewentualne wejście pod izolację są osobno. Źródło doboru: s. 1, 2 | 1 zestaw na przyłączenie jednego kabla Dobierz z Interex |

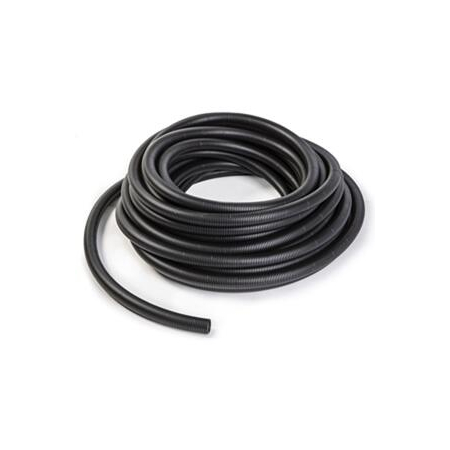

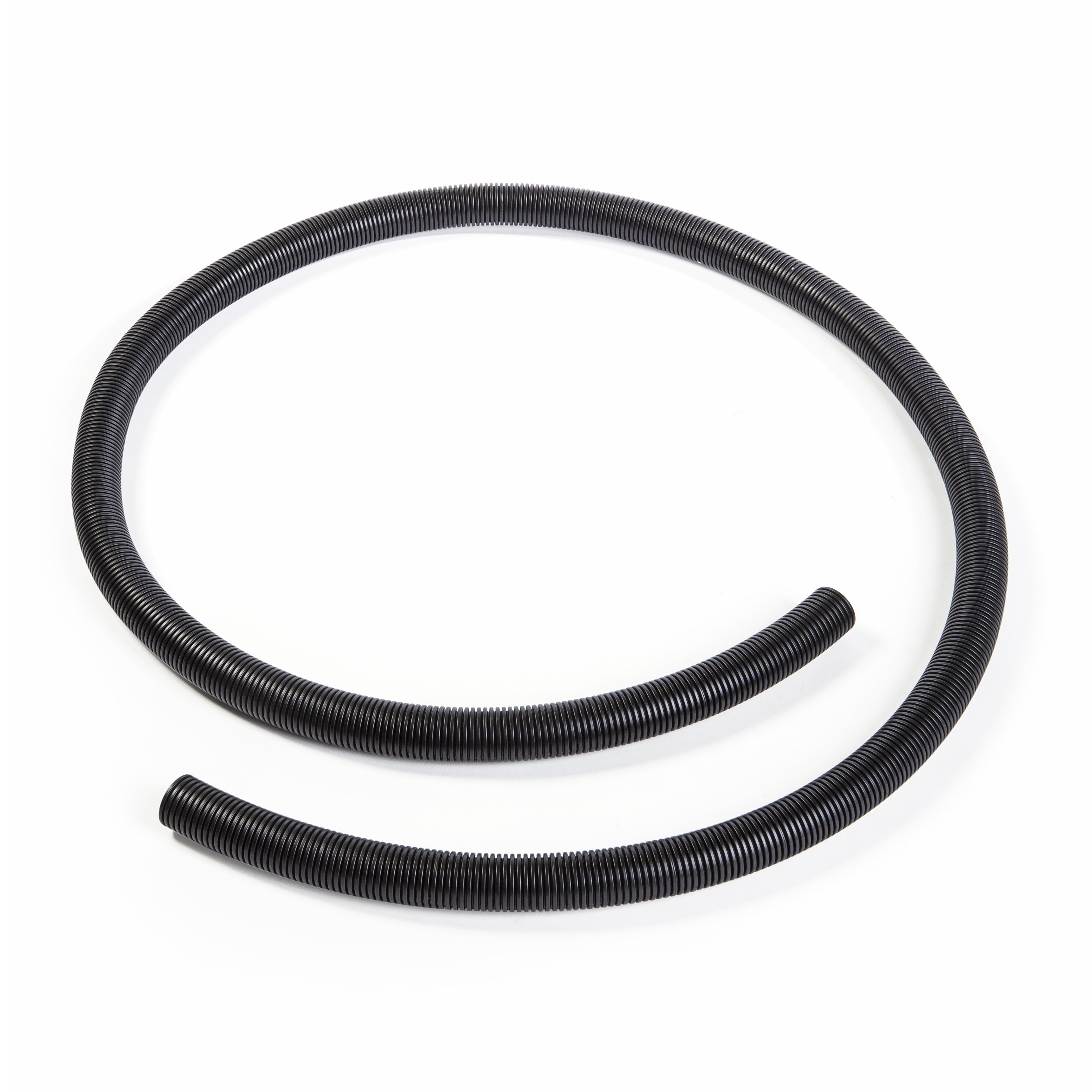

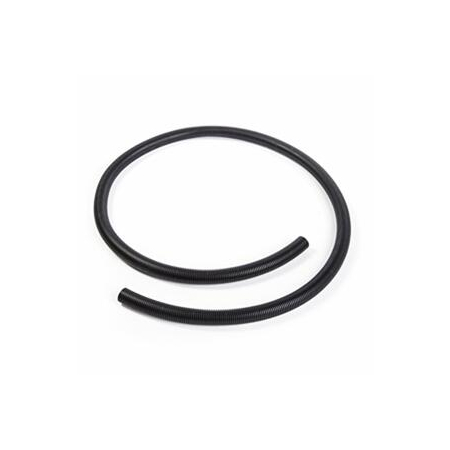

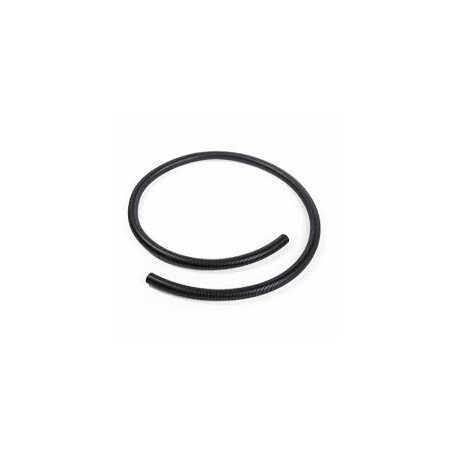

| Przy tym wariancie instalacjiRurka CMT, CHT albo odcinek mieszany | Wybierz jedno wykonanie ND23 do M25: CMT — 135°C ciągle / 150°C łącznie 3000 h; CHT — do 260°C; mieszany 1,67 m CMT + 0,33 m CHT, z odcinkiem wysokotemperaturowym przy gorącej rurze. CMT ma promień gięcia 45 mm, CHT 26 mm. Opakowania 2 m lub 25 m są alternatywami; długość i liczbę dobierz do trasy. Temperatura całego układu jest ograniczona również przyłączem i kablem. Źródło doboru: s. 1, 2 | Jedno właściwe wykonanie, długość według trasy
|
| Przy tym wariancie instalacjiIEK25-CON przy wejściu przez stopkę | IEK25-CON 1244-003290 stosuj, gdy projekt wymaga stopki do przejścia przez izolację. Wejście rurki bezpośrednio przez płaszcz jest alternatywą; w obu przypadkach uszczelnij je przed wodą. Karta rurek EU1424 s. 1 wymienia w tabeli zawartości M25 jedną stopkę i jeden łącznik, a s. 2 pokazuje IEK25-CON jako akcesorium. Sprawdź zawartość dokładnego opakowania rurki przed dokupieniem stopki, aby jej nie zdublować. Obejmy są osobno. Źródło doboru: s. 1, 2 | 1 wejście na odpowiedni punkt trasy, tylko w tym wykonaniu
|
| Potwierdź z InterexOtoczenie Ex i ochrona mechaniczna | Instrukcja 2606: −50…40°C przy niskim zagrożeniu mechanicznym; przy wysokim zagrożeniu −45…40°C z dostarczoną rurką termokurczliwą, a bez niej −15…40°C. Każdy element ma osobny limit, np. CMT −40°C. Dla grupy gazowej IIC rurkę oznacz „Nie czyścić suchą szmatką”. IP66 wymaga właściwych uszczelek, dławika i zamocowania. Własna instrukcja komponentu: s. 4, 5, 10, 12, 13, 29 | Warunki kompletnego systemu i aktualnego dopuszczenia Dobierz z Interex |
| Potwierdź z InterexGwint, dokręcanie, zaciski i odbiór | Otwór M25 musi spełniać warunki z tabeli instrukcji: m.in. ≥4 mm dla ściany gwintowanej, ≥2 mm plastik / ≥1 mm metal bez gwintu. T1=3 Nm dotyczy osadzenia korpusu dławika, T2=8 Nm nakrętki dociskającej. Podkładkę uszczelniającą dobierz w razie nierównej powierzchni. Oplot podłącz do PE; nie traktuj adaptera jako odciążenia całej trasy. Zaciski i długość odizolowania dobierz z własnej tabeli. Własna instrukcja komponentu: s. 24, 25, 26, 27, 28, 30, 31 | Kroki instrukcji, kontrola połączenia i pomiary obwodu Dobierz z Interex |
Dokładny numer OEM i instrukcja komponentu (EN i wspólne rysunki; PL tam, gdzie dostępny) · wersja RAYCHEM-IM-INSTALL106-CCON25100-ML-2606 · dobór dla SKU 1244-003272
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex.
Zastosowanie
System przyłączeniowy z rurką ochronną dla równoległych przewodów grzejnych - Raychem stosujemy do ogrzewania podłogowego, ochrony przeciwzamarzaniowej albo utrzymania temperatury, zależnie od konkretnego modelu. Przed zakupem sprawdzamy podłoże, długość obwodu, moc, sterowanie i pomiary.
Dobieramy, dostarczamy, montujemy, konfigurujemy, uruchamiamy i serwisujemy. Po montażu sprawdzamy działanie, zabezpieczenia i wykonujemy potrzebne pomiary elektryczne.
☑ Bez przypadkowych podwykonawców ☑ Indywidualny dobór do Twojej instalacji ⚙ Serwis po zakupie ⚡ 5 lat gwarancji na montaż
System przyłączeniowy z rurką ochronną dla równoległych przewodów grzejnych - Raychem
CCON25-100 - Zestaw przyłączeniowy do systemu z rurką ochronną dla równoległych przewodów grzejnych
Osprzęt Raychem do systemów grzejnych
Ten produkt opisujemy technicznie, bo przy Raychem/Chemelex ważne jest nie tylko dobranie nazwy z cennika, ale cały obwód: zastosowanie, warunki pracy, sterowanie, zabezpieczenia, osprzęt i sposób montażu.
Dane techniczne i identyfikacja
| Kod / model | 1244-003272 |
| Kod producenta | 1244-003272 |
| EAN | 5414506006438 |
| Jednostka handlowa | szt. |
| Waga netto kg | 0.075 |
Dokumenty producenta
| Karta katalogowa | RAYCHEM-DS-EU1411-CCON25100-EN.pdf |
Jak pomagamy przy zakupie
- sprawdzamy, czy produkt pasuje do przewodu, instalacji i warunków pracy,
- dobieramy regulator, czujniki, puszki, zakończenia i zabezpieczenia,
- wykonujemy montaż, uruchomienie, konfigurację oraz pomiary,
- dla klientów sklepu internetowego zapewniamy wsparcie techniczne i serwis po zakupie.
FAQ
Czy mogę dobrać produkt tylko po nazwie?
Nie. Przy systemach Raychem sprawdzamy numer katalogowy, zastosowanie, warunki pracy i dokumentację producenta.
Czy wykonujecie montaż?
Tak. Dobieramy, dostarczamy, montujemy, uruchamiamy i serwisujemy systemy ogrzewania elektrycznego oraz trace heating.
Czy opis zastępuje instrukcję?
Nie. Opis pomaga w wyborze, ale montaż wykonujemy zgodnie z aktualną kartą katalogową i instrukcją producenta.
