TOUCH1500-EX

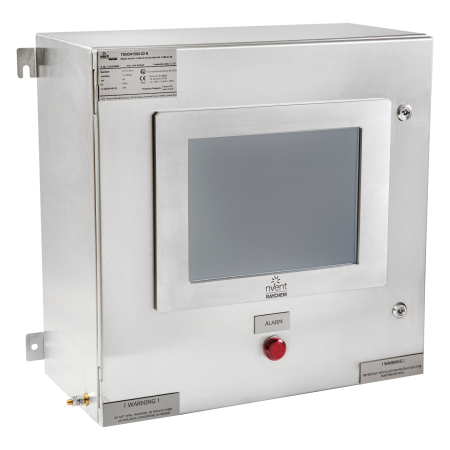

TOUCH1500-EX: terminal i 16 nakrętek Kep; uszczelka jest pokazana jako część montażu. Adapter RS-232 opisano w procedurze jako dostarczany, lecz nie wymieniono go w tabeli kompletu; sprawdź rzeczywistą dostawę przed zakupem.

1 terminal + 16 nakrętek; pozostałe wyposażenie według potwierdzonej dostawy

12–27 V DC, do 40 W / nominalnie 25 W. Nie licz terminala jako dodatkowego węzła o poborze 100 mA; jego obciążenie wymaga własnego budżetu. Zastosuj odpowiednie źródło LPS i ochronę przed przepięciami, zgodnie z pełną BA; zasilanie NGC30/NGC40 i alarmu musi odpowiadać rzeczywistemu układowi.

1 obliczony tor zasilania terminala; dobór Interex

Zastosuj oryginalny szablon właściwego wykonania, zachowując skalę i sprawdzając rzeczywisty terminal. TOUCH1500-EX ma 16 mocowań; rozbieżność opisu i rysunku wycięcia/otworów wymaga potwierdzenia właściwego szablonu. Montuj uszczelkę i dokręcaj w kolejności BA. IP65/Type4X frontu nie oznacza tej samej ochrony tylnej strony.

Montaż właściwą liczbą fabrycznych mocowań; bez ich dublowania

Otoczenie terminala −40…+60°C. Tył: odpowiednia obudowa, dla bezpiecznego obszaru co najmniej IP32, IP52 zalecane; dla zatwierdzonego Zone2 co najmniej IP54, dostęp narzędziem i spełnienie całego certyfikatu. Limit frontu nie jest dopuszczeniem całej szafy. Nie przypisuj Zone1.

1 właściwie zaprojektowana obudowa; dobór Interex

Przewody zasilania zgodne z AWG16–20 i temperaturą izolacji co najmniej 85°C. BA wskazuje moment zacisków 0,62 N·m. Zabezpiecz przed wyrwaniem, prowadź według rysunku; nie mieszaj PE z ekranami sygnałowymi.

Połączenia zgodne z własną BA i projektem

Dwie odrębne RS-485: do 1200 m, ekranowana para, zakończenia na dwóch końcach i jedna właściwa polaryzacja/bias w sieci. Field DATA1 i host DATA2 mają różne funkcje; nie podłączaj dowolnie zamiennie. Połączenia polowe z NGC40 BRIDGE / RMM2 i innymi urządzeniami są dokładnie określone przez BA; nie dopisano bezpośredniego CRM NGC30, którego własna BA terminala nie wymienia. RS-232 do 3 m; nie przenoś limitu 15 m BRIDGE. Ethernet aktywny port 3, USB aktywne 1/2, zgodnie z rysunkiem. Istniejące zakończenia terminala uwzględnij w układzie.

Przewody tylko rzeczywiście użytych interfejsów; dobór Interex

TOUCH1500-EX ma wyjścia open collector 5–30 V DC / maks. 500 mA. Tabela s.2 podaje 12 V DC / 12 A i lampę 120/230 V AC, schemat s.7 opisuje 24 V DC. Nie zamawiaj cewek, lampy ani modułu ADAM do tego wykonania bez właściwego zatwierdzonego schematu; nie skopiowano alarmu starszego TOUCH1500R.

Właściwy tor alarmowy projektu; Interex — zakup wstrzymany do wyjaśnienia

Sprawdź wersję terminala i sterowników, przypisanie adresów, obwodów, wejść i alarmów oraz komunikację po utracie i powrocie zasilania. Własna BA montażowa nie zastępuje pełnego podręcznika konfiguracji i dokumentacji konkretnej szafy. Interex potwierdza działającą wersję i kompletną procedurę przed uruchomieniem.

Próby i protokół rzeczywistej konfiguracji

H58682-2504 zawiera konfigurację BRIDGE/HTC/HTC3/IO/SLIM, skan Device Manager, przypisanie sond oraz Apply i kopię konfiguracji. Okładka podaje software 2.x.x, część ekranów późniejsze wersje, a opis sprzętu także historyczny TOUCH1500. Potwierdź wersję programu i przypisanie sprzętowego COM do portu aplikacji dla faktycznego TOUCH1500-EX. Własna BA H61098 rozstrzyga zasilanie, porty i montaż. Opis zewnętrznego ADAM w guide nie zatwierdza jego zakupu do TOUCH1500-EX.

Potwierdzenie wersji i odbiór rzeczywistego układu; Interex
