Raychem / Chemelex
U-ACC-FH-CW-SP — zestaw naprawczy — kompletacja instalacji
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Zestaw, zgodne przewody i materiały do montażu

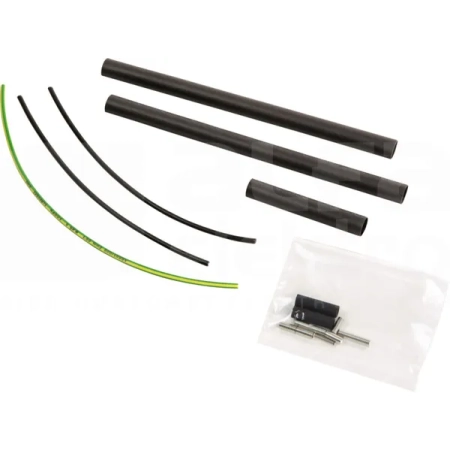

U-ACC-FH-CW-SP — zestaw naprawczy — kompletacja instalacji · 1244-008869
Zakres dotyczy modeli podanych w instrukcji. CeraPro wymaga dodatkowej potwierdzonej procedury; zestaw naprawczy nie jest obowiązkowym elementem nowej instalacji.
Zawartość zestawu
- Elementy połączenia i uszczelnienia według trzech procedur instrukcji: naprawa przewodu, połączenie z zimnym końcem albo naprawa końca. Złączki, przewody połączeniowe i rurki wykorzystuje się zgodnie z konkretnym sposobem naprawy; zestaw nie jest kompletną nową matą ani regulatorem.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieZestaw naprawczy 1244-008869 | Elementy połączenia i uszczelnienia według trzech procedur instrukcji: naprawa przewodu, połączenie z zimnym końcem albo naprawa końca. Złączki, przewody połączeniowe i rurki wykorzystuje się zgodnie z konkretnym sposobem naprawy; zestaw nie jest kompletną nową matą ani regulatorem. Źródło doboru | Zestaw dla wybranej procedury naprawy; pozostałe elementy sprawdź w dostawie Dobierz z Interex |
| DobórIdentyfikacja uszkodzenia i właściwego kabla | Aktualna instrukcja wymienia T2Green, T2Blue, T2Blue+, T2Blue-Mat, T2Black i QuickNet. Najpierw zlokalizuj uszkodzenie, odłącz zasilanie i ustal oznaczenie kabla, maty oraz fabrycznego końca. Nie zamawiaj zestawu jako obowiązkowego dodatku do sprawnej nowej instalacji. Instrukcja montażu zestawu: s. 1, 3, 12, 23, 25, 26 | Tylko naprawy uzasadnione diagnostyką Dobierz z Interex |
| DobórNaprawa przewód–przewód | Pierwsza procedura obejmuje przygotowanie uszkodzonego odcinka, przewody połączeniowe, zaciski żył i oplotu oraz izolacje; stosuj rysunki na stronach 3–11. Nie zastępuj elementów losowymi mufami. Instrukcja montażu zestawu: s. 3, 4, 5, 6, 7, 8, 9, 10, 11 | Jedno właściwe miejsce naprawy zgodnie z procedurą Dobierz z Interex |
| DobórNaprawa połączenia z zimnym końcem | Druga procedura określa połączenie przewodu grzejnego z zimnym przewodem; użyj właściwych elementów i wymiarów ze stron 12–22. Rodzaj i przekrój nowego zimnego przewodu muszą odpowiadać rozpoznanej instalacji. Instrukcja montażu zestawu: s. 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22 | Jedno właściwe połączenie po rozpoznaniu przewodu Dobierz z Interex |
| DobórNaprawa końca — H, I lub K według tabeli | Trzecia procedura i tabela dobierają końcówkę według dokładnego modelu, długości, mocy lub kolorów identyfikacyjnych. T2Black ma osobną tabelę, a T2Blue+ dodatkową tabelę numerów. Nie dobieraj H/I/K tylko według marki maty. Instrukcja montażu zestawu: s. 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33 | Jedna właściwa końcówka w procedurze naprawy końca Dobierz z Interex |
| DobórCeraPro — zakres procedury do potwierdzenia | Aktualna strona produktu wymienia CeraPro, ale pobrana instrukcja INST306-2510 nie wskazuje CeraPro ani jego osobnej tabeli końcówek. Dla CeraPro należy uzyskać potwierdzoną właściwą procedurę; nie kopiuj tabel T2Blue lub QuickNet. Źródło doboru | Osobne potwierdzenie przed naprawą CeraPro Dobierz z Interex |
| WymaganeNarzędzia i nienaruszone uszczelnienia | Zaciskanie, odizolowanie i obkurczanie muszą odpowiadać rysunkom dla wybranej procedury. Instrukcja nie podaje modelu T-100-CT dla tego zestawu, dlatego zakup tej zaciskarki nie jest automatycznym uzupełnieniem. Chroń przewody i uszczelnienia przed wilgocią. Instrukcja montażu zestawu: s. 3, 5, 12, 14, 23, 27 | Właściwe narzędzia wykonawcy i materiały z zestawu Dobierz z Interex |
| DobórOdbiór naprawy i odtworzenie podłogi | Po naprawie wykonaj pomiary przewodu i PE oraz sprawdzenie regulatora według instrukcji dokładnego kabla lub maty. Wartości i dopuszczalne zmiany długości wynikają z tego modelu; nie przenoś zasad dowolnego docinania T2Red na przewód stałooporowy. Odtwórz kompatybilne warstwy posadzki i uszczelnienia, dokumentując miejsce naprawy. Instrukcja montażu zestawu: s. 1, 3, 12, 23, 25, 26 | Protokół naprawy i kontrola przed ponownym zakryciem Dobierz z Interex |
Zakres dotyczy modeli podanych w instrukcji. CeraPro wymaga dodatkowej potwierdzonej procedury; zestaw naprawczy nie jest obowiązkowym elementem nowej instalacji.
Dokładny numer katalogowy i instrukcja montażu (EN/PL i wspólne rysunki) · wersja RAYCHEM-IM-INST306-UACCFHCWSPCOM-ML-2510 · dobór dla SKU 1244-008869
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Zastosowanie
U-ACC-FH-CW-SP Zestaw Naprawczy do mat i przewodów grzewczych - Raychem stosujemy do ogrzewania podłogowego, ochrony przeciwzamarzaniowej albo utrzymania temperatury, zależnie od konkretnego modelu. Przed zakupem sprawdzamy podłoże, długość obwodu, moc, sterowanie i pomiary.
Dane techniczne do sprawdzenia
| Produkt | U-ACC-FH-CW-SP Zestaw Naprawczy do mat i przewodów grzewczych - Raychem |
| Producent | Raychem |
| Model / numer katalogowy | 1244-008869 |
| Kod producenta | 1244-008869 |
| EAN | 5414506013153 |
| Grupa zastosowania | mata lub przewód grzejny |
| Kategoria sklepu | 4:Sklep ⌄ Usługi ⌄ Technologie | 154:Chemelex Raychem | 162:Ogrzewanie podłogowe |
| Warunki techniczne | zasilanie, zabezpieczenia, miejsce montażu, sterowanie i wymagane akcesoria potwierdzamy przed zakupem lub montażem. |
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Raychem dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.
