U-RD-ACC-CE / CE-T2Red — kompletacja instalacji
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Zestaw, zgodne przewody i materiały do montażu
U-RD-ACC-CE / CE-T2Red — kompletacja instalacji · 323608-000
Przyłącze jest przeznaczone do T2Red; zgodność z innymi kablami nie wynika z tej instrukcji.
Zawartość zestawu

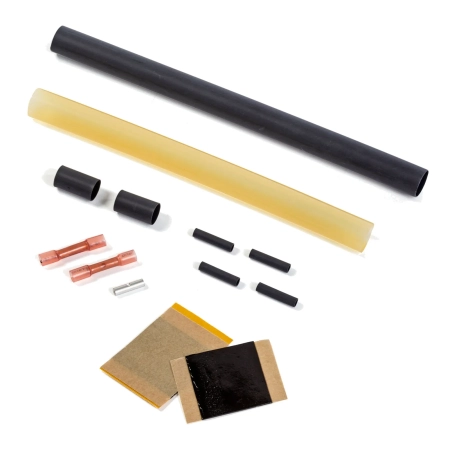

- Rurki termokurczliwe przyłącza A/B/C i zakończenia D/E oraz tulejki zaciskowe żył F i oplotu G. Jeden zestaw zawiera przyłącze T2Red i zakończenie wolnego końca; przewód grzejny i regulator są oddzielnie.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W kompleciePrzyłącze T2Red i zakończenie — elementy A–G | Rurki termokurczliwe przyłącza A/B/C i zakończenia D/E oraz tulejki zaciskowe żył F i oplotu G. Jeden zestaw zawiera przyłącze T2Red i zakończenie wolnego końca; przewód grzejny i regulator są oddzielnie. Instrukcja montażu zestawu: s. 1, 3 | 1 zestaw na prosty obwód bez gotowego przyłącza i zakończenia Dobierz z Interex |
| Przy tym wariancie instalacjiT2Red — tylko potrzebny odcinek zgodnego przewodu | Instrukcja zestawu wymienia T2Red. Karta producenta potwierdza numer 948739-000. Długość, moc i dopuszczalny obwód dobierz do konstrukcji podłogi; pomiń przewód, który już masz. Nie dodawaj drugiej kompletnej maty lub gotowego pakietu tylko z powodu kupowania złącza. Instrukcja montażu zestawu: s. 1, 3 | Metry według projektu; tylko brakujący przewód
|
| Potwierdź z InterexKolejność montażu przyłącza | Przygotuj T2Red według rysunków 1–11, nie uszkadzając żył i oplotu. Właściwe tulejki, rurki i przewód PE są częścią procedury. Do tej wersji CE nie stosuj wymiarów ani materiałów zestawu PP-07 tylko z powodu podobnego zastosowania. Instrukcja montażu zestawu: s. 3, 4, 5, 6, 7 | Jedno przyłącze z właściwych elementów Dobierz z Interex |
| W komplecieZakończenie D/E jest w dostawie | Wykonaj koniec przewodu według rysunków 12–15, zachowując izolację i uszczelnienie. Zakończenie już jest w zestawie; nie dodawaj E-20 ani drugiego CE do tego samego końca. Instrukcja montażu zestawu: s. 3, 7, 8, 9 | 1 zakończenie wolnego końca z tego zestawu Dobierz z Interex |
| Przy tym wariancie instalacjiPomiń dodatkowy CE przy gotowych pakietach | Katalog wymienia zakończenie w gotowych pakietach T2Red oraz jeden CE w pakietach Reflecta-Laminate/Tiles-10Plus. Najpierw sprawdź rzeczywistą zawartość pakietu i stan istniejącego obwodu; uzupełniaj tylko brakujący lub uszkodzony komponent. Źródło doboru: s. 13, 19 | Tylko liczba brakujących zestawów Dobierz z Interex |
| WymaganeNarzędzia i źródło ciepła | Przygotowanie, zaciskanie tulejek i obkurczanie muszą odpowiadać rysunkom tej instrukcji. Tulejki wymagają właściwej zaciskarki; ta instrukcja nie określa modelu T-100-CT. Instrukcja montażu zestawu: s. 3, 4, 5, 6, 7, 8, 9 | Narzędzia wykonawcy; nie oddzielny zestaw na każdy obwód Dobierz z Interex |
| WymaganePomiar izolacji przed zakryciem i uruchomieniem | Rysunek 16 podaje pomiar 2500 V DC, minimum 500 V DC, z wynikiem R > 100 MΩ. Wrażliwe elementy sterowania odłącz według ich instrukcji. Zapisz wynik oraz ciągłość PE; nie używaj progu z instrukcji innego rodzaju przewodu. Instrukcja montażu zestawu: s. 9 | Protokół dla gotowego obwodu Dobierz z Interex |
| Przy tym wariancie instalacjiWarstwy podłogi, kleje i uszczelnienie — zależnie od konstrukcji | Dla T2Red materiały posadzki i warstwa wyrównująca muszą być przeznaczone do ogrzewania podłogowego. Rysunek A przewiduje opcjonalną folię uszczelniającą. Przy Reflecta pod płytkami instrukcja wskazuje A-Fix do mocowania płyt, P-Fix na aluminium oraz odpowiedni elastyczny klej do płytek; podłoga pływająca ma inny układ bez przyklejania płyt. Membranę w strefie mokrej, grunt, klej i fugę dobierz jako zgodny system dla podłoża, posadzki i ogrzewania. Nazwa P-Fix nie potwierdza automatycznie starszego numeru 1244-003528; dokładną dostawę i instrukcję aplikacji chemii należy sprawdzić oddzielnie. Źródło doboru: s. 25, 26, 64, 65, 66 | Powierzchnia i zużycie według wybranego układu; nie wszystkie warstwy do każdego montażu Dobierz z Interex |
| WymaganeZasilanie, regulator, czujnik i odbiór T2Red | Dla obwodu T2Red instrukcja podaje 230 V AC, zabezpieczenie C10 i RCD 30 mA. Maksymalna długość zależy od temperatury rozruchu: 100 m przy 20 °C, 85 m przy 15 °C, 75 m przy 10 °C, 60 m przy 5 °C. Czujnik podłogi w szczelnej, wymienialnej rurce umieść pomiędzy odcinkami kabla, tuż pod posadzką. Dokładny regulator, czujnik oraz schemat i przekrój zasilania dobierz osobno; sam zestaw połączenia ich nie zawiera. Źródło doboru: s. 25, 26 | Układ sterowania i zabezpieczenia według projektu; protokół pomiarów każdego obwodu Dobierz z Interex |
Przyłącze jest przeznaczone do T2Red; zgodność z innymi kablami nie wynika z tej instrukcji.
Dokładny numer katalogowy i instrukcja montażu (EN/PL i wspólne rysunki) · wersja RAYCHEM-IM-INST212-URDACCCE-ML-2510 · dobór dla SKU 323608-000
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Do jakiego systemu stosujemy ten element podłogowy?
| System | elektryczne ogrzewanie podłogowe Raychem/Chemelex |
|---|---|
| Elementy | maty QuickNet, przewody T2Blue/T2Red, termostaty SENZ WIFI / Green Leaf / NRG / R-TE i czujniki podłogowe |
| Zastosowanie | komfortowe lub podstawowe ogrzewanie podłogi, sterowanie temperaturą i ograniczenie temperatury posadzki |
| Co sprawdzamy | rodzaj posadzki, moc W/m2, rozstaw przewodu, czujnik podłogowy, zabezpieczenie RCD, rezystancję żyły i izolacji |
Ważne: Przed zakryciem maty lub przewodu zawsze wykonujemy pomiary. To podstawa późniejszej diagnostyki i gwarancji.
Zastosowanie
U-RD-ACC-CE zestaw połączeniowy do T2Red - Raychem stosujemy do ogrzewania podłogowego, ochrony przeciwzamarzaniowej albo utrzymania temperatury, zależnie od konkretnego modelu. Przed zakupem sprawdzamy podłoże, długość obwodu, moc, sterowanie i pomiary.
Dane techniczne do sprawdzenia
| Produkt | U-RD-ACC-CE zestaw połączeniowy do T2Red - Raychem |
| Producent | Raychem |
| Model / numer katalogowy | 323608-000 |
| Kod producenta | 323608-000 |
| EAN | 7330957001229 |
| Grupa zastosowania | mata lub przewód grzejny |
| Kategoria sklepu | 4:Sklep ⌄ Usługi ⌄ Technologie | 151:Ogrzewanie rurociągów | 154:Chemelex Raychem | 162:Ogrzewanie podłogowe |
| Warunki techniczne | zasilanie, zabezpieczenia, miejsce montażu, sterowanie i wymagane akcesoria potwierdzamy przed zakupem lub montażem. |
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Raychem dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.
✅Zestaw połączeniowy (naprawczy) dla przewodu grzejnego T2Red, termokurczliwy.'
