Tic TocRekuperator decentralny do pokoju: świeże powietrze ma sens tylko wtedy, gdy tunel przez ścianę nie jest zimnym mostkiem
VLR 70 jest rozwiązaniem do wentylacji pojedynczych pomieszczeń mieszkalnych, szczególnie tam, gdzie nie ma miejsca na centralną rekuperację. W pokoju daje to realny komfort: dopływ świeżego powietrza, mniejsze zaduchy, mniej wilgoci na szybach i możliwość ograniczenia otwierania okien zimą. Liczy się jednak nie tylko sprawność wymiennika, ale też temperatura nawiewu w realnym cyklu, szczelność przejścia przez ścianę i izolacja tunelu.
Jak liczyć realną temperaturę nawiewu?
Uproszczony wzór do szybkiej diagnostyki wygląda tak: skuteczność = (temperatura nawiewu - temperatura zewnętrzna) / (temperatura wewnętrzna - temperatura zewnętrzna). Dla pokoju 24°C i powietrza zewnętrznego -10°C różnica wynosi 34 K.
| Założenie skuteczności | Obliczona temperatura nawiewu | Interpretacja w pokoju 24°C |
|---|---|---|
| 89% z danych katalogowych | -10 + 0,89 × 34 = około 20,3°C | Nawiew jest chłodniejszy od pokoju o około 3,7 K. Może być wyczuwalny, ale przy prawidłowym przepływie i miejscu montażu jest to komfortowa wymiana powietrza. |
| 86,6% | -10 + 0,866 × 34 = około 19,4°C | Różnica do 24°C wynosi około 4,6 K. Komfort zależy od prędkości powietrza, miejsca montażu i czasu pracy. |
| 53% z pomiaru roboczego | -10 + 0,53 × 34 = około 8,0°C | To jest zimny nawiew. W pokoju taki wynik będzie obniżał komfort i trzeba szukać przyczyny. |
| 0%, czyli zwykły nawiew bez odzysku | -10°C | Skrajny przypadek: świeże powietrze bez odzysku ciepła, praktycznie przeciąg zimowego powietrza. |
Co mówi karta techniczna VLR 70?
| Model | VLR 70 L Trend EU |
|---|---|
| Numer katalogowy | 203133 |
| Przepływ powietrza | 20/30/40/49/70 m³/h |
| Odzysk ciepła | do 89% według danych producenta |
| Odzysk wilgoci | do 60% według danych producenta |
| Grubość ściany | 300-550 mm, z przedłużeniem/teleskopem według systemu montażowego |
| Otwór montażowy | minimum Ø 200 mm albo 185 × 185 mm, zgodnie z kartą produktu |
| Zasilanie | 24 V, pobór mocy 2-12 W |
| Wniosek dla montażu | parametry katalogowe dotyczą urządzenia. Przegroda, tunel, szczelność i sposób pracy instalacji decydują o wyniku w konkretnym pomieszczeniu. |
Dane techniczne należy każdorazowo potwierdzić w aktualnej dokumentacji STIEBEL ELTRON dla konkretnego numeru katalogowego.
Dlaczego pokój jest właściwym miejscem dla rekuperatora decentralnego?
Świeże powietrze bez otwierania okna
W pokoju najczęściej przeszkadza zaduch, wysoki poziom CO₂, wilgoć na szybach i konieczność wietrzenia zimą. Rekuperator decentralny wymienia powietrze lokalnie, bez prowadzenia kanałów przez cały budynek.
Komfort cieplny
Przy poprawnym odzysku ciepła nawiew nie powinien być traktowany jak zwykła dziura w ścianie. Różnica temperatur jest dużo mniejsza niż przy uchylonym oknie, a wymiana powietrza może działać regularnie.
Izolacja tunelu
Największe straty komfortu pojawiają się wtedy, gdy samo przejście przez ścianę jest zimne albo nieszczelne. Wtedy świeże powietrze zaczyna być kojarzone z zimnym przeciągiem, choć problemem jest montaż.
Najważniejszy detal: tunel przez ścianę
Przejście przez ścianę nie może być traktowane jak zwykła rura włożona w otwór. To element, który łączy pokój z powietrzem zewnętrznym. Jeżeli zostanie wykonany bez ciągłej izolacji i bez szczelnego połączenia z warstwą wewnętrzną, działa jak mostek cieplny i kanał niekontrolowanego napływu zimnego powietrza.
Jak powinno być wykonane przejście?
| Element | Prawidłowe wykonanie | Błąd, który obniża komfort w pokoju |
|---|---|---|
| Tunel | Systemowy element izolacyjny albo ciągła tuleja z izolacją zamkniętokomórkową dobraną do średnicy i ściany. | Goła rura PVC/metal w murze, bez izolacji albo z izolacją przerwaną przy licu ściany. |
| Szczelność od środka | Połączenie powietrznie szczelne po stronie pokoju. Powietrze ma iść przez wymiennik, nie bokiem przez szczeliny. | Piana jako jedyne uszczelnienie, brak taśmy/masy, szczeliny za maskownicą. |
| Strona zewnętrzna | Obróbka odporna na wodę opadową i wiatr, z zachowaniem drożności oraz spadku na zewnątrz. | Zalanie szczelin, brak spadku, kratka przysłonięta ociepleniem albo zabrudzona. |
| Izolacja | Ciągła warstwa wokół tunelu; w modernizacji materiał nienasiąkliwy i odporny na wilgoć. Wełna w samym tunelu nie jest dobrym pomysłem. | Mostek termiczny, zawilgocenie, lokalnie zimna ściana i ryzyko pleśni. |
| Serwis | Dostęp do filtrów, modułu wentylatora, sterownika i kratek. Montaż ma umożliwiać czyszczenie. | Zabudowanie urządzenia tak, że później nie da się wymienić filtrów ani sprawdzić przepływu. |
Montaż zgodnie ze sztuką instalacyjną
Interex Katowice montuje i serwisuje VLR 70 zgodnie ze sztuką instalacyjną, dokumentacją techniczną producenta oraz zasadami bezpieczeństwa elektrycznego.
Przy montażu sprawdzamy nie tylko samo urządzenie, ale również warunki zabudowy, przepływ powietrza, izolację tunelu, szczelność przejścia przez ścianę, poprawność podłączenia i późniejszą pracę systemu. W rekuperatorze decentralnym jakość montażu decyduje o komforcie, hałasie, ryzyku mostków termicznych i realnym odzysku ciepła.
Profesjonalny serwis VLR 70: filtry, czyszczenie i czas pracy

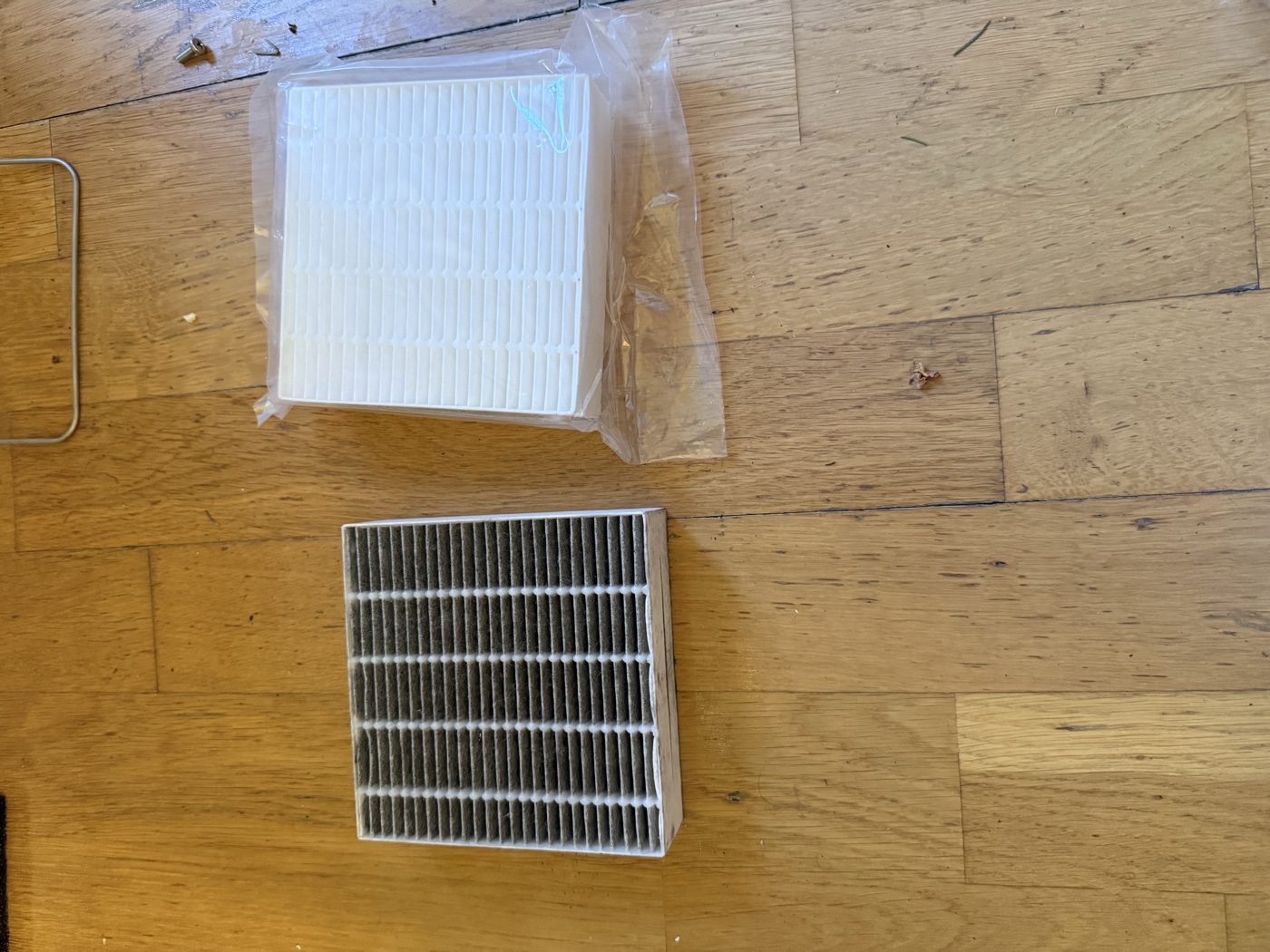

Filtr w rekuperatorze decentralnym nie jest dodatkiem estetycznym. To element, który decyduje o przepływie powietrza, hałasie, oporach pracy wentylatora i jakości powietrza w pokoju. Jeżeli filtr jest zabrudzony, urządzenie może dalej świecić, sterownik może dalej pracować, ale realna wymiana powietrza będzie słabsza.

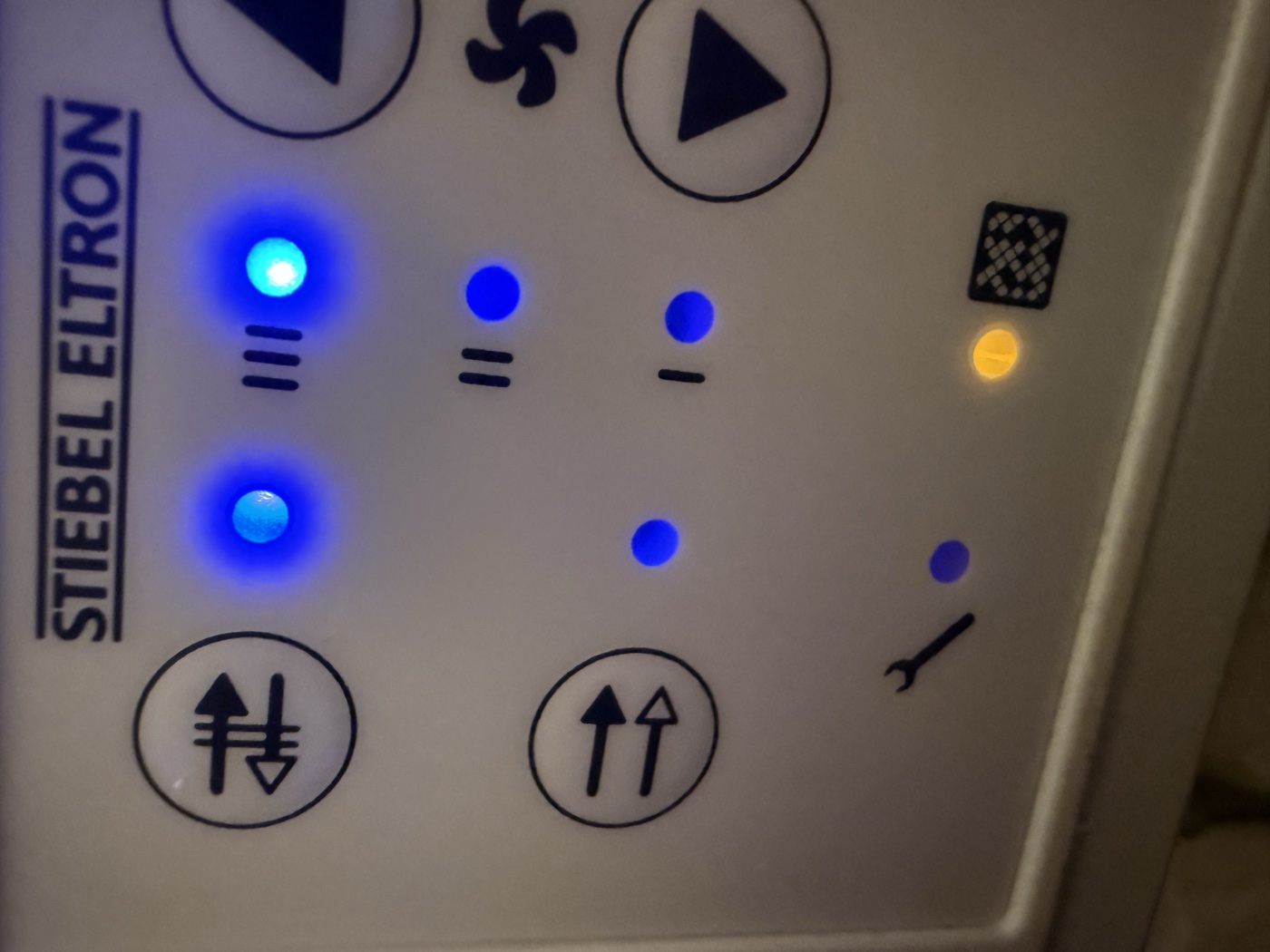

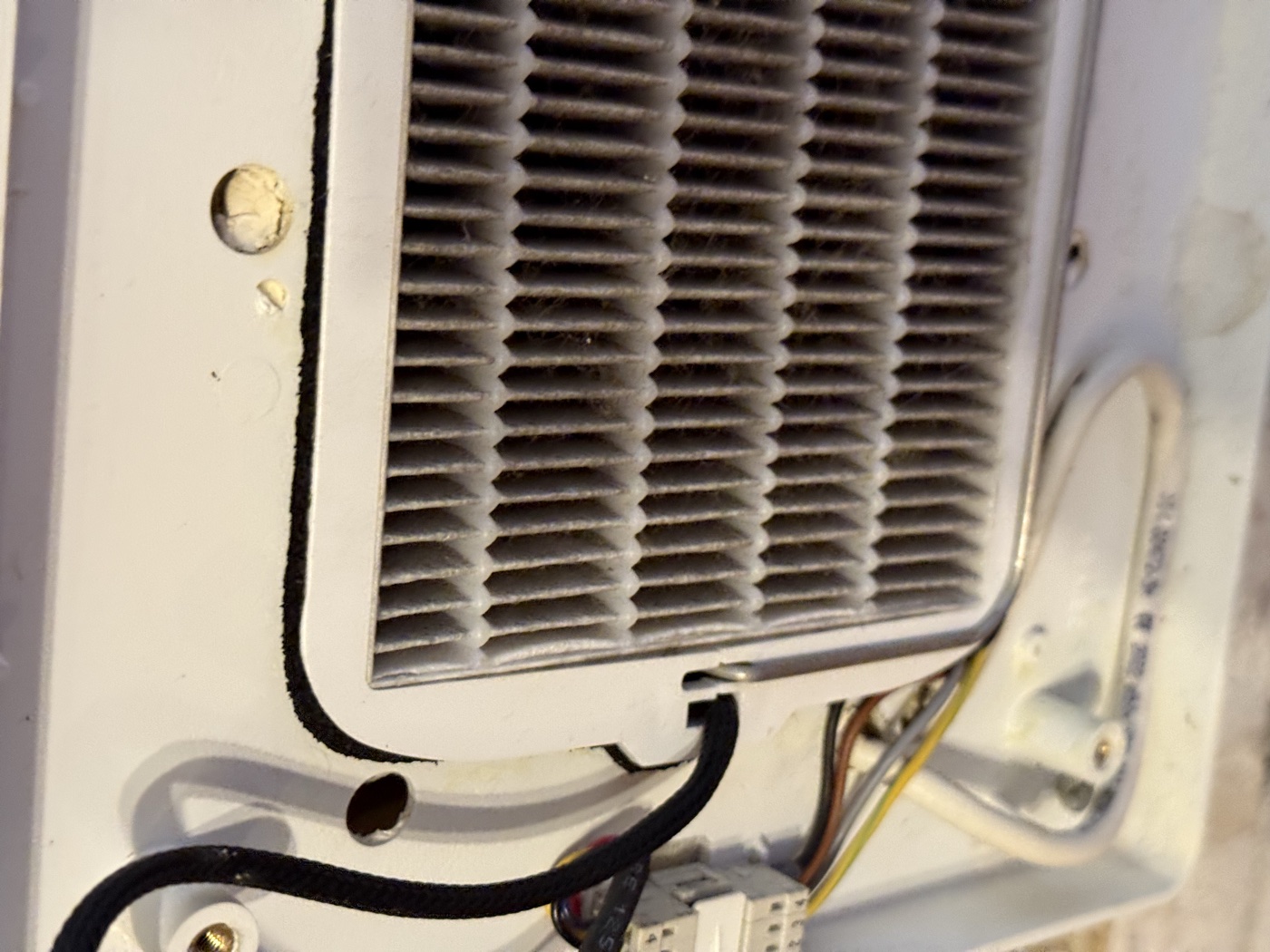

Prosta wymiana filtra to tylko część obsługi. Profesjonalny serwis obejmuje również demontaż frontu, ocenę zabrudzenia, czyszczenie komory, kontrolę wentylatora, złączy 24 V, sterownika, tunelu, kratek zewnętrznych, przepływu i wykonanie dokumentacji zdjęciowej.

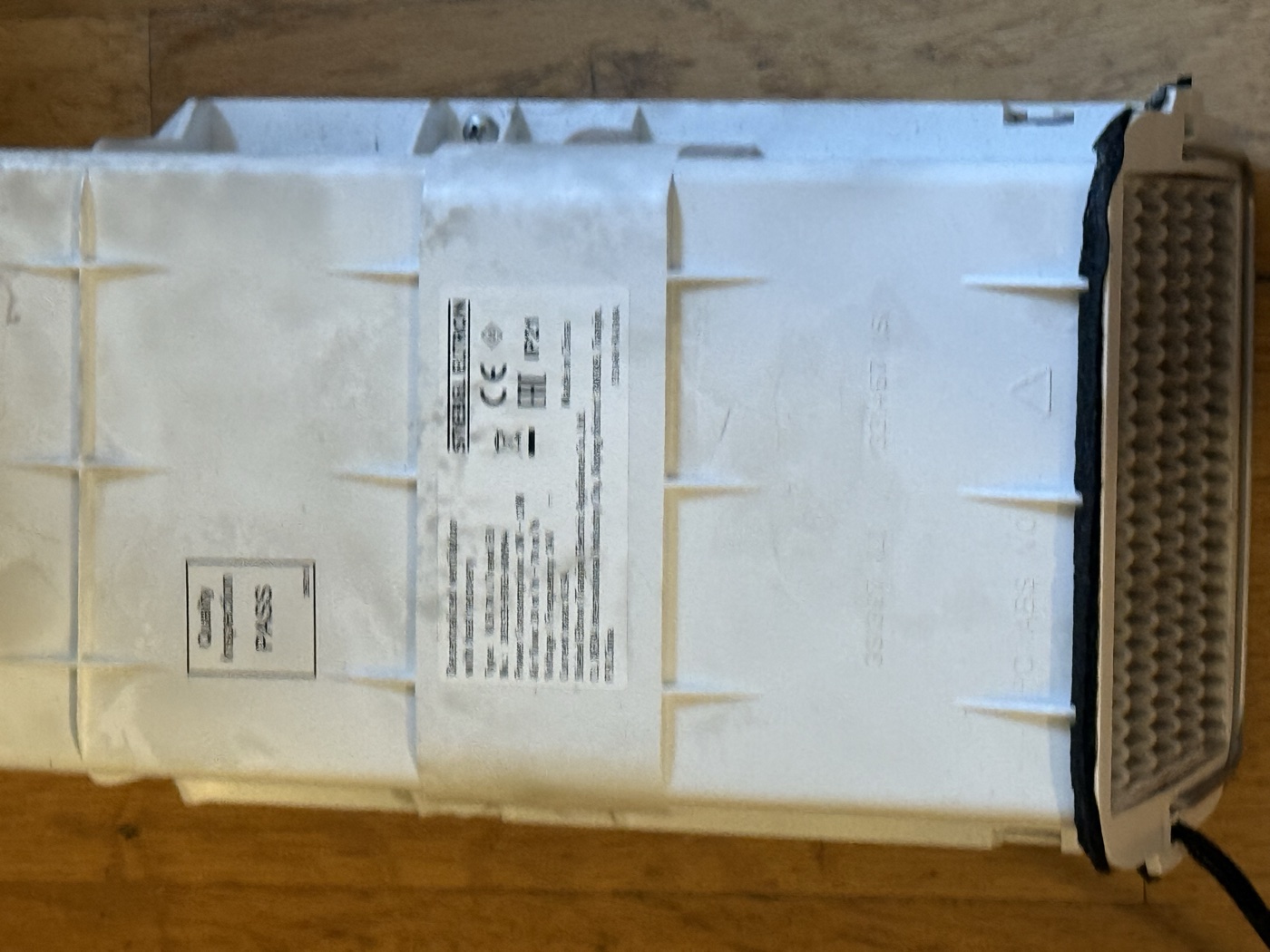

Poniższe zdjęcia pochodzą z rzeczywistego serwisu VLR 70. Pokazują, dlaczego szybkie wyjęcie i włożenie filtra nie jest tym samym, co pełna obsługa urządzenia.
Krótki film termowizyjny z rzeczywistej diagnostyki VLR 70 pokazuje rozkład temperatur powierzchni podczas pracy urządzenia. Taki materiał jest punktem wyjścia do oceny tunelu, szczelności i komfortu nawiewu.
| Zakres prac | Co realnie robimy | Orientacyjny czas |
|---|---|---|
| Kontrola i wymiana filtrów w 1 urządzeniu | Zdjęcie frontu, ocena filtra, wymiana lub czyszczenie dostępnych elementów, reset komunikatu/oznaczenie terminu następnej obsługi. | około 30-60 minut przy dobrym dostępie |
| Profesjonalny serwis 1 urządzenia | Filtry, komora, wentylator, kratki, sterownik, połączenia 24 V, kontrola pracy i dokumentacja zdjęciowa. | około 60-120 minut |
| Serwis pary urządzeń | Obsługa dwóch jednostek pracujących naprzemiennie, sprawdzenie kierunków pracy, synchronizacji i przepływu. | około 2-4 godziny |
| Serwis 4 urządzeń | Przegląd całego małego układu, filtry, sterowanie, kolejność pracy, drożność kratek i ocena użytkowa w pomieszczeniach. | około 4-8 godzin |
| Diagnostyka rozszerzona | Pomiar temperatur, anemometr, termowizja, kontrola tunelu, szczelności i wpływu wiatru lub podciśnienia w lokalu. | dodatkowo około 60-120 minut |
Podane czasy dotyczą profesjonalnego serwisu, a nie szybkiego wyjęcia i włożenia filtra. Realny czas zależy od dostępu, zabrudzenia, liczby urządzeń, potrzeby demontażu, pomiarów i dokumentacji.
| Filtry i akcesoria VLR 70 | Zastosowanie |
|---|---|
| Filtr do VLR 70 - Stiebel Eltron SP VLR 70 RF EPM1 50 F7-4 - STIEBEL ELTRON SP VLR 70 RF EPM10 50 M5-4 - STIEBEL ELTRON | Filtry dokładniejsze stosowane wtedy, gdy zależy nam na lepszej jakości powietrza w pokoju, pyłach i pyłkach. |

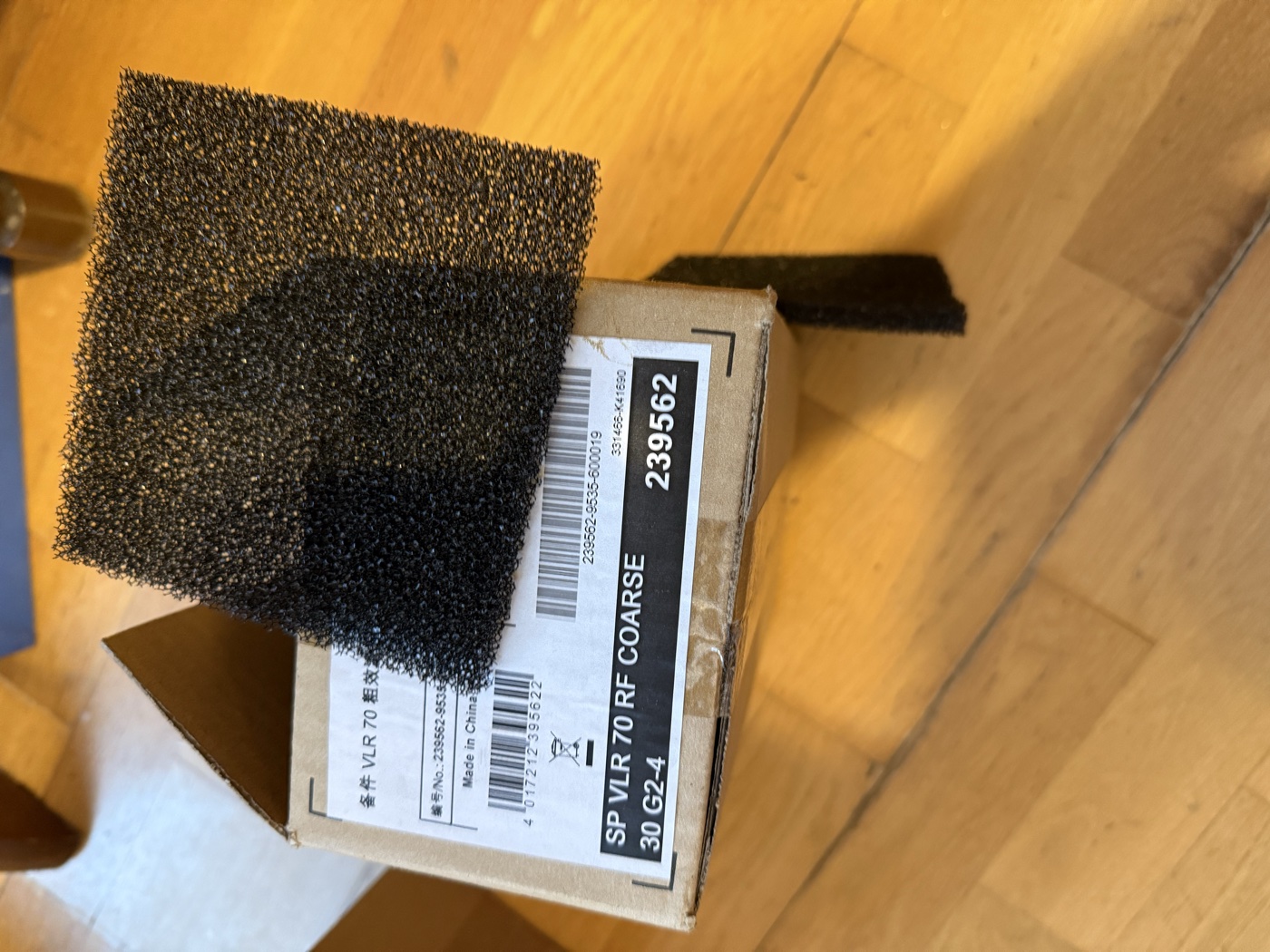

| SP VLR 70 RF COARSE 60 G4-4 - STIEBEL ELTRON SP VLR 70 RF COARSE 30 G2-4 - STIEBEL ELTRON SP VLR 70 RF ACTIVE CARBON-4 - STIEBEL ELTRON | Filtry zgrubne i wariant z węglem aktywnym dobiera się do warunków pracy, zapylenia, zapachów i wymagań użytkownika. |
Dlaczego pomiar może pokazać tylko około 53%?
| Możliwa przyczyna | Co sprawdzić | Jak diagnozujemy w praktyce |
|---|---|---|
| Odczyt w złej fazie cyklu | Czy pomiar wykonano chwilowo, czy uśredniono kilka cykli push-pull. | Rejestracja temperatury nawiewu i wywiewu przez kilka przełączeń kierunku pracy. |
| Nieszczelność wokół tunelu | Czy zimne powietrze nie omija wymiennika szczelinami przy tulei, masce lub warstwie ocieplenia. | Test dymny, oględziny, termowizja powierzchni wokół urządzenia. |
| Nieizolowany tunel | Czy przez ścianę nie przechodzi zimna tuleja bez izolacji albo z przerwami w izolacji. | Termowizja po czasie pracy, porównanie temperatury powierzchni ściany i obudowy. |
| Zabrudzone filtry lub zły przepływ | Czy filtry są właściwe, czyste i czy wentylator osiąga zadany bieg. | Kontrola filtrów, nastaw sterownika i subiektywnego/ilościowego przepływu. |
| Zaburzony bilans powietrza | Czy kanał wyciągowy, okap, komin albo inny wentylator w lokalu nie wymusza dodatkowego napływu zimnego powietrza. | Porównanie pracy przy otwartych i zamkniętych drzwiach, kontrola kratek i ciągu. |
| Wiatr i ekspozycja elewacji | Czy kratka zewnętrzna nie jest stale poddawana silnemu naporowi wiatru. | Obserwacja przepływu przy różnych warunkach pogodowych i sprawdzenie osłony zewnętrznej. |

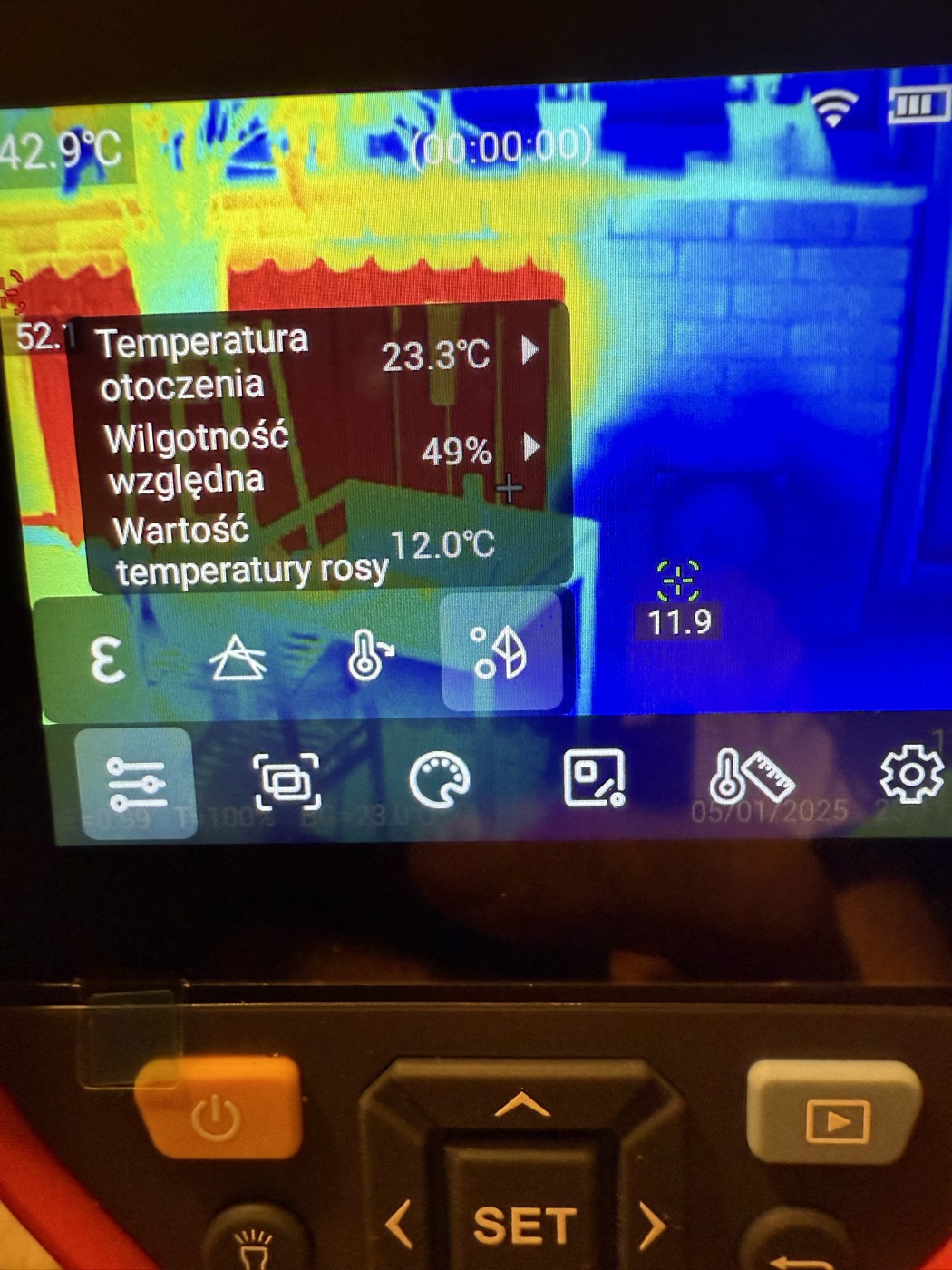

Termowizja: co naprawdę pokazuje?
Kamera termowizyjna nie mierzy temperatury powietrza tak jak sonda w kanale. Pokazuje temperaturę powierzchni. Przy rekuperatorze decentralnym jest jednak bardzo przydatna, bo ujawnia zimny pierścień wokół tunelu, nieszczelne krawędzie, wychłodzone naroża i miejsca, gdzie para wodna może dojść do punktu rosy.
Dobry obraz termiczny
Brak zimnego obrysu wokół maskownicy, stabilna temperatura ściany po kilku cyklach pracy, brak punktowych wychłodzeń na styku tunelu i przegrody.
Zły obraz termiczny
Zimna obrączka wokół urządzenia, zimne pionowe lub poziome smugi przy tulei, duża różnica temperatur między ścianą a obudową, zawilgocone narożniki.
VLR 70 w pokoju: kiedy działa najlepiej?
| Sytuacja | Ocena techniczna | Warunek |
|---|---|---|
| Sypialnia, gabinet albo pokój dzienny | Bardzo dobry przypadek zastosowania: świeże powietrze tam, gdzie faktycznie przebywają ludzie. | Dobre miejsce nawiewu, brak zasłaniania meblami i poprawna regulacja przepływu. |
| Pokój z zaduchami i parowaniem szyb | Rekuperator może poprawić regularność wymiany powietrza i ograniczyć konieczność uchylania okien zimą. | Sprawdzenie wilgotności, temperatury nawiewu i bilansu powietrza w mieszkaniu. |
| Mieszkanie w budynku wielorodzinnym | Trzeba sprawdzić zgodę administracji, elewację, komin/wentylację i sposób wykonania przewiertu. | Przewiert przez ścianę zewnętrzną to ingerencja w przegrodę i elewację. |
| Lokal z urządzeniem gazowym lub kominkiem | Wymagana szczególna ostrożność i konsultacja z kominiarzem/projektantem. | Nie tworzyć podciśnienia, nie odwracać ciągu kominowego, nie zaklejać kratek. |
| Nowy budynek lub większy remont | Najlepszy moment na poprawny element izolacyjny w murze. | Zaplanować tunel, spadek, zasilanie, sterowanie i dostęp serwisowy przed wykończeniem ścian. |
Lista kontrolna przed zamówieniem i montażem
- grubość i budowa ściany zewnętrznej,
- średnica albo przekrój otworu zgodny z dokumentacją urządzenia,
- miejsce montażu względem łóżka, biurka, miejsc siedzących, mebli, sufitu i drzwi,
- sposób izolacji tunelu na całej długości przegrody,
- szczelność powietrzna od strony pokoju,
- spadek oraz zabezpieczenie strony zewnętrznej przed wodą i wiatrem,
- sterownik, liczba urządzeń i praca w parach lub w grupie,
- dostęp do filtrów i serwisu po wykończeniu ściany,
- kontrola istniejącej wentylacji grawitacyjnej albo mechanicznej,
- pomiar temperatury nawiewu, wilgotności i termowizja po uruchomieniu.
Materiały Interex i produkty powiązane
Filmy Interex o VLR 70
Masz VLR 70, czujesz zimny nawiew albo chcesz sprawdzić montaż przed zabudową? Przygotuj zdjęcia ściany, grubość przegrody, numer urządzenia, zdjęcie sterownika, informację o istniejącej wentylacji w lokalu oraz temperatury: wewnątrz, na zewnątrz i na nawiewie. Na tej podstawie można zdecydować, czy potrzebna jest regulacja, wymiana filtrów, poprawa tunelu czy pełna diagnostyka na miejscu.
