U-ACC-PP-07 — kompletacja instalacji
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Zestaw, zgodne przewody i materiały do montażu
U-ACC-PP-07 — kompletacja instalacji · 139433-000
Dwie istniejące oferty tego samego numeru zachowują odrębne karty; zamów potrzebną ilość zestawów, bez dublowania zawartości.
Zawartość zestawu
- Złączki zaciskowe, rurki termokurczliwe przyłącza zimnego końca i zakończenia, mastyka oraz paski aluminiowe J i K. Zestaw wykonuje jedno połączenie z zimnym przewodem i jedno zakończenie. Zimny przewód zasilający jest oddzielnie.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W kompleciePrzyłącze i zakończenie w jednym zestawie | Złączki zaciskowe, rurki termokurczliwe przyłącza zimnego końca i zakończenia, mastyka oraz paski aluminiowe J i K. Zestaw wykonuje jedno połączenie z zimnym przewodem i jedno zakończenie. Zimny przewód zasilający jest oddzielnie. Instrukcja montażu zestawu: s. 2, 4, 5 | 1 zestaw na odpowiedni prosty obwód Dobierz z Interex |
| Potwierdź z InterexDokładny numer i zgodne przewody | Karta ETL podaje U-ACC-PP-07 139433-000. Aktualna instrukcja U-ACC-PP-07 obejmuje T2Red i R-ETL-A-CG. Oznaczenie JLP w ofercie należy porównać z etykietą dostawy; nie świadczy o dodatkowym przewodzie ani innym zakończeniu. Instrukcja montażu zestawu: s. 1, 3, 6, 7 | Potwierdzenie oznaczenia otrzymanego zestawu i przewodu Dobierz z Interex |
| Przy tym wariancie instalacjiT2Red — tylko potrzebny odcinek zgodnego przewodu | Instrukcja zestawu wymienia T2Red. Karta producenta potwierdza numer 948739-000. Długość, moc i dopuszczalny obwód dobierz do konstrukcji podłogi; pomiń przewód, który już masz. Nie dodawaj drugiej kompletnej maty lub gotowego pakietu tylko z powodu kupowania złącza. Instrukcja montażu zestawu: s. 3, 6, 7 | Metry według projektu; tylko brakujący przewód
|
| Przy tym wariancie instalacjiR-ETL-A — potwierdź oznaczenie dostarczonej generacji | Instrukcja zestawu wymienia R-ETL-A-CG. Karta ETL potwierdza R-ETL-A 924269-000 z fluoropolimerową powłoką i mocą 10 W/m przy 5 °C. Przed zamówieniem tego połączenia potwierdź, że oznaczenie i budowa rzeczywistego przewodu odpowiadają R-ETL-A-CG z instrukcji. Zgodność nie obejmuje automatycznie R-ETL-B ani wykonań CR; nie stosuj złącza na podstawie podobnej nazwy. Instrukcja montażu zestawu: s. 3, 6, 7 | Metry tylko po potwierdzeniu zgodności generacji i projektu
|
| WymaganeOddzielny zimny przewód: 3 × 1,0 mm², średnica 6,5–9,0 mm | Instrukcja określa średnicę zewnętrzną 6,5–9,0 mm i trzy żyły po 1,0 mm². Sam zestaw nie zawiera tego przewodu. Rodzaj izolacji, dopuszczalne obciążenie, długość i trasę zasilania musi zatwierdzić projektant lub elektryk; nie dobieraj kabla wyłącznie po liczbie żył. Instrukcja montażu zestawu: s. 3, 6, 7 | Długość zimnego przewodu według trasy i projektu Dobierz z Interex |
| Przy tym wariancie instalacjiT-100-CT / CT-1570 — narzędzie do właściwych zacisków | Rysunek instrukcji zestawu wskazuje CT-1570 lub T-100-CT oraz CTL-20 dla odpowiednich zacisków i zakresów. Karta T-100 potwierdza T-100-CT 954799-000 jako odpowiednik CT-1570. To narzędzie, nie komplet złączek ani izolacji. Nie dokupuj narzędzia, jeśli wykonawca dysponuje właściwym. Pozostałe narzędzia i sposób zaciskania muszą odpowiadać rysunkowi zestawu. Instrukcja montażu zestawu: s. 3 | 1 narzędzie tylko jeśli potrzebne; nie po jednym na każde złącze
|
| Potwierdź z InterexPrzygotowanie połączenia, PE i obkurczanie | Wykonaj właściwą sekwencję połączenia kabla grzejnego z zimnym przewodem z rysunków 1–22 (strony PDF 9–16). Złącz żyły i oplot PE zgodnie z rysunkiem; zachowaj czystość, suchość oraz oryginalną mastykę i rurki. Wersja rurki E ma oznaczenie UV, co nie zastępuje sprawdzenia całych warunków instalacji. Instrukcja montażu zestawu: s. 9, 10, 11, 12, 13, 14, 15, 16 | Jedno połączenie według pełnej instrukcji Dobierz z Interex |
| W komplecieZakończenie G/H — nie dokupuj drugiego | Zakończenie wykonuje się z elementów G/H tego zestawu, zgodnie z rysunkami 23–33 (strony PDF 17–22). Nie łącz żył ze sobą. Do prostego obwodu z tym zakończeniem nie dodawaj automatycznie E-20, CE20 ani drugiego zestawu CE-T2Red. Instrukcja montażu zestawu: s. 2, 4, 5, 17, 18, 19, 20, 21, 22 | 1 zakończenie z zestawu na właściwy wolny koniec Dobierz z Interex |
| Przy tym wariancie instalacjiPaski J/K do wariantu na rurze | Paski aluminiowe 63 × 230 mm i 63 × 140 mm są elementami dostawy. Wykorzystaj je tylko w sposobie montażu pokazanym dla tej instalacji: pasek przyłącza według stron PDF 15–16, a pasek zakończenia według stron PDF 20–22. Nie są powodem do zakupu dodatkowej pełnej rolki aluminium i nie zastępują projektu warstw podłogi. Instrukcja montażu zestawu: s. 2, 4, 5, 15, 16, 20, 21, 22 | Paski dostarczone; ilość według rysunku Dobierz z Interex |
| Przy tym wariancie instalacjiWarstwy podłogi, kleje i uszczelnienie — zależnie od konstrukcji | Dla T2Red materiały posadzki i warstwa wyrównująca muszą być przeznaczone do ogrzewania podłogowego. Rysunek A przewiduje opcjonalną folię uszczelniającą. Przy Reflecta pod płytkami instrukcja wskazuje A-Fix do mocowania płyt, P-Fix na aluminium oraz odpowiedni elastyczny klej do płytek; podłoga pływająca ma inny układ bez przyklejania płyt. Membranę w strefie mokrej, grunt, klej i fugę dobierz jako zgodny system dla podłoża, posadzki i ogrzewania. Nazwa P-Fix nie potwierdza automatycznie starszego numeru 1244-003528; dokładną dostawę i instrukcję aplikacji chemii należy sprawdzić oddzielnie. Źródło doboru: s. 25, 26, 64, 65, 66 | Powierzchnia i zużycie według wybranego układu; nie wszystkie warstwy do każdego montażu Dobierz z Interex |
| WymaganeZasilanie, regulator, czujnik i odbiór T2Red | Dla obwodu T2Red instrukcja podaje 230 V AC, zabezpieczenie C10 i RCD 30 mA. Maksymalna długość zależy od temperatury rozruchu: 100 m przy 20 °C, 85 m przy 15 °C, 75 m przy 10 °C, 60 m przy 5 °C. Czujnik podłogi w szczelnej, wymienialnej rurce umieść pomiędzy odcinkami kabla, tuż pod posadzką. Dokładny regulator, czujnik oraz schemat i przekrój zasilania dobierz osobno; sam zestaw połączenia ich nie zawiera. Źródło doboru: s. 25, 26 | Układ sterowania i zabezpieczenia według projektu; protokół pomiarów każdego obwodu Dobierz z Interex |
Dwie istniejące oferty tego samego numeru zachowują odrębne karty; zamów potrzebną ilość zestawów, bez dublowania zawartości.
Dokładny numer katalogowy i instrukcja montażu (EN/PL i wspólne rysunki) · wersja RAYCHEM-IM-INST277-UACCPP07-ML-2608 · dobór dla SKU 139433-000
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Zastosowanie
Zestaw przyłączeniowy i zakończeniowy ACC-PP-07-JLP do R-ETL - Raychem stosujemy do ogrzewania podłogowego, ochrony przeciwzamarzaniowej albo utrzymania temperatury, zależnie od konkretnego modelu. Przed zakupem sprawdzamy podłoże, długość obwodu, moc, sterowanie i pomiary.
Dane techniczne do sprawdzenia
| Produkt | Zestaw przyłączeniowy i zakończeniowy ACC-PP-07-JLP do R-ETL - Raychem |
| Producent | Raychem |
| Model / numer katalogowy | 139433-000 |
| Kod producenta | 139433-000 |
| EAN | 7330957002448 |
| Grupa zastosowania | mata lub przewód grzejny |
| Kategoria sklepu | 4:Sklep ⌄ Usługi ⌄ Technologie | 151:Ogrzewanie rurociągów | 154:Chemelex Raychem | 161:Ochrona rurociągów przed zamarzaniem |
| Warunki techniczne | zasilanie, zabezpieczenia, miejsce montażu, sterowanie i wymagane akcesoria potwierdzamy przed zakupem lub montażem. |
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Raychem dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.

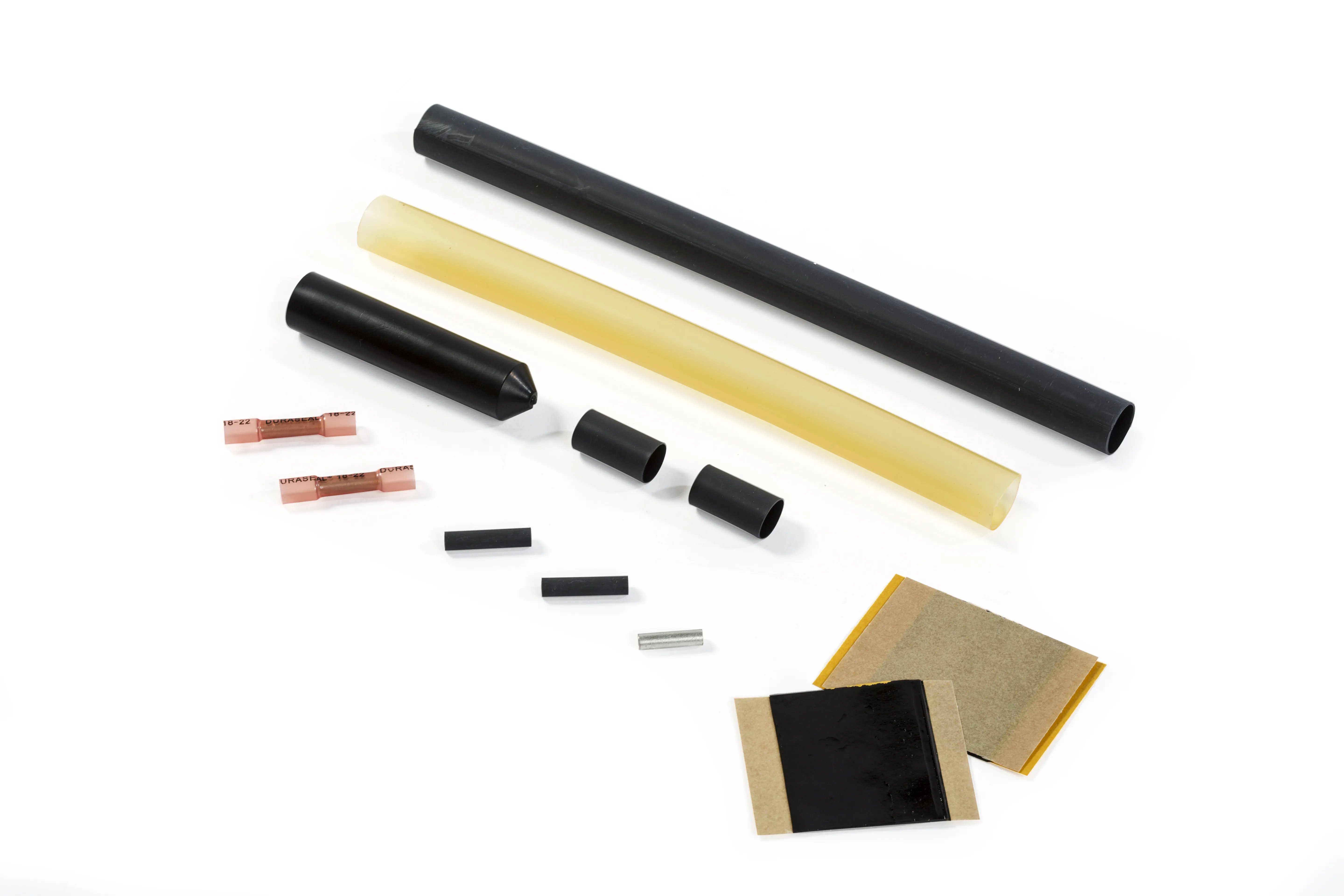

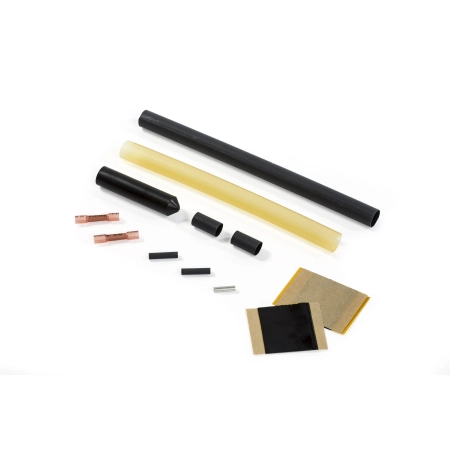

ACC-PP-07-JLP zestaw przyłączeniowy i zakończeniowy do R-ETL - Raychem
✅Zestaw zakończeniowo-przyłączeniowy dla samoregulujących przewodów grzejnych R-ETL .
✅Umożliwia połączenia zimnego przewodu 3x1,5 mm2 lub 3x2,5 mm2 z przewodami grzejnymi oraz wykonanie zakończenia przewodu grzejnego.
✅Połączenie technologią termokurczliwą. Można stosować wewnątrz rur.
