Raychem / Chemelex
R-ETL-A-CR
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Przewód i osprzęt
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja instalacji ochrony rur i rynien przed zamarzaniem
R-ETL-A-CR · P000002043

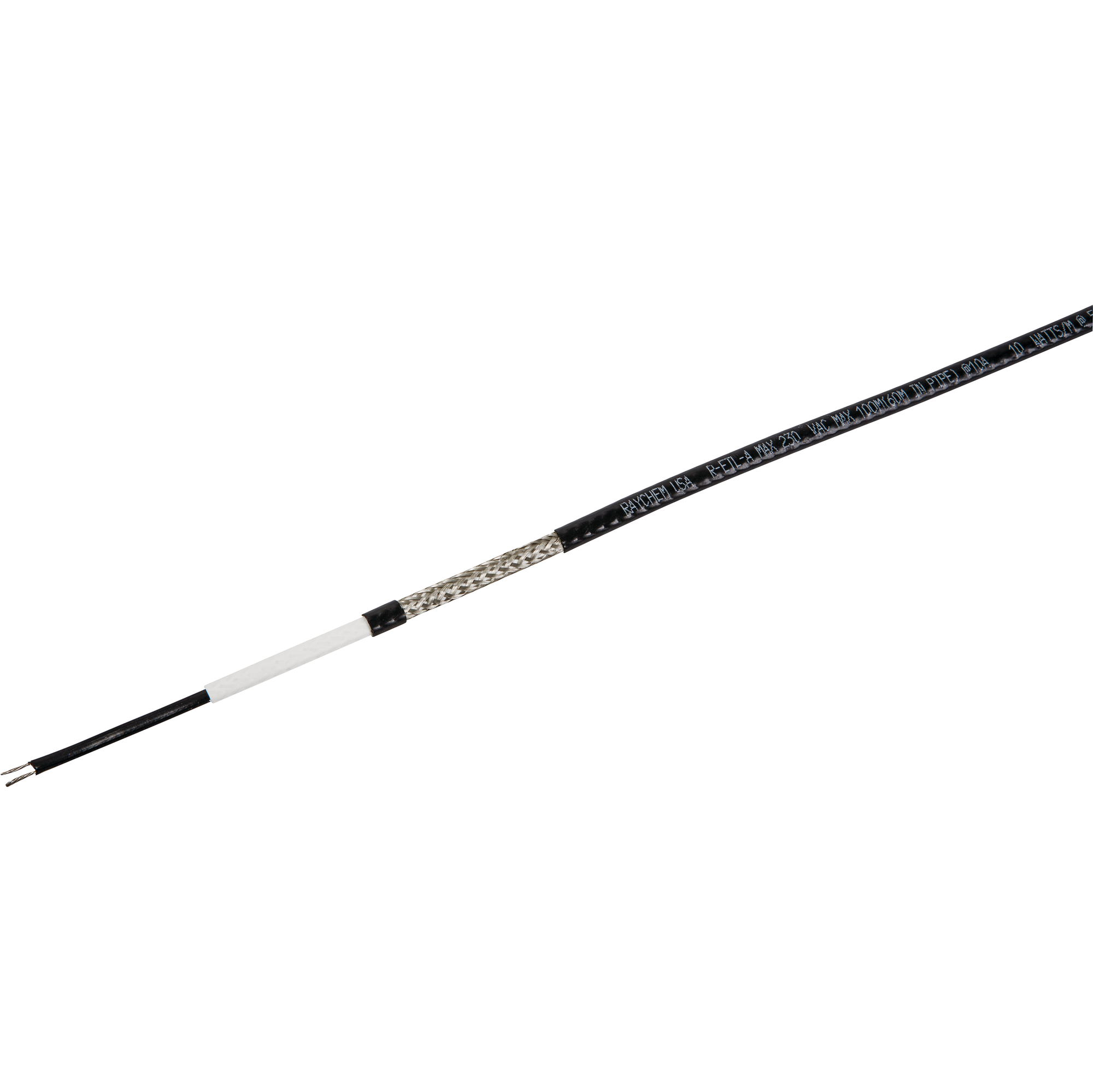

R-ETL-A-CR, 230 V AC, 10 W/m przy +5°C na rurze. C10: do 100 m na rurze dla temperatur startu −20…+10°C podanych w tabeli. RCD 30 mA i oplot do PE; montaż od −20°C, promień gięcia ≥10 mm. W doborze ochrony rur karta OEM podaje maksymalną temperaturę roboczą 40°C; ekspozycja do 65°C tylko przy wyłączonym zasilaniu, maksymalnie 800 h łącznie.
Potwierdzony zakres dostawy
- Samoregulujący przewód R-ETL-A-CR, długość zgodna z zamawianą jednostką handlową.
- Przyłącze, zakończenie, regulator i mocowania dobiera się oddzielnie.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| WymaganePrzyłącze i zakończenie R-ETL: CE20-03 | CE20-03 331368-000 jest zestawem przyłączeniowym i zakończeniowym do R-ETL. Wymaga puszki przyłączeniowej oraz przewodu zasilającego dobranego do obwodu. W opakowaniu są elementy zakończenia: przy jednym prostym odcinku nie dokładaj drugiego zestawu końcowego. Zastosuj wszystkie warstwy termokurczliwe i element aluminiowy wskazane na rysunkach; żył przewodu grzejnego nie łącz ze sobą. Źródło doboru: s. 2, 3, 4, 5, 6, 7, 8, 9 | 1 komplet na 1 samodzielny odcinek R-ETL
|
| WymaganePuszka JB16-02 do R-ETL | JB16-02 946607-000 umożliwia podłączenie R-ETL zakończonego zestawem CE20-03. Puszkę zamontuj dostępnie i zabezpiecz jej wejścia oraz niewykorzystane otwory przed wilgocią. Dla wybranego wariantu bez wspornika dobierz oddzielne mocowanie do miejsca instalacji. Dławik przyłącza zawiera CE20-03; dodatkowe wejścia wynikają z projektu. Źródło doboru: s. 2, 3, 4, 5, 6, 7, 8, 9 | zwykle 1 puszka na 1 przyłącze; rozgałęzienia wg projektu
|
| Potwierdź z InterexDobór przyłącza z przewodem zimnym do płaszcza CT / CR | Alternatywne przyłącze z przewodem zimnym do tej generacji R-ETL wymaga potwierdzenia przez Interex. Aktualna instrukcja U-ACC-PP-07 wymienia R-ETL-A-CG; przed użyciem z płaszczem CT lub CR potrzebne jest potwierdzenie producenta. Do czasu potwierdzenia korzystaj z udokumentowanej drogi CE20-03 z puszką. Źródło doboru: s. 3, 6 | potwierdzenie tylko dla planowanego wariantu alternatywnego Dobierz z Interex |
| WymaganeObwód i temperatura startu R-ETL-A-CR | R-ETL-A-CR, 230 V AC, 10 W/m przy +5°C na rurze. C10: do 100 m na rurze dla temperatur startu −20…+10°C podanych w tabeli. RCD 30 mA i oplot do PE; montaż od −20°C, promień gięcia ≥10 mm. W doborze ochrony rur karta OEM podaje maksymalną temperaturę roboczą 40°C; ekspozycja do 65°C tylko przy wyłączonym zasilaniu, maksymalnie 800 h łącznie. Dobierz długość do konkretnego płaszcza i sposobu montażu. Przewody CT i CR mają inne tabele rozruchowe, a wnętrze rury stanowi odrębny wariant cieplny. Instrukcja właściwego przewodu: s. 9, 11, 12, 13, 14, 15, 16, 17, 18, 19 | projekt każdego obwodu i miejsca montażu Dobierz z Interex |
| WymaganeMocowanie przewodu na rurze: GT-66 albo GS-54 | Użyj taśmy na bazie włókna szklanego. GT-66 C77220-000 stosuje się na rurach innych niż stal nierdzewna, przy temperaturze montażu co najmniej +5°C. GS-54 C77221-000 jest właściwa także do stali nierdzewnej i montażu poniżej +5°C, z zachowaniem temperatur dopuszczonych dla całej instalacji. Przewód układaj w dolnej ćwiartce rury, około 45° od dolnej osi; mocuj nie rzadziej niż co 300 mm. Nie używaj metalowych zacisków ani zwykłej taśmy PVC. Instrukcja właściwego przewodu: s. 9, 11, 12, 13, 14, 15, 16, 17, 18, 19 | liczba mocowań wg długości i kształtek; rolki GT-66 20 m lub GS-54 16,5 m
|
| Przy tym wariancie instalacjiRura z tworzywa i taśma aluminiowa ATE-180 | Taśmę aluminiową ATE-180 zastosuj tylko tam, gdzie wymaga jej projekt rozprowadzenia ciepła na rurze. Dobór zależy od tworzywa, temperatury pracy i strat ciepła; jej użycie może zmienić moc przewodu. Nie zastępuje obliczeń ani sprawdzenia odporności rury. Minimalna temperatura montażu ATE-180 wynosi 0°C, rolka 55 m. Materiał rury i sposób pokrycia potwierdza Interex. Instrukcja właściwego przewodu: s. 9, 11, 12, 13, 14, 15, 16, 17, 18, 19 | wg rzeczywistej długości pokrycia i projektu
|
| WymaganeIzolacja termiczna, kształtki i przepusty | Dobierz suchą izolację do średnicy rury, wymaganej temperatury i najniższej temperatury otoczenia. Uwzględnij zawory, kołnierze, podpory i przejścia przez ściany. Izolacja musi być ciągła, a na zewnątrz osłonięta przed wodą. Krawędzie płaszcza i przepustów zabezpiecz przed przecięciem kabla; miejsca wejść i mocowania dobierz do rzeczywistej grubości izolacji. Instrukcja właściwego przewodu: s. 9, 11, 12, 13, 14, 15, 16, 17, 18, 19 | wg długości instalacji, kształtek i przejść; dobór Interex Dobierz z Interex |
| WymaganeOznakowanie ogrzewanej rury | Umieść na zewnętrznej powierzchni izolacji widoczne etykiety informujące o ogrzewaniu elektrycznym, przynajmniej co 5 m i przy istotnych elementach instalacji. Wybrano polską etykietę LAB-ETL-PL 258203-000. Instrukcja właściwego przewodu: s. 9, 11, 12, 13, 14, 15, 16, 17, 18, 19 | co najmniej 1 etykieta na każde 5 m ogrzewanej trasy, dodatkowo przy elementach
|
| WymaganeRegulator temperatury i właściwy czujnik | Wybierz jeden regulator: Raystat V5 albo AT-TS-13 / AT-TS-14, z nastawą i trybem właściwymi dla ochrony rury. AT-TS-13 ma zakres −5…+15°C, AT-TS-14 0…+120°C; wyższy zakres termostatu nie zwiększa dopuszczalnej temperatury przewodu. Raystat V5 ma w komplecie czujnik NTC 2 kΩ z przewodem 5 m i szynę DIN; AT-TS zawiera czujnik PTC KTY 83-110 3 m. Nie kupuj drugiego czujnika do nowego regulatora. Dla pomiaru na rurze czujnik AT-TS umieść pod izolacją, 90–120° od przewodu i co najmniej 1 m od końca rury lub kształtek. AT-TS-14 nie jest zalecany do pomiaru otoczenia. Czujników podłogowych i PTC/NTC nie zamieniaj między regulatorami. Instrukcja właściwego przewodu: s. 9, 11, 12, 13, 14, 15, 16, 17, 18, 19 | 1 regulator na strefę lub układ sterowania wg schematu; czujnik w dostawie
|
| Przy tym wariancie instalacjiStycznik, obudowa i przewody sterowania | Dobierz stycznik i obudowę, jeżeli prąd lub liczba obwodów wymagają pośredniego sterowania. AT-TS przełącza do 16 A, Raystat V5 do 25 A; zabezpieczenie przewodu grzejnego i dopuszczalna długość pozostają właściwe dla jego modelu. Przewody czujników prowadź zgodnie z instrukcją regulatora, z wymaganym ekranowaniem w pobliżu tras energetycznych. Dla pomiarów izolacji odłącz elektronikę. Źródło doboru: s. 2, 3, 4, 5, 12, 13 | wg obciążenia i schematu instalacji; dobór Interex Dobierz z Interex |
| Serwis / wymianaCzujnik HARD-69 — tylko wymiana serwisowa AT-TS | HARD-69 133571-000 jest zapasowym czujnikiem PTC do AT-TS-13 / AT-TS-14. Czujnik jest już dołączony do nowego termostatu; ten element dobiera się dopiero przy wymianie. Nie stosuj go jako czujnika NTC regulatora Raystat V5. Źródło doboru: s. 2, 3, 4, 5, 12, 13 | 1 sztuka tylko przy wymianie uszkodzonego czujnika AT-TS
|
| Potwierdź z InterexPłaszcz CR: montaż na rurze | Ta wersja CR jest dopuszczona do prowadzenia na zewnętrznej powierzchni rury. Producent nie zatwierdza jej do montażu wewnątrz rury; nie dobieraj do niej dławika do wody ani trójnika wejściowego. Źródło doboru: s. 2 | sprawdź trasę i oznaczenie płaszcza przed zakupem Dobierz z Interex |
| Przy tym wariancie instalacjiAlternatywne mocowanie na rurze: opaski KBL-10 | KBL-10 102823-000, opakowanie 100 szt., jest wymienione jako mocowanie R-ETL. Wybierz tę konkretną opcję opasek, dobierz ich długość do średnicy rury i zachowaj rozstaw wynikający ze schematu; nie zaciskaj tak, aby zgniatać przewód. Jest to alternatywa dla taśmy w danym miejscu mocowania. Źródło doboru: s. 3 | liczba opakowań wynika z potrzebnych mocowań / 100, zaokrąglona w górę
|
| WymaganePomiary i uruchomienie R-ETL | Pełna instrukcja właściwa dla czterech wersji R-ETL zaleca pomiary rezystancji izolacji przy 2500 V DC pomiędzy żyłami a oplotem, z wynikiem co najmniej 100 MΩ. Pomiary wykonaj przed montażem, przed założeniem izolacji i przed pierwszym uruchomieniem, z odłączonym sterowaniem. Zapisz wyniki oraz sprawdź PE, RCD i działanie regulatora. Instrukcja właściwego przewodu: s. 16, 17, 18, 19 | protokół dla każdego obwodu Dobierz z Interex |
| Przy tym wariancie instalacjiWspornik do wybranego termostatu AT-TS | Przy montażu AT-TS-13 / AT-TS-14 na rurze wybierz zgodny wspornik: SB-100 192932-000, SB-101 990944-000, SB-110 707366-000 albo SB-111 579796-000. W wybranych podstawowych wersjach regulatorów wspornik nie jest dołączony. Do SB-100/101/111 potrzeba 2 oddzielnych obejm, do SB-110 1 obejmy. Dobierz obejmy do średnicy rury i mocuj nimi podstawę wspornika; samego przewodu grzejnego nie ściskaj metalową obejmą. Mocowanie do ściany stanowi odrębny wariant. Źródło doboru: s. 2, 3, 4, 5, 12, 13 | 1 wspornik na termostat na rurze; 1 lub 2 obejmy wg typu wspornika
|
| Przy tym wariancie instalacjiWspornik do regulatora Raystat V5 na rurze | Dla montażu Raystat V5 na rurze karta akcesoriów potwierdza SB-100 192932-000, SB-101 990944-000 lub SB-110 707366-000. Wybrana podstawowa wersja Raystat zawiera szynę DIN, ale nie zawiera wspornika rurowego. Do SB-100/101 potrzeba 2 oddzielnych obejm, do SB-110 1 obejmy; ich średnicę ustala projekt. Nie przenoś kompatybilności innych wsporników tylko na podstawie podobnego wymiaru. Źródło doboru: s. 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 82, 83, 84, 85, 103, 104, 107 | 1 wspornik na regulator na rurze; 1 lub 2 obejmy wg typu
|
| Przy tym wariancie instalacjiRedukcja M25/M20 dla wejścia AT-TS | Przy podłączaniu zestawu z dławikiem M20 przez wejście M25 wybranego AT-TS producent wskazuje redukcję PA M25/M20 184856-000. Dobierz ją tylko dla takiej konfiguracji wejścia, z zachowaniem uszczelnienia obudowy. Nie jest potrzebna automatycznie do każdej puszki, trasy z przewodem zimnym ani regulatora Raystat V5. Źródło doboru: s. 4, 12, 13 | 1 sztuka na wymagane wejście M25/M20 w termostacie AT-TS
|
Dobór wymaga danych obiektu: długości i materiału rury lub rynny, temperatur, sposobu montażu, zasilania oraz zakresu dostawy.
Alternatywne przyłącze z przewodem zimnym do płaszcza CT/CR wymaga potwierdzenia producenta; kompletacja podstawowa używa CE20-03.
Instrukcja montażu producenta (FR) · wersja RAYCHEM-IM-CDE1547-HeatTracing-FR-2504 · dobór dla SKU P000002043
Dane techniczne i opis produktu
XL-Trace / R-ETL - niskoprofilowe i bezhalogenowe systemy grzejne
XL-Trace i R-ETL wymagają dobrania właściwego zestawu przyłączeniowego, sterowania i sposobu prowadzenia. Przy tych przewodach szczególnie ważne jest sprawdzenie typu kabla i instrukcji montażu.
Dostępność Raychem / Chemelex: produkty standardowo dostępne na stanie, wysyłka zwykle do 3 dni. Przy większych ilościach, odcinkach ciętych i systemach przemysłowych termin potwierdzamy przed realizacją.
| Element systemu | Do czego / do jakich przewodów | Co sprawdzamy przed doborem |
|---|---|---|
| Przewód | XL-Trace, XL2-ZH, R-ETL | Sprawdzamy zastosowanie: rurociąg, trasa techniczna, budynek, wymagania materiałowe i temperaturę. |
| Przyłącze / zakończenie | CCE-06-CR dla XL2-ZH, CE20-03 / U-ACC dla R-ETL | Nie dobierać zestawu na oko. R-ETL ma własne zestawy systemowe. |
| Puszka i mocowanie | JB16-02, GS-54, ATE-180 | Miejsce połączeń musi być dostępne serwisowo i zgodne z instrukcją. |
| Sterowanie | RAYSTAT V5, Elexant 450c, AT-TS | Dobieramy regulator do funkcji i wymaganej temperatury utrzymania. |
Ważne: Przed zamówieniem potwierdzamy dokładny typ przewodu z etykiety lub numeru katalogowego. To ogranicza ryzyko zakupu zestawu, który fizycznie nie pasuje.
Kable grzewcze sprzedawane u Nas przed wysłaniem przechodzą profesjonalne pomiary elektryczne, dzięki czemu mają Państwo pewność, że kabel grzewczy jest sprawny. Wydruk z pomiarów umieszczamy na fakturze oraz opakowaniu kabla. Wyniki pomiarów można przekazać elektrykowi który przeprowadza instalacje.
Przewody grzejne ETL są przewodami samoregulującymi. Ich moc grzewcza jest automatycznie dostosowywana do temperatury otoczenia na całej długości przewodu. Gwarantuje to ochronę przed przegrzaniem nawet w przypadku krzyżujących się przewodów.
Zastosowanie:
✅Ochrona przed zamarzaniem rurociągów o temperaturze roboczej nie przekraczającej 50 °C, przewody układane na rurach.
✅Ochrona przed zamarzaniem rurociągów o temperaturze roboczej nie przekraczającej 50 °C, przewody instalowane w rurach(tylko wersje CT z fluropolimeru)
✅Może być przycinany w zależności od potrzeb w miejscu montażu.
✅Dwie wersje izolacji CR i CT do prowadzenia na rurach i wewnątrz rur.
✅Dwie moce przewodów 10W/m i 16 W/m przy 5°Cdostosowane do różnych średnic rur i warunków klimatycznych.
✅Wersje z fluropolimeru mają odpowiednio 16W/m i 25W/m przy 5°C w przypadku montażu przewodu wewnątrz rury.
Dobór przewodu grzejnego
| Maksymalna temperatura procesowa | Montaż na rurze | Montaż w rurze |
| 50°C | FrostGuard R-ETL |
FrostGuard R-ETL (Tylko model CT z flropolerinu) |
| 65°C | FroStop Black XL-TRACE XL-Trace zestawy przewodów XL-Trace zestawy przewodów na szpuli |
- |
| 85°C | XL-TRACE XL-Trace zestawy przewodów na szpuli (tylko model 31XL2-ZH) |
- |
| 90°C (do systemów centralnego ogrzewania) |
FS-C10-2X | - |
Dane techniczne:
| Moc przy 5°C | 10W/m lub 16W/m na rurze 16W/m lub 25W/m wewnątrz rury (tylko dla wersji z fluropolimeru) |
| Napięcie zasilania | 230V |
| Maks. temperatura ekspozycji (przy wył. zasilaniu ) maks. 800 godzin | 65°C |
| Min. temperatura montażu | -20°C |
| Min. promień gięcia | 10mm |
| Maksymalna długość obwodu | 100m przy montażu na rurze 60m przy montażu wewnątrz rury (tylko dla wersji z fluropolimeru) |
.jpg)
