CE32-02 — przyłącze i zakończenie EM2-XR
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Zastosowanie i kompletacja osprzętu
CE32-02 — przyłącze i zakończenie EM2-XR · 1244-001520
Dobór dla właściwego kabla, nawierzchni, sposobu połączenia i projektu.
Wybrany komponent i zawartość dostawy

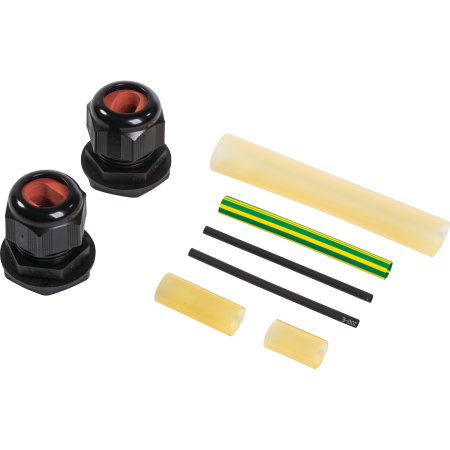

- CE32-02 1244-001520: elementy jednego przyłącza i jednego zakończenia EM2-XR; dwa dławiki z uszczelkami, dociskiem i przeciwnakrętkami, koszulka PE oraz koszulki przyłącza i zakończenia. Puszka i zasilanie są osobno.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W kompleciePrzyłącze i zakończenie w jednym zestawie | CE32-02 1244-001520: elementy jednego przyłącza i jednego zakończenia EM2-XR; dwa dławiki z uszczelkami, dociskiem i przeciwnakrętkami, koszulka PE oraz koszulki przyłącza i zakończenia. Puszka i zasilanie są osobno. Źródło doboru | 1 zestaw na właściwy odcinek Dobierz z Interex |
| Potwierdź z InterexZastosowanie CE32-02 | Własna BA dotyczy EM2-XR. OEM opisuje połączenie pośrednie do puszki w szczególnym układzie, m.in. obwody ponad 32 A przy ograniczeniu zimnego przewodu do 5 m. To warunek zastosowania, a nie dopuszczenie każdego obwodu do 50 A. Nie dokładaj CE32-02 do fabrycznie zakończonego pakietu bez projektu zmiany. Własna instrukcja komponentu: s. 6 | Sprawdź oznaczenie kabla i właściwy sposób połączenia Dobierz z Interex |
| WymaganePuszka VIA-JB2 dla tego sposobu połączenia | Rysunki wskazują VIA-JB2 i wejścia M32. Gdy oba końce trafiają do jednej puszki, potrzebna jest jedna; gdy koniec zakończony nie może wrócić do tej samej puszki, potrzebna jest druga. Dławiki do kabla są w CE32-02. Dobierz osobno wejście przewodu zasilającego i zaciski do rzeczywistego przekroju. Własna instrukcja komponentu: s. 35, 36, 37, 38, 39, 40, 41, 42, 43, 44 | 1 albo 2 puszki według trasy
|
| Potwierdź z InterexPrzewód zasilający i ochrona całego obwodu | Przewód zasilający i jego przejście do puszki dobierz według obciążenia, temperatury, długości i projektu EM2-XR. Limit 50 A typu C w karcie samego kabla nie jest automatycznym doborem zabezpieczenia, przekroju ani osprzętu. Nie przypisano dodatkowego zimnego końca VIA-L1 do bezpośredniego przyłącza CE32-02 bez sprawdzenia trasy. Źródło doboru: s. 1, 2 | Obliczony układ zasilania, ochrony i PE Dobierz z Interex |
| Potwierdź z InterexNarzędzia i przygotowanie końców | Zestaw wymaga termodmuchawy, noża, szczypiec, obcinaków, śrubokręta i kluczy 41/46 mm. Wykonaj wszystkie kroki 1–38 z BA, zachowując żyły i oplot. Koszulki z klejem oraz dociski dławików są dostarczone; nie kupuj ich drugi raz. Własna instrukcja komponentu: s. 3, 5, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34 | Narzędzia montażowe; bez dodatkowego zestawu zakończenia Dobierz z Interex |
| Potwierdź z InterexUszczelnienie i PE | Oplot w punkcie zasilania należy połączyć z właściwym zaciskiem ochronnym; zakończenie wykonuje się osobną procedurą. Nie łącz żył ze sobą na końcu. Zachowaj uszczelnienie koszulek i dławików zgodnie z rysunkami; własna BA nie podaje tu momentu w Nm dla dokręcenia puszki. Własna instrukcja komponentu: s. 20, 22, 23, 30, 31, 32, 33, 34, 39, 40, 41, 43, 44 | Kontrola każdego przyłącza i zakończenia Dobierz z Interex |
Pełna BA komponentu nie zastępuje projektu całego obwodu i kontroli rzeczywistej dostawy.
Dokładny PCN OEM i własna BA (EN/PL i wspólne rysunki) · wersja RAYCHEM-IM-INST165-CE3202-ML-2504 · dobór dla SKU 1244-001520
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Do jakiego systemu stosujemy ten element EM2?
| System | ogrzewanie ramp, podjazdów, schodów i powierzchni zewnętrznych Raychem/Chemelex |
|---|---|
| Przewody | EM2-XR, EM2-R, EM2-MI oraz powiązane listwy, opaski KBL-09 i sterowanie do śniegu/lodu |
| Zastosowanie | ochrona powierzchni przed oblodzeniem, prowadzenie przewodu w betonie, asfalcie lub warstwie konstrukcyjnej zgodnie z instrukcją |
| Co sprawdzamy | powierzchnię, moc W/m2, strefy brzegowe, dylatacje, odpływy, zasilanie, zabezpieczenia i czujniki wilgoci/temperatury |
Ważne: Ogrzewanie ramp i podjazdów wymaga projektu ułożenia. Sam przewód bez poprawnego sterowania i czujników nie da dobrego efektu.
Zastosowanie
Zestaw przyłączeniowy i zakończeniowy CE32-02 do EM2-XR - Raychem stosujemy do ogrzewania podłogowego, ochrony przeciwzamarzaniowej albo utrzymania temperatury, zależnie od konkretnego modelu. Przed zakupem sprawdzamy podłoże, długość obwodu, moc, sterowanie i pomiary.
Dane techniczne do sprawdzenia
| Produkt | Zestaw przyłączeniowy i zakończeniowy CE32-02 do EM2-XR - Raychem |
| Producent | Raychem |
| Model / numer katalogowy | 1244-001520 |
| Kod producenta | 1244-001520 |
| EAN | 5414506004656 |
| Grupa zastosowania | mata lub przewód grzejny |
| Kategoria sklepu | 4:Sklep ⌄ Usługi ⌄ Technologie | 153:Ogrzewanie schodów, podjazdów | 154:Chemelex Raychem | 159:Chemelex Raychem ogrzewanie schodów i podjazdów | 164:Ogrzewanie schodów, podjazdów |
| Warunki techniczne | zasilanie, zabezpieczenia, miejsce montażu, sterowanie i wymagane akcesoria potwierdzamy przed zakupem lub montażem. |
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Raychem dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.
CE32-02 zestaw przyłączeniowy i zakończeniowy do EM2-XR - Raychem
✅Termokurczliwy zestaw przyłączeniowo zakończeniowy do EM2-XR.
✅Z dławikiem i uszczelką w zestawie.
