VIA-JB2 puszka przyłączeniowa do EM2-XR - Raychem

Raychem / Chemelex

VIA-JB2 — kompletacja instalacji

Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.

Dostępny Wysyłka: 5 dni Kod produktu: 1244-001147

Twoja lista zakupów

Każdy wariant ma własną ilość. Ceny brutto.

Produkt / wariantDokumentacjaCena / jm.Ilość / wartość

VIA-JB2 — kompletacja instalacji

VIA-JB2 1244-001147: skrzynka IP66, zaciski 16 mm²; dławik M32 oddzielnie, przyłączenie według wybranej trasy.

1244-001147 · karta wariantu

Dostępny · wysyłka 5 dni

Warianty i numery katalogowe
565,80 zł/ szt.
565,80 zł

VIA-CE1 zestaw połączeniowy do EM2-XR

VIA-CE1: zestaw jednego połączenia EM2-XR z VIA-L1 oraz jednego zakończenia; montaż od +5°C.

804119-000 · karta wariantu

Dostępny · wysyłka 5 dni

Warianty i numery katalogowe
384,99 zł/ szt.
—

Zestaw przyłączeniowy i zakończeniowy CE32-02 do EM2-XR

CE32-02 1244-001520: elementy jednego przyłącza i jednego zakończenia EM2-XR; dwa dławiki z uszczelkami, dociskiem i przeciwnakrętkami, koszulka PE oraz koszulki przyłącza i zakończenia. Puszka i zasilanie są osobno.

1244-001520 · karta wariantu

Dostępny · wysyłka 5 dni

Warianty i numery katalogowe
380,07 zł/ szt.
—

VIA-L1 przewód zimny do EM2-XR

VIA-L1 852347-000: przewód zimny 3×6 mm² Cu do EM2-XR; połączenie i prowadzenie w rurce według projektu.

852347-000 · karta wariantu

Dostępny · wysyłka 5 dni

Warianty i numery katalogowe
117,34 zł/ mb
—

Zasilanie i zabezpieczenia

Dobór obwodów, zabezpieczeń, styczników i rozdzielnicy zależy od typu przewodu, mocy oraz warunków rozruchu.

Dobierz zasilanie z Interex
Wybrane: 00,00 złPodsumowanie

Kompletacja komponentu i instalacji

VIA-JB2 — kompletacja instalacji · 1244-001147

Nie odnaleziono własnej instrukcji montażu VIA-JB2. Wymiary starszego katalogu ramp 125×125×100 mm różnią się od DS2504 130×130×98 mm; potwierdź generację dostawy.

Zawartość zestawu i sprawdzenie dostawy

  • VIA-JB2 1244-001147: skrzynka z zaciskami L1/N/PE. Własna DS2504 podaje 130×130×98 mm, IP66, −35…+115°C, 660 V AC, 76 A i 16 mm². Dławik zasilania M32 nie jest w zestawie.

Osprzęt i materiały potrzebne do montażu

Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.

Element / kiedy potrzebnyWymagania i sposób doboruIlość i produkty
Potwierdź z InterexSkrzynka i zaciski

VIA-JB2 1244-001147: skrzynka z zaciskami L1/N/PE. Własna DS2504 podaje 130×130×98 mm, IP66, −35…+115°C, 660 V AC, 76 A i 16 mm². Dławik zasilania M32 nie jest w zestawie.

Źródło doboru: s. 1, 2

1 skrzynka według projektu

Dobierz z Interex
WymaganeDławik M32 i mocowanie

Dobierz M32 do średnicy przewodu zasilającego oraz zamknij nieużywane wejścia. Mocowanie przez narożne otwory Ø5 mm, rozstaw 115×115 mm. Rzeczywiste śruby dobierz do podłoża. Korpus ma M32 wybity, 1×M25/32 i 6×M20/25. Braku własnej BA nie zastępuje instrukcja JB82.

Źródło doboru: s. 1, 2

1 właściwy dławik M32 oraz mocowanie

Dobierz z Interex
Przy tym wariancie instalacjiEM2-XR z przyłączeniem zimnym VIA-CE1

Dla trasy z połączeniem EM2-XR–VIA-L1 dobierz VIA-CE1, który już zawiera jedno zakończenie. To odrębny wariant wobec CE32-02; nie kupuj obu zestawów do jednego połączenia.

Źródło doboru: s. 4, 6

1 VIA-CE1 tylko dla wybranej trasy zimnego przewodu

Wybierz ilości powyżej
Przy tym wariancie instalacjiCE32-02 przy szczególnym wariancie obwodu

Własna DS skrzynki dopuszcza CE32-02; dokładny OEM PCN1244-001520. Karta OEM opisuje obwód >32 A i przewód zimny ograniczony do 5 m. Dobór oraz montaż wynikają z własnej BA CE32-02 i projektu. Nie stosuj zwykłego CE20 jako zamiennika.

Źródło doboru: s. 2

1 zestaw na odpowiednie połączenie, zamiast trasy VIA-CE1

Wybierz ilości powyżej
Przy tym wariancie instalacjiDługość przewodu zimnego VIA-L1

VIA-L1 3×6 mm² Cu zastosuj tylko w trasie określonej projektem. Zabezpieczenie i długość wynikają z całego układu, nie z wartości 76 A zacisków.

Źródło doboru: s. 2

Metry w wybranej trasie

Wybierz ilości powyżej
DobórGeneracja i dodatkowa trasa VIA-S2

DS2504 wymienia VIA-S2 dla EM2-XR. Ten zestaw wymaga osobnego dokładnego potwierdzenia i nie został dodany automatycznie. Wymiary i otwory starszego katalogu ramp różnią się od własnej DS; dostawę identyfikuj z tabliczki i rysunku konkretnej generacji.

Źródło doboru: s. 1, 2

Potwierdzenie wykonania i sposobu przyłączenia

Dobierz z Interex

Nie odnaleziono własnej instrukcji montażu VIA-JB2.

Wymiary starszego katalogu ramp 125×125×100 mm różnią się od DS2504 130×130×98 mm; potwierdź generację dostawy.

Brak potwierdzonej własnej BA — dokument gospodarza nie jest instrukcją tego komponentu.

Dobór i montaż — prześlij warunki instalacji

Dokumentacja produktu

Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.

Dane techniczne i zastosowanie

Do jakiego systemu stosujemy ten element EM2?

Systemogrzewanie ramp, podjazdów, schodów i powierzchni zewnętrznych Raychem/Chemelex
PrzewodyEM2-XR, EM2-R, EM2-MI oraz powiązane listwy, opaski KBL-09 i sterowanie do śniegu/lodu
Zastosowanieochrona powierzchni przed oblodzeniem, prowadzenie przewodu w betonie, asfalcie lub warstwie konstrukcyjnej zgodnie z instrukcją
Co sprawdzamypowierzchnię, moc W/m2, strefy brzegowe, dylatacje, odpływy, zasilanie, zabezpieczenia i czujniki wilgoci/temperatury

Ważne: Ogrzewanie ramp i podjazdów wymaga projektu ułożenia. Sam przewód bez poprawnego sterowania i czujników nie da dobrego efektu.

⚙ ✓ Kupuj u fachowca - Interex Katowice Mariusz Czapnik
Za doborem i montażem stoi konkretna odpowiedzialność: Mariusz Czapnik - właściciel Interex - osobiście wykonuje podłączenie, uruchomienie, konfigurację i pomiary. To nie jest anonimowa sprzedaż kartonu z urządzeniem.
Klient sklepu internetowego dostaje realne wsparcie techniczne przed zakupem i po zakupie. Sprawdzamy zastosowanie, zasilanie, zabezpieczenia, miejsce montażu, sterowanie i wymagane akcesoria, żeby urządzenie działało w realnych warunkach instalacji.
Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex. Bez przypadkowych podwykonawców i bez uczenia się na instalacji klienta.
Dobór i montaż: 602 551 555 lub +48 32 203 92 41 · interexkatowice@gmail.com

Zastosowanie

VIA-JB2 puszka przyłączeniowa do EM2-XR - Raychem stosujemy do ogrzewania podłogowego, ochrony przeciwzamarzaniowej albo utrzymania temperatury, zależnie od konkretnego modelu. Przed zakupem sprawdzamy podłoże, długość obwodu, moc, sterowanie i pomiary.

Dane techniczne do sprawdzenia

ProduktVIA-JB2 puszka przyłączeniowa do EM2-XR - Raychem
ProducentRaychem
Model / numer katalogowy1244-001147
Kod producenta1244-001147
EAN5414506004632
Grupa zastosowaniamata lub przewód grzejny
Kategoria sklepu4:Sklep ⌄ Usługi ⌄ Technologie | 154:Chemelex Raychem | 159:Chemelex Raychem ogrzewanie schodów i podjazdów | 164:Ogrzewanie schodów, podjazdów
Warunki technicznezasilanie, zabezpieczenia, miejsce montażu, sterowanie i wymagane akcesoria potwierdzamy przed zakupem lub montażem.

Dokumenty i instrukcje

Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Raychem dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.

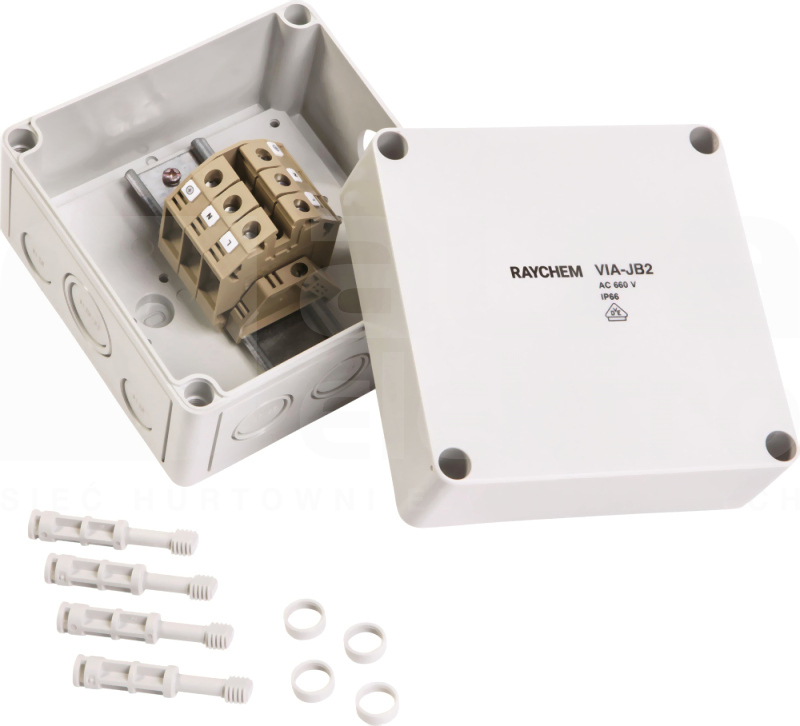

 VIA-JB2 to modułowa skrzynka przyłączeniowa do podłączenia zasilania do 3 przewodów grzejnych i jest kompatybilna z przewodami grzejnymi EM2-XR.


alt


✅Skrzynka przyłączeniowa z poliwęglanu IP 66.
✅Nadaje się do stosowania w strefach innych niż niebezpieczne.
✅Do użytku przy podłączaniu zasilania.
✅4x wejście PG16 / 21 i 4x M20 / 25.
✅Max 50A , 600 VA.
✅Nadaje się do montażu na ścianie.

Zaciski, mostki i dławik w komplecie.


alt
