Raychem / Chemelex
ACS-30-EU-EMDR-10-MOD
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Wybierz wariant i ilość
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja instalacji ACS-30
ACS-30-EU-EMDR-10-MOD · 1244-012865
ACS-30-EU-EMDR-10-MOD 1244-012865: pomiar dla dachów i rynien; 230 V ±10%, 50 Hz, 4 VA; IP55, 332 × 262 × 132 mm, 0…35 °C. Czujnik HARD-45 z 4 m przewodu opisany w dostawie; zawartość A10 i uchwytów HARD-46 wymaga sprawdzenia. Wyjście do PCM2, nie bezpośrednia lista mocy kabla.
Dokumentacja własnego modułu opisuje czujnik z 4 m przewodu, ale nie daje jednoznacznej osobnej listy dostawy VIA-DU-A10 i HARD-46. Zawartość trzeba sprawdzić przed dokupieniem; wyposażenia samodzielnego EMDR-10 nie przyjęto automatycznie dla zestawu ACS.
Prześlij etykietę oraz warunki instalacji do InterexPotwierdzony zakres dostawy
- Sterownik EMDR-10 w obudowie IP55, cztery poliamidowe dławiki IP68 i zaślepki.
- Czujnik HARD-45 z 4 m przewodu według opisu modułu. Przewód czujnika VIA-DU-A10 nie jest w komplecie; dostępność samego A10 i uchwytów HARD-46 trzeba potwierdzić dla tej dostawy.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| WymaganeMocowanie i zasilanie modułu | Montaż naścienny obudowy 332 × 262 × 132 mm, w otoczeniu 0…35 °C, z kotwami dobranymi do ściany. Zasilanie 230 V ±10%, 50 Hz, maks. 4 VA; wykorzystaj fabryczne dławiki, odciąż przewody i pozostaw zaślepki w wolnych wejściach. Przewody czujnika HARD-45 przenoszą napięcie sieciowe; przewody temperatury i alarmu traktuj jak sieciowe według instrukcji. Instrukcja urządzenia: s. 1, 2, 6 | 1 stanowisko, zasilanie i kotwy wg instalacji Dobierz z Interex |
| Potwierdź z InterexZakres dostawy i czujnik powietrza A10 | Dokumentacja własnego modułu opisuje czujnik z 4 m przewodu, ale nie daje jednoznacznej osobnej listy dostawy VIA-DU-A10 i HARD-46. Zawartość trzeba sprawdzić przed dokupieniem; wyposażenia samodzielnego EMDR-10 nie przyjęto automatycznie dla zestawu ACS. A10 to PTC, IP54; dla niego przewód 2 × 1,5 mm² do 100 m dobiera się oddzielnie. Umieść na północnej/zacienionej ścianie, najlepiej pod rynną, poza wpływem drzwi, okien i lamp. Instrukcja urządzenia: s. 1, 2, 3 | potwierdzenie dostawy; dokup tylko rzeczywiście brakujące elementy Dobierz z Interex |
| WymaganeMocowanie czujnika wilgotności HARD-45 | Czujnik umieść płasko, równolegle do sąsiedniego przewodu grzejnego, bez stykania się z nim, w najwolniej odmarzającym miejscu tej samej strefy, zwykle przy odpływie. Instrukcja wskazuje uchwyty HARD-46; potwierdź ich dostawę i dobierz tylko brakujące. Czujnik pracuje z 230 V, pobiera 9–18 W; nie jest czujnikiem niskonapięciowym ani zamiennikiem Pt100. Instrukcja urządzenia: s. 2, 3, 6 | wg miejsca pomiaru; uchwyty po sprawdzeniu opakowania Dobierz z Interex |
| Przy tym wariancie instalacjiPrzedłużenie przewodu HARD-45 | Fabryczny przewód 4 m można przedłużyć do maks. 100 m przewodem 3 × 1,5 mm², z ochroną połączenia, odciążeniem i wymaganiami obwodu sieciowego. Nie prowadź przewodów czujników razem z innymi przewodami mocy; zachowaj izolację i rozdzielenie od wejścia pomiarowego PCM2. Instrukcja urządzenia: s. 2, 3, 6 | tylko gdy 4 m nie wystarcza Dobierz z Interex |
| WymaganeInterfejs rezystancyjny i konfiguracja ACS | Wyjście modułu połącz ekranowanym przewodem trójżyłowym do właściwego wejścia RTD w PCM2 według fabrycznego schematu. Nie wolno doprowadzić 230 V z czujnika lub wyjścia obciążenia na wejście Pt100. W UIT wybierz Roof & Gutter/External Device i przypisz właściwy pomiar. Podany w instrukcji samodzielnego EMDR limit bezpośredniego ogrzewania 40 m/C10 nie jest limitem obwodów rozdzielnicy ACS. Instrukcja urządzenia: s. 6 | 1 połączenie sygnałowe i konfiguracja strefy Dobierz z Interex |
| WymaganeRozdzielnica mocy i terminal systemu | Ogrzewanie jest zasilane przez ACS-30-EU-PCM2, a konfigurację prowadzi zgodny terminal UIT. Dobierz liczbę i obciążenie obwodów oraz ochronę zasilania z projektu kabla. Potwierdź wersję terminala i skład dostawy modułu przed zamówieniem dodatkowych urządzeń. Poniższe rozdzielnice są alternatywami: wybierz liczbę obwodów oraz 20 A lub 32 A zgodnie z obliczeniami dla kabla i temperatury rozruchu; nie zamawiaj wszystkich. Terminal EU-UIT3 pozostaje do potwierdzenia dokładnej instrukcji fizycznego panelu. Instrukcja urządzenia: s. 1, 6, 7 | wg liczby i obciążenia obwodów; dobór Interex
|
| WymaganeNastawy i testowanie strefy rynnowej | Dobierz próg temperatury, wilgotności i dolny limit do obiektu. Pomiar wilgotności jest aktywowany po około 10 min od spadku temperatury. Test trwa maks. 10 min; po naprawie błąd czujnika wilgotności kasuje się przez TEST i powrót do właściwej nastawy. Sprawdź położenie czujników i rzeczywiste usuwanie oblodzenia; zalecana kontrola i test przed sezonem. Instrukcja urządzenia: s. 3, 4, 5 | 1 odbiór i kontrola sezonowa Dobierz z Interex |
| Serwis / wymianaBezpiecznik czujnika — właściwy typ | Po odłączeniu zasilania i usunięciu przyczyny awarii stosuj wyłącznie 5 × 20 mm T315 mA zgodny z IEC127-2/V. Typ szybki F200 mA modułu RMM2 nie jest zamiennikiem. Nie dokupuj zapasu jako obowiązkowego wyposażenia nowej instalacji. Instrukcja urządzenia: s. 4 | wyłącznie przy naprawie Dobierz z Interex |
Pełny odczyt instrukcji urządzenia nie zastępuje projektu konkretnej instalacji. Typ i długość kabli, liczba obwodów, zabezpieczenie zasilania, trasy, czujniki oraz konfiguracja wymagają obliczeń i odbioru.
Projekt wymaga typu przewodu grzejnego, mocy i prądu rozruchu, długości odcinków, liczby obwodów, układu sieci, tras, warunków środowiskowych i sposobu pomiaru.
Schemat powykonawczy, parametry zwarciowe, selektywność i dostępność urządzeń trzeba potwierdzić przed podłączeniem.
Instrukcja montażu producenta (EN) · wersja RAYCHEM-DS-EU0011-ACS30EMDR10-EN-2504 · dobór dla SKU 1244-012865
Dane techniczne i opis produktu
Aktualny dobór zamiast starego systemu: Elexant 650c / SBS-SMDI-E650C
Ta karta pozostaje jako informacja o starszym produkcie: ACS-30-EU-EMDR-10-MOD. Dla nowych wycen Interex Katowice pokazuje klientowi aktualny kierunek Chemelex/Raychem: sterownik Elexant 650c-Modbus, czujniki E650C-R / E650C-G oraz rozdzielnice SBS-SMDI-E650C.
Wniosek techniczny: Dla nowych instalacji nie budujemy oferty wokół EMDR-10 bez potwierdzenia projektu i dostępności.
| Stary produkt na tej karcie | ACS-30-EU-EMDR-10-MOD moduł sterowania - Raychem |
| Nr katalogowy / EAN | 1244-012865 / 5414506014310 |
| Kierunek dla nowej oferty | Elexant 650c / SBS-SMDI-E650C zależnie od liczby obwodów, czujników i integracji BMS. |
| Decyzja Interex | na starej karcie dodajemy kierunek do aktualnej automatyki i rozdzielnic. |
Nowe elementy systemu
| Element | Rola w aktualnym systemie | Kiedy stosować |
|---|---|---|
| Elexant 650c-Modbus nr kat. 1244-022835 | Aktualny sterownik dla systemów przeciwoblodzeniowych dachów, rynien, ramp, podjazdów i powierzchni zewnętrznych. | Gdy potrzebna jest automatyka pogodowa, Modbus/BMS, czujniki wilgotności i temperatury oraz nowy projekt zamiast starego EMDR-10. |
| E650C-R nr kat. 1244-022795 | Czujnik temperatury i wilgotności dla dachów, rynien i rur spustowych. | Dachy, rynny, kosze dachowe, wpusty, odpływy i układy IceStop. |
| E650C-G nr kat. 1244-022794 | Czujnik temperatury i wilgotności gruntu. | Rampy, podjazdy, schody, chodniki, place i inne powierzchnie zewnętrzne. |
| SM-TF130-DI nr kat. 1244-022836 | Moduł zewnętrzny do Elexant 650c-Modbus. | Gdy projekt wymaga funkcji alarmu szafy, wejść zewnętrznych albo funkcji ice rain. |
Rozdzielnice SBS-SMDI-E650C do nowych układów
Rozdzielnice SBS-SMDI-E650C są aktualnym kierunkiem dla większych układów przeciwoblodzeniowych. Dobór nie jest automatyczną zamianą 1:1 za EMDR-10 albo starsze SBS; trzeba potwierdzić liczbę obwodów, prąd obwodów, czujniki, zasilanie, zabezpieczenia i miejsce montażu.
| Wariant | Zakres | Cena netto | Cena brutto |
|---|---|---|---|
| SBS-SMDI-E650C-3X16A | 3 obwody / 16 A | 17 542,49 zł netto | 21 577,26 zł brutto |
| SBS-SMDI-E650C-6X16A | 6 obwody / 16 A | 23 565,93 zł netto | 28 986,09 zł brutto |
| SBS-SMDI-E650C-9X16A | 9 obwody / 16 A | 29 735,74 zł netto | 36 574,96 zł brutto |
| SBS-SMDI-E650C-12X16A | 12 obwody / 16 A | 36 978,94 zł netto | 45 484,10 zł brutto |
| SBS-SMDI-E650C-3X20A | 3 obwody / 20 A | 17 817,49 zł netto | 21 915,51 zł brutto |
| SBS-SMDI-E650C-6X20A | 6 obwody / 20 A | 23 761,09 zł netto | 29 226,14 zł brutto |
| SBS-SMDI-E650C-9X20A | 9 obwody / 20 A | 31 317,00 zł netto | 38 519,91 zł brutto |
| SBS-SMDI-E650C-12X20A | 12 obwody / 20 A | 39 666,87 zł netto | 48 790,25 zł brutto |
| SBS-SMDI-E650C-3X32A | 3 obwody / 32 A | 17 817,49 zł netto | 21 915,51 zł brutto |
| SBS-SMDI-E650C-6X32A | 6 obwody / 32 A | 23 761,09 zł netto | 29 226,14 zł brutto |
| SBS-SMDI-E650C-9X32A | 9 obwody / 32 A | 31 317,00 zł netto | 38 519,91 zł brutto |
| SBS-SMDI-E650C-12X32A | 12 obwody / 32 A | 39 666,87 zł netto | 48 790,25 zł brutto |
Jak dobieramy zamiennik
- Nie zamieniamy starego EMDR-10, HARD-45, VIA-DU-A10 ani starych rozdzielnic SBS na nowy system bez sprawdzenia dokumentacji i obwodów.
- Dla dachów i rynien sprawdzamy Elexant 650c z czujnikiem E650C-R.
- Dla podjazdów, ramp i schodów sprawdzamy Elexant 650c z czujnikiem E650C-G.
- Dla wielu obwodów i gotowej rozdzielnicy sprawdzamy SBS-SMDI-E650C w odpowiednim wariancie 3/6/9/12 obwodów i 16/20/32 A.
- Interex Katowice może dobrać, zamontować, uruchomić i wykonać pomiary, a zakres potwierdzamy przed realizacją.
Dokumenty producenta
Zastosowanie
ACS-30-EU-EMDR-10-MOD moduł sterowania - Raychem stosujemy do ogrzewania podłogowego, ochrony przeciwzamarzaniowej albo utrzymania temperatury, zależnie od konkretnego modelu. Przed zakupem sprawdzamy podłoże, długość obwodu, moc, sterowanie i pomiary.
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Raychem dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.

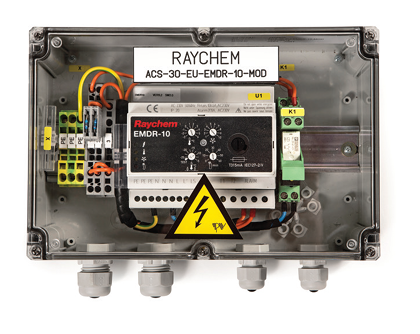

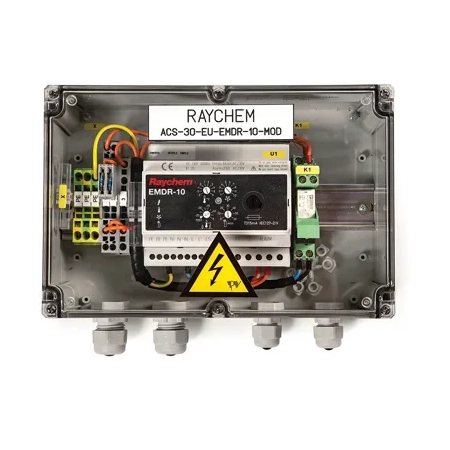

✅Moduł sterowania systemami ogrzewania dachów i rynien do systemu sterowania i kontroli ACS-30.
✅Składa się ze sterownika EMDR-10 oraz z czujnika wilgotności i temperatury gruntu o długości 4m.
✅Moduł umożliwia pomiar temperatury i wilgotności gruntu dla systemu sterowania ACS-30.
✅Moduł można umieścić w pobliżu ogrzewanego obszaru i podłączyć do modułu PCM za pomocą 3-żyłowego kabla.
✅Wyjście z modułu ACS-30-EU-VIA-EMDR-10-MOD umożliwia przełączanie obiegów grzewczych w obrębie modułu zasilająco-sterującego (PCM).
Dane techniczne:
| Szerokość | 322 mm |
| Wysokość | 262 mm |
| Głębokość | 132 mm |
| Rodzaj sterownika | EMDR-10 |
| Czujniki w zestawie | Czujnik gruntu i temperatury |
| Zakres temperatury otoczenia w czasie pracy | 0 - 35°C |
| Stopień ochrony | IP 55 |
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
