Raychem / Chemelex
CCE-04-CT — kompletacja instalacji
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja komponentu i instalacji
CCE-04-CT — kompletacja instalacji · 243676-000
Kompatybilność dotyczy wskazanych wykonań. Długości, ilości i zabezpieczenia określa projekt całego obwodu.
Zawartość zestawu i sprawdzenie dostawy

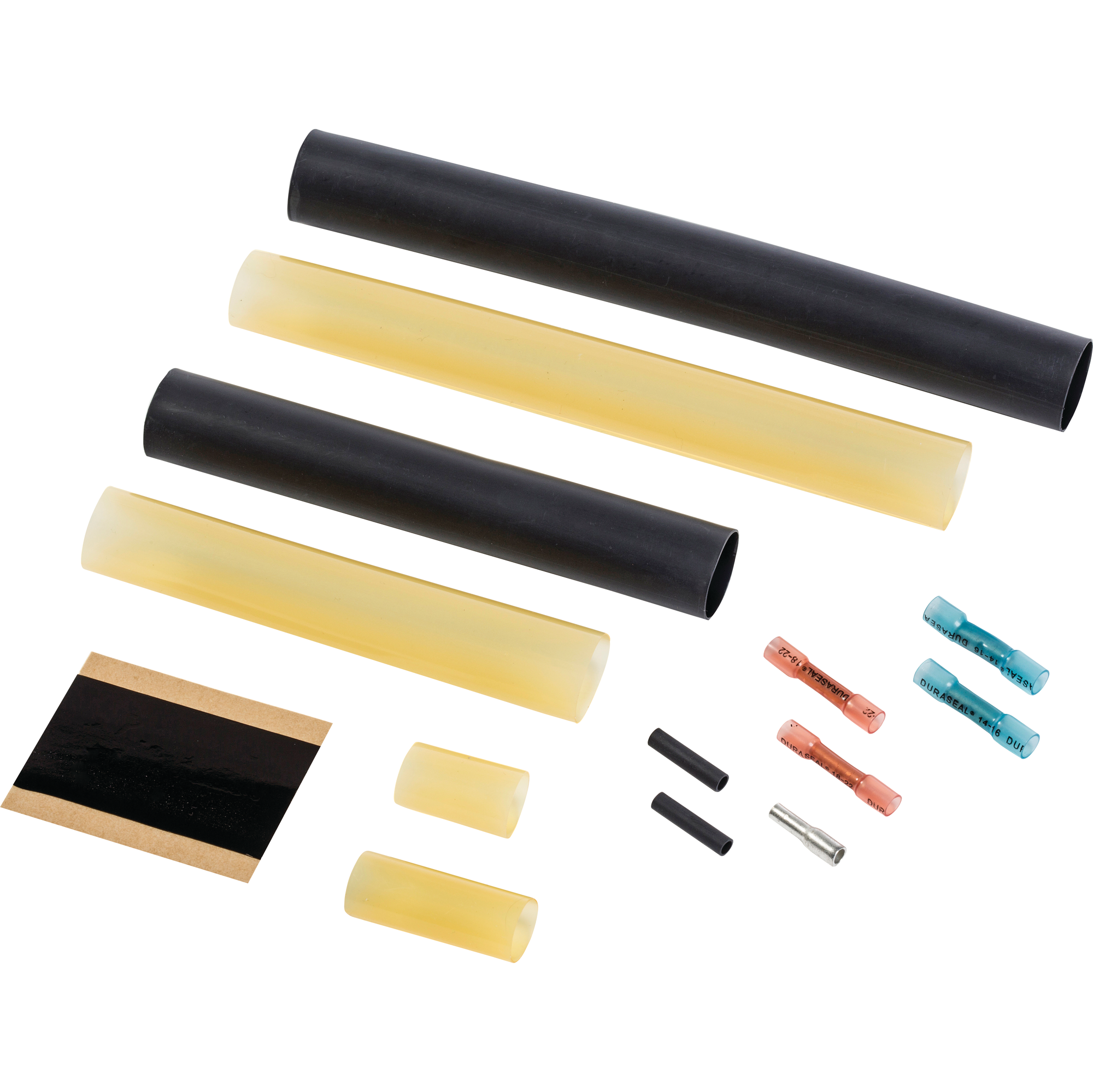

- CCE-04-CT 243676-000: jedno połączenie z przewodem zimnym i jedno zakończenie. Tulejki fazowe/PE oraz właściwe rurki termokurczliwe są w zestawie; skrzynka i przewód zimny są oddzielne.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W kompleciePołączenie zimne i zakończenie | CCE-04-CT 243676-000: jedno połączenie z przewodem zimnym i jedno zakończenie. Tulejki fazowe/PE oraz właściwe rurki termokurczliwe są w zestawie; skrzynka i przewód zimny są oddzielne. Nie dodawajCE20 aniE-20 do tego samego już zakończonego odcinka. Własna instrukcja komponentu; dobór według zastosowania: s. 2, 3, 4 | 1 zestaw na jedno połączenie i wolny koniec Dobierz z Interex |
| Przy tym wariancie instalacjiDokładne dopuszczone przewody grzejne | Własna BA2504 wymieniaFS-C-2X,FS-C10-2X,FroStopBlack,GM-2X,GM2-XT,BTV-CR/CT iQTVR. CCE-04-CT243676-000 ma własną BAEU1295; BA CCE-06-CR jest odrębna i została usunięta z przypisania tej karty. Własna instrukcja komponentu; dobór według zastosowania: s. 2, 6 | Metry i właściwe wykonanie według projektu; pomiń kabel, który już masz
|
| WymaganePrzewód zimny i narzędzia | Przewód zimnyØ6–11 mm,3×1,5 lub3×2,5 mm², flame-retardant, dobrany również elektrycznie i środowiskowo. Montaż w suchych warunkach od−10°C. BA wymagaCTL-05 iCT-100; CCE04 dodatkowo podaje gorące powietrze min.3000 W. Nie zastępuj tych matryc praską VIA bez dowodu. Własna instrukcja komponentu; dobór według zastosowania: s. 2, 6 | Długość kabla zimnego i właściwe narzędzia według trasy Dobierz z Interex |
| WymaganePrzygotowanie, PE i obkurczanie | Wykonaj przygotowanie obu kabli, tulejki żył i PE, uszczelnienia oraz wolny koniec według wszystkich wspólnych rysunków9–19. Zachowaj długości i kolejność; nie łącz żył na wolnym końcu. Własna instrukcja komponentu; dobór według zastosowania: s. 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19 | 1 prawidłowe połączenie i1 zakończenie z zestawu Dobierz z Interex |
Dokładny numer OEM i własna instrukcja (EN/PL i wspólne rysunki) · wersja RAYCHEM-IM-EU1295-CCE04CT-ML-2504 · dobór dla SKU 243676-000
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Do jakiego systemu stosujemy ten zestaw?
| System | zestawy przyłączeniowe, zakończeniowe i połączeniowe Raychem-Chemelex |
|---|---|
| Przewody | FroStop / FS-C, BTV, QTVR, XTV, KTV, XL-Trace, FHT, VPL, HTV lub inne przewody zgodne z kartą katalogową konkretnego zestawu |
| Zastosowanie | wykonanie zasilania, mufy, zakończenia lub przejścia przewodu grzejnego w instalacji |
| Co sprawdzamy | model przewodu, napięcie, środowisko pracy, klasę temperatury, wymagania Ex/ATEX jeśli dotyczy, sposób prowadzenia i instrukcję montażu |
Ważne: Nie każdy zestaw pasuje do każdego przewodu. Dobór robimy po symbolu przewodu i miejscu pracy instalacji.
CCE-04-CT - do przewodów BTV i FS-C-2X
CCE-04-CT według SHE służy do połączenia z przewodem zasilającym 3x1,5/2,5 mm2 oraz wykonania zakończenia dla przewodów typu BTV oraz FS-C-2X.
| Element | Stosować z | Uwagi montażowe |
|---|---|---|
| CCE-04-CT | BTV oraz FS-C-2X | Zestaw połączeniowo-zakończeniowy do właściwej rodziny przewodów. |
| Rurociągi | ochrona przeciwzamarzaniowa i utrzymanie temperatury | Sprawdzamy typ przewodu, maksymalną długość obwodu i temperaturę pracy. |
| Akcesoria | JB16-02, GS-54, GT-66, ATE-180 | Taśma i puszka zależą od rodzaju rury, izolacji i sposobu wyprowadzenia zasilania. |
Ważne: Dobór końcowy potwierdzamy pod konkretną instalację: typ przewodu, miejsce montażu, zasilanie, zabezpieczenia, sterowanie, sposób prowadzenia przewodu i wymagania instrukcji producenta.
