Raychem / Chemelex
JB16-02 — kompletacja instalacji
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja komponentu i instalacji
JB16-02 — kompletacja instalacji · 946607-000
Nie odnaleziono własnej BA JB16-02. Starsze zestawienie systemowe podajeIP68; własna DS2504 podajeIP66 i tej wartości użyto.
Zawartość zestawu i sprawdzenie dostawy
- JB16-02 946607-000: według własnej DS2504 IP66, −35…+80°C, 660 V AC, 32 A, zaciski do4 mm², 94×94×57 mm. Jeden M20 do okrągłego kabla zasilającego jest w zestawie. Własna instrukcja samej skrzynki nie została odnaleziona.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexSkrzynka i wyposażenie dostawy | JB16-02 946607-000: według własnej DS2504 IP66, −35…+80°C, 660 V AC, 32 A, zaciski do4 mm², 94×94×57 mm. Jeden M20 do okrągłego kabla zasilającego jest w zestawie. Własna instrukcja samej skrzynki nie została odnaleziona. Źródło doboru: s. 1, 2 | 1 kontrola dostawy wybranego wariantu Dobierz z Interex |
| WymaganeMocowanie, wejścia i obciążenie | Rozstaw79×79 mm, otworyØ5 mm; mocowanie do podłoża lub właściwego uchwytu. Cztery wejściaM20/25, pozostałe zamknij. Zaciski pozwalają zasilić do3 obwodów z1 zasilania lub łączyć do4 kabli, ale suma obciążenia musi spełniać32 A, przekroje i zabezpieczenia. Nie kopiuj61 A/10 mm² z JB82. Źródło doboru: s. 1, 2 | Mocowanie i wprowadzenia według trasy Dobierz z Interex |
| Przy tym wariancie instalacjiCE20-01 dla właściwego HWAT-L/M lub FS | Dobierz CE20-01 tylko dla kabla wskazanego we własnej BA. Zawiera dławik kabla grzejnego i jedno zakończenie; nie jest dodatkowym dławikiem zasilającego przewodu okrągłego. Źródło doboru: s. 2 | 1 komplet na odpowiedni odcinek
|
| Przy tym wariancie instalacjiCE20-03 dla starszej rodziny R-ETL | Dla geometrii starszego R-ETL wybierzCE20-03 331368-000 według jego własnej BA i PL2504. Nie dokładajCE20-01 do tego samego połączenia. Źródło doboru: s. 2 | 1 komplet dla wybranego R-ETL
|
Nie odnaleziono własnej BA JB16-02.
Starsze zestawienie systemowe podajeIP68; własna DS2504 podajeIP66 i tej wartości użyto.
Brak potwierdzonej własnej BA — dokument gospodarza nie jest instrukcją tego komponentu.
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Do jakiego systemu stosujemy ten zestaw?
| System | zestawy przyłączeniowe, zakończeniowe i połączeniowe Raychem-Chemelex |
|---|---|
| Przewody | FroStop / FS-C, BTV, QTVR, XTV, KTV, XL-Trace, FHT, VPL, HTV lub inne przewody zgodne z kartą katalogową konkretnego zestawu |
| Zastosowanie | wykonanie zasilania, mufy, zakończenia lub przejścia przewodu grzejnego w instalacji |
| Co sprawdzamy | model przewodu, napięcie, środowisko pracy, klasę temperatury, wymagania Ex/ATEX jeśli dotyczy, sposób prowadzenia i instrukcję montażu |
Ważne: Nie każdy zestaw pasuje do każdego przewodu. Dobór robimy po symbolu przewodu i miejscu pracy instalacji.

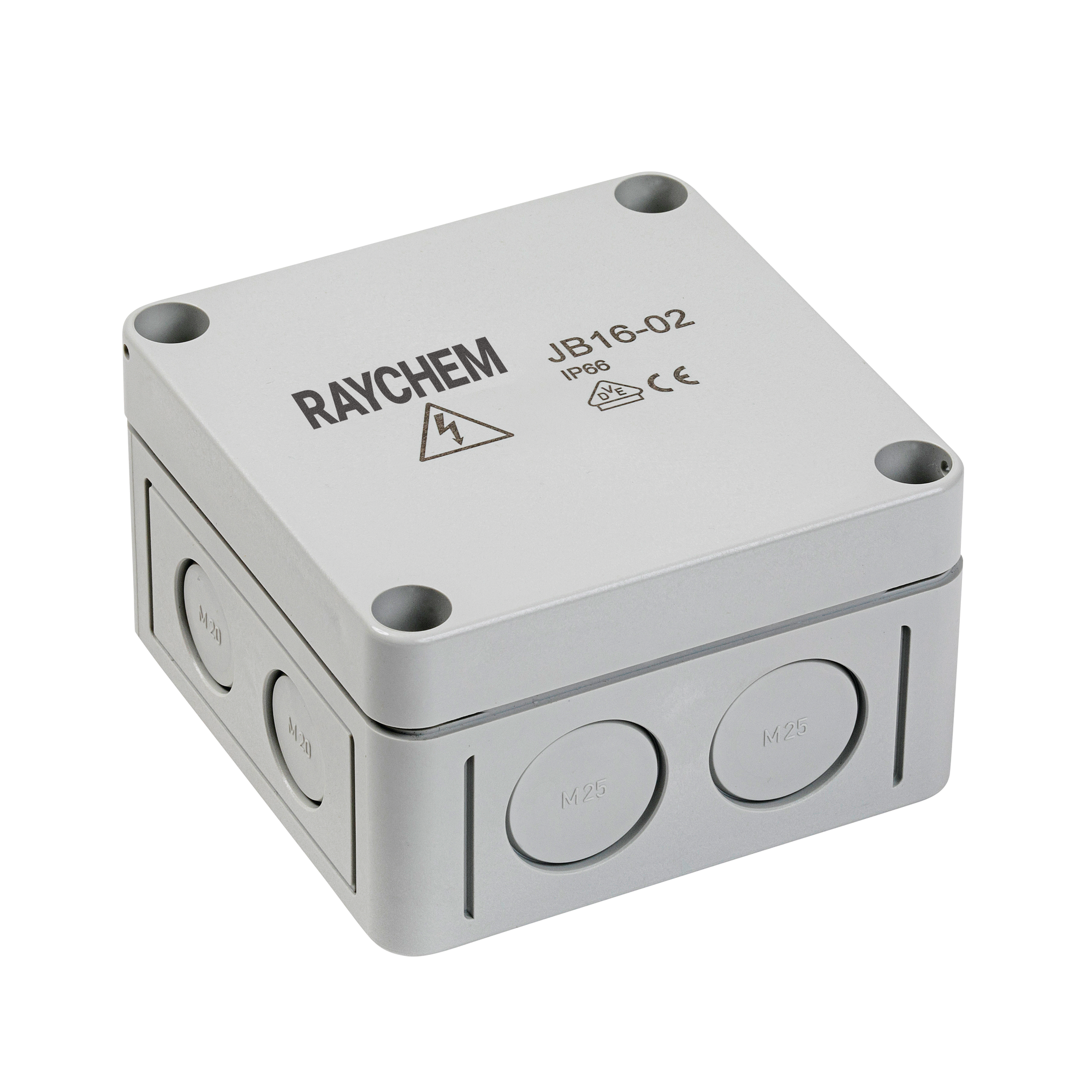

JB16-02 - puszka przyłączeniowa w systemie Raychem
JB16-02 jest puszką przyłączeniową stosowaną w systemach przewodów grzejnych. W opisie producenta powiązana jest z FroStop Black, FS-C-2X, XL-TRACE oraz R-ETL.
| Element | Stosować z | Uwagi montażowe |
|---|---|---|
| JB16-02 | FroStop Black - rurociągi, FS-C-2X, XL-TRACE, R-ETL | Puszka do wykonania przyłącza i uporządkowania zasilania systemu grzejnego. |
| Zestawy przyłączeniowe | CE20-01, CCE-03-CR, CCE-04-CT - zależnie od przewodu | Nie każdy zestaw pasuje do każdego przewodu. Sprawdzamy oznaczenie kabla. |

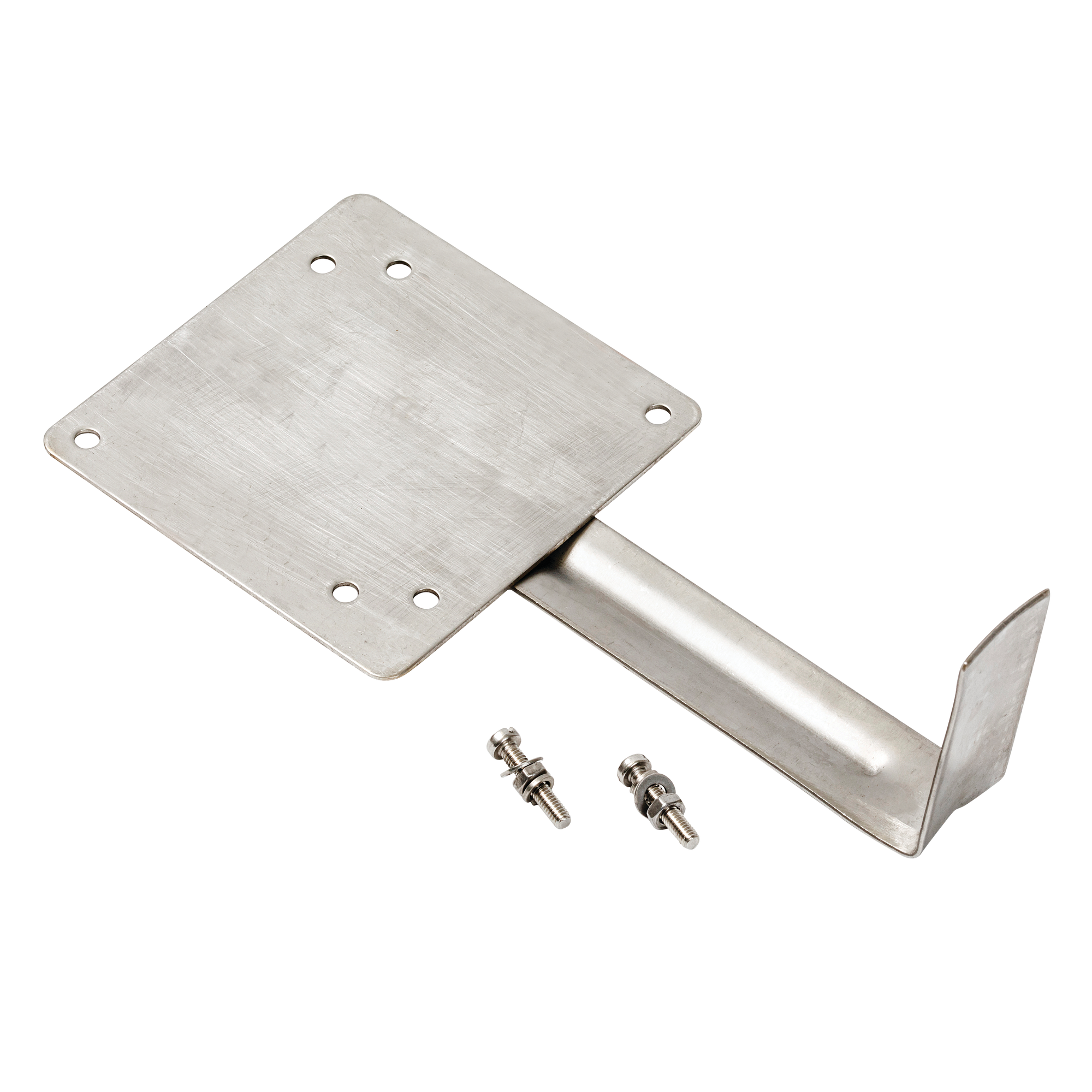

| Montaż | na wsporniku lub w miejscu dostępnym serwisowo | W instalacji technicznej zostawiamy dostęp do połączeń i oznaczamy obwody. |
Ważne: Dobór końcowy potwierdzamy pod konkretną instalację: typ przewodu, miejsce montażu, zasilanie, zabezpieczenia, sterowanie, sposób prowadzenia przewodu i wymagania instrukcji producenta.
Długość: 94 mm
Głębokość: 57 mm
Szerokość: 94 mm
Kolor: szary
Liczba wpustów: 4
Liczba zacisków: 6
Maksymalny przekrój przewodu: 4 mm²
Materiał: tworzywo sztuczne
Napięcie znamionowe izolacji Ui: 660 V
Plombowane: nie
Sposób mocowania pokrywy: przykręcenie śrubami
Sposób montażu: montaż natynkowy
Stopień ochrony (IP): IP66
Wykonanie przeciwwybuchowe: nie
Z pokrywą: tak
