GM-TA — kompletacja montażu
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu i sterowania
GM-TA — kompletacja montażu · 1244-017783
GM-TA 1244-017783: sterowanie dachem/rynną według temperatury otoczenia; bez pomiaru wilgotności. Maks. 30 m GM-2X(T), Frostop-Black lub GM-2CW. 230 V AC ±10%, 50 Hz; bezpotencjałowy przekaźnik do 16 A obciążenia rezystancyjnego, alarm do 8 A; IP20, DIN35, −25…+40°C. Obciążenie i zabezpieczenia ogranicza także kabel oraz schemat OEM (C10/C8 i RCD 30 mA), nie sama wartość 16 A przekaźnika.
Potwierdzić firmware r2.0+ w konkretnej dostawie.
Interex Katowice, tel. 602 551 555Zawartość zestawu i elementy do sprawdzenia
- Sterownik GM-TA oraz GM-TA-AS 1244-017965 z obudową IP65 według BA s. 9.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexFirmware i rzeczywiste wykonanie | BA EU1014 dotyczy wyłącznie r2.0 lub nowszego. Sprawdź wersję przyciskiem P (6 s w menu lub 12 s z głównego ekranu). Dla starszego sterownika wymagany właściwy wcześniejszy dokument; nie przenoś nastaw z r2 bez sprawdzenia. Własna instrukcja montażu urządzenia: s. 1, 3, 4, 9, 31 | 1 kontrola dostawy Dobierz z Interex |
| Przy tym wariancie instalacjiCzujnik GM-TA-AS jest w zestawie | GM-TA-AS PCN 1244-017965, NTC 202AT 2 kΩ/25°C z obudową IP65 jest dostarczany ze sterownikiem. Karta 2900 służy tu tylko wymianie brakującego/uszkodzonego czujnika z obudową. Montaż na zewnątrz od północy, bez słońca i lokalnych źródeł ciepła; nie kupuj drugiego do zwykłego nowego kompletu. Własna instrukcja montażu urządzenia: s. 1, 3, 4, 9, 31 | 1 szt. łącznie; zakup wyłącznie brak/wymiana po sprawdzeniu dostawy
|
| Przy tym wariancie instalacjiSam element NTC jako część zamienna | OEM DS GM-TA FR s. 3 potwierdza 1244-015847 jako zamienny element NTC; obecna nazwa OEM SENSOR-NTC-10M. Karta 2953 ma dawną nazwę HWAT-T55-SENSOR. Użyj wyłącznie po potwierdzeniu 2 kΩ/25°C i w istniejącej właściwej obudowie; nie zastępuje całego GM-TA-AS ani obudowy zewnętrznej. Źródło doboru: s. 3 | tylko rzeczywiście potrzebna część zamienna
|
| Przy tym wariancie instalacjiMontaż DIN i obudowa | Sterownik IP20 umieść w rozdzielnicy. Na zewnątrz wymagana właściwa GM-TA-OUTDOOR-BOX PCN 1244-017966 IP65. Obudowa opcjonalna do wykonania podstawowego; sprawdź wyposażenie pudełka i nie dokupuj drugi raz obudowy/czujnika. Karta 2902 odpowiada dokładnemu PCN obudowy, kup tylko dla montażu zewnętrznego, jeżeli jej nie ma. Własna instrukcja montażu urządzenia: s. 4, 9 | według miejsca montażu i dostawy
|
| WymaganePrzewód czujnika i obwód zasilania | GM-TA-AS podłącz do 17–18, sterownik 10=L/11=N, K1 8–9; odrębne zasilanie bezpotencjałowego K1 według schematu. Przewód czujnika maks. 100 m; DS podaje 2×1,5 mm², BA przykładowy kabel okrągły 3×1,5 mm². Nie myl kabla czujnika z przewodem grzejnym; przewód połączeniowy nie ma potwierdzonego PCN do zakupowego mapowania. Własna instrukcja montażu urządzenia: s. 4, 9, 31 | długość według trasy; zabezpieczenia według projektu Dobierz z Interex |
| Potwierdź z InterexNastawy i diagnostyka | Górny próg 0…6°C (domyślnie 2°C); SP1 dolny −25…−5°C (−10°C), SP2 dogrzewanie 0…3 h (0,5 h), SP3 korekta −10…+10 K. Test maks. 30 min. E1: przerwa/zwarcie czujnika — sprawdź przewód i tabelę rezystancji; E2: błąd wewnętrzny — wymiana sterownika. Własna instrukcja montażu urządzenia: s. 3, 5, 6, 7, 8, 9, 31 | kontrola uruchomienia i nastaw Dobierz z Interex |
| Potwierdź z InterexAktualny podręcznik OEM2609 — zakres potwierdzenia | Tabele55/64/66 potwierdzają PCN GM-TA017783, OUTDOOR-BOX017966 (zawiera czujnik i szynęDIN), GM-TA-AS017965 i SENSOR-NTC-10M015847. BA r2+ ogranicza przewód czujnika do100 m; podręcznik66 podaje150 m przy2×1,5 mm². Przyjmij niższe100 m bez odrębnego potwierdzenia OEM dla dostawy. W złożonej opcji nie dokupuj kolejnego czujnika; ilość fabrycznych czujników i zawartość obudowy wymagają sprawdzenia. Źródło doboru: s. 55, 64, 65, 66 | porównanie aktualnych dokumentów i oznaczeń dostawy Dobierz z Interex |
Nie dokupuj elementów potwierdzonych jako zawarte w komplecie. Ilości osprzętu, zabezpieczenia i przekroje według rzeczywistej dostawy i projektu.
Zakupy podpięte do profilu są warunkowe i dotyczą wyłącznie zweryfikowanych katalogowych wariantów.
Czujnik GM-TA-AS jest zawarty w zestawie, więc jego zakup nie może być obowiązkowym dodatkowym osprzętem.
GM-TA nie ma wejścia wilgotności M2-R/HARD-45 i nie jest zamienny z ich regulatorami.
Brak projektu wykonawczego i protokołu rzeczywistej dostawy.
Pełny odczyt właściwej własnej BA; zakres techniczny częściowy (EN: pełny blok własnej BA 1–9 oraz wspólny rysunek elektryczny i tabela 31; 32 identyfikacja rewizji. Pozostałe języki są tłumaczeniami, bez deklaracji pełnego odczytu.) · wersja RAYCHEM-IM-EU1014-GMTA-ML-2504 · dobór dla SKU 1244-017783
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Sterowanie dachami, rynnami, spustami i podjazdami
System przeciwoblodzeniowy ma działać wtedy, gdy istnieje ryzyko lodu, a nie grzać przypadkowo całą zimę. Dlatego ważny jest typ czujnika: temperatura, wilgoć, grunt, dach lub rynna.
| Sterownik / czujnik | Do jakiego systemu | Co sprawdzić przed zakupem |
|---|---|---|
| Elexant 650c | GM-2X / IceStop w rynnach i dachach oraz EM2-XR / EM-EM2-R w rampach/podjazdach | Sterowanie z czujnikami temperatury i wilgotności. Dobór zależy od miejsca: dach/rynna czy grunt/podjazd. |
| VIA-DU-20 | EM2-XR / EM-EM2-R na podjazdach, rampach, schodach i strefach zewnętrznych | Wymaga właściwego czujnika gruntu / wilgotności i prawidłowego położenia w strefie narażonej na lód. |
| EMDR-10 / GM-TA / Raystat-M2 | GM-2X / IceStop i systemy dachowo-rynnowe | Dobór zależy od układu rynien, spustów, koszy dachowych i sposobu odpływu wody. |
| Czujniki E650C / HARD / VIA-DU | czujniki temperatury, wilgoci, gruntu, powietrza i rynny | Czujnik musi mierzyć realne warunki tworzenia lodu, nie przypadkowe miejsce osłonięte od śniegu. |
Ważne: W dachach i podjazdach projektujemy cały tor odladzania: kabel, mocowanie, czujnik, sterowanie, zabezpieczenie i odpływ wody. Sam przewód bez dobrego sterowania często pracuje drogo albo nieskutecznie.

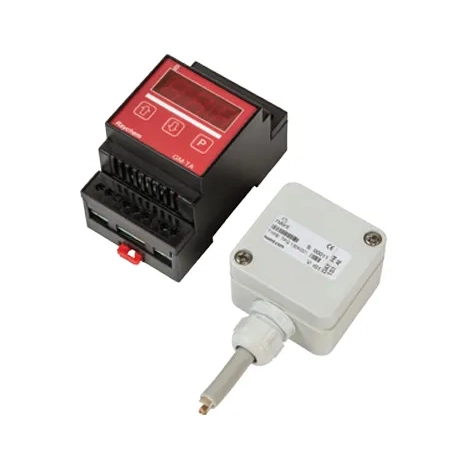

✅Termostat Chemelex RAYCHEM GM-TA został zaprojektowany do małych systemów ochrony dachów i rynien przed zaleganiem śniegu i lodu (maks. 30 m).

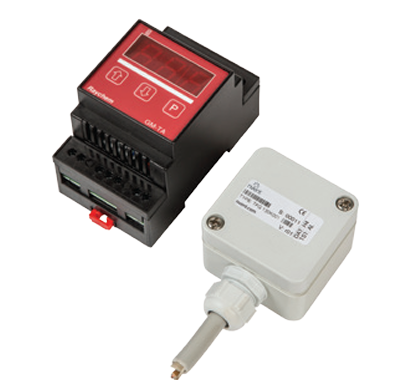

✅Elektroniczna regulacja temperatury z wykorzystaniem czujnika temperatury otoczenia (czujnik do montażu zewnętrznego znajduje się w zestawie)
✅Możliwość montażu na szynie DIN (35 mm) w przypadku instalacji w rozdzielnicy.

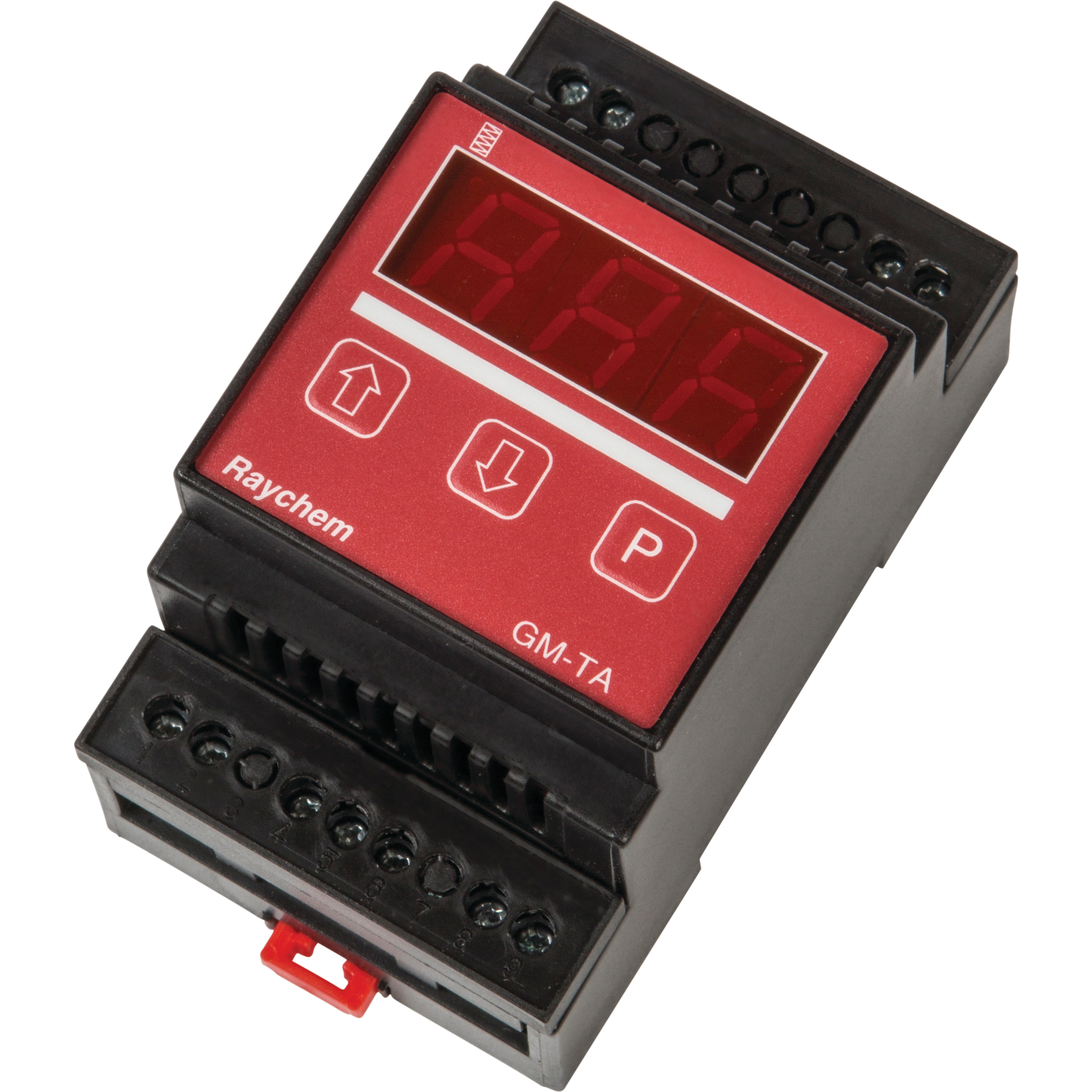

✅Czytelny cyfrowy wyświetlacz wskazujący temperaturę i alarm
✅Dwie nastawy temperatury
✅GM-TA jest kompatybilny z przewodami grzejnymi RAYCHEM do dachów i rynien:
✅ GM-2X
✅GM-2XT (do dachów bitumicznych i rynien)
✅FroStop-Black
✅GM-2CW
Dane techniczne:
| Napięcie zasilania | 230V |
| Rozmiar zacisków | 2,5 mm², śrubowe |
| Zakres temperatury otoczenia do pracy | Od -25°C do +40°C |
| Nastawy temperatury | Zakres I: Od 0°C do +6°C z możliwością edycji Zakres II: Od -25°C do -5°C |
| Stopień ochrony | IP 20 (IP 30 w rozdzielnicy) |
| Instalacja | Szyna DIN (35mm) |
| Minimalna temperatura montażu | 5°C |
| Czujnik temperatury | Czujnik typu 202AT Stopień ochrony IP 65 |
