Raychem / Chemelex
EM2-XR na metry
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Przewód i osprzęt
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja instalacji odladzania nawierzchni
EM2-XR na metry · 449561-000
EM2-XR, 230 V, 90 W/m przy 0°C, samoregulujący kabel nawierzchniowy. Kabel na metry wymaga właściwej jednej drogi przyłączenia i zakończenia. Nie do bezpośredniego gorącego asfaltu.
Potwierdzony zakres dostawy
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Przy tym wariancie instalacjiDrogaA: VIA-CE1 przyłącze + zakończenie | VIA-CE1 804119-000 zawiera połączenie zimnego z EM2-XR oraz zakończenie drugiego końca. Wykonanie termokurczliwe dokładnie według pełnej BA INST158; temperatura pracy montażowej zestawu≥+5°C, nawet gdy sam kabel może być układany przy−20°C. Wymagana zaciskarka VIA-CTL-01 albo właściwe równoważne narzędzie według BA. Nie sumuj tej drogi z bezpośrednim CE32. Źródło doboru: s. 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23 | 1 zestaw na odrębny obwód
|
| Przy tym wariancie instalacjiDrogaA: VIA-L1 jako zimny przewód 3×6 mm² | VIA-L1 852347-000 łączy się z grzejnym przez VIA-CE1. Długość zależy od trasy: własna BA 159 ogranicza ją do 55 m dla obwodów≤32 A i 5 m dla obwodów>32 A. Prowadź w rurce ochronnej, nie ciągnij za zimny przewód i zabezpiecz końce przed wilgocią. Metry dobiera projekt; ilość zamawiaj w jednostce podanej w ofercie. Nie dodawaj zimnego przewodu do drogi CE32 bezpośrednio w puszce. Instrukcja właściwego przewodu: s. 25, 26, 28 | metry wg trasy i dopuszczonego prądu
|
| Przy tym wariancie instalacjiNarzędzie montażowe VIA-CTL-01 | Zaciskarka 805965-000 do tulejek VIA-CE1. To wyposażenie wykonawcy, nie jeden obowiązkowy zakup do każdego odcinka. Sprawdź dostępność właściwego narzędzia i wykonaj połączenie według kolejnych rysunków 8–23 BA 158. Źródło doboru: s. 14, 15, 16, 17 | tylko gdy wykonawca nie dysponuje właściwym narzędziem
|
| Przy tym wariancie instalacjiDrogaB: CE32-02 bezpośrednio do VIA-JB2 | CE32-02 1244-001520 obejmuje przyłącze i zakończenie w technologii termokurczliwej, z dławikamiM32. Kabel EM2-XR trafia bezpośrednio do VIA-JB2; nie wymaga równoległego kupna VIA-L1/VIA-CE1. Według BA 35 oba końce mogą wrócić do jednej puszki albo zakończenie może znajdować się w drugiej puszce. Ilość puszek zależy od trasy. Przyłącze i zakończenie wykonuj według pełnych kroków 7–44 i kontroluj szczelność. Źródło doboru: s. 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46 | 1 zestaw na obwód; 1 lub 2 puszki wg trasy
|
| Przy tym wariancie instalacjiVIA-JB2 i szczelne wejścia do puszki | VIA-JB2 1244-001147:IP66, zaciski 3×16 mm², prąd znamionowy 76 A według PI. Dobierz wejścia, odciążenie, nieużywane zaślepki oraz przewody według rzeczywistego schematu. Sama puszka nie jest kompletnym zestawem dławikówM32; dławiki drogi CE32 są w CE32. Nie dubluj ich. Dla drogi fabrycznej/VIA-CE1 podłącz zimny przewód do właściwego wejścia. Źródło doboru: s. 1, 2 | wg punktów przyłączenia; dla CE32 1 lub 2 puszki
|
| WymaganeSiatka konstrukcyjna i opaski KBL-09 | EM2-XR mocuj do siatki/prętów o średnicy≥6 mm, z oczkiem 150 mm według BA. KBL-09 941735-000:100 sztuk/opakowanie, opaska co 0,3 m; handbook podaje 1 opakowanie na 30 m kabla. Rzeczywistą liczbę policz z długości i mocowań, bez uszkadzania powłoki. Siatka do ogrzewania podłogowego nie potwierdza wymaganej średnicy prętów≥6 mm; dobierz odpowiednią siatkę lub zbrojenie do XR. Zestaw PACK nie zawiera opasek w wybranych opcjach tej partii. Instrukcja właściwego przewodu: s. 24, 25, 28, 29 | opaski wg trasy, OEM1 opakowanie/30 m; siatka wg projektu
|
| WymaganeUkład kabla i warstwy nawierzchni dla EM2-XR | Projektuj rozstaw: typowo 300 mm w betonie lub 250 mm pod kostką według BA; zachowaj 100 mm od krawędzi i przeszkód, nie przekraczaj dylatacji. Ułożenie i otulina według rysunków; BA pokazuje co najmniej 50 mm betonu nad kablem. Nie zalewaj XR bezpośrednio gorącym asfaltem. Układ z asfaltem na warstwie betonowej wymaga dokładnego projektu warstw i dopuszczenia z własnego dokumentu; nie podstawiaj temperatury WinterGard ani MI. Rozstaw i tolerancje kontroluj w trakcie wylewania. Instrukcja właściwego przewodu: s. 23, 24, 27, 28, 29, 30, 31, 32, 33 | wg powierzchni, mocy i projektu warstw Dobierz z Interex |
| WymaganeRCD, ochrona nadprądowa i prąd rozruchowy XR | Zasilanie 230 V; RCD30 mA może obejmować EM2-XR o łącznej długości≤500 m. Wyłącznik typuC dobieraj do rozruchu−10°C: C10≤17 m, C16≤28 m, C20≤35 m, C25≤45 m, C32≤55 m. Dłuższe fabryczne zakresy wymagają indywidualnego doboru tablicy OEM, nie zgaduj C40/C50. Sprawdź obciążalność zasilania, spadek napięcia, podział obwodów i stycznik; sama moc 90 W/m przy 0°C nie określa zabezpieczenia. Instrukcja właściwego przewodu: s. 25, 26, 34 | ochrona każdego obwodu; dodatkowe aparaty wg projektu Dobierz z Interex |
| Potwierdź z InterexWybierz jedną drogę regulacji i projekt rozdzielnicy | Regulacja temperatury i wilgotności, stycznik, zabezpieczenia oraz czujnik muszą tworzyć jeden zgodny układ. Alternatywnych regulatorów i gotowego panelu nie sumuj. Tor grzejny jest 230 V; uwzględnij wszystkie obwody i ich prądy, dla XR również rozruch przy−10°C. Źródło doboru: s. 11, 12, 19, 20, 37, 42, 43, 45 | jedna droga sterowania na obwód/strefy Dobierz z Interex |
| Przy tym wariancie instalacjiVIA-DU-20 z czujnikiem gruntu i czujnikiem otoczenia | VIA-DU-20 599514-000:1 regulator, 1 VIA-DU-S20 z 15 m przewodu 5×0,5 mm² i dostarczany 1 VIA-DU-A10. Czujnik otoczenia jest potrzebny dla local detection marznącego deszczu; nie dokupuj go do kompletnego opakowania. Wyjście 4(1) A steruje zewnętrznym stycznikiem, nie całym obciążeniem kabla. Regulator 230 V±10%, IP20, DIN, wewnątrz rozdzielnicy. Źródło doboru: s. 2, 16, 19, 22, 23, 24, 25, 26, 27 | 1 regulator+1 czujnik gruntu+1 otoczenia; odjąć rzeczywistą dostawę
|
| Przy tym wariancie instalacjiMontaż i przewody czujników VIA-DU-20 | VIA-DU-S20 montuj poziomo i równo z powierzchnią także na pochyłej rampie, w ogrzewanym obszarze 2,5–15 cm od kabla; chroń przed gorącym asfaltem, temperatura czujnika≤80°C. Fabryczne 15 m można przedłużyć do całkowitych 50 m przewodem 5×1,5 mm². VIA-DU-A10 montuj od północy, poza słońcem, przewód 2×1,5 mm² do 100 m. Zaplanuj osobne rurki ochronne i szczelne połączenie; dobór trasy według rysunku, nie liczba metrów z długości kabla grzejnego. Źródło doboru: s. 22, 23, 24, 25, 26 | wg tras, z odjęciem przewodów fabrycznych Dobierz z Interex |
| Przy tym wariancie instalacjiElexant 650 c-Modbus + E650C-G — dokładny pakiet gruntowy | Dokładna opcja 3162 x 245-1913 ma PCN 1244-022835+1244-022794, czyli regulator z 1 E650C-G. Potwierdź fizyczną zawartość sklepowego pakietu. Sam OEM regulator nie zawiera czujników. Instrukcja dotyczy firmwareV0.0.6 lub nowszego. Dwa wyjścia 4 A wymagają zewnętrznych styczników; dla jednej używanej strefy potrzebny 1G, dla dwóch 2G. Opcji R/NTC/modułu/wspornika z tej samej karty nie podstawiaj jako pakietu gruntowego. Źródło doboru: s. 1, 71, 72, 73, 74, 75, 76, 77, 105 | 1 regulator; 1G na używaną strefę, odjąć dostarczony
|
| Przy tym wariancie instalacjiDruga strefa Elexant i montaż czujnika E650C-G | E650C-G 1244-022794 dostarczany jest z 20 m przewodu 4×0,5 mm², obudową, pokrywą ochronną i 3 śrubami. Montuj poziomo, równo z nawierzchnią w ogrzewanej strefie, na stabilnej podstawie. Zaplanuj rurkę DN20 dla kabla. Przed zalaniem gorącym asfaltem osadź obudowę z pokrywą, po ostygnięciu zamontuj czujnik; nie przegrzewaj elektroniki powyżej 75°C. Całkowita długość przewodu, wraz z fabrycznymi 20 m: do 110 m dla 1 mm² lub 130 m dla 1,5 mm². Dla jednej strefy i kompletnego pakietu regulator+G nie kupuj drugiego czujnika. Źródło doboru: s. 1, 2, 3, 4 | 1G na aktywną strefę, wyłącznie brakujący; osłona DN20 wg trasy
|
| Serwis / wymianaObudowa E650C-G-HOUSING jako część zamienna | PCN 1244-022796 to zapasowa obudowa i pokrywa ochronna dlaG. Obudowa jest już w nowym opakowaniu czujnika 1244-022794. Dokupuj tylko przy brakującej/uszkodzonej obudowie albo ustalonej wymianie, nie jako obowiązkowy drugi dodatek. Źródło doboru: s. 2, 3, 4 | tylko brakująca część
|
| Potwierdź z InterexAlternatywa RAYSTAT-M2 — potrzebny rzeczywisty regulator i 1G | Sam regulator ma PCN 1244-016962, 230 V, 16 A/3600 W i nie zawiera czujników. Dla nawierzchni wymagany jest 1 M2-G-SENSOR 1244-016964 z 10 m przewodu 6-żyłowego; przedłużenie do około 200 m przewodem 6×1,5 mm² według PI. M2 nie wymaga czujnikówR+A stosowanych na dachu. Oferta zestawu RAYSTAT-M2 podaje numer samego regulatora jako pakiet z czujnikiemG; potwierdź rzeczywistą zawartość przed zakupem. Przy większym obciążeniu lub rozruchu XR potrzebny stycznik. Źródło doboru: s. 1, 2, 6, 7, 18, 19 | 1 regulator+1G, jeśli wybrano M2 Dobierz z Interex |
| Serwis / wymianaM2-G-SENSOR — wyłącznie do wybranej drogi M2 | Dokładny gruntowy M2-G-SENSOR 1244-016964 jest NTC12 kΩ i mierzy wilgotność oraz temperaturę nawierzchni. Nie jest zamienny z E650C-G, PTC VIA-DU-S20 ani czujnikami dachowymi. Montaż równo z powierzchnią i na stabilnym podłożu zgodnie z rysunkiem OEM. OdjąćG dostarczony w potwierdzonym pakiecie; nowego kompletnego pakietu nie dublować. Źródło doboru: s. 6, 7, 18, 19 | 1 tylko gdy brakujeG lub wymagana jest jego wymiana
|
| Potwierdź z InterexGotowa rozdzielnica SBS albo rozdzielnica według projektu | Brak potwierdzonego standardowego SBS z ochroną właściwą dla tego wariantu. SBS-SMDI-E650 c jest zasilany 400 V3P/N/PE, ma tory grzejne 230 V, RCD30 mA, styczniki i zabezpieczenia oraz 1 Elexant 650 c w dostawie. Czujniki są oddzielne:1G na używaną strefę. Maksymalna pojemność obudowy 2 regulatory nie oznacza dwóch w dostawie. Standardowy panel do wnętrza 10–35°C/IP65; montaż zewnętrzny wymaga zamówionego wykonania. Pełny schemat konkretnej rozdzielnicy jest dostarczany z nią i musi zostać sprawdzony przed montażem. Nie kupuj osobnego regulatora/styczników/RCD do kompletnego panelu. Możliwość zakupu zależy od aktualnej ceny i dostępności. Źródło doboru: s. 1, 2, 3, 4 | 1 panel wg liczby obwodów lub projekt własny; czujniki osobno Dobierz z Interex |
| Serwis / wymianaCzujnik otoczenia VIA-DU-A10 jako część zamienna | PCN 130616-000 służy VIA-DU20. Jest dostarczany z kompletnym regulatorem i potrzebny dla funkcji local detection. Kupuj tylko brakujący/uszkodzony czujnik tej drogi; nie podstawiaj go do M2 ani do Elexant z samą zgodnością nazwy. Źródło doboru: s. 19, 22, 23, 26 | tylko brakujący lub uszkodzony
|
| OpcjonalnieBMS i funkcja marznącego deszczu Elexant | Modbus RS485 umożliwia nadzór; nie zastępuje czujnikówG i styczników. Funkcja marznącego deszczu wymaga osobnego SM-TF130-DI1244-022836 z odpowiednim czujnikiem otoczenia. Nie przypisano zakupu modułu bez przeczytanej własnej BA i rozstrzygnięcia montażu konkretnej opcji. Przewód BMS i osłony projektuje się osobno. Źródło doboru: s. 71, 72, 73, 74, 75, 105 | tylko funkcja zamówiona w projekcie Dobierz z Interex |
| Przy tym wariancie instalacjiOdwodnienie ogrzewanej powierzchni jako osobny obwód | Utrzymaj swobodny odpływ wody z ogrzewanej powierzchni. Ogrzewanie kanału/odpływu jest oddzielnym systemem, z własnym przewodem, przyłączem, zakończeniem i RCD30 mA. Własna BA XR pokazuje system BTV, podczas gdy bieżący handbook pokazuje GM-2XT; nie podmieniono ich automatycznie. Długość, mocowanie i kompatybilną technologię wybierz w osobnym dokładnym profilu odpływu; nie przypisano zakupu GM jako automatycznego zamiennika BTV z własnej BA XR. Instrukcja właściwego przewodu: s. 33, 34, 35, 36, 37, 38 | wg odpływów obiektu; oddzielny projekt i części Dobierz z Interex |
| WymaganePomiary na każdym etapie i protokół odbioru | XR: miernik 2500 V według własnej BA, izolacja>100 MΩ według osobnego protokołu OEM. BA 159 pokazuje>20 MΩ, odrębny protokół INST160/2504>100 MΩ; użyto wyższego progu i nie ukryto rozbieżności. Zmierz przed układaniem, po zamocowaniu, przed i po zalaniu oraz przed włączeniem; zapisz wynik i plan rzeczywistej trasy, numery obwodów oraz nastawy. Przy uszkodzeniu izolacji nie zalewaj i nie uruchamiaj kabla. Czujniki/regulatory odłącz od pomiaru wysokim napięciem według ich BA. Uruchom po utwardzeniu/schłodzeniu nawierzchni i końcowych pomiarach; nie używaj ogrzewania do przyspieszania wiązania. Instrukcja właściwego przewodu: s. 33, 34, 35, 36, 37, 38 | protokół i pomiary każdego obwodu Dobierz z Interex |
| Serwis / wymianaSerwis, diagnostyka i oznakowanie instalacji | Zachowaj plan i oznaczenie obecności ogrzewania, okresowo kontroluj działanie RCD, regulatora i czujników; dla MI i WinterGard BA wskazuje kontrolę RCD raz w roku. Czyść czujnik zgodnie z własną instrukcją. Przy wyzwalaniu aparatu sprawdź izolację, zasilanie i obciążenie; przy braku topienia sprawdź nastawy, czujnik wilgoci, temperaturę i kontakt kabla z nawierzchnią. Prace serwisowe wykonuj po odłączeniu wszystkich obwodów. Instrukcja właściwego przewodu: s. 33, 34, 35, 36, 37, 38 | wg okresów własnej BA i warunków obiektu Dobierz z Interex |
Dane dotyczą dokładnego PCN i wybranej opcji. Podstawą dostawy jest rzeczywista etykieta i BA tej partii. Nie sumuj alternatywnych regulatorów, paneli i sposobów zakończenia.
Instrukcja montażu producenta (EN/PL) · wersja RAYCHEM-IM-INST159-ViaGard-ML-2504 · dobór dla SKU 449561-000
Dane techniczne i opis produktu
Do jakiego systemu stosujemy ten element EM2?
| System | ogrzewanie ramp, podjazdów, schodów i powierzchni zewnętrznych Raychem/Chemelex |
|---|---|
| Przewody | EM2-XR, EM2-R, EM2-MI oraz powiązane listwy, opaski KBL-09 i sterowanie do śniegu/lodu |
| Zastosowanie | ochrona powierzchni przed oblodzeniem, prowadzenie przewodu w betonie, asfalcie lub warstwie konstrukcyjnej zgodnie z instrukcją |
| Co sprawdzamy | powierzchnię, moc W/m2, strefy brzegowe, dylatacje, odpływy, zasilanie, zabezpieczenia i czujniki wilgoci/temperatury |
Ważne: Ogrzewanie ramp i podjazdów wymaga projektu ułożenia. Sam przewód bez poprawnego sterowania i czujników nie da dobrego efektu.
EM2-XR / EM-EM2-R - rampy, podjazdy i schody jako system
Przewody EM2-XR i EM-EM2-R wymagają poprawnego rozplanowania stref grzewczych, mocowania, czujników i sterowania. Tu liczy się nie tylko moc przewodu, ale sposób odprowadzenia wody i zabezpieczenia obwodu.
Dostępność Raychem / Chemelex: produkty standardowo dostępne na stanie, wysyłka zwykle do 3 dni. Przy większych ilościach, odcinkach ciętych i systemach przemysłowych termin potwierdzamy przed realizacją.
| Element systemu | Do czego / do jakich przewodów | Co sprawdzamy przed doborem |
|---|---|---|
| Przewód / zestaw | EM2-XR, EM-EM2-R oraz zestawy do ramp i podjazdów | Dobieramy moc do konstrukcji nawierzchni, ekspozycji i wymaganej powierzchni grzania. |
| Mocowanie | KBL-09 | KBL-09 stosujemy jako opaski mocujące do EM2-XR; rozstaw i prowadzenie potwierdzamy z projektem. |
| Połączenia | VIA-CE1, EMK-XS | Zestaw połączeniowy musi odpowiadać typowi przewodu i warunkom montażu. |
| Sterowanie | VIA-DU-20 | Czujniki wilgoci/temperatury i sterownik decydują o kosztach pracy i skuteczności odladzania. |
Ważne: Przy rampach i podjazdach przed sprzedażą pytamy o warstwy nawierzchni, odpływ wody, dylatacje, zasilanie i zabezpieczenia. To nie jest zwykłe ułożenie kabla.
Zapraszamy do odkrycia wyjątkowej technologii grzewczej z EM2-XR, samoregulującym przewodem grzewczym od Chemelex Raychem.
✅ Samoregulacja na Najwyższym Poziomie: Dzięki unikalnej technologii samoregulacji, przewód EM2-XR dostosowuje swój poziom ciepła w odpowiedzi na zmiany temperatury otoczenia. Oznacza to doskonałą wydajność, optymalną kontrolę i wyjątkowe oszczędności energetyczne.
✅ Ochrona Przeciwoblodzeniowa: Idealny do zastosowań zimowych, takich jak ochrona przeciwoblodzeniowa podjazdów, chodników, EM2-XR zapewnia bezpieczne i niezawodne rozwiązanie na zimowe miesiące.
✅ Wysoka Wytrzymałość i Niezawodność: Wykonany z materiałów najwyższej jakości, EM2-XR jest odporny na ekstremalne warunki pogodowe, gwarantując lata bezproblemowej eksploatacji.
✅ Łatwa Instalacja i Obsługa: Prosty w instalacji i konserwacji, EM2-XR jest rozwiązaniem dostosowanym do potrzeb zarówno profesjonalistów, jak i entuzjastów domowego majsterkowania.
Długość przewodu zasilającego może zostać zmieniona na życzenie, generalnie produkt na zamówienie z wyborem długości przewodu grzewczego oraz długości przewodu zasiląjacego.
W razie dodatkowych pytań proszę o kontakt tel 602551555

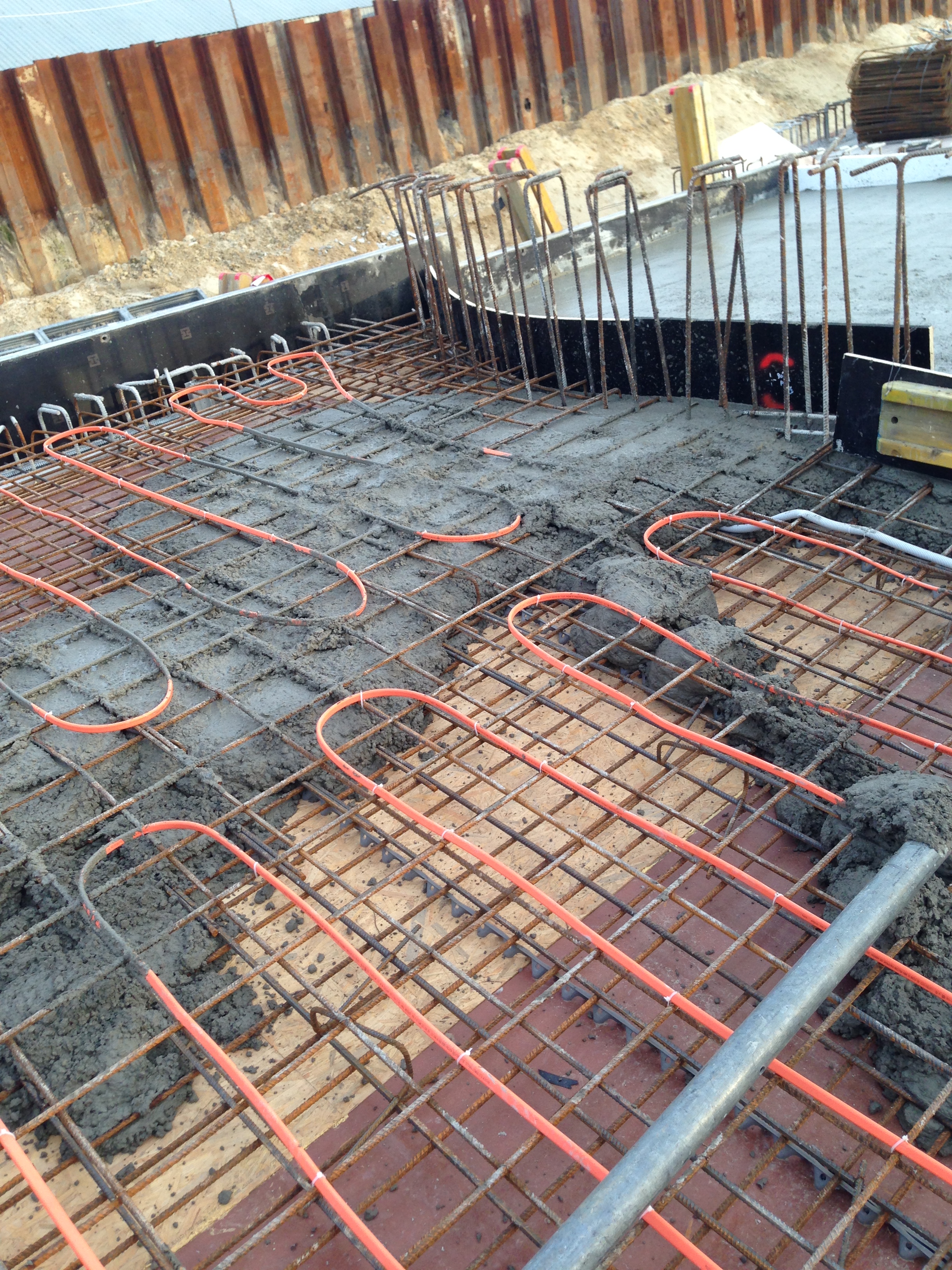

Co do montażu przewodu EM2-XR, to należy go instalować w warstwie betonu, najlepiej do zbrojenia. Dla wskaźnika 300 W/m2 rozstaw przewodu to 30 cm, dla 400 W/m2 to 22,5 cm.
Zalety:
✅Dostosowany do każdego kształtu i wielkości podjazdu.
✅Zmienna moc grzewcza spełniająca wymagania projektu.
✅Przewód cięty na odcinki w miejscu montażu pozwala na dostosowanie się do zmian w projekcie powstałych na placu budowy.
Zastosowania:
✅Podjazdy i drogi dojazdowe
✅Chodniki
✅Zatoki załadunkowe / Centra dystrybucyjne
✅Drogi kołowania i miejsca postoju samolotów na lotniskach
Dostępne akcesoria:
Rozdzielnica SBS-XX-VV-20
VIA-DU-20 sterownik do EM2-XR -Raychem
VIA-JB2 puszka przyłączeniowa do EM2-XR - Raychem
VIA-L1 przewód zimny do EM2-XR - Raychem
VIA-CE1 zestaw połączeniowy do EM2-XR - Raychem
VIA-CTL-01 zaciskarka do tulejek - Raychem
KBL-09 Opaski zaciskowe do EM2-XR - Raychem
Odległości między przewodami:
Maksymalne długość obwodu grzewczego:
| Wybrane zabezpieczenie charakterystyka C |
Maksymalna długość obwodu przy rozruchu w temperaturze -10°C |
| 10A | 17m |
| 16A | 18m |
| 20A | 35A |
| 25A | 45m |
| 32A | 55m |
| 40A | 60m |
| 50A | 65m |
Dane techniczne:
| Moc | 90 W/m przy 0°C |
| Napięcie zasilania | 230V |
| Maksymalna temperatura ekspozycji | 110°C |
| Minimalna temperatura montażu | -20°C |
| Wymagany wyłącznik różnicowoprądowy | 30mA (maksymalnie 500m przewodu na jeden wyłącznik) |
| Konstrukcja przewodu: | Samoregulujący przewód grzejny, w oplocie i powłoce zewnętrznej. |
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
