Modernizacja - instalacja bojlera Mikołów

Demontaż bojlera elektrycznego w zabudowie sufitowej

Podczas dzisiejszej realizacji naszym pierwszym wyzwaniem był demontaż zasobnika ciepłej wody użytkowej zamontowanego pod sufitem. Urządzenie zostało osadzone w bardzo wąskiej przestrzeni — dosłownie „na milimetry”.

Aby uzyskać dostęp, konieczne było skrócenie stalowego regału konstrukcyjnego. Prace prowadzono na wysokości około 2,5 metra, z użyciem szlifierki kątowej i pełnym zabezpieczeniem miejsca pracy. Po rozcięciu konstrukcji udało się bezpiecznie zsunąć bojler z haków montażowych, unikając uszkodzeń zarówno płyt G-K, jak i instalacji hydraulicznej.

Podczas demontażu stwierdzono wycieki wody z górnej części obudowy, co wskazuje na zużycie anody magnezowej lub nieszczelność kołnierza grzałki. Tego typu uszkodzenie może prowadzić do zwarcia elektrycznego, dlatego urządzenie zostało odłączone i zabezpieczone przed dalszym użytkowaniem.

W kolejnym etapie planowany jest montaż nowego podgrzewacza wody o pojemności 80 l, z pełnym zestawem zaworów bezpieczeństwa i izolacją termiczną. Instalacja zostanie wykonana zgodnie z obowiązującymi normami PN-HD 60364-6 oraz zaleceniami producenta.

Przygotowanie instalacji pod nowy bojler elektryczny

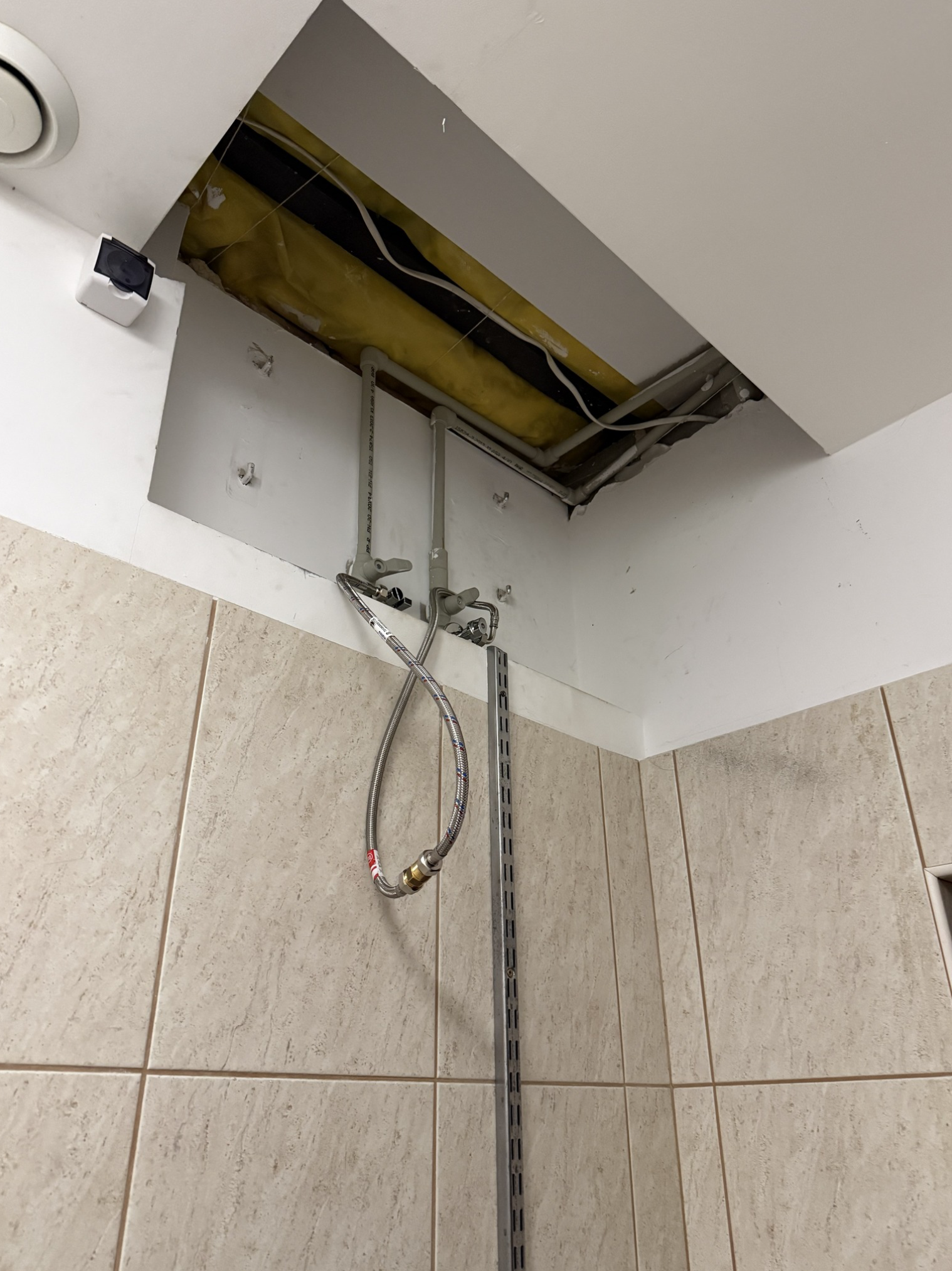

Po demontażu starego zasobnika przygotowano front roboczy i dokonano oceny stanu instalacji hydraulicznej. Wnęka sufitowa została oczyszczona, a przyłącza wody zimnej i ciepłej odsłonięte w celu wykonania pomiarów i przygotowania pod nowy podgrzewacz.

Podczas oględzin stwierdzono, że układ wymagał drobnych korekt. Zawory na zimnej i ciepłej wodzie były sprawne, ale przewidziano wymianę elastycznych węży oraz montaż nowego zaworu bezpieczeństwa z odpowietrzeniem. Dodatkowo, poprawiono rozmieszczenie przewodów, aby zapewnić lepszy dostęp serwisowy w przyszłości.

Nowy podgrzewacz zostanie zamontowany z zachowaniem aktualnych norm instalacyjnych i pełnym zabezpieczeniem hydraulicznym. Po zakończeniu prac wykonane zostaną pomiary szczelności i test ciśnieniowy układu.

I

Konstrukcja wsporcza pod nowy bojler elektryczny

Kolejnym etapem było wykonanie nowego systemu mocowania zbiornika ciepłej wody. Konstrukcję wsporczą przygotowano z profilu zamkniętego 80x80 mm, wykonanego z blachy o grubości 3 mm. Całość została dokładnie wypoziomowana, podwójnie skontrowana i zamocowana do nośnych elementów ściany.

Wspornik przystosowano do zawieszenia bojlera na oryginalnych hakach montażowych. Zastosowano nowe elastyczne przewody z atestem: do zasilania zimnej wody o długości 150 cm oraz do obiegu ciepłej wody o długości 100 cm. Wszystkie połączenia przeszły test ciśnieniowy i kontrolę szczelności.

Całość wykonano z uwzględnieniem dostępu serwisowego od dolnej części bojlera. Przestrzeń techniczna umożliwia wygodne zamknięcie zaworów odcinających i ewentualny demontaż podzespołów bez konieczności rozbierania zabudowy sufitowej.

Solidna stalowa konstrukcja gwarantuje bezpieczeństwo użytkowania i stabilność mocowania nawet przy pełnym obciążeniu wodą. Całość przygotowana jest do montażu końcowego i uruchomienia systemu CWU.

Montaż konstrukcji i przygotowanie pod montaż końcowy bojlera

Etap czwarty obejmował prace montażowe konstrukcji wsporczej w zabudowie sufitowej. Całość zrealizowano z zachowaniem istniejącej estetyki pomieszczenia – bez dewastacji sufitu, wentylacji ani zabudowy GK. Modernizacja została wykonana nad drzwiami, w bardzo ograniczonej przestrzeni roboczej, co wymagało wyjątkowej precyzji i doświadczenia ekipy montażowej.

Pomimo trudnego dostępu i konieczności demontażu fragmentu sufitu, prace przeprowadzono w sposób kontrolowany – z zachowaniem ciągłości wentylacji i bez ingerencji w estetykę pomieszczenia. Wymagało to precyzyjnego cięcia, dokładnych pomiarów oraz wielokrotnego dopasowania elementów montażowych.

Każdy etap realizacji – od wiercenia otworów w profilach stalowych po ich łączenie i kotwienie – wymagał pełnej dokładności. Wspornik został zaprojektowany tak, aby zapewnić możliwość późniejszego serwisowania: dostęp do zaworów odcinających znajduje się bezpośrednio pod powierzchnią bojlera, co pozwala na łatwą konserwację bez konieczności ponownego demontażu zabudowy.

Cała modernizacja to efekt przyjętej przez nas inicjatywy technicznej – każde rozwiązanie zostało dostosowane do warunków miejsca, z zachowaniem norm bezpieczeństwa i ergonomii obsługi. Tego typu prace wymagają wielu godzin planowania, pomiarów i dopracowania detali, tak aby końcowy efekt był zarówno trwały, jak i estetyczny.

Kontrola techniczna i test obciążeniowy bojlera

Po zakończeniu montażu konstrukcji wsporczej wykonano szczegółową kontrolę techniczną zbiornika. Sprawdzono stabilność mocowania oraz przeprowadzono test obciążeniowy w warunkach rzeczywistych. Próba została wykonana przy napełnianiu zbiornika zimną wodą, co pozwoliło ocenić zachowanie całego układu pod pełnym ciężarem roboczym.

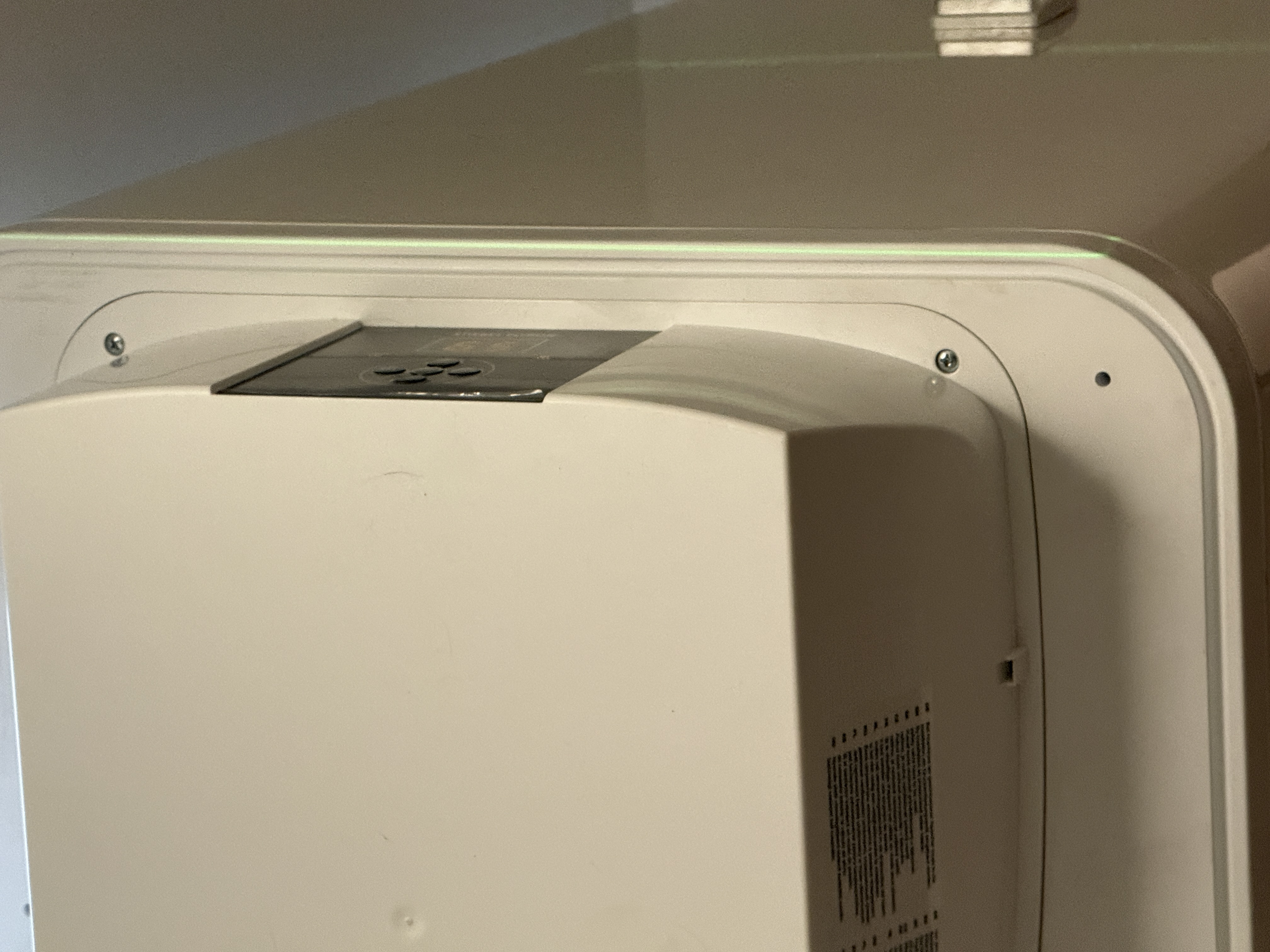

W trakcie testu przeprowadzono próbę na zrywanie pod obciążeniem równoważnym pełnemu napełnieniu zbiornika. Zawiesie nie wykazało żadnych odchyleń ani luzów, a konstrukcja zachowała pełną stabilność. Laserowa kontrola pionu potwierdziła, że bojler nie odchyla się od osi w żadnym kierunku – tolerancja ustawienia pozostała w granicy ±1 mm na metr wysokości.

Test potwierdził prawidłowe rozłożenie sił na profilach stalowych oraz prawidłowe dociągnięcie połączeń kotwiących. Zbiornik jest gotowy do zabudowy końcowej i uruchomienia instalacji ciepłej wody użytkowej.
