Raychem / Chemelex
SBS-R-FP-1x13A · 1244-021775
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu
SBS-R-FP-1x13A · 1244-021775 · 1244-021775
SBS-R-FP-1x13A, 1244-021775: OEM wskazuje 1 obwód/obwody C13, Raystat-CONTROL-11-DIN, Pt100 3-żyłowy, RCD 30 mA i IP65. Własna BA panelu oraz BOM czujnika wymagają potwierdzenia. Wstrzymano dobór z powodu sprzeczności opcji lub BOM.
Nie odnaleziono własnej instrukcji montażu ani schematu konkretnej rozdzielnicy. OEM wskazuje dokumentację dostarczaną z produktem; BA sterownika jej nie zastępuje.
Interex Katowice · tel. 602 551 555OEM HTML nazywa PCN 1244-021775 SBS-R-FP-1X13A, ale podaje 3 wyłączniki obwodów. Dokładny BOM jednego obwodu wymaga potwierdzenia własnym schematem.
Interex Katowice · tel. 602 551 555Potwierdzona dostawa OEM i zakres wymagający wyjaśnienia
- Raystat-CONTROL-11-DIN zamontowany i podłączony fabrycznie; nie zamawiaj drugiego regulatora.
- Zabezpieczenia typu C i RCD 30 mA są już w panelu.
- BA regulatora opisuje dostawę z 1 czujnikiem Pt100 3-żyłowym; obecność czujnika i dokładny BOM panelu sprawdź w dokumentacji dostawy przed zakupem zamiennika.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexPCN i zgodność wybranej opcji | SBS-R-FP-1x13A, PCN 1244-021775: dokładny model z 1 obwodem/obwodami, zabezpieczenie C13 według tabeli OEM. Modele 10/16 A są także w DS EU0520; modele 13 A potwierdza aktualny HTML, nie tabelka 10/16 A w DS. Dodatkowo OEM podaje 3 wyłączniki przy nazwie 1x13A; BOM pozostaje wstrzymany. Źródło doboru: s. 1, 2, 3 | 1 panel zgodny z PCN i wybraną konfiguracją Dobierz z Interex |
| WymaganeSchemat panelu i zasilanie 3-fazowe | Nie odnaleziono własnej instrukcji montażu ani schematu konkretnej rozdzielnicy. OEM wskazuje dokumentację dostarczaną z produktem; BA sterownika jej nie zastępuje. DS panelu wskazuje 400/230 V AC 50 Hz, 3L/N/PE. Zasilanie 230 V regulatora nie jest zasilaniem całej rozdzielnicy. Przekrój, zabezpieczenie zasilania, obciążenie faz i sposób przełączania wymagają własnego schematu. RCD i C13 obwodów są aparaturą wewnętrzną, nie gotowym doborem przyłącza. Źródło doboru: s. 2, 3 | 1 właściwy schemat, tabliczka i projekt Dobierz z Interex |
| WymaganeCzujnik rury Pt100 bez drugiego sterownika | Panel wykorzystuje 3-żyłowy Pt100. BA Raystat-CONTROL-11-DIN mówi o dostawie regulatora z takim czujnikiem; sprawdź obecność w dostawie panelu i nie kupuj drugiego, jeśli jest dostarczony. Nie potwierdzono dokładnego PCN zapasowej sondy dla tego panelu, dlatego nie zmapowano dowolnego MONI-PT100, 4–20 mA, NTC ani czujnika E650c. Przedłużenie ekranowane, ekran uziemiony z jednej strony przy regulatorze, bez prowadzenia równolegle do sieci; suma rezystancji przewodów do 7,5 Ω. Źródło doboru: s. 2 | 1 Pt100 3-żyłowy; tylko brakujący po weryfikacji dostawy Dobierz z Interex |
| WymaganeKabel i system połączeń zależne od zastosowania | Własna DS panelu wymienia: FS-A-2X i FS-B-2X z RayClic; FS-C-2X z CE20-01; FS-C10-2X z CCE-04-CT albo CE20-01; FroStop-Green, FroStop-Black i R-ETL-A z CCE-03-CR. Potwierdź fizyczną generację i napięcie kabla, długość oraz prąd rozruchu dla C13. Nie podstawiaj nowych regionalnych WinterGard na podstawie podobnej nazwy. Termostat Pt100 nie wyznacza sam dopuszczalnej długości kabla. Źródło doboru: s. 2 | Według własnej BA dokładnego kabla i schematu panelu Dobierz z Interex |
| Przy tym wariancie instalacjiFS-C10-2X: jeden właściwy zestaw przyłączenia | Wyłącznie gdy projekt wykorzystuje FS-C10-2X i brakuje przyłączenia: DS SBS-R-FP dopuszcza CE20-01 albo CCE-04-CT. Zachowane native keys: 2920 / 734312-000 oraz 2984 / 243676-000. Wybierz jeden zestaw do wymaganego sposobu przyłączenia; nie dodawaj obu i nie stosuj ich automatycznie do innych kabli. Ilość zależy od liczby rzeczywistych zasilanych obwodów i kompletnych zestawów już dostarczonych. Powiązania zakupowe wstrzymane dla tej konfiguracji. Źródło doboru: s. 2 | 1 wybrany zestaw na brakujące przyłączenie FS-C10-2X Dobierz z Interex |
| Potwierdź z InterexObudowa i miejsce montażu | IP65, obudowa z tworzywa, montaż wewnątrz; temperatura otoczenia +5…+35°C. Wyłącznik główny 40 A i RCD 30 mA. Otwory wyłamywane metryczne; śruby, dławiki i przekroje według rzeczywistej obudowy oraz schematu. Nie przypisano ogólnego osprzętu ani wersji zewnętrznej. Źródło doboru: s. 2, 3 | 1 miejsce montażu i szczelne wprowadzenia Dobierz z Interex |
| Potwierdź z InterexNastawy, alarm i próby | Raystat-CONTROL-11-DIN steruje temperaturą rury; nastawa fabryczna regulatora 5°C, histereza 1 K. Tryb błędu czujnika P06 domyślnie 1 utrzymuje grzanie; 0 je wyłącza. Błąd E01: zwarcie albo ≤−19,5°C; E02: przerwa albo ≥99,5°C; E03: brak trzeciej żyły lub nadmierna rezystancja; E04: niska temperatura. Potwierdź nastawy projektu i test aparatury panelu. Instrukcja sterownika; własna BA panelu niepotwierdzona: s. 4, 5, 9, 10 | 1 pomiar, test alarmu i zapis nastaw Dobierz z Interex |
Wstrzymano powiązania zakupowe tej konfiguracji: wymagane rozstrzygnięcie wskazanego konfliktu.
Kompletacja częściowa: odczytano własne DS panelu i właściwe BA podzespołów; brak własnej BA i schematu panelu.
Kup tylko brakujące elementy po sprawdzeniu rzeczywistej dostawy, dokładnego PCN i projektu.
Dokumentacja sterownika nie zastępuje dokumentacji okablowania rozdzielnicy ani doboru jej zasilania.
Dokładny BOM dostawy, obciążalność zacisków, tor mocy i parametry zasilania muszą wynikać z własnego schematu danego panelu.
Sprawdzone dokumenty producenta (Pełne własne DS rozdzielnic EN; właściwe pełne bloki EN instrukcji sterowników i czujników, dodatkowo PL M2-G/M2-R, wspólne rysunki i tabele. Zakres rzeczywistego odczytu opisano per dokument.) · wersja RAYCHEM-IM-INST286-RaystatControl11DIN-ML-2504 · dobór dla SKU 1244-021775
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Zastosowanie
SBS-R-FP rozdzielnica sterująca - Raychem stosujemy do ogrzewania podłogowego, ochrony przeciwzamarzaniowej albo utrzymania temperatury, zależnie od konkretnego modelu. Przed zakupem sprawdzamy podłoże, długość obwodu, moc, sterowanie i pomiary.
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Raychem dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.

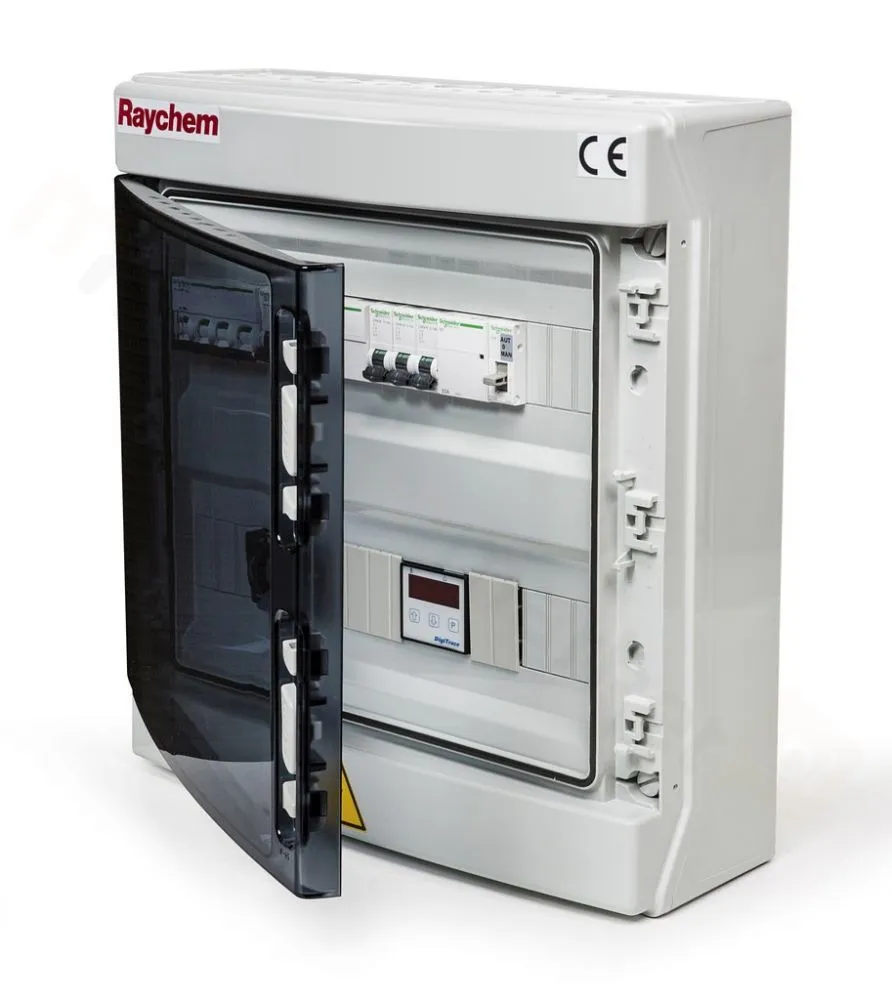

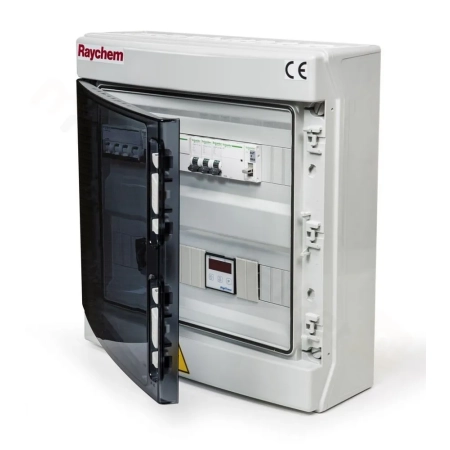

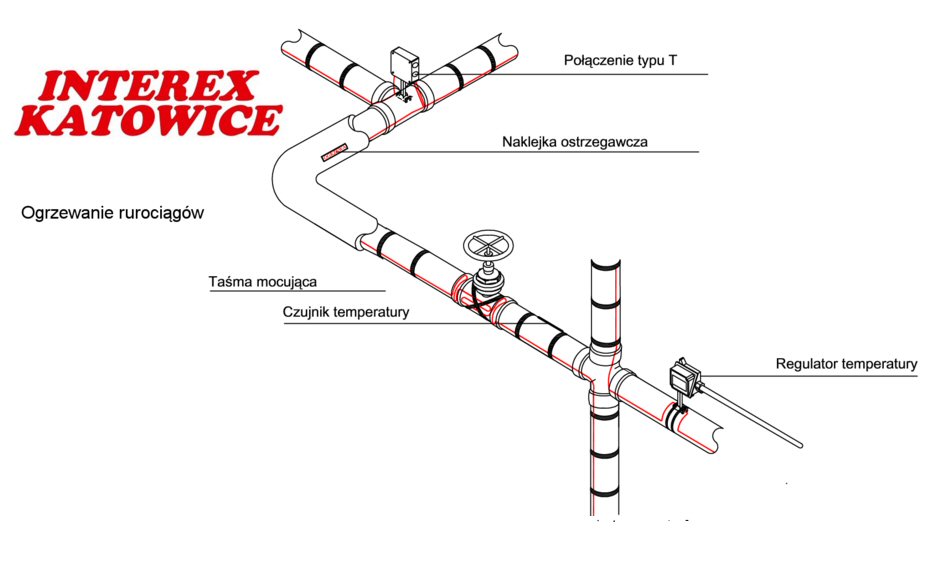

Rozdzielnice zasilająco-sterujące Chemelex RAYCHEM SBS-R-FP do systemów zabezpieczających rury przed zamarzaniem zapewniają zintegrowane rozwiązanie do sterowania samoregulującymi przewodami grzejnymi RAYCHEM. Rozdzielnica wyposażona jest w termostat RAYSTAT-CONTROL-11-DIN.
✅Rozdzielnice SBSR-FP umożliwiają zasilenie 1, 3 lub 6 obwodów samoregulujących przewodów grzejnych zabezpieczających rurociągi przed zamarzaniem.
✅Zawierają również urządzenia chroniące obwody elektryczne (wyłączniki nadmiarowo-prądowe typu C oraz wyłączniki różnicowo-prądowe), co zapewnia bezpieczeństwo, komfort użytkowania i zgodność z przepisami.
✅Rozdzielnica wyposażona jest w termostat RAYSTAT-CONTROL-11-DIN..
✅Wszystkie elementy znajdują się w jednej rozdzielnicy. Wystarczy podłączyć przewody zasilające.
| Model | SBS-R-FP1x10A | SBS-R-FP3x10A | SBS-R-FP6x10A | SBS-R-FP1x16A | SBS-R-FP3x16A | SBS-R-FP6x16A |
| Szerokość | 310mm | 418mm | 418 | 418mm | 418mm | 418mm |
| Wysokość | 246mm | 438mm | 586mm | 286mm | 436mm | 586mm |
| Głębokość | 148mm | 148mm | 148mm | 148mm | 148mm | 148mm |
| Waga | 2,6kg | 6,2kg | 8,8kg | 4kg | 6,2kg | 8,8kg |
| Temperatura otoczenia | od +5°C do +35°C | |||||
| Wyłącznik główny | 40A | |||||
| RCD (wyłącznik różnicowo-prądowy) | 30mA | |||||
| Zasilanie | 400 V/230 VAC, 50 Hz, 3L/N/PE | |||||
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
