VIA-DU-S20 — kompletacja montażu
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu i sterowania
VIA-DU-S20 — kompletacja montażu · 034898-000
VIA-DU-S20: pięciożyłowy żółty czujnik temperatury i wilgotności gruntu z grzałką8 V DC, PTC, ok9,3 Ω zielony/brązowy, IP67,−30…+80°C. Gospodarz VIA-DU20. Katalogowy PCN034898-000 nie występuje w odczytanej BA; brak odrębnej własnej BA komponentu.
Nie odnaleziono pełnej osobnej własnej instrukcji montażu tego komponentu; odczytana własna BA gospodarza nie jest osobną BA czujnika.
Interex Katowice, tel. 602 551 555Aktualna własna BA potwierdza model i montaż, lecz nie podaje tego zamówieniowego PCN; pierwotne oficjalne katalogi z kodami zwracają HTTP 404. Nie zamieniam wyniku indeksu wyszukiwarki w odczyt pełnego oryginału. Powiązania zakupowe wymagające tego kodu pozostają wstrzymane.
Interex Katowice, tel. 602 551 555Zawartość zestawu i elementy do sprawdzenia
- Standardowy przewód15 m5×0,5 mm²; szczegółowy BOM handlowego zamiennika034898-000 do potwierdzenia.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexGospodarz i identyfikacja PCN | BA własnego VIA-DU20 potwierdza dokładny model S20, pięć żył, charakterystykę PTC i montaż. Kodu034898-000 nie podaje; aktualny oryginał katalogu z tabelą PCN zwraca404. Nie przypisuję niepotwierdzonego zakupowego PCN ani nie przedstawiam BA gospodarza jako osobnej własnej instrukcji S20. Instrukcja zweryfikowanego systemu; własna BA komponentu nieodnaleziona: s. 2, 10, 11, 12, 13, 14 | tabliczka/etykieta i komplet OEM Dobierz z Interex |
| WymaganeCzujnik gruntu S20 i lokalizacja | VIA-DU-S20 jest żółtym pięciożyłowym czujnikiem PTC wilgotności/temperatury gruntu; maks. 50 m przewodu, standard 15 m 5×0,5 mm², przedłużenie 5×1,5 mm². Montuj poziomo w ogrzewanej strefie, 2,5–15 cm od kabli, z dostępem do opadów; nie w miejscu stale zalanym. Rura metalowa Ø16 mm do otworu/dummy; włóż czujnik po związaniu/ochłodzeniu podłoża. Wypełnienie bez pustek ≤80°C, powierzchnia najwyżej 5 mm poniżej zgodnie z rysunkiem. 2983 ma katalogowy PCN 034898-000, którego kodu BA nie podaje — nie mapuję zakupu bez tabeli OEM/dostawy. Instrukcja zweryfikowanego systemu; własna BA komponentu nieodnaleziona: s. 2, 10, 11, 12, 13, 14 | 1 właściwy S20 łącznie; sprawdzić komplet przed zakupem zamiennika Dobierz z Interex |
| WymaganePołączenia i brak zamienności z M2-G | S20 brązowy3/żółty4/biały5/szary6/zielony7 zgodnie z BA VIA14/PL27. Temperatura toPTC pomiędzy żółtym/brązowym (1879 Ω przy20°C), grzałka8 V/9,3 Ω zielony/brązowy. M2-G ma6żył,NTC12k i224 Ω grzałkę — błędne podpisyVIA w BAH82006s9 nie potwierdzają zamienności. Instrukcja zweryfikowanego systemu; własna BA komponentu nieodnaleziona: s. 2, 10, 11, 12, 13, 14 | połączenie do rzeczywiście zweryfikowanego VIA-DU20 Dobierz z Interex |
| Potwierdź z InterexAktualny podręcznik OEM2609 — zakres potwierdzenia | Aktualny podręcznik2609 nie ma tabeli zamówieniowej PCN599514/449554/145806/130616/034898 ani modeli EMDR/VIA-DU20. Nie odblokowuje ich zakupów na podstawie samej BA gospodarza. Rysunek69 nadal podpisuje czujnikVIA-DU-S20 przy Elexant650c, lecz aktualna tabela64 podaje odrębny E650C-G1244-022794; ten schemat nie dowodzi zgodności S20 z E650c. Źródło doboru: s. 64, 69, 84 | porównanie aktualnych dokumentów i oznaczeń dostawy Dobierz z Interex |
Nie dokupuj elementów potwierdzonych jako zawarte w komplecie. Ilości osprzętu, zabezpieczenia i przekroje według rzeczywistej dostawy i projektu.
Zakupy podpięte do profilu są warunkowe i dotyczą wyłącznie zweryfikowanych katalogowych wariantów.
BA gospodarza nie jest własną odrębną BA S20.
Nie mylić pięciożyłowego S20PTC z sześciożyłowym M2-GNTC12k mimo błędnego podpisu w BA M2-G9.
Brak projektu wykonawczego i protokołu rzeczywistej dostawy.
Odczyt instrukcji gospodarza; brak własnej pełnej BA komponentu (EN: pełny właściwy blok od okładki 1 do ostatniego schematu 14; formularz uruchomienia 59 i rewizja 60.) · wersja RAYCHEM-IM-INST197-VIADU20-ML-2504 · dobór dla SKU 034898-000
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex.
Sterowanie dachami, rynnami, spustami i podjazdami
System przeciwoblodzeniowy ma działać wtedy, gdy istnieje ryzyko lodu, a nie grzać przypadkowo całą zimę. Dlatego ważny jest typ czujnika: temperatura, wilgoć, grunt, dach lub rynna.
| Sterownik / czujnik | Do jakiego systemu | Co sprawdzić przed zakupem |
|---|---|---|
| Elexant 650c | GM-2X / IceStop w rynnach i dachach oraz EM2-XR / EM-EM2-R w rampach/podjazdach | Sterowanie z czujnikami temperatury i wilgotności. Dobór zależy od miejsca: dach/rynna czy grunt/podjazd. |
| VIA-DU-20 | EM2-XR / EM-EM2-R na podjazdach, rampach, schodach i strefach zewnętrznych | Wymaga właściwego czujnika gruntu / wilgotności i prawidłowego położenia w strefie narażonej na lód. |
| EMDR-10 / GM-TA / Raystat-M2 | GM-2X / IceStop i systemy dachowo-rynnowe | Dobór zależy od układu rynien, spustów, koszy dachowych i sposobu odpływu wody. |
| Czujniki E650C / HARD / VIA-DU | czujniki temperatury, wilgoci, gruntu, powietrza i rynny | Czujnik musi mierzyć realne warunki tworzenia lodu, nie przypadkowe miejsce osłonięte od śniegu. |
Ważne: W dachach i podjazdach projektujemy cały tor odladzania: kabel, mocowanie, czujnik, sterowanie, zabezpieczenie i odpływ wody. Sam przewód bez dobrego sterowania często pracuje drogo albo nieskutecznie.

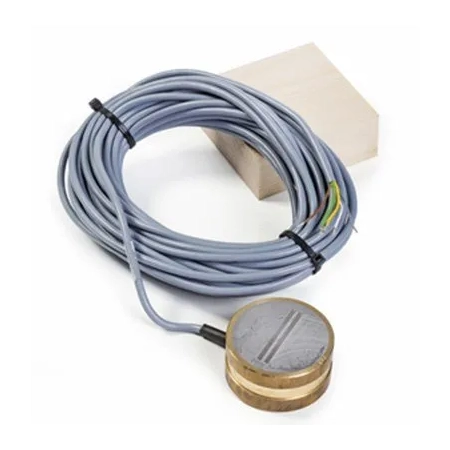

VIA-DU-S20 - czujnik temperatury i wilgotności gruntu Raychem
VIA-DU-S20 to czujnik temperatury i wilgotności gruntu do sterowania systemem przeciwoblodzeniowym VIA-DU-20. Pozwala automatyce reagować wtedy, gdy występują warunki sprzyjające oblodzeniu.
Zastosowanie
- ogrzewanie podjazdów, ramp i schodów,
- pomiar temperatury oraz wilgotności nawierzchni,
- automatyczne sterowanie systemem VIA-DU-20.
Na co zwracamy uwagę przy doborze
- prawidłowe miejsce osadzenia czujnika w nawierzchni,
- odprowadzenie wody i realne miejsca oblodzenia,
- zasilanie, sterownik, zabezpieczenia i pomiary obwodów grzewczych.
Ważne: Czujnik gruntu musi być w miejscu reprezentatywnym dla oblodzenia. Błędny montaż powoduje niepotrzebną pracę systemu albo spóźnioną reakcję.
Dobieramy, dostarczamy, montujemy, konfigurujemy, uruchamiamy i serwisujemy. Klient sklepu internetowego dostaje wsparcie techniczne oraz dobór pod realne warunki instalacji. Marka i wizytówka nie instalują - instaluje doświadczenie.
