CEX 9 Plus - CLAGE CEX 9 Plus
CEX 9 Plus CLAGE. Nr art. 2400-26470. Dobór, sprzedaż i wsparcie techniczne Interex Katowice
Wybierz model i akcesoria Dane i dokumentyRodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji przepływowego ogrzewacza wody

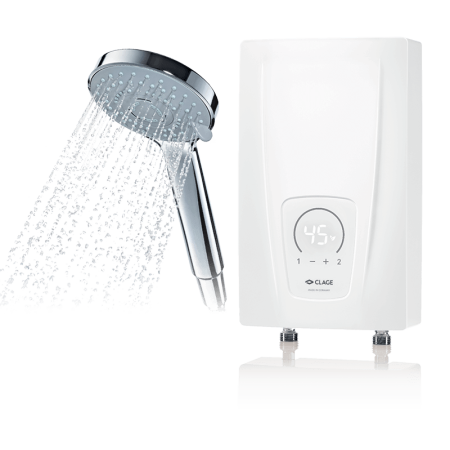

CEX 9 Plus - CLAGE CEX 9 Plus · 26470
CEX 9 Plus - CLAGE CEX 9 Plus: na ścianie, przyłącza w dół; G 1/2; ciśnieniowo albo bezciśnieniowo według armatury. Maks. 10 bar, dopływ ≤ 60°C, rezystywność wody ≥ 1100 Ωcm przy 15°C. Start 2 l/min, ograniczony przepływ maks. 5 l/min. Przy 230 V: nastawa 6,6 kW / 28,7 A wymaga minimum 3×4 mm²; 8,8 kW / 38,3 A minimum 3×6 mm². Zasilanie 1~/N/PE 220–240 V, przyłącze stałe. Zaciski maks. 10 mm².
W komplecie z urządzeniem
- Fabryczny przewód elektryczny — do przyłączenia stałego, nie do zwykłego gniazda 230 V.
- Śruby, kołki i uszczelki przyłączy; sprawdź ich przydatność do ściany.
- Sitko filtra wewnątrz urządzenia; wymagane czyszczenie po kontroli przepływu.
- Główka prysznicowa CXH jest w zestawie CEX9 Plus / 2400-26470. Pozostałe elementy natrysku dobierz do faktycznego wyposażenia dostawy.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| WymaganeArmatura i właściwy schemat wodny | Wybierz jeden układ: standardową armaturę ciśnieniową albo zalecaną armaturę bezciśnieniową. Odpowiednia istniejąca bateria nie wymaga wymiany. Przy układzie otwartym wylot musi pozostać swobodny; nie dodawaj zaworu zamykającego za urządzeniem. Dopasuj wydajność punktów do mocy. Instrukcja urządzenia: s. 63, 4 | 1 wybrana armatura na punkt, bez duplikowania wyposażenia
|
| WymaganeZawór odcinający i połączenia wodne | Zapewnij odcięcie na dopływie zimnej wody i dostęp do obsługi. Przyłącza urządzenia G 1/2; uszczelki dopasowane do płaskich połączeń. Rury nie mogą przenosić obciążeń na króćce; izoluj przewody CWU. Przejścia do gwintów istniejącej instalacji dobierz po pomiarze; nie stosuj FVS/trójnika G 3/8 bez właściwego przejścia. Instrukcja urządzenia: s. 63 | 1 odcięcie dopływu; długości i przejścia według montażu Dobierz z Interex |
| WymaganeObwód elektryczny, puszka i rozłączanie | Przy 230 V: nastawa 6,6 kW / 28,7 A wymaga minimum 3×4 mm²; 8,8 kW / 38,3 A minimum 3×6 mm². Zasilanie 1~/N/PE 220–240 V, przyłącze stałe. Zaciski maks. 10 mm². Dobierz zabezpieczenie przewodu do ustawionej mocy, sposobu ułożenia i warunków instalacji. Zapewnij wielobiegunowe rozłączanie ze szczeliną ≥ 3 mm/biegun i ochronę wymaganą dla miejsca montażu. Odczyt tabliczki i pomiary wykonuje Interex; minimum z tabeli nie zastępuje obliczeń przewodu. Instrukcja urządzenia: s. 58, 64, 5 | 1 odpowiedni obwód i punkt przyłącza, według instalacji Dobierz z Interex |
| WymaganeMocowanie i dostęp serwisowy | Montuj pionowo, przyłączami wody w dół na ścianie. Wykorzystaj dostarczane mocowania, jeśli pasują do podłoża; w innym podłożu dobierz odpowiednie kotwy. Pomieszczenie bez mrozu, możliwie krótka trasa do poboru. Przy CFX-U unikaj sąsiedztwa metalu tłumiącego radio. Instrukcja urządzenia: s. 63 | Dostarczany komplet; inne kotwy tylko po ocenie podłoża Dobierz z Interex |
| WymaganeWarunki wody i pierwsze uruchomienie | Dopływ ≤ 60°C; ciśnienie nigdy ponad 10 bar; rezystywność ≥ 1100 Ωcm przy 15°C. Przepłucz instalację i całkowicie odpowietrz bez zasilania. Ustaw i zapisz moc MPS podczas uruchomienia. Filtr w urządzeniu jest elementem dostawy, nie dodatkowym zakupem. Instrukcja urządzenia: s. 58, 65 | Kontrola parametrów i uruchomienie, bez dodatkowego filtra na podstawie nazwy Dobierz z Interex |
| Serwis / wymianaFiltr i regulator strumienia | Czyść fabryczne sitko i regulator strumienia po spadku przepływu. Części elektryczne i wodne: przegląd co 3 lata według instrukcji. Wymianę sitka i przewodu dobiera się do tabliczki, nie ogólnie do nazwy CEX/CDX. Instrukcja urządzenia: s. 56, 57 | Tylko po kontroli zużycia; bez domyślnego zakupu Dobierz z Interex |
| OpcjonalnieSterowanie radiowe — zgodność z rocznikiem | Najpierw odczytaj rocznik i wersję elektroniki. Od 2022 stosuj zestaw/adapter C; 2017–2021 starszy FX. Zestaw FXS zawiera adapter, więc nie dokupuj drugiego. Sam pilot wymaga zgodnego odbiornika. Nie używaj adaptera M,D do CEX. Źródło doboru: s. 48 | 1 wybrany wariant sterowania albo brak zakupu
|
| Przy tym wariancie instalacjiNatrysk: osprzęt i ograniczenie temperatury | Gdy urządzenie zasila natrysk, ogranicz temperaturę do maks.55°C, również dopływ wstępnie ogrzanej wody. CXH jest w CEX9 Plus; nie kupuj drugiej główki. Dobierz osobno baterię, wąż i uchwyt do wybranego układu. CXK/CXKA są alternatywnym natryskiem sufitowym; głowica CXK ma G 1/2, maks.8 bar i przepływ maks.10 l/min. Dobierz realny przepływ do mocy ogrzewacza. Nie są elementami obowiązkowymi. Instrukcja urządzenia: s. 65 | Jeden wybrany natrysk; wąż i mocowanie według miejsca
|
| OpcjonalnieRegulator strumienia do armatury | CSP 6 / CSP 6a / CSP 6i około 3,5 l/min wspiera oszczędny przepływ. Wybierz jeden wariant: sam wkład dla tulejki M22/24, adapter M24a do gwintu wewnętrznego lub M22i do zewnętrznego. Nie dokupuj, jeśli odpowiedni regulator jest już w wybranej armaturze. Źródło doboru: s. 47 | 1 szt. tylko gdy potrzebne; wariant według gwintu
|
Armatura, piloty i warianty regulatora strumienia są alternatywne. Nie kupuj wszystkich pozycji do jednego montażu.
Tabliczka znamionowa i instrukcja dostarczona z egzemplarzem rozstrzygają generację; radiowe opcje zależą od rocznika.
Zabezpieczenia, przewody i elementy nieobecne w potwierdzonych kartach dobiera Interex po sprawdzeniu instalacji.
Instrukcja montażu producenta (PL) · wersja 03.2025 · dobór dla SKU 26470
Dobór i dokumentacja
CEX 9 Plus - CLAGE CEX 9 Plus: na ścianie, przyłącza w dół; G 1/2; ciśnieniowo albo bezciśnieniowo według armatury. Maks. 10 bar, dopływ ≤ 60°C, rezystywność wody ≥ 1100 Ωcm przy 15°C. Start 2 l/min, ograniczony przepływ maks. 5 l/min. Przy 230 V: nastawa 6,6 kW / 28,7 A wymaga minimum 3×4 mm²; 8,8 kW / 38,3 A minimum 3×6 mm². Zasilanie 1~/N/PE 220–240 V, przyłącze stałe. Zaciski maks. 10 mm².
Oryginalna karta: CEX 9 Plus - CLAGE CEX 9 Plus — dane i formularz zakupu
CEX 9 Plus - CLAGE CEX 9 Plus
Dostępność: Dostępny
Czas wysyłki: 5 dni
Koszt wysyłki: od 42,00 zł
Numer katalogowy: 26470
Kod EAN: 4010436264705
- Opis produktu
CEX 9 Plus - CLAGE CEX 9 Plus to produkt CLAGE do instalacji ciepłej wody użytkowej. Pozycja została dodana do sklepu na podstawie karty produktowej CLAGE oraz cennika detalicznego CLAGE 2023.
Interex Katowice pomaga dobrać moc, sposób zasilania, zabezpieczenia i osprzęt montażowy przed zakupem.
| Nr artykułu | 2400-26470 |
| Moc znamionowa 1) (regulowana bezstopniowo przez MPS) przy napięciu 230 V [kW]. | 6,6 |
| Dopuszczalne nadciśnienie robocze [MPa (bar)] | 1 (10) |
| Przyłącza wody (śrubowe) | G ½" |
| Pojemność ciepłej wody przy | 2,9 |
| Przepływ załączający [l/min] | 2 |
| Maksymalne natężenie przepływu 3) [l/min] | 5 |
| Prąd znamionowy przy 230 V [A] | 29 |
| Wymagany przekrój poprzeczny kabla [mm²] | 4 |
| Maksymalna temperatura wlotowa [ °C ] | 60 |
Nr art.: 2400-26470 EAN: 4010436264705
Źródło danych: CLAGE, karta produktu: zobacz stronę producenta. Cena z cennika detalicznego CLAGE 2023; przed większym zamówieniem potwierdzamy dostępność i aktualność ceny.
