Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji przepływowego ogrzewacza wody
CFX-U - CLAGE · 2400-26513
CFX-U - CLAGE: pod punktem poboru, przyłącza do góry; G 3/8; ciśnieniowo albo bezciśnieniowo według armatury. Maks. 10 bar, dopływ ≤ 60°C, rezystywność wody ≥ 1000 Ωcm przy 15°C. Start 2 l/min, ograniczony przepływ maks. 5 l/min. Zasilanie 3~/PE 380–415 V. Nastawa 11 kW / 16 A: minimum 1,5 mm²; 13,5 kW / 19,5 A: minimum 2,5 mm². Przyłącze stałe z PE; zaciski maks. 6 mm².
W komplecie z urządzeniem
- Fabryczny przewód elektryczny — do przyłączenia stałego, nie do zwykłego gniazda 230 V.
- Śruby, kołki i uszczelki przyłączy; sprawdź ich przydatność do ściany.
- Sitko filtra wewnątrz urządzenia; wymagane czyszczenie po kontroli przepływu.
- Zestaw przyłączeniowy: trójnik G 3/8 / 10 mm oraz wąż FVS G 3/8 × G 3/8, długość 50 cm.
- Aktualna wersja CFX-U ma odbiornik Bluetooth i pilot FX Next z bateriami; starsza dostawa może mieć inny pilot — sprawdź rocznik.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| WymaganeArmatura i właściwy schemat wodny | Wybierz jeden układ: standardową armaturę ciśnieniową albo zalecaną armaturę bezciśnieniową. Odpowiednia istniejąca bateria nie wymaga wymiany. Przy układzie otwartym wylot musi pozostać swobodny; nie dodawaj zaworu zamykającego za urządzeniem. Dopasuj wydajność punktów do mocy. Instrukcja urządzenia: s. 66, 4 | 1 wybrana armatura na punkt, bez duplikowania wyposażenia
|
| WymaganeZawór odcinający i połączenia wodne | Zapewnij odcięcie na dopływie zimnej wody i dostęp do obsługi. Przyłącza urządzenia G 3/8; uszczelki dopasowane do płaskich połączeń. Rury nie mogą przenosić obciążeń na króćce; izoluj przewody CWU. Dla zwykłej armatury wykorzystaj fabryczny trójnik i FVS 50 cm; nie zamawiaj drugi raz. Instrukcja urządzenia: s. 66 | 1 odcięcie dopływu; długości i przejścia według montażu
|
| WymaganeObwód elektryczny, puszka i rozłączanie | Zasilanie 3~/PE 380–415 V. Nastawa 11 kW / 16 A: minimum 1,5 mm²; 13,5 kW / 19,5 A: minimum 2,5 mm². Przyłącze stałe z PE; zaciski maks. 6 mm². Dobierz zabezpieczenie przewodu do ustawionej mocy, sposobu ułożenia i warunków instalacji. Zapewnij wielobiegunowe rozłączanie ze szczeliną ≥ 3 mm/biegun i ochronę wymaganą dla miejsca montażu. Odczyt tabliczki i pomiary wykonuje Interex; minimum z tabeli nie zastępuje obliczeń przewodu. Instrukcja urządzenia: s. 65, 71, 5 | 1 odpowiedni obwód i punkt przyłącza, według instalacji Dobierz z Interex |
| WymaganeMocowanie i dostęp serwisowy | Montuj pionowo, przyłączami wody do góry pod punktem poboru. Wykorzystaj dostarczane mocowania, jeśli pasują do podłoża; w innym podłożu dobierz odpowiednie kotwy. Pomieszczenie bez mrozu, możliwie krótka trasa do poboru. Przy CFX-U unikaj sąsiedztwa metalu tłumiącego radio. Instrukcja urządzenia: s. 66 | Dostarczany komplet; inne kotwy tylko po ocenie podłoża Dobierz z Interex |
| WymaganeWarunki wody i pierwsze uruchomienie | Dopływ ≤ 60°C; ciśnienie nigdy ponad 10 bar; rezystywność ≥ 1000 Ωcm przy 15°C. Przepłucz instalację i całkowicie odpowietrz bez zasilania. Ustaw i zapisz moc MPS podczas uruchomienia. Filtr w urządzeniu jest elementem dostawy, nie dodatkowym zakupem. Instrukcja urządzenia: s. 65, 72 | Kontrola parametrów i uruchomienie, bez dodatkowego filtra na podstawie nazwy Dobierz z Interex |
| Serwis / wymianaFiltr i regulator strumienia | Czyść fabryczne sitko i regulator strumienia po spadku przepływu. Części elektryczne i wodne: przegląd co 3 lata według instrukcji. Wymianę sitka i przewodu dobiera się do tabliczki, nie ogólnie do nazwy CEX/CDX. Instrukcja urządzenia: s. 62, 64 | Tylko po kontroli zużycia; bez domyślnego zakupu Dobierz z Interex |
| Przy tym wariancie instalacjiWspółdzielone zasilanie: LAB albo przekaźnik priorytetowy | LAB 82260 jest opcją przy współdzieleniu przyłącza trójfazowego z kuchenką elektromechaniczną. Aktualny katalog potwierdza zastosowanie 11 kW; strona produktu podaje do 13,5 kW, więc przed inną mocą potwierdź wersję LAB. Kuchnie indukcyjne i sterowane elektronicznie wymagają sprawdzenia zgodności. Alternatywny przekaźnik 82250 w L2 wymaga właściwego trybu sterowania. Nie dodawaj LAB przy osobnym odpowiednim obwodzie. Instrukcja urządzenia: s. 71 | 1 układ tylko po sprawdzeniu współdzielonego przyłącza
|
| OpcjonalnieSterowanie radiowe — zgodność z rocznikiem | Najpierw odczytaj rocznik i wersję elektroniki. CFX-U ma już pilot i odbiornik; dodatkowy pilot Bluetooth tylko dla wersji od 2022. Sam pilot wymaga zgodnego odbiornika. Nie używaj adaptera M,D do CEX. Źródło doboru: s. 48 | 1 wybrany wariant sterowania albo brak zakupu
|
| Przy tym wariancie instalacjiBateria sensorowa EKE i jej zasilanie | Jeżeli wybierzesz kuchenną EKE 1100-04235, dobierz dokładnie jedno źródło zasilania: BBW (bateria) lub SNG (230 V/6 V). Ta opcja nie dotyczy każdego podgrzewacza ani baterii AEB-C/AEN-C, które mają własne warianty zasilania. Źródło doboru: s. 45 | 1 źródło zasilania tylko przy EKE
|
| OpcjonalnieRegulator strumienia do armatury | CSP 6 / CSP 6a / CSP 6i około 3,5 l/min wspiera oszczędny przepływ. Wybierz jeden wariant: sam wkład dla tulejki M22/24, adapter M24a do gwintu wewnętrznego lub M22i do zewnętrznego. Nie dokupuj, jeśli odpowiedni regulator jest już w wybranej armaturze. Źródło doboru: s. 47 | 1 szt. tylko gdy potrzebne; wariant według gwintu
|
Armatura, piloty i warianty regulatora strumienia są alternatywne. Nie kupuj wszystkich pozycji do jednego montażu.
Tabliczka znamionowa i instrukcja dostarczona z egzemplarzem rozstrzygają generację; radiowe opcje zależą od rocznika.
Zabezpieczenia, przewody i elementy nieobecne w potwierdzonych kartach dobiera Interex po sprawdzeniu instalacji.
Instrukcja montażu producenta (PL) · wersja 03.2025 · dobór dla SKU 2400-26513
Dobór i dokumentacja
CFX-U - CLAGE: pod punktem poboru, przyłącza do góry; G 3/8; ciśnieniowo albo bezciśnieniowo według armatury. Maks. 10 bar, dopływ ≤ 60°C, rezystywność wody ≥ 1000 Ωcm przy 15°C. Start 2 l/min, ograniczony przepływ maks. 5 l/min. Zasilanie 3~/PE 380–415 V. Nastawa 11 kW / 16 A: minimum 1,5 mm²; 13,5 kW / 19,5 A: minimum 2,5 mm². Przyłącze stałe z PE; zaciski maks. 6 mm².
Oryginalna karta: CFX-U - CLAGE — dane i formularz zakupu

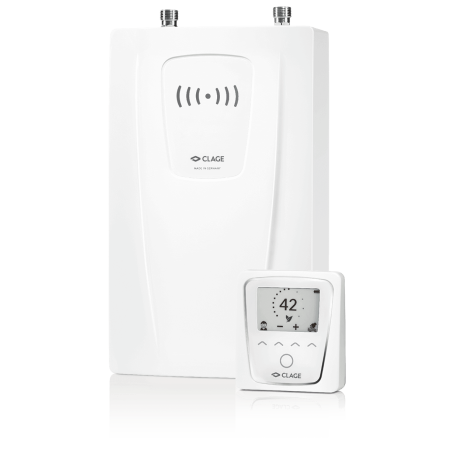

CFX-U - CLAGE
Dostępność: Dostępny
Czas wysyłki: 5 dni
Koszt wysyłki: od 42,00 zł
Numer katalogowy: 2400-26513
Kod EAN: 4010436265139
- Opis produktu
CFX-U - CLAGE - produkt CLAGE z katalogu Gesamtkatalog 2026.
Kompaktowy przepływowy e-podgrzewacz wody do kuchni
Rodzina produktu: Kompaktowy e-podgrzewacz wody CFX-U
- Numer katalogowy: 2400-26513
- EAN: 4010436265139
- Cena w sklepie: 2 135,00 zł netto, orientacyjnie 2 626,05 zł brutto.
Interex Katowice zapewnia dobór techniczny, sprzedaż, kompletację osprzętu oraz wsparcie montażowe i serwisowe.
| Nr artykułu | 2400-26513 |
| Moc znamionowa 1) (regulowana bezstopniowo przez MPS) przy 400 V [kW] | 11,0 |
| Dopuszczalne nadciśnienie robocze [MPa (bar)] | 1 (10) |
| Przyłącza wody (śrubowe) | G ⅜" |
| Pojemność ciepłej wody przy | 4,8 |
| Przepływ załączający [l/min] | 2 |
| Maksymalne natężenie przepływu 3) [l/min] | 5 |
| Prąd znamionowy przy 400 V [A] | 16 |
| Wymagany przekrój poprzeczny kabla [mm²] | 1,5 |
| Maksymalna temperatura wlotowa [ °C ] | 60 |
