Clage
Rodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji przepływowego ogrzewacza wody
DCX 13 Next - CLAGE · 3200-36313
DCX Next / DCX 13 Next 3200-36313: 400 V 3~/PE; 11 albo 13,5 kW: odpowiednio 16 albo 20 A i minimum 1,5 albo 2,5 mm². Przyłącza wodne G½, dopływ ≤70°C, korpus do 10 bar, rezystywność wody ≥1100 Ωcm przy 15°C. Start 1,5 l/min; 5 l/min. Nastawy 35/38/42/48/55°C. Przyłącze stałe z PE; minimum producenta nie zastępuje doboru przekroju i zabezpieczeń dla rzeczywistej instalacji.
W komplecie z urządzeniem
- Uchwyt ścienny, szablon, śruby/kołki, dystanse, uszczelnienia i elementy osłony wejścia kabla — wykorzystaj właściwe dla podłoża i przewodu.
- Fabryczne przyłącze zimnej wody z sitkiem/odcięciem i przyłącze ciepłej wody; nyple G½ oraz uszczelki połączeń ½ i ¾.
- Wewnętrzne zabezpieczenia STB/SDB i fabryczne elementy sterowania — nie są zakupem zewnętrznej grupy do zasobnika.
- Fabryczny ogranicznik przepływu 5 l/min.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieFabryczny zestaw przyłączy i mocowania | Uchwyt ścienny, szablon, śruby/kołki, tuleje dystansowe, nyple G½ i właściwe uszczelki; przyłącze zimnej wody z filtrem i odcięciem oraz przyłącze ciepłej wody. Połączenie ogrzewacz–fabryczne zawory: nakrętki ¾ cala z uszczelkami. Zestaw wykorzystaj przy standardowym montażu; drugiego kompletu nie trzeba kupować. Instrukcja urządzenia: s. 108, 111, 112 | 1 dostarczany komplet na ogrzewacz Dobierz z Interex |
| WymaganeArmatura oraz liczba punktów poboru | Standardowy układ ciśnieniowy może zasilać jeden lub kilka punktów. Wybierz odpowiednią armaturę i dostosuj przepływ do mocy; prawidłowej istniejącej armatury nie trzeba wymieniać. Tabela dopuszcza również układ otwarty, ale wtedy potrzebny jest pełny zgodny schemat i właściwa bateria bezciśnieniowa ze swobodnym wylotem — dobór Interex. Nie przypisano baterii C/M/zasobnika wyłącznie przez podobny gwint. Instrukcja urządzenia: s. 109, 110 | 1 właściwa armatura na punkt; liczba i schemat według instalacji Dobierz z Interex |
| WymaganeDopływ, odcięcie i przewody wody | Przyłącza instalacji G½, rozstaw standardowy 100 mm. Nyple ścienne mają wystawać 12–14 mm. Wykorzystaj fabryczne odcięcie dopływu z filtrem; zachowaj dostęp. Rury/połączenia dobierz do ciśnienia, temperatury i istniejących gwintów, prowadź bez naprężeń; urządzenie musi dać się odłączyć i serwisować. Standardowy filtr w przyłączu nie jest dodatkowym zakupem. Przy rurach z tworzyw instrukcja wymaga DIN 16893, seria 2; zgodność materiału i warunki instalacji potwierdza Interex. Instrukcja urządzenia: s. 109, 111, 112, 118 | 2 trasy wodne; długości i przejścia po pomiarze, 1 dostępne odcięcie Dobierz z Interex |
| WymaganeObwód, przewód i zabezpieczenia elektryczne | 400 V 3~/PE; 11 albo 13,5 kW: odpowiednio 16 albo 20 A i minimum 1,5 albo 2,5 mm². Stałe przyłącze i przewód ochronny PE; dobierz zabezpieczenie do wybranej mocy i rzeczywistej trasy przewodu. Wielobiegunowe rozłączanie ze szczeliną co najmniej 3 mm/biegun oraz ochrona wymagana w miejscu montażu. Nie podłączaj przez zwykłe gniazdo ani zasilacz. Typ zabezpieczenia, długości, przekrój i pomiary: dobór Interex. Przyłącze dolne: zaciski maks. 16 mm²; górne maks. 10 mm² według instrukcji i informacji OEM. Nie przenoś schematu jednofazowego L/N do tego urządzenia 3~/PE. Instrukcja urządzenia: s. 109, 114 | 1 właściwy obwód i punkt przyłącza; zabezpieczenia według obliczeń Dobierz z Interex |
| Przy tym wariancie instalacjiPriorytet obciążenia — przekaźnik 82250 | Przy współpracy z innymi odbiornikami trójfazowymi instrukcja przewiduje przekaźnik odciążający CLAGE 82250 na L2. Konfiguracja: pozycja zworki 1 według rozdziału elektrycznego. Układ oraz zabezpieczenia dobierz do całej instalacji. LAB 82260 z kart sklepu jest innym rozwiązaniem dla kompaktowego 11 kW i kuchenki — nie przypisano go do tej karty. Brak potwierdzonej karty 82250: dobór Interex. Instrukcja urządzenia: s. 114 | 1 właściwy przekaźnik tylko gdy potrzebny priorytet; dodatkowe elementy według obwodu Dobierz z Interex |
| WymaganeUszczelnienie wejścia kabla i montaż | Zastosuj dostarczaną osłonę przeciwbryzgową i tuleję wejścia przewodu według instrukcji; nie pozostawiaj nieosłoniętych otworów. Montaż na ścianie przyłączami w dół; alternatywa pozioma wyłącznie z przyłączami w lewo. Uchwyt i kotwy muszą odpowiadać podłożu. Fabryczne dystanse kompensują nierówności do 30 mm. Pomieszczenie bez mrozu, krótka trasa CWU i pełny dostęp serwisowy. Instrukcja urządzenia: s. 110, 111, 115 | Dostarczane elementy; inne kotwy tylko po ocenie podłoża Dobierz z Interex |
| Przy tym wariancie instalacjiNatynkowe rury w standardowym montażu | Przy rurach na powierzchni ściany wyjmij zaślepki, wykorzystaj przeloty obudowy i fabryczne złączki zgodnie z instrukcją. Zapewnij odcięcie na dopływie, dostęp do sitka i mocowanie rurociągu. Rozmiar i długości dodatkowych rur zależą od trasy; dobór Interex. Sam montaż natynkowy nie wymusza RDX3. Instrukcja urządzenia: s. 113, 118 | Materiały i długości tylko dla wybranego montażu natynkowego Dobierz z Interex |
| Przy tym wariancie instalacjiRDX3 — zmieniona lokalizacja przyłącza | Ramka RDX3 3200-36100 do szczególnych warunków montażu i kabla wychodzącego w innym miejscu za urządzeniem. Zawiera okablowanie i przedłużenia wodne. Stosuj jedną ramkę, usuń pierwotny uchwyt według instrukcji; skrzynka przyłączeniowa otworem w dół, wymagana gdy przewód nie sięga do urządzenia. Po zastosowaniu RDX3 ochrona spada z IP25 do IP24, trzeba to oznaczyć na tabliczce i uwzględnić przy wyborze miejsca. Źródło doboru: s. 1, 2, 3, 4 | 1 ramka tylko jeśli wymaga jej montaż lub wybrany UDX/VDX
|
| Przy tym wariancie instalacjiUDX — montaż podblatowy z wodą u góry | UDX 3200-34110 wyprowadza przyłącza G⅜ ponad urządzenie bez odwracania korpusu. Zestaw obejmuje dwa węże DN8/G½ 500 mm, redukcje ½→⅜, uszczelnienia, uchwyty i filtr schematu. Obowiązkowo połącz z osobną ramką RDX3; dobierz dalsze połączenia do armatury. Węże i filtr tego zestawu nie są trzecim osobnym zakupem. Źródło doboru: s. 1, 2 | 1 UDX + 1 RDX3, wyłącznie przy tym schemacie
|
| Przy tym wariancie instalacjiVDX — przesunięte lub zamienione króćce | VDX 3200-34120 do przesuniętych/zamienionych przyłączy, np. po innym podgrzewaczu. Wymaga osobnej ramki RDX3. Korzystaj z części zestawu (węże DN8/G½ 500 mm, uszczelnienia i filtr) zgodnie z jednym wariantem 5a albo 5b; nie sumuj obu alternatywnych schematów. Nie traktuj UDX i VDX jako obowiązkowego wspólnego zestawu. Źródło doboru: s. 1, 2 | 1 VDX + 1 RDX3, jeśli potrzebna adaptacja przyłączy
|
| WymaganeParametry wody, moc i uruchomienie | Sprawdź rezystywność ≥1100 Ωcm przy 15°C, ciśnienie do 10 bar i dopływ ≤70°C. Przed podaniem prądu przepłucz i całkowicie odpowietrz urządzenie; sprawdź szczelność. Przy uruchomieniu ustaw właściwą moc MPS i oznacz ją na tabliczce; maksymalną moc określa obwód, nie sama możliwość przełączenia. Start 1,5 l/min; 5 l/min. Przepływy mieszane przy ΔT28 K z tabeli nie oznaczają gwarantowanego przepływu gorącej wody w każdych warunkach. Instrukcja urządzenia: s. 109, 112, 116 | Kontrola i uruchomienie; reduktor/uzdatnianie tylko po ocenie wody Dobierz z Interex |
| Przy tym wariancie instalacjiOgraniczenie temperatury przy natrysku | DCX Next / DCX13 Next wymaga aktywacji blokady prysznicowej zworką w pozycji 1, po odłączeniu zasilania. Instrukcja PL wymaga temperatury poniżej 55°C; sprawdź ją pomiarem, bez przyjmowania samej nastawy 55°C za potwierdzenie. Przy źródle podgrzewającym, które może przekroczyć dopuszczoną temperaturę, potrzebne jest niezależne ograniczenie temperatury dopływu; zawór mieszający dobiera Interex. Funkcja ta wykorzystuje fabryczną elektronikę; nie wymaga kupna drugiego modułu. Instrukcja urządzenia: s. 117 | Konfiguracja każdego urządzenia zasilającego natrysk; zawór tylko według źródła Dobierz z Interex |
| OpcjonalnieBateria EKE i jedno źródło zasilania czujnika | EKE 1100-04235 to potwierdzona bateria ciśnieniowa do D-series dla zlewu. Tylko jeśli potrzebna jest nowa bateria: dwa węże G⅜, połączenie z G½ przez właściwe przejścia lub UDX. Mocowanie według rysunku EKE (blat >2–20 mm); zachowaj równowagę ciśnień zimnej i ciepłej wody oraz skierowanie czujnika. Elektronika wymaga osobno BBW 89516 (6 V, CRP2) albo SNG 89484 (sieć→6 V), wybierz jeden wariant. Zasilanie czujnika nie zasila ogrzewacza. Źródło doboru: s. 2, 3, 9, 10 | 1 EKE i 1 BBW albo 1 SNG tylko przy wyborze tej armatury
|
| OpcjonalnieSzafka z rewizją do D-series | Opcjonalna zabudowa: AP 3200-36032 natynkowa (77,2×73,1×14 cm) albo UP 3200-36039 podtynkowa (wysokość 77–90 cm, szerokość 74,8 cm, głębokość 15,6 cm). Katalog OEM potwierdza D-series. Wybierz jeden wariant po sprawdzeniu zabudowy, tras i dostępu do całego urządzenia; nie zasłaniaj dostępu do serwisu. Nie jest to akcesorium obowiązkowe. Źródło doboru: s. 49 | 0 albo 1 odpowiednia szafka; warianty alternatywne
|
| OpcjonalnieSłuchawka CXH do niewielkiej mocy | Jeśli potrzebna jest nowa słuchawka przy instalacji natrysku: CXH 0300-0086 jest przewidziana do małych mocy (aktualna strona OEM 6–13 kW). G½ z uszczelką; dobierz odpowiedni wąż i uchwyt do instalacji. Jej limit to 8 bar i 70°C, a ograniczenie prysznicowe ogrzewacza nadal obowiązuje. Przepływ wybierz z krzywych CXH i wydajności ogrzewacza, nie z samej średnicy przyłącza. Źródło doboru: s. 2, 3 | 0 albo 1 słuchawka; wąż i uchwyt tylko według potrzeby
|
| Serwis / wymianaSitko, armatura i przegląd | W przypadku spadku przepływu sprawdź perlator/głowicę oraz fabryczne sitko w przyłączu. Czyść po odłączeniu prądu i odcięciu wody, następnie odpowietrz przed ponownym zasileniem. Części wewnętrzne i uszczelnienia zamawia się po identyfikacji tabliczki/numeru seryjnego — dobór Interex, bez automatycznego dopasowania przypadkowego filtra z katalogu. Instrukcja zaleca przegląd części elektrycznych i hydraulicznych co trzy lata. Instrukcja urządzenia: s. 118 | Tylko według diagnostyki; brak domyślnego zakupu drugiego filtra Dobierz z Interex |
Karta dotyczy pełnego SKU i aktualnej opisanej generacji Next. Dla starszego egzemplarza lub zmienionej elektroniki dobór części po numerze seryjnym.
Ceny, jednostki, koszyk i warianty pozostają danymi natywnymi sklepu. Wielkości zakupu zależą od schematu i pomiarów; nie kupuj wszystkich wariantów równocześnie.
Grupy SG/SGU/SGM i naczynia do zasobników nie są przypisane jako obowiązkowe do ogrzewacza przepływowego.
Przekaźnik 82250, materiały obwodu oraz przejścia wody bez potwierdzonej dokładnej karty są opisane jako dobór Interex.
Dla DCX Next/DCX Next L brak potwierdzonego modułu Bluetooth w dokładnych materiałach — nie dołączono FX/FXE/FXS tylko na podstawie litery D.
Instrukcja montażu producenta (PL; alternatywna orientacja potwierdzona także EN) · wersja 10.2025 · dobór dla SKU 3200-36313
Dobór i dokumentacja
DCX Next / DCX 13 Next 3200-36313: 400 V 3~/PE; 11 albo 13,5 kW: odpowiednio 16 albo 20 A i minimum 1,5 albo 2,5 mm². Przyłącza wodne G½, dopływ ≤70°C, korpus do 10 bar, rezystywność wody ≥1100 Ωcm przy 15°C. Start 1,5 l/min; 5 l/min. Nastawy 35/38/42/48/55°C. Przyłącze stałe z PE; minimum producenta nie zastępuje doboru przekroju i zabezpieczeń dla rzeczywistej instalacji.
Oryginalna karta: DCX 13 Next - CLAGE — dane i formularz zakupu

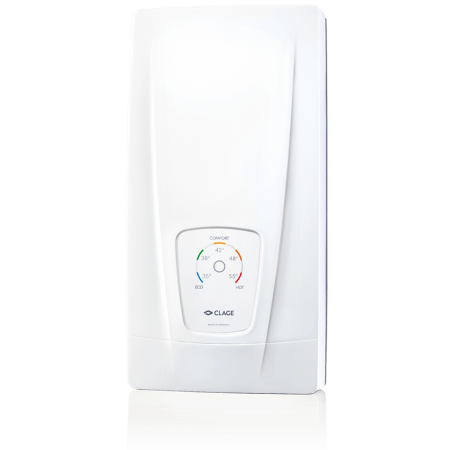

DCX 13 Next - CLAGE
Dostępność: Dostępny
Czas wysyłki: 5 dni
Koszt wysyłki: od 42,00 zł
Numer katalogowy: 3200-36313
Kod EAN: 4010436363132
- Opis produktu
DCX 13 Next - CLAGE - produkt CLAGE z katalogu Gesamtkatalog 2026.
Komfortowy przepływowy e-podgrzewacz wody do prysznica i wanny
Rodzina produktu: Komfortowy e-podgrzewacz wody DCX 13 Next
- Numer katalogowy: 3200-36313
- EAN: 4010436363132
- Cena w sklepie: 2 390,00 zł netto, orientacyjnie 2 939,70 zł brutto.
Interex Katowice zapewnia dobór techniczny, sprzedaż, kompletację osprzętu oraz wsparcie montażowe i serwisowe.
| Nr artykułu | 3200-36313 |
| Moc znamionowa 1) (regulowana bezstopniowo przez MPS) przy 400 V [kW] | 11,0 |
| Dopuszczalne ciśnienie robocze [MPa (bar)] 2) | 1 (10) |
| Przyłącza wody (śrubowe) | G ½" |
| Wydajność ciepłej wody przy Δt= 28K [l/min] | 5,6 |
| Przepływ załączający [l/min] | 1,5 |
| Maksymalne natężenie przepływu 4) [l/min] | 5,0 |
| Prąd znamionowy [A] | 16 |
| Prąd znamionowy przy 400 V [A] | 16 |
| Wymagany przekrój poprzeczny kabla [mm²] | 1,5 |
| Maksymalna temperatura wlotowa [ °C ] | 70 |
