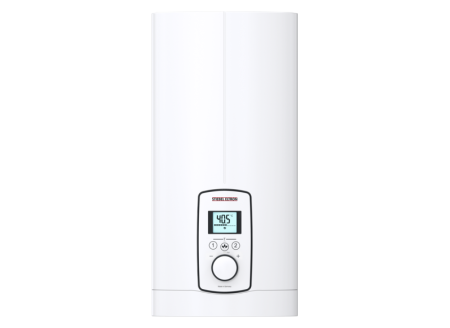

DEL 27 Plus - Stiebel Eltron

Zasilanie 400 V, 3/PE, przyłącze stałe. 27 kW; zabezpieczenie 40 A przy 400 V. Zapewnij odłączenie wszystkich biegunów z przerwą stykową minimum 3 mm oraz przewód ochronny PE. Przekrój, długość, sposób ułożenia przewodów i zabezpieczenia instalacji dobiera Interex do warunków; instrukcja nie ustanawia jednego uniwersalnego przekroju ani automatu B16 dla tych urządzeń.

1 obwód; przewody i zabezpieczenia po sprawdzeniu przydziału mocy

Przyłącza wody G1/2 zewnętrzne, rozstaw 100 mm. Wykorzystaj dostarczane złączki, trójnik CWU, 3-drożny zawór odcinający, uszczelki i sitko. Sitko jest wymagane do pracy, ale jest już w komplecie. Przepłucz przewody przed podłączeniem. Zaworu kulowego na zimnej wodzie nie używaj do regulowania przepływu.

2 przyłącza; rury, połączenia i uszczelnienie według trasy

Wymagane odpowiednie baterie ciśnieniowe; armatury bezciśnieniowe są niedozwolone. MEKD do kuchni lub MEBD do wanny/prysznica są opcjami dla instalacji natynkowej przy ogrzewaczu. Przy istniejących punktach poboru sprawdź przepływ i opory ich baterii.

Według liczby i rodzaju punktów; MEKD albo MEBD według zastosowania

• MEKD - Stiebel EltronKod sklepu: 205624
• MEBD - Stiebel EltronKod sklepu: 205623

Ciśnienie dopuszczalne urządzenia maks. 1 MPa (10 bar), przepływ załączenia >2,5 l/min. Dla projektowania przewodów producent zaleca uwzględnić spadek na urządzeniu 0,1 MPa. Zimna woda: stal ocynkowana, nierdzewna, miedź lub tworzywo; ciepła: stal nierdzewna, miedź lub tworzywo. Rury i połączenia muszą wytrzymać warunki awaryjne do 80°C przy 1 MPa. Weryfikuj ciśnienie dostępne na baterii po uwzględnieniu wszystkich oporów.

Dobór średnic i długości z przepływu; reduktor tylko gdy wymagają go warunki instalacji

Uchwyt ścienny i szablon są dostarczane. Kołki i wkręty trzeba dobrać do materiału i nośności ściany: dwa punkty uchwytu. Przy elastycznych przyłączach wymagany dodatkowy wkręt tylnej ścianki. Pomieszczenie bez ryzyka zamarzania; wolne odstępy min. 50 mm po bokach i 30 mm nad/pod urządzeniem.

1 komplet kołków/wkrętów; dodatkowe mocowanie przy elastycznych połączeniach

Przy instalacji natynkowej dobierz zatyczki G1/2 z uszczelkami do zamknięcia przyłączy podtynkowych oraz elementy prowadzące. Zalecana armatura OEM dostarcza zaślepki; przy innej armaturze zamawia się je dodatkowo. Do Cu12 możliwe przyłącze lutowane, do innych systemów właściwe złączki zaprasowywane; nie zamawiaj przypadkowej części zamiennej „do DHE” jako kompletnego zestawu. Ten wariant zmienia ochronę na IP24.

1 właściwy zestaw natynkowy; uwzględnij elementy dostarczane z armaturą

Gdy przyłącza mają być wyprowadzone nad urządzeniem, potrzebny jest wskazany przez producenta zestaw rurek do montażu pod punktem poboru, z końcówkami G3/8 zewnętrznymi. Porównaj gwinty baterii i dokładny zestaw. Obrócenie pokrywy/panelu poprawia obsługę, ale nie oznacza odwracania korpusu ogrzewacza.

1 zestaw tylko przy tym układzie przyłączy

Przy nietypowym wyprowadzeniu przewodu elektrycznego dobierz uniwersalną ramę z przyłączami elektrycznymi. Gdy urządzenie trzeba przesunąć w dół względem wody do 90 mm, dobierz zestaw przesunięcia. To alternatywy uzależnione od wymiarów instalacji; rama nie służy do montażu poziomego.

1 właściwy zestaw po pomiarze; nie kupuj ramy drugi raz, jeżeli zawiera ją zestaw

Przy zimnej wodzie z lewej i CWU z prawej po ogrzewaczu gazowym wymagany jest odpowiedni zestaw zamiany przyłączy. Przy starych wtykowych przyłączach DHB — zestaw złączy wtykowych. Interex sprawdza generację i wymiary; tych dwóch układów nie łączy się automatycznie w jeden zakup.

1 zestaw odpowiedni do zastanego układu

Jeżeli przydział mocy i równoczesna praca innych urządzeń wymagają priorytetu, instrukcja przewiduje LR 1-A w rozdzielnicy. Potrzebny również dobrany stycznik drugiego odbiornika i przewody sterujące. Przekaźnik steruje odłączeniem drugiego urządzenia w czasie poboru CWU. Podłącz fazę do zacisku oznaczonego symbolem priorytetu (schemat), a nie dowolnej fazy. Przy wymianie ogrzewacza instrukcja wymaga wymiany również przekaźnika i stycznika drugiego urządzenia.

1 LR 1-A + 1 stycznik drugiego odbiornika, tylko przy instalacji z priorytetem

• LR 1-A - przekaźnik priorytetu do ogrzewaczy przepływowych i ogrzewania elektrycznego - Stiebel EltronKod sklepu: 1786

Gdy zasila go woda z solarów, pompy lub zasobnika, sprawdź temperaturę. Limit dla dogrzewania wynosi 55°C; 70°C odnosi się do krótkotrwałej dezynfekcji, nie ciągłego dogrzewania. Przy ryzyku przekroczenia temperatury zasilania albo limitu ochrony przed poparzeniem potrzebna centralna armatura termostatyczna PRZED ogrzewaczem, dobrana do przepływu i ciśnienia.

1 mieszacz na zasilaniu, gdy wymagają tego temperatura i układ

Przy zasilaniu prysznica wewnętrzny limit ustaw maks. 55°C; dla użytkowników wrażliwych dobierz niższą wartość. Przed włączeniem napięcia odpowietrz instalację przez punkty poboru, sprawdź szczelność i aktywuj fabrycznie nieaktywny wyłącznik bezpieczeństwa zgodnie z instrukcją. Zworka ochrony należy do urządzenia; nie jest dodatkową częścią do zakupu.

Nastawa i uruchomienie przez Interex; bez dodatkowego zakupu zworek

Fabryczna moc tego wariantu: 27 kW. Ten wariant nie jest urządzeniem przełączanym 18/21/24 kW; nie zmieniaj mocy przez opis innego modelu. Wymagana oporność właściwa wody przy 15°C ≥900 Ωcm (przewodność ≤1111 µS/cm). Porównaj z danymi miejscowej wody i tabliczką urządzenia.

Sprawdzenie tabliczki, wody i zasilania; istniejące wyposażenie

Sitko zimnej wody jest dostarczane. Zapewnij do niego dostęp i czyść po odłączeniu zasilania oraz zamknięciu dopływu wody. Części zamiennych, grzałek, elektroniki i uszczelek nie dodajemy do nowej instalacji bez wskazanej potrzeby; zamienniki dobiera się z numeru urządzenia i pozycji w wykazie.

Wykorzystaj fabryczne sitko; części dopiero po diagnostyce

Jeżeli potrzebne sterowanie zdalne, instrukcja wskazuje FFB 4 Set EU (238930): pilot z baterią, uchwyt z taśmą i moduł radiowy. Nowy ogrzewacz nie ma tego zestawu w zakresie dostawy. Moduł montuje się w urządzeniu i następnie paruje pilota. Sam FFB 4 EU nie zawiera modułu, więc nie jest pełnym zamiennikiem zestawu dla urządzenia bez radia.

1 FFB 4 Set EU tylko przy wybranym sterowaniu zdalnym

• FFB 4 Set EU - Stiebel EltronKod sklepu: 238930

Dozwolony obrót korpusu 90° w lewo, przyłącza wody po prawej, bezpośrednio na ścianie. Bez ramy uniwersalnej, odwróconej pokrywy i przesunięcia płytek. Wykonaj wskazany w instrukcji otwór odpływu 5–6 mm w pokrywie i dodatkowe mocowanie tylnej ścianki. Ochrona IP24. Pokrywy z tym otworem nie wolno później użyć w montażu pionowym.

Dodatkowy wkręt i przygotowanie obudowy tylko przy tym wariancie
