Clage
Rodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji przepływowego ogrzewacza wody
DEX Next - CLAGE · 3200-36400
DEX Next 3200-36400: 400 V 3~/PE; 18/21/24/27 kW: odpowiednio 26/30/35/39 A i minimum 4/4/6/6 mm². Przyłącza wodne G½, dopływ ≤70°C, korpus do 10 bar, rezystywność wody ≥1100 Ωcm przy 15°C. Start 1,5 l/min; 8 l/min. Nastawy 20–60°C. Przyłącze stałe z PE; minimum producenta nie zastępuje doboru przekroju i zabezpieczeń dla rzeczywistej instalacji.
W komplecie z urządzeniem
- Uchwyt ścienny, szablon, śruby/kołki, dystanse, uszczelnienia i elementy osłony wejścia kabla — wykorzystaj właściwe dla podłoża i przewodu.
- Fabryczne przyłącze zimnej wody z sitkiem/odcięciem i przyłącze ciepłej wody; nyple G½ oraz uszczelki połączeń ½ i ¾.
- Wewnętrzne zabezpieczenia STB/SDB i fabryczne elementy sterowania — nie są zakupem zewnętrznej grupy do zasobnika.
- Fabryczny ogranicznik przepływu 8 l/min.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieFabryczny zestaw przyłączy i mocowania | Uchwyt ścienny, szablon, śruby/kołki, tuleje dystansowe, nyple G½ i właściwe uszczelki; przyłącze zimnej wody z filtrem i odcięciem oraz przyłącze ciepłej wody. Połączenie ogrzewacz–fabryczne zawory: nakrętki ¾ cala z uszczelkami. Zestaw wykorzystaj przy standardowym montażu; drugiego kompletu nie trzeba kupować. Instrukcja urządzenia: s. 126, 129, 130 | 1 dostarczany komplet na ogrzewacz Dobierz z Interex |
| WymaganeArmatura oraz liczba punktów poboru | Standardowy układ ciśnieniowy może zasilać jeden lub kilka punktów. Wybierz odpowiednią armaturę i dostosuj przepływ do mocy; prawidłowej istniejącej armatury nie trzeba wymieniać. Tabela dopuszcza również układ otwarty, ale wtedy potrzebny jest pełny zgodny schemat i właściwa bateria bezciśnieniowa ze swobodnym wylotem — dobór Interex. Nie przypisano baterii C/M/zasobnika wyłącznie przez podobny gwint. Instrukcja urządzenia: s. 127, 128 | 1 właściwa armatura na punkt; liczba i schemat według instalacji Dobierz z Interex |
| WymaganeDopływ, odcięcie i przewody wody | Przyłącza instalacji G½, rozstaw standardowy 100 mm. Nyple ścienne mają wystawać 12–14 mm. Wykorzystaj fabryczne odcięcie dopływu z filtrem; zachowaj dostęp. Rury/połączenia dobierz do ciśnienia, temperatury i istniejących gwintów, prowadź bez naprężeń; urządzenie musi dać się odłączyć i serwisować. Standardowy filtr w przyłączu nie jest dodatkowym zakupem. Przy rurach z tworzyw instrukcja wymaga DIN 16893, seria 2; zgodność materiału i warunki instalacji potwierdza Interex. Instrukcja urządzenia: s. 127, 129, 130, 136 | 2 trasy wodne; długości i przejścia po pomiarze, 1 dostępne odcięcie Dobierz z Interex |
| WymaganeObwód, przewód i zabezpieczenia elektryczne | 400 V 3~/PE; 18/21/24/27 kW: odpowiednio 26/30/35/39 A i minimum 4/4/6/6 mm². Stałe przyłącze i przewód ochronny PE; dobierz zabezpieczenie do wybranej mocy i rzeczywistej trasy przewodu. Wielobiegunowe rozłączanie ze szczeliną co najmniej 3 mm/biegun oraz ochrona wymagana w miejscu montażu. Nie podłączaj przez zwykłe gniazdo ani zasilacz. Typ zabezpieczenia, długości, przekrój i pomiary: dobór Interex. Przyłącze dolne: zaciski maks. 16 mm²; górne maks. 10 mm² według instrukcji i informacji OEM. Nie przenoś schematu jednofazowego L/N do tego urządzenia 3~/PE. Instrukcja urządzenia: s. 127, 132 | 1 właściwy obwód i punkt przyłącza; zabezpieczenia według obliczeń Dobierz z Interex |
| Przy tym wariancie instalacjiPriorytet obciążenia — przekaźnik 82250 | Przy współpracy z innymi odbiornikami trójfazowymi instrukcja przewiduje przekaźnik odciążający CLAGE 82250 na L2. Konfiguracja: menu 0/1/2; najpierw 1, po sprawdzeniu małej mocy ewentualnie 2 oraz blokada funkcji. Układ oraz zabezpieczenia dobierz do całej instalacji. LAB 82260 z kart sklepu jest innym rozwiązaniem dla kompaktowego 11 kW i kuchenki — nie przypisano go do tej karty. Brak potwierdzonej karty 82250: dobór Interex. Instrukcja urządzenia: s. 132 | 1 właściwy przekaźnik tylko gdy potrzebny priorytet; dodatkowe elementy według obwodu Dobierz z Interex |
| WymaganeUszczelnienie wejścia kabla i montaż | Zastosuj dostarczaną osłonę przeciwbryzgową i tuleję wejścia przewodu według instrukcji; nie pozostawiaj nieosłoniętych otworów. Montaż na ścianie przyłączami w dół; alternatywa pozioma wyłącznie z przyłączami w lewo. Uchwyt i kotwy muszą odpowiadać podłożu. Fabryczne dystanse kompensują nierówności do 30 mm. Pomieszczenie bez mrozu, krótka trasa CWU i pełny dostęp serwisowy. Instrukcja urządzenia: s. 128, 129, 133 | Dostarczane elementy; inne kotwy tylko po ocenie podłoża Dobierz z Interex |
| Przy tym wariancie instalacjiNatynkowe rury w standardowym montażu | Przy rurach na powierzchni ściany wyjmij zaślepki, wykorzystaj przeloty obudowy i fabryczne złączki zgodnie z instrukcją. Zapewnij odcięcie na dopływie, dostęp do sitka i mocowanie rurociągu. Rozmiar i długości dodatkowych rur zależą od trasy; dobór Interex. Sam montaż natynkowy nie wymusza RDX3. Instrukcja urządzenia: s. 131, 136 | Materiały i długości tylko dla wybranego montażu natynkowego Dobierz z Interex |
| Przy tym wariancie instalacjiRDX3 — zmieniona lokalizacja przyłącza | Ramka RDX3 3200-36100 do szczególnych warunków montażu i kabla wychodzącego w innym miejscu za urządzeniem. Zawiera okablowanie i przedłużenia wodne. Stosuj jedną ramkę, usuń pierwotny uchwyt według instrukcji; skrzynka przyłączeniowa otworem w dół, wymagana gdy przewód nie sięga do urządzenia. Po zastosowaniu RDX3 ochrona spada z IP25 do IP24, trzeba to oznaczyć na tabliczce i uwzględnić przy wyborze miejsca. Źródło doboru: s. 1, 2, 3, 4 | 1 ramka tylko jeśli wymaga jej montaż lub wybrany UDX/VDX
|
| Przy tym wariancie instalacjiUDX — montaż podblatowy z wodą u góry | UDX 3200-34110 wyprowadza przyłącza G⅜ ponad urządzenie bez odwracania korpusu. Zestaw obejmuje dwa węże DN8/G½ 500 mm, redukcje ½→⅜, uszczelnienia, uchwyty i filtr schematu. Obowiązkowo połącz z osobną ramką RDX3; dobierz dalsze połączenia do armatury. Węże i filtr tego zestawu nie są trzecim osobnym zakupem. Źródło doboru: s. 1, 2 | 1 UDX + 1 RDX3, wyłącznie przy tym schemacie
|
| Przy tym wariancie instalacjiVDX — przesunięte lub zamienione króćce | VDX 3200-34120 do przesuniętych/zamienionych przyłączy, np. po innym podgrzewaczu. Wymaga osobnej ramki RDX3. Korzystaj z części zestawu (węże DN8/G½ 500 mm, uszczelnienia i filtr) zgodnie z jednym wariantem 5a albo 5b; nie sumuj obu alternatywnych schematów. Nie traktuj UDX i VDX jako obowiązkowego wspólnego zestawu. Źródło doboru: s. 1, 2 | 1 VDX + 1 RDX3, jeśli potrzebna adaptacja przyłączy
|
| WymaganeParametry wody, moc i uruchomienie | Sprawdź rezystywność ≥1100 Ωcm przy 15°C, ciśnienie do 10 bar i dopływ ≤70°C. Przed podaniem prądu przepłucz i całkowicie odpowietrz urządzenie; sprawdź szczelność. Przy uruchomieniu ustaw właściwą moc MPS i oznacz ją na tabliczce; maksymalną moc określa obwód, nie sama możliwość przełączenia. Start 1,5 l/min; 8 l/min. Przepływy mieszane przy ΔT28 K z tabeli nie oznaczają gwarantowanego przepływu gorącej wody w każdych warunkach. Instrukcja urządzenia: s. 127, 130, 134 | Kontrola i uruchomienie; reduktor/uzdatnianie tylko po ocenie wody Dobierz z Interex |
| Przy tym wariancie instalacjiOgraniczenie temperatury przy natrysku | Ustaw limit maksymalnie 55°C i aktywuj blokadę sprzętową według instrukcji urządzenia, po odłączeniu zasilania. Wstępnie podgrzaną wodę także ogranicz do 55°C. Przy źródle podgrzewającym, które może przekroczyć dopuszczoną temperaturę, potrzebne jest niezależne ograniczenie temperatury dopływu; zawór mieszający dobiera Interex. Funkcja ta wykorzystuje fabryczną elektronikę; nie wymaga kupna drugiego modułu. Instrukcja urządzenia: s. 135 | Konfiguracja każdego urządzenia zasilającego natrysk; zawór tylko według źródła Dobierz z Interex |
| OpcjonalnieBateria EKE i jedno źródło zasilania czujnika | EKE 1100-04235 to potwierdzona bateria ciśnieniowa do D-series dla zlewu. Tylko jeśli potrzebna jest nowa bateria: dwa węże G⅜, połączenie z G½ przez właściwe przejścia lub UDX. Mocowanie według rysunku EKE (blat >2–20 mm); zachowaj równowagę ciśnień zimnej i ciepłej wody oraz skierowanie czujnika. Elektronika wymaga osobno BBW 89516 (6 V, CRP2) albo SNG 89484 (sieć→6 V), wybierz jeden wariant. Zasilanie czujnika nie zasila ogrzewacza. Źródło doboru: s. 2, 3, 9, 10 | 1 EKE i 1 BBW albo 1 SNG tylko przy wyborze tej armatury
|
| OpcjonalnieSzafka z rewizją do D-series | Opcjonalna zabudowa: AP 3200-36032 natynkowa (77,2×73,1×14 cm) albo UP 3200-36039 podtynkowa (wysokość 77–90 cm, szerokość 74,8 cm, głębokość 15,6 cm). Katalog OEM potwierdza D-series. Wybierz jeden wariant po sprawdzeniu zabudowy, tras i dostępu do całego urządzenia; nie zasłaniaj dostępu do serwisu. Nie jest to akcesorium obowiązkowe. Źródło doboru: s. 49 | 0 albo 1 odpowiednia szafka; warianty alternatywne
|
| OpcjonalnieBluetooth — zestaw albo sam adapter M,D | Dla aktualnej generacji D od rocznika 2021 wybierz jedną opcję: FXS3 (D,M) 3200-34020 (FX3+adapter), FXS Next (M,D) 3200-34025 (FX Next+adapter) albo FXE3 (D,M) 3200-34022 do aplikacji i ewentualnego osobnego pilota. Sam FX3/FX Next wymaga już zainstalowanego adaptera. Nie kupuj drugiego adaptera razem z zestawem. Adapter C i stary FX 2400-26090 nie są automatycznie zgodne z tą generacją Next. FX3 IP20/AAA; FX Next IP24/AA, oba montuj w miejscu chronionym przed wilgocią i sprawdź zasięg. Źródło doboru: s. 1, 2, 3, 4, 5 | 0 albo 1 wybrany zestaw; ewentualnie 1 adapter + 1 pilot
|
| OpcjonalnieDeszczownica CXK i ewentualne ramię | CXK 0300-00880 dla D-series, G½, Ø250 mm. Limit głowicy 8 bar i 55°C jest niższy niż granica korpusu ogrzewacza. Podłącz do odpowiedniego wyjścia sufitowego albo zastosuj CXKA 0300-00890, ramię 40 cm do przyłącza ściennego G½, gdy wymaga tego trasa. Przepływ do 10 l/min z krzywej nie oznacza, że każda moc i temperatura ogrzewacza zapewnia 10 l/min; sprawdź bilans instalacji. Źródło doboru: s. 2, 3 | 0 albo 1 głowica; 1 ramię tylko przy potrzebnym wyjściu ściennym
|
| Serwis / wymianaSitko, armatura i przegląd | W przypadku spadku przepływu sprawdź perlator/głowicę oraz fabryczne sitko w przyłączu. Czyść po odłączeniu prądu i odcięciu wody, następnie odpowietrz przed ponownym zasileniem. Części wewnętrzne i uszczelnienia zamawia się po identyfikacji tabliczki/numeru seryjnego — dobór Interex, bez automatycznego dopasowania przypadkowego filtra z katalogu. Instrukcja zaleca przegląd części elektrycznych i hydraulicznych co trzy lata. Instrukcja urządzenia: s. 136 | Tylko według diagnostyki; brak domyślnego zakupu drugiego filtra Dobierz z Interex |
Karta dotyczy pełnego SKU i aktualnej opisanej generacji Next. Dla starszego egzemplarza lub zmienionej elektroniki dobór części po numerze seryjnym.
Ceny, jednostki, koszyk i warianty pozostają danymi natywnymi sklepu. Wielkości zakupu zależą od schematu i pomiarów; nie kupuj wszystkich wariantów równocześnie.
Grupy SG/SGU/SGM i naczynia do zasobników nie są przypisane jako obowiązkowe do ogrzewacza przepływowego.
Przekaźnik 82250, materiały obwodu oraz przejścia wody bez potwierdzonej dokładnej karty są opisane jako dobór Interex.
Instrukcja montażu producenta (PL; alternatywna orientacja potwierdzona także EN) · wersja 09.2025 · dobór dla SKU 3200-36400
Dobór i dokumentacja
DEX Next 3200-36400: 400 V 3~/PE; 18/21/24/27 kW: odpowiednio 26/30/35/39 A i minimum 4/4/6/6 mm². Przyłącza wodne G½, dopływ ≤70°C, korpus do 10 bar, rezystywność wody ≥1100 Ωcm przy 15°C. Start 1,5 l/min; 8 l/min. Nastawy 20–60°C. Przyłącze stałe z PE; minimum producenta nie zastępuje doboru przekroju i zabezpieczeń dla rzeczywistej instalacji.
Oryginalna karta: DEX Next - CLAGE — dane i formularz zakupu

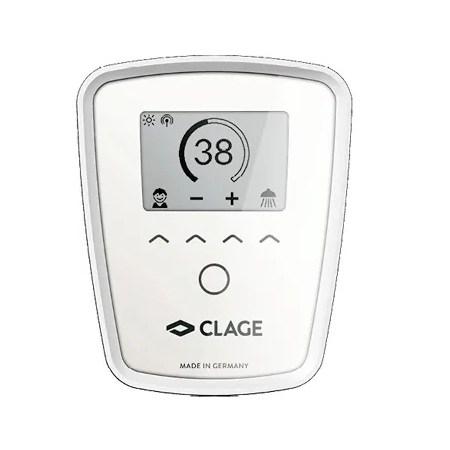

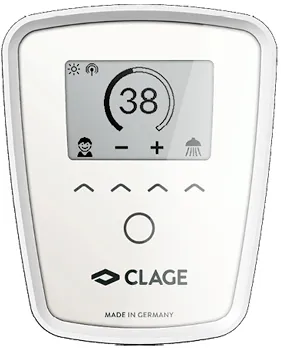

DEX Next - CLAGE
Dostępność: Dostępny
Czas wysyłki: 5 dni
Koszt wysyłki: od 42,00 zł
Numer katalogowy: 3200-36400
Kod EAN: 4010436364009
Stan produktu: Nowy
Regulacja temperatury: elektroniczna, w zakresie od 20 do 60°C
Klasa energetyczna: A
Maks.temperatura wody wyjściowa: 60°C
Przepływ włączeniowy: 1.5 l/min
Napięcie znamionowe: 400 V / 3L/PE
Podłączenie elektryczne: 3L/PE
Moc ogrzewacza wody: 18 kW / 21 kW / 24 kW / 27 kW
Prąd znamionowy: 25/30/35/39 A dla napięcia 400 V w zależności od wybranej mocy w trakcie instalacji
Gwarancja na usługę montażu Interex Katowice: 5 lat
Gwarancja producenta: 12 miesięcy
Instrukcja obsługi i montażu: instrukcja obsługi i montażu
Kompetencje Interex Katowice: Autoryzowany partner handlowy Serwis gwarancyjny i pogwarancyjny
Bezpieczeństwo i spokój dzięki naszemu doświadczeniu
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
Bezpieczeństwo i spokój dzięki naszemu doświadczeniu
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
- Opis produktu
- Optymalizacja zarządzania energią
- Optymalizacja zużycia wody i energii
- Protokół montażu przepływowego ogrzewacza wody
- Akcesoria (1)
- Klipy filmowe (1)

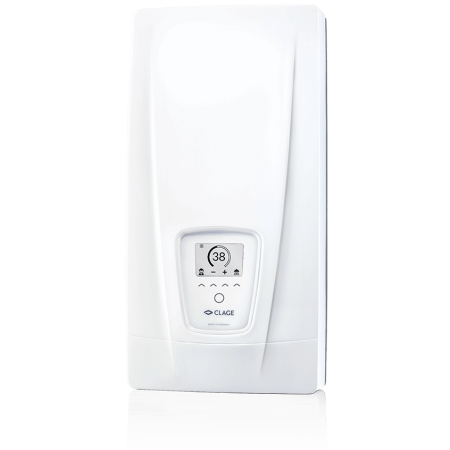

DEX Next - CLAGE - produkt CLAGE z katalogu Gesamtkatalog 2026.
Komfortowy przepływowy e-podgrzewacz wody do prysznica i wanny
Rodzina produktu: Komfortowy e-podgrzewacz wody DEX Next
- Numer katalogowy: 3200-36400
- EAN: 4010436364009
- Cena w sklepie: 3 180,00 zł netto, orientacyjnie 3 911,40 zł brutto.
Interex Katowice zapewnia dobór techniczny, sprzedaż, kompletację osprzętu oraz wsparcie montażowe i serwisowe.
| Nr artykułu | 3200-36400 |
| Moc znamionowa 1) (regulowana bezstopniowo przez MPS) przy 400 V [kW] | 18 |
| Dopuszczalne ciśnienie robocze [MPa (bar)] 2) | 1 (10) |
| Przyłącza wody (śrubowe) | G ½" |
| Wydajność ciepłej wody przy Δt= 28K [l/min] | 9,2 |
| Przepływ załączający [l/min] | 1,5 |
| Maksymalne natężenie przepływu 4) [l/min] | 8,0 |
| Prąd znamionowy przy 400 V [A] | 26 |
| Wymagany przekrój poprzeczny kabla [mm²] | 4,0 |
| Maksymalna temperatura wlotowa [ °C ] | 70 |
Informacje handlowe
które pozwalają na kontrolowanie pracy urządzeń elektrycznych jednofazowych i trójfazowych, np.:
- drugiego ogrzewacza wody do 40kW mocy
- pieców akumulacyjnych do łącznej mocy 40kW
natomiast tylko profesjonalna optymalizacja kosztów zużycia energii i wody jest w stanie zredukować rachunki za ciepłą wodę użytkową nawet o 50%. Optymalizację można przeprowadzić z elektronicznymi ogrzewaczami wody Stiebel Eltron w czasie montażu urządzenia lub w trakcie eksploatacji - zdecydowanie zalecam z doświadczenia - pomoc i wsparcie techniczne dla naszych klientów - Mariusz Czapnik - tel 602551555.
✅Zainstaluj urządzenie możliwie najbliżej wanny prysznica, zlewozmywaka, umywalki.
✅Zainstaluj produkty niskiego zużycia wody.
- prysznic - 6 do 8l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
- umywalka - 1.5 do 3l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
- zlewozmywak - 3 do 6l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
- wanna 8l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
|
Tabela
optymalnej i ekonomicznej eksploatacji przepływowych ogrzewaczy wody Redukcja rachunków za ciepłą wodę użytkową nawet o 50%. |
|||||
|
Temperatura
wody zimnej na dopływie do ogrzewacza |
Temperatura wody ciepłej ustawianej przez Użytkownika na ogrzewaczu |
Przepływ wody przez punkt poboru ( kran, prysznik, bateria wannowa ) | Moc potrzebna do produkcji CWU |
Uwagi | |
Zlewozmywak |
1°C 7°C
15°C
|
45°C 45°C 45°C |
5 litrów / min 5 litrów / min 5 litrów / min |
15,4 kW 13,3 kW 10,5 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
Zlewozmywak |
1°C 7°C
15°C
|
45°C
45°C 45°C |
7 litrów / min 7 litrów / min 7 litrów / min |
21,5 kW
18,6 kW 14,7 kW |
nie zalecane nie zalecane nie zalecane |
Umywalka |
1°C
7°C
15°C
|
38°C 38°C 38°C |
3 litry / min 3 litry / min 3 litry / min |
7,7 kW
6,5 kW 4,8 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
|
Umywalka |
1°C
7°C
15°C
|
38°C
38°C38°C |
7 litrów / min
7 litrów / min 7 litrów / min |
18,1 kW
15,1 kW 11,2 kW |
nie zalecane nie zalecane nie zalecane |
|
Prysznic |
1°C 7°C
15°C
|
38°C 38°C 38°C |
6 litrów / min 6 litrów / min 6 litrów / min |
15,5 kW
13,0 kW 9,6 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
Prysznic |
1°C 7°C
15°C
|
38°C 38°C 38°C |
8 litrów / min 8 litrów / min 8 litrów / min |
20,7 kW 17,3 kW 12,8 kW |
nie zalecane nie zalecane nie zalecane |
|
Prysznic deszczownica |
1°C 7°C
15°C
|
40°C 40°C 40°C |
8 litrów / min 8 litrów / min 8 litrów / min |
21,8 kW
18,4 kW 14,0 kW |
|
|
Wanna
|
1°C 7°C
15°C
|
42°C 42°C 42°C |
8 litrów / min 8 litrów / min 8 litrów / min |
22,9 kW
19,5 kW 15,1 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
|
|
|||||
