DFX Next przepływowy ogrzewacz wody18 / 21 /24 / 27 kW - Clage
CLAGE DFX Next; natywny SKU 36500, OEM 3200-36500 potwierdzony typem i EAN. 400 V 3~/PE, MPS 18/21/24/27 kW, minima 4/4/6/6 mm². Pilot FX Next, Bluetooth i WLAN w komplecie; pierwsze uruchomienie i nastawa MPS przez dostarczony pilot. Do 10 bar, G½, dopływ ≤ 70°C, ≥1100 Ωcm, normalnie 20–60°C. Osprzęt do punktów poboru i montażu według kompletacji Interex; nie dokupuj FXE/FXS.
Wybierz model i akcesoria Dane i dokumentyRodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji przepływowego ogrzewacza wody
DFX Next przepływowy ogrzewacz wody18 / 21 /24 / 27 kW - Clage · 36500
Prysznic: nastawa oraz podgrzany dopływ do 55°C. MPS dobiera się do obwodu; minima 4/4/6/6 mm² przy 400 V. FX Next i radio są w komplecie.
W komplecie z urządzeniem

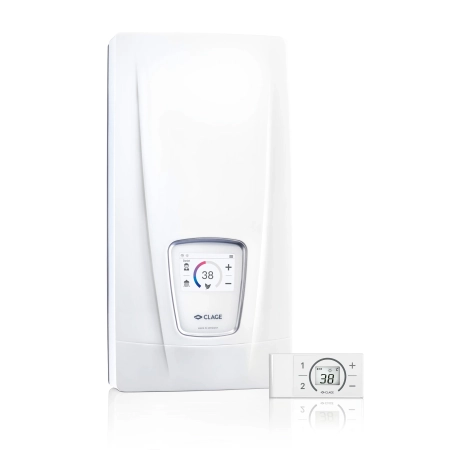

- Ogrzewacz DFX Next, standardowy uchwyt/mocowanie, szablon, uszczelki/przyłącza z sitkiem dopływu oraz pilot FX Next 3200-34023 z uchwytem i dwiema bateriami AA. WLAN i Bluetooth są zintegrowane z urządzeniem. Przepływem steruje SERVO: nie dokładaj stałego regulatora D z DBX/DLX. Nie doliczaj adapterów FXE/FXS, drugiego filtra ani pilota do standardowego kompletu.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieDFX Next z pilotem FX Next i standardowym mocowaniem | Ogrzewacz DFX Next, standardowy uchwyt/mocowanie, szablon, uszczelki/przyłącza z sitkiem dopływu oraz pilot FX Next 3200-34023 z uchwytem i dwiema bateriami AA. WLAN i Bluetooth są zintegrowane z urządzeniem. Przepływem steruje SERVO: nie dokładaj stałego regulatora D z DBX/DLX. Nie doliczaj adapterów FXE/FXS, drugiego filtra ani pilota do standardowego kompletu. Instrukcja urządzenia: s. 148, 154, 159, 162, 163, 166 | 1 fabryczny komplet + 1 pilot w dostawie Dobierz z Interex |
| WymaganeObwód 400 V i wybór mocy MPS | DFX Next 3200-36500: MPS 18/21/24/27 kW przy 400 V 3~/PE (L1,L2,L3,PE). Prądy odpowiednio 26/30/35/39 A; minima przewodu 4/4/6/6 mm². Przyłącze stałe, PE oraz odłączenie wszystkich biegunów ≥3 mm. Doprowadzenie od góry maks. 10 mm² zgodnie z instrukcją; wprowadzenie/szczelność przewodu według schematu. Moc MPS przy uruchomieniu musi odpowiadać faktycznie dobranemu obwodowi i mocy przyłącza, nigdy tylko maksymalnej mocy w nazwie. Dobór zabezpieczeń i trasy Interex. Instrukcja urządzenia: s. 160, 165, 166, 167 | 1 właściwy obwód; 1 potwierdzona nastawa MPS Dobierz z Interex |
| WymaganeDopływ, miejsce montażu i wydajność | Standardowo ściennie z wodą w dół, złącza G½ i dostęp serwisowy. Do 10 bar, dopływ ≤ 70°C, woda ≥1100 Ωcm przy 15°C, start 1,5 l/min. SERVO reguluje maksymalny przepływ według dopływu, nastawy i mocy. Zakres normalny 20–60°C; funkcja higieniczna 70°C nie jest temperaturą użytkową prysznica. Jeśli urządzenie zasila prysznic, blokada do 55°C i dopływ podgrzany ograniczony przed urządzeniem do 55°C. Rury, odcięcie, ciśnienie i ewentualny reduktor wg rzeczywistej instalacji. Instrukcja urządzenia: s. 160, 161, 162, 163, 168 | 1 prawidłowy dopływ i mocowanie Dobierz z Interex |
| WymaganeArmatura i przyłączenie punktów poboru | Zapewnij właściwą istniejącą lub nową armaturę ciśnieniową i przewody ciepłej/zimnej wody. G½ na ogrzewaczu; przejścia do przewodów G⅜ wybranej baterii, długości rur, odcięcie i izolację dobiera Interex do liczby punktów i strat ciśnienia. Urządzenie dopuszcza również układ otwarty, lecz wymaga on osobnego schematu i zgodnej armatury; opisane poniżej baterie z C/EKE są zamknięte. Nie dodawaj grupy bezpieczeństwa przeznaczonej dla zasobnika. Instrukcja urządzenia: s. 160, 161, 162, 163 | armatura wg punktów; istniejącą zgodną można wykorzystać Dobierz z Interex |
| Przy tym wariancie instalacjiEKE — alternatywna bateria kuchenna | EKE 1100-04235 jest armaturą ciśnieniową do serii D/I, ma dwa elastyczne przewody G⅜ i sterowanie sensorowe. Można wybrać jedną zamiast istniejącej baterii kuchennej. Fabryczne 11 l/min przy 3 bar nie jest gwarancją przepływu ogrzewacza: skontroluj dostępną moc, ciśnienie i temperaturę. EKE wymaga osobnego BBW albo SNG. Źródło doboru: s. 45 | 1 EKE tylko dla wybranego punktu kuchennego
|
| Przy tym wariancie instalacjiZasilanie EKE: BBW albo SNG | Jeśli wybrano EKE, zamów jedną opcję: BBW 89516, skrzynkę bateryjną 6 V, ALBO SNG 89484, zasilacz wtyczkowy 230 V/6 V. Nie zamawiaj obu. SNG potrzebuje dostępnego właściwego gniazda 230 V; BBW dostępu do wymiany baterii. Te elementy nie zastępują stałego obwodu ogrzewacza. Źródło doboru: s. 45 | 1 opcja tylko przy nowej EKE, nie obie
|
| Przy tym wariancie instalacjiAEB-C lub AEN-C — alternatywny sensor umywalkowy | Warianty C są ciśnieniowe i mają dwa przewody; producent wskazuje serię D/I. AEB-C 1100-04260 ma baterię 6 V, AEN-C 1100-04265 zasilacz 230 V/6 V w dostawie. Dla AEN-C zapewnij dostępny punkt 230 V. Fabryczny CSP3 ogranicza strumień do małego punktu; przed zakupem sprawdź rozruch ogrzewacza i zapotrzebowanie. Nie doliczaj dodatkowego BBW/SNG przeznaczonego dla EKE ani wersji bez C do tego schematu. Źródło doboru: s. 44 | 1 wybrany sensor zamiast baterii umywalkowej
|
| Przy tym wariancie instalacjiPrysznic: CXH albo CXK z odpowiednim mocowaniem | W instalacji ciśnieniowej producent wymienia CXH 0300-0086 oraz CXK 0300-00880 dla serii D/I. Dobierz jedną słuchawkę lub deszczownicę do armatury i dostępnego przepływu. CXH G½ wymaga właściwego węża/uchwytu według miejsca. CXK G½, Ø250 mm, maks. 10 l/min; można wykorzystać istniejące mocowanie albo ramię CXKA 0300-00890, 40 cm. Oba wymagają limitu ciśnienia do 8 bar; CXK maks. 55°C. Nie dodawaj całego drugiego prysznica przy sprawnym istniejącym. Źródło doboru: s. 46 | 1 wybrany odbiornik; ramię/wąż tylko gdy potrzebne
|
| Przy tym wariancie instalacjiRDX 3 — rama tylko przy trudnym przyłączeniu | RDX3 3200-36100 zawiera okablowanie i mosiężne przedłużenia oraz mocowanie do szczególnej geometrii, zmiany punktu elektrycznego za urządzeniem lub nierówności ściany. Nie jest obowiązkowy dla standardowego montażu na dostarczonym uchwycie. Z RDX3 ochrona całego montażu zmienia się z IP25 na IP24; lokalizację oceń dla tej ochrony. Źródło doboru: s. 4 | 1 rama wyłącznie gdy wymaga jej wybrany schemat
|
| Przy tym wariancie instalacjiUDX — przyłącza do góry pod umywalką | UDX 3200-34110 daje przyłącza natynkowe G⅜ skierowane do góry. W tym specjalnym montażu wymaga RDX3 3200-36100. Wybierz tylko jeżeli projekt przewiduje taką zmianę; nie kupuj do standardowego przyłącza w dół. Źródło doboru: s. 4 | 1 UDX + 1 RDX3 tylko w wariancie UDX
|
| Przy tym wariancie instalacjiVDX — przesunięte albo zamienione przyłącza | VDX 3200-34120 służy do układu przesuniętego lub zamiany dopływu/odpływu, np. po innym ogrzewaczu. Wymaga RDX3. Wariant wybierz po pomiarze istniejących rur, nie równocześnie z UDX z samej listy akcesoriów. Źródło doboru: s. 4 | 1 VDX + 1 RDX3 wyłącznie w wariancie VDX
|
| Przy tym wariancie instalacjiRury natynkowe bez automatycznego zakupu RDX | Dokładna instrukcja DFX opisuje przyłączenie powierzchniowe przy wykorzystaniu nypli, bocznych odejść, uszczelek i dostarczonych tulei dystansowych. Sitko należy umieścić w zimnym przyłączu. Dodatkowe przejścia/rury według pomiaru; rama RDX potrzebna tylko w szczególnym schemacie. Instrukcja urządzenia: s. 164 | długości/złączki wg istniejących rur Dobierz z Interex |
| WymaganeNapełnienie, parowanie FX Next i ustawienie MPS | Najpierw bez napięcia przepłucz przewody ciepłej/zimnej wody co najmniej minutę, napełnij i odpowietrz urządzenie oraz sprawdź szczelność. Po włączeniu napięcia zarejestruj DOSTARCZONY FX Next według instrukcji urządzenia i ustaw 18/21/24/27 kW na pilocie; potwierdź moc i oznacz tabliczkę. DFX nie ma zwykłego lokalnego panelu temperatury, więc nie kopiuj rozruchu DBX/ISX. Sprawdź działanie po ciągłym przepływie i ponów odpowietrzenie po opróżnieniu. Uchwyt pilota zamontuj po sprawdzeniu zasięgu. Instrukcja urządzenia: s. 148, 154, 155, 167, 168 | 1 rozruch z fabrycznym FX Next; bez zakupu drugiego pilota Dobierz z Interex |
| OpcjonalnieDodatkowy pilot FX3 lub wymiana FX Next | Dokładna PI DFX dopuszcza dodatkowy FX3 3200-34021. Fabryczny FX Next 3200-34023 jest już w dostawie; karta dotyczy tu wymiany lub świadomie wybranego dodatkowego miejsca sterowania po potwierdzeniu parowania. Wbudowane Bluetooth/WLAN nie wymagają dokupienia FXE/FXS. FX3 ma IP20, FX Next IP24; uchwyt i miejsce według instrukcji oraz sprawdzonego zasięgu. Źródło doboru: s. 4 | 0 przy standardowym montażu; 1 dodatkowy/zamienny jeśli potrzebny
|
| Przy tym wariancie instalacjiPriorytet obciążenia 82250 | W torze L2 instrukcja dopuszcza CLAGE 82250 do priorytetu innych odbiorników trójfazowych. Potrzeba, stycznik i nastawa trybu przez Interex według instalacji; nie ma potwierdzonej karty tego kodu. Nie przypisano innego modułu LAB 82260. Instrukcja urządzenia: s. 165 | układ tylko gdy wymagany, dobór Interex Dobierz z Interex |

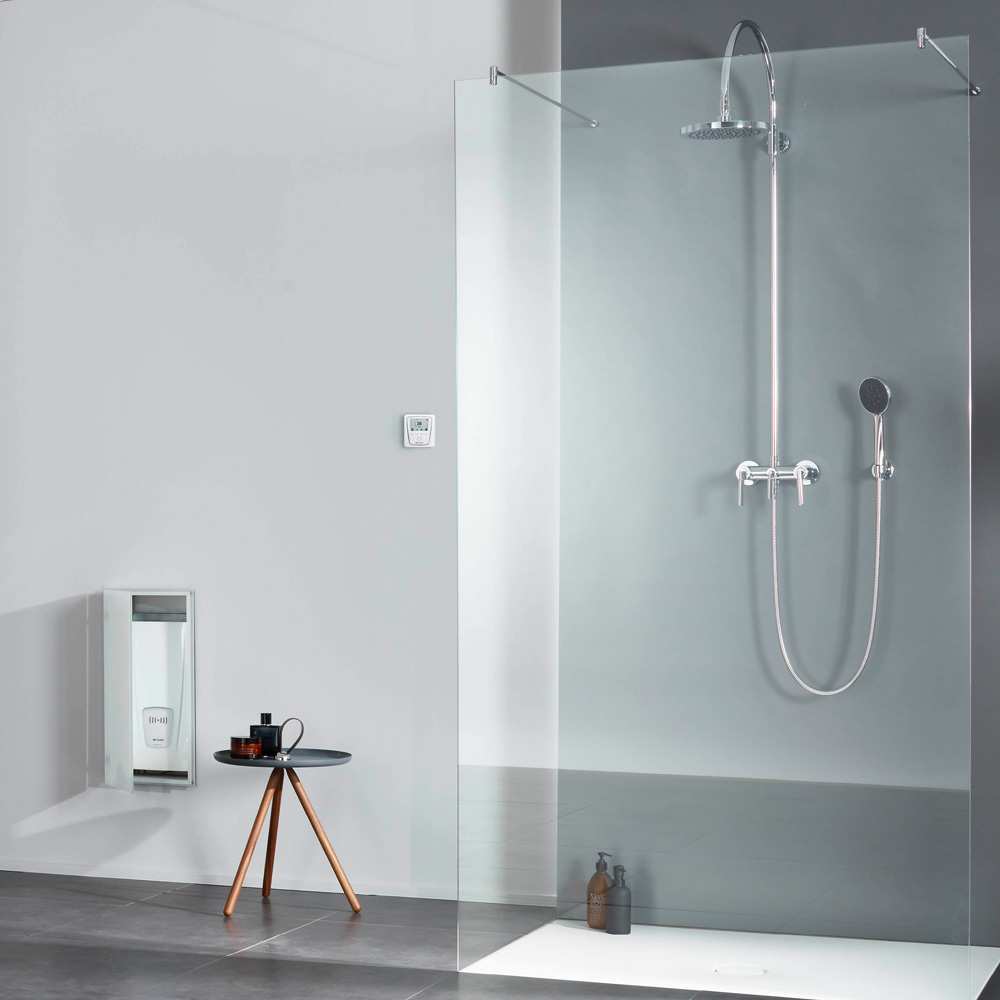

| OpcjonalnieSzafka AP lub UP — alternatywny sposób zabudowy | AP 3200-36032 to szafka natynkowa, UP 3200-36039 podtynkowa; wybierz jedną tylko gdy projekt przewiduje zabudowę. Same szafki nie zawierają ogrzewacza ani wodomierza. Są dla D/I i mają rewizję oraz elementy mocowania; standardowy montaż ścienny ich nie wymaga. UP: ściana minimum 150 mm, wnęka minimum 111 mm, zakres głębokości 111–156 mm; przed wycięciem sprawdź konstrukcję ściany. Doprowadzenia od dołu, odcięcie dostępne, ciepłe rury izolowane. Montaż D według osobnego schematu szafki: zmiana rozmieszczenia szyn i użycie dostarczonych mocowań; nie doliczaj automatycznie RDX do szafki. Źródło doboru: s. 49 | 1 wybrana szafka tylko dla projektu zabudowy
|
| Serwis / wymianaSitko dopływu i części zgodne z generacją | Zintegrowany filtr należy czyścić przy spadku przepływu. Odłącz prąd, zamknij odcięcie i wykonaj procedurę sitka; po złożeniu napełnij i odpowietrz. Części wewnętrzne, zawór SERVO i elektronika po tabliczce/numerze seryjnym, bez przypisania grzałek DBX/DLX tylko po mocy. Instrukcja urządzenia: s. 169 | filtr dostarczany; części po diagnostyce Dobierz z Interex |
Natywny SKU 36500 i EAN 4010436365006 zachowano; dokładna PI DFX 02.2023 identyfikuje OEM 3200-36500. Kod uzupełniający zapisano wyłącznie w dowodach/tożsamości profilu.
RDX3/UDX/VDX dla DFX potwierdza dokładna francuska PI 01.2022 s.4 (OEM 3200-36500); PI DE02.2023 s.4 wymienia tylko FX3. Osprzęt szczególnych przyłączy pozostaje warunkowy i wymaga pomiaru/zgodności rzeczywistego montażu.
CXKA: oficjalna strona OEM nie udostępnia osobnej instrukcji instalacji, tylko Datanorm/GAEB. Dokładny kod i przyłącze potwierdzono w katalogu i stronie OEM; montaż deszczownicy G½ przeczytano w instrukcji CXK. Mocowanie ściany i uszczelnienie dobiera Interex. Nie podano nieudokumentowanych wymiarów instalacyjnych.
Instrukcja montażu producenta (PL) · wersja 02.2023 · dobór dla SKU 36500
Dobór i dokumentacja
CLAGE DFX Next; natywny SKU 36500, OEM 3200-36500 potwierdzony typem i EAN. 400 V 3~/PE, MPS 18/21/24/27 kW, minima 4/4/6/6 mm². Pilot FX Next, Bluetooth i WLAN w komplecie; pierwsze uruchomienie i nastawa MPS przez dostarczony pilot. Do 10 bar, G½, dopływ ≤ 70°C, ≥1100 Ωcm, normalnie 20–60°C. Osprzęt do punktów poboru i montażu według kompletacji Interex; nie dokupuj FXE/FXS.
Oryginalna karta: DFX Next przepływowy ogrzewacz wody18 / 21 /24 / 27 kW - Clage — dane i formularz zakupu
DFX Next przepływowy ogrzewacz wody18 / 21 /24 / 27 kW - Clage
Dostępność: Dostępny
Czas wysyłki: 5 dni
Koszt wysyłki: od 42,00 zł
Numer katalogowy: 36500
Kod EAN: 4010436365006
Stan produktu: Nowy
Regulacja temperatury: elektroniczna, w zakresie od 20 do 60°C
Klasa energetyczna: A
Maks.temperatura wody wyjściowa: 60°C
Przepływ włączeniowy: 1.5 l/min
Napięcie znamionowe: 400 V / 3L/PE
Podłączenie elektryczne: 3L/PE
Moc ogrzewacza wody: 18 kW / 21 kW / 24 kW / 27 kW
Prąd znamionowy: 25/30/35/39 A dla napięcia 400 V w zależności od wybranej mocy w trakcie instalacji
Gwarancja na usługę montażu Interex Katowice: 5 lat
Gwarancja producenta: 12 miesięcy
Instrukcja obsługi i montażu: instrukcja obsługi i montażu
Kompetencje Interex Katowice: Autoryzowany partner handlowy Serwis gwarancyjny i pogwarancyjny
Bezpieczeństwo i spokój dzięki naszemu doświadczeniu
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
Bezpieczeństwo i spokój dzięki naszemu doświadczeniu
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
- Opis produktu
- Optymalizacja zarządzania energią
- Optymalizacja zużycia wody i energii
- Protokół montażu przepływowego ogrzewacza wody
- Akcesoria (1)
- Klipy filmowe (34)
Zastosowanie
DFX Next przepływowy ogrzewacz wody18 / 21 /24 / 27 kW - Clage stosujemy do przygotowania ciepłej wody użytkowej na bieżąco, po sprawdzeniu liczby punktów poboru, mocy urządzenia, zasilania i zabezpieczeń elektrycznych.
Dane techniczne do sprawdzenia
| Produkt | DFX Next przepływowy ogrzewacz wody18 / 21 /24 / 27 kW - Clage |
| Producent | Clage |
| Model / numer katalogowy | 36500 |
| Kod producenta | 36500 |
| EAN | 4010436365006 |
| Grupa zastosowania | przepływowy ogrzewacz wody |
| Kategoria sklepu | 4:Sklep ⌄ Usługi ⌄ Technologie | 38:Przepływowe ogrzewacze wody | 41:Ciepła woda użytkowa |
| Warunki techniczne | zasilanie, zabezpieczenia, miejsce montażu, sterowanie i wymagane akcesoria potwierdzamy przed zakupem lub montażem. |
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Clage dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.
Wszelkie prace związane z instalacją i podłączeniem urządzenia muszą być wykonywane przez wykwalifikowanych specjalistów. Podgrzewacz wody zaleca się instalować w pobliżu punktów poboru wody i obok źródła wody. Urządzenie jest przeznaczone do pionowej instalacji. Rury wlotowe i wylotowe są standardowe G 1/2". Ogrzewacz zasilany jest z sieci trójfazowej o napięciu do 400 V. Biorąc pod uwagę specyfikę urządzeń elektrycznych pracujących z wodą, podłączenie do sieci elektrycznej należy przeprowadzić z zachowaniem wszelkich wymogów bezpieczeństwa.
Działanie elektroniczne: w zależności od napięcia, ilości przepływającej wody, temperatury żądanej oraz temperatury wody na dopływie w sposób płynny regulowana jest moc ogrzewacza, czyli po prostu zużycie energii.
Optymalizacja zużycia energii i wody.
Bezpośredni wpływ na koszty i komfort eksploatacji mamy poprzez 4 czynniki:
- wybór urządzenia
- jakość instalacji
- ilość przepływającej wody przez punkt poboru
- ustawionej temperatury żądanej
✅Nadaje się do armatury oszczędzającej wodę dzięki szczególnie niskiemu przepływowi wody załączającemu urządzenie od 1,5 l/min dzięki innowacyjnej technologii przepływu wody
✅Ustawianie temperatury, definiowanie indywidualnych profili temperatury i przeglądanie wartości zużycia za pomocą dołączonego dozestawu pilotazdalnego sterowania lub opcjonalnie za pomocą smartfona
✅Maksymalny pobór mocy jest określany podczas instalacji: 18, 21, 24 lub 27 kW
✅Funkcja obróbki cieplnej w temperaturze 70°C dla większej higieny
✅Zintegrowana funkcja WLAN i Bluetooth.
✅Łatwy montaż dzięki małym wymiarom i zewnętrznym przyłączom wody ½ cala do instalacji ciśnienieniowej lub bezciśnieniowej.
✅Możliwość elastycznego natynkowego i podtynkowego podłączenia do zasilania na górze i na dole urządzenia
.
Informacje handlowe
które pozwalają na kontrolowanie pracy urządzeń elektrycznych jednofazowych i trójfazowych, np.:
- drugiego ogrzewacza wody do 40kW mocy
- pieców akumulacyjnych do łącznej mocy 40kW
natomiast tylko profesjonalna optymalizacja kosztów zużycia energii i wody jest w stanie zredukować rachunki za ciepłą wodę użytkową nawet o 50%. Optymalizację można przeprowadzić z elektronicznymi ogrzewaczami wody Stiebel Eltron w czasie montażu urządzenia lub w trakcie eksploatacji - zdecydowanie zalecam z doświadczenia - pomoc i wsparcie techniczne dla naszych klientów - Mariusz Czapnik - tel 602551555.
✅Zainstaluj urządzenie możliwie najbliżej wanny prysznica, zlewozmywaka, umywalki.
✅Zainstaluj produkty niskiego zużycia wody.
- prysznic - 6 do 8l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
- umywalka - 1.5 do 3l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
- zlewozmywak - 3 do 6l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
- wanna 8l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
|
Tabela
optymalnej i ekonomicznej eksploatacji przepływowych ogrzewaczy wody Redukcja rachunków za ciepłą wodę użytkową nawet o 50%. |
|||||
|
Temperatura
wody zimnej na dopływie do ogrzewacza |
Temperatura wody ciepłej ustawianej przez Użytkownika na ogrzewaczu |
Przepływ wody przez punkt poboru ( kran, prysznik, bateria wannowa ) | Moc potrzebna do produkcji CWU |
Uwagi | |
Zlewozmywak |
1°C 7°C
15°C
|
45°C 45°C 45°C |
5 litrów / min 5 litrów / min 5 litrów / min |
15,4 kW 13,3 kW 10,5 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
Zlewozmywak |
1°C 7°C
15°C
|
45°C
45°C 45°C |
7 litrów / min 7 litrów / min 7 litrów / min |
21,5 kW
18,6 kW 14,7 kW |
nie zalecane nie zalecane nie zalecane |
Umywalka |
1°C
7°C
15°C
|
38°C 38°C 38°C |
3 litry / min 3 litry / min 3 litry / min |
7,7 kW
6,5 kW 4,8 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
|
Umywalka |
1°C
7°C
15°C
|
38°C
38°C38°C |
7 litrów / min
7 litrów / min 7 litrów / min |
18,1 kW
15,1 kW 11,2 kW |
nie zalecane nie zalecane nie zalecane |
|
Prysznic |
1°C 7°C
15°C
|
38°C 38°C 38°C |
6 litrów / min 6 litrów / min 6 litrów / min |
15,5 kW
13,0 kW 9,6 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
Prysznic |
1°C 7°C
15°C
|
38°C 38°C 38°C |
8 litrów / min 8 litrów / min 8 litrów / min |
20,7 kW 17,3 kW 12,8 kW |
nie zalecane nie zalecane nie zalecane |
|
Prysznic deszczownica |
1°C 7°C
15°C
|
40°C 40°C 40°C |
8 litrów / min 8 litrów / min 8 litrów / min |
21,8 kW
18,4 kW 14,0 kW |
|
|
Wanna
|
1°C 7°C
15°C
|
42°C 42°C 42°C |
8 litrów / min 8 litrów / min 8 litrów / min |
22,9 kW
19,5 kW 15,1 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
|
|
|||||
