Clage
Rodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji przepływowego ogrzewacza wody
DSX Touch - CLAGE · 3200-36600
DSX Touch 3200-36600: 400 V 3~/PE; 18/21/24/27 kW: odpowiednio 26/30/35/39 A i minimum 4/4/6/6 mm². Przyłącza wodne G½, dopływ ≤70°C, korpus do 10 bar, rezystywność wody ≥1100 Ωcm przy 15°C. Start 1,5 l/min; automatyczne ograniczanie zaworem SERVOTRONIC. Nastawy 20–60°C. Przyłącze stałe z PE; minimum producenta nie zastępuje doboru przekroju i zabezpieczeń dla rzeczywistej instalacji. Radio Bluetooth i pilot FX3 są w komplecie. Moduł Wi-Fi jest wbudowany.
W komplecie z urządzeniem
- Uchwyt ścienny, szablon, śruby/kołki, dystanse, uszczelnienia i elementy osłony wejścia kabla — wykorzystaj właściwe dla podłoża i przewodu.
- Fabryczne przyłącze zimnej wody z sitkiem/odcięciem i przyłącze ciepłej wody; nyple G½ oraz uszczelki połączeń ½ i ¾.
- Wewnętrzne zabezpieczenia STB/SDB i fabryczne elementy sterowania — nie są zakupem zewnętrznej grupy do zasobnika.
- Zawór SERVOTRONIC sterujący przepływem; nie potrzebuje dodatkowego zewnętrznego regulatora strumienia jako zakupu obowiązkowego.
- Moduł Bluetooth, pilot FX3, baterie AAA i magnetyczny uchwyt pilota.
- Wbudowane Wi-Fi i funkcja Home Server/REST.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieFabryczny zestaw przyłączy i mocowania | Uchwyt ścienny, szablon, śruby/kołki, tuleje dystansowe, nyple G½ i właściwe uszczelki; przyłącze zimnej wody z filtrem i odcięciem oraz przyłącze ciepłej wody. Połączenie ogrzewacz–fabryczne zawory: nakrętki ¾ cala z uszczelkami. Zestaw wykorzystaj przy standardowym montażu; drugiego kompletu nie trzeba kupować. Instrukcja urządzenia: s. 235, 238, 239 | 1 dostarczany komplet na ogrzewacz Dobierz z Interex |
| WymaganeArmatura oraz liczba punktów poboru | Standardowy układ ciśnieniowy może zasilać jeden lub kilka punktów. Wybierz odpowiednią armaturę i dostosuj przepływ do mocy; prawidłowej istniejącej armatury nie trzeba wymieniać. Tabela dopuszcza również układ otwarty, ale wtedy potrzebny jest pełny zgodny schemat i właściwa bateria bezciśnieniowa ze swobodnym wylotem — dobór Interex. Nie przypisano baterii C/M/zasobnika wyłącznie przez podobny gwint. Instrukcja urządzenia: s. 236, 237 | 1 właściwa armatura na punkt; liczba i schemat według instalacji Dobierz z Interex |
| WymaganeDopływ, odcięcie i przewody wody | Przyłącza instalacji G½, rozstaw standardowy 100 mm. Nyple ścienne mają wystawać 12–14 mm. Wykorzystaj fabryczne odcięcie dopływu z filtrem; zachowaj dostęp. Rury/połączenia dobierz do ciśnienia, temperatury i istniejących gwintów, prowadź bez naprężeń; urządzenie musi dać się odłączyć i serwisować. Standardowy filtr w przyłączu nie jest dodatkowym zakupem. Przy rurach z tworzyw instrukcja wymaga DIN 16893, seria 2; zgodność materiału i warunki instalacji potwierdza Interex. Instrukcja urządzenia: s. 236, 238, 239, 246 | 2 trasy wodne; długości i przejścia po pomiarze, 1 dostępne odcięcie Dobierz z Interex |
| WymaganeObwód, przewód i zabezpieczenia elektryczne | 400 V 3~/PE; 18/21/24/27 kW: odpowiednio 26/30/35/39 A i minimum 4/4/6/6 mm². Stałe przyłącze i przewód ochronny PE; dobierz zabezpieczenie do wybranej mocy i rzeczywistej trasy przewodu. Wielobiegunowe rozłączanie ze szczeliną co najmniej 3 mm/biegun oraz ochrona wymagana w miejscu montażu. Nie podłączaj przez zwykłe gniazdo ani zasilacz. Typ zabezpieczenia, długości, przekrój i pomiary: dobór Interex. Przyłącze dolne: zaciski maks. 16 mm²; górne maks. 10 mm² według instrukcji i informacji OEM. Nie przenoś schematu jednofazowego L/N do tego urządzenia 3~/PE. Instrukcja urządzenia: s. 236, 242 | 1 właściwy obwód i punkt przyłącza; zabezpieczenia według obliczeń Dobierz z Interex |
| Przy tym wariancie instalacjiPriorytet obciążenia — przekaźnik 82250 | Przy współpracy z innymi odbiornikami trójfazowymi instrukcja przewiduje przekaźnik odciążający CLAGE 82250 na L2. Konfiguracja: menu 0/Lo/Hi; zacznij od Lo, sprawdź pracę przy małej mocy, w razie migotania Hi. Układ oraz zabezpieczenia dobierz do całej instalacji. LAB 82260 z kart sklepu jest innym rozwiązaniem dla kompaktowego 11 kW i kuchenki — nie przypisano go do tej karty. Brak potwierdzonej karty 82250: dobór Interex. Instrukcja urządzenia: s. 242 | 1 właściwy przekaźnik tylko gdy potrzebny priorytet; dodatkowe elementy według obwodu Dobierz z Interex |
| WymaganeUszczelnienie wejścia kabla i montaż | Zastosuj dostarczaną osłonę przeciwbryzgową i tuleję wejścia przewodu według instrukcji; nie pozostawiaj nieosłoniętych otworów. Montaż na ścianie przyłączami w dół; alternatywa pozioma wyłącznie z przyłączami w lewo. Uchwyt i kotwy muszą odpowiadać podłożu. Fabryczne dystanse kompensują nierówności do 30 mm. Pomieszczenie bez mrozu, krótka trasa CWU i pełny dostęp serwisowy. Unikaj bezpośredniego sąsiedztwa metalowych powierzchni tłumiących radio. Instrukcja urządzenia: s. 237, 238, 243 | Dostarczane elementy; inne kotwy tylko po ocenie podłoża Dobierz z Interex |
| Przy tym wariancie instalacjiNatynkowe rury w standardowym montażu | Przy rurach na powierzchni ściany wyjmij zaślepki, wykorzystaj przeloty obudowy i fabryczne złączki zgodnie z instrukcją. Zapewnij odcięcie na dopływie, dostęp do sitka i mocowanie rurociągu. Rozmiar i długości dodatkowych rur zależą od trasy; dobór Interex. Sam montaż natynkowy nie wymusza RDX3. Instrukcja urządzenia: s. 241, 246 | Materiały i długości tylko dla wybranego montażu natynkowego Dobierz z Interex |
| Przy tym wariancie instalacjiRDX3 — zmieniona lokalizacja przyłącza | Ramka RDX3 3200-36100 do szczególnych warunków montażu i kabla wychodzącego w innym miejscu za urządzeniem. Zawiera okablowanie i przedłużenia wodne. Stosuj jedną ramkę, usuń pierwotny uchwyt według instrukcji; skrzynka przyłączeniowa otworem w dół, wymagana gdy przewód nie sięga do urządzenia. Po zastosowaniu RDX3 ochrona spada z IP25 do IP24, trzeba to oznaczyć na tabliczce i uwzględnić przy wyborze miejsca. Źródło doboru: s. 1, 2, 3, 4 | 1 ramka tylko jeśli wymaga jej montaż lub wybrany UDX/VDX
|
| Przy tym wariancie instalacjiUDX — montaż podblatowy z wodą u góry | UDX 3200-34110 wyprowadza przyłącza G⅜ ponad urządzenie bez odwracania korpusu. Zestaw obejmuje dwa węże DN8/G½ 500 mm, redukcje ½→⅜, uszczelnienia, uchwyty i filtr schematu. Obowiązkowo połącz z osobną ramką RDX3; dobierz dalsze połączenia do armatury. Węże i filtr tego zestawu nie są trzecim osobnym zakupem. Źródło doboru: s. 1, 2 | 1 UDX + 1 RDX3, wyłącznie przy tym schemacie
|
| Przy tym wariancie instalacjiVDX — przesunięte lub zamienione króćce | VDX 3200-34120 do przesuniętych/zamienionych przyłączy, np. po innym podgrzewaczu. Wymaga osobnej ramki RDX3. Korzystaj z części zestawu (węże DN8/G½ 500 mm, uszczelnienia i filtr) zgodnie z jednym wariantem 5a albo 5b; nie sumuj obu alternatywnych schematów. Nie traktuj UDX i VDX jako obowiązkowego wspólnego zestawu. Źródło doboru: s. 1, 2 | 1 VDX + 1 RDX3, jeśli potrzebna adaptacja przyłączy
|
| WymaganeParametry wody, moc i uruchomienie | Sprawdź rezystywność ≥1100 Ωcm przy 15°C, ciśnienie do 10 bar i dopływ ≤70°C. Przed podaniem prądu przepłucz i całkowicie odpowietrz urządzenie; sprawdź szczelność. Przy uruchomieniu ustaw właściwą moc MPS i oznacz ją na tabliczce; maksymalną moc określa obwód, nie sama możliwość przełączenia. Start 1,5 l/min; automatyczne ograniczanie zaworem SERVOTRONIC. Przepływy mieszane przy ΔT28 K z tabeli nie oznaczają gwarantowanego przepływu gorącej wody w każdych warunkach. Instrukcja urządzenia: s. 236, 239, 244 | Kontrola i uruchomienie; reduktor/uzdatnianie tylko po ocenie wody Dobierz z Interex |
| Przy tym wariancie instalacjiOgraniczenie temperatury przy natrysku | Ustaw limit maksymalnie 55°C i aktywuj blokadę sprzętową według instrukcji urządzenia, po odłączeniu zasilania. Wstępnie podgrzaną wodę także ogranicz do 55°C. Przy źródle podgrzewającym, które może przekroczyć dopuszczoną temperaturę, potrzebne jest niezależne ograniczenie temperatury dopływu; zawór mieszający dobiera Interex. Funkcja ta wykorzystuje fabryczną elektronikę; nie wymaga kupna drugiego modułu. Instrukcja urządzenia: s. 245 | Konfiguracja każdego urządzenia zasilającego natrysk; zawór tylko według źródła Dobierz z Interex |
| OpcjonalnieBateria EKE i jedno źródło zasilania czujnika | EKE 1100-04235 to potwierdzona bateria ciśnieniowa do D-series dla zlewu. Tylko jeśli potrzebna jest nowa bateria: dwa węże G⅜, połączenie z G½ przez właściwe przejścia lub UDX. Mocowanie według rysunku EKE (blat >2–20 mm); zachowaj równowagę ciśnień zimnej i ciepłej wody oraz skierowanie czujnika. Elektronika wymaga osobno BBW 89516 (6 V, CRP2) albo SNG 89484 (sieć→6 V), wybierz jeden wariant. Zasilanie czujnika nie zasila ogrzewacza. Źródło doboru: s. 2, 3, 9, 10 | 1 EKE i 1 BBW albo 1 SNG tylko przy wyborze tej armatury
|
| OpcjonalnieSzafka z rewizją do D-series | Opcjonalna zabudowa: AP 3200-36032 natynkowa (77,2×73,1×14 cm) albo UP 3200-36039 podtynkowa (wysokość 77–90 cm, szerokość 74,8 cm, głębokość 15,6 cm). Katalog OEM potwierdza D-series. Wybierz jeden wariant po sprawdzeniu zabudowy, tras i dostępu do całego urządzenia; nie zasłaniaj dostępu do serwisu. Nie jest to akcesorium obowiązkowe. Źródło doboru: s. 49 | 0 albo 1 odpowiednia szafka; warianty alternatywne
|
| W kompleciePilot FX3 i moduł radiowy — już w komplecie | Ogrzewacz zawiera Bluetooth oraz pilot FX3 z bateriami AAA i uchwytem magnetycznym; nie trzeba dokupować adaptera FXE3 ani drugiego zestawu FXS. Uchwyt zamontuj po próbie zasięgu; FX3 ma IP20 i wymaga suchego miejsca, typowy zasięg do 10 m przez ścianę. Nowy pilot FX3 lub FX Next jest opcją dodatkową albo na wymianę. Źródło doboru: s. 1, 2, 3, 4, 5 | 1 fabryczny pilot; dodatkowy wyłącznie na życzenie lub wymianę
|
| W komplecieWi-Fi i aplikacja DSX Touch | Wi-Fi jest wbudowane w DSX Touch. Aplikacja CLAGE Smart Control może działać przez Bluetooth lub domową sieć WLAN; dla WLAN uruchom funkcję Home Server/REST w ustawieniach urządzenia. Nie wymaga to zakupu osobnego zewnętrznego Home Server. Router i kompatybilny telefon muszą być dostępne i skonfigurowane. Instrukcja urządzenia: s. 213, 220, 225, 226 | Wbudowany moduł; własna sieć i telefon, bez domyślnego zakupu gateway Dobierz z Interex |
| OpcjonalnieDeszczownica CXK i ewentualne ramię | CXK 0300-00880 dla D-series, G½, Ø250 mm. Limit głowicy 8 bar i 55°C jest niższy niż granica korpusu ogrzewacza. Podłącz do odpowiedniego wyjścia sufitowego albo zastosuj CXKA 0300-00890, ramię 40 cm do przyłącza ściennego G½, gdy wymaga tego trasa. Przepływ do 10 l/min z krzywej nie oznacza, że każda moc i temperatura ogrzewacza zapewnia 10 l/min; sprawdź bilans instalacji. Źródło doboru: s. 2, 3 | 0 albo 1 głowica; 1 ramię tylko przy potrzebnym wyjściu ściennym
|
| Serwis / wymianaSitko, armatura i przegląd | W przypadku spadku przepływu sprawdź perlator/głowicę oraz fabryczne sitko w przyłączu. Czyść po odłączeniu prądu i odcięciu wody, następnie odpowietrz przed ponownym zasileniem. Części wewnętrzne i uszczelnienia zamawia się po identyfikacji tabliczki/numeru seryjnego — dobór Interex, bez automatycznego dopasowania przypadkowego filtra z katalogu. Instrukcja zaleca przegląd części elektrycznych i hydraulicznych co trzy lata. Instrukcja urządzenia: s. 246 | Tylko według diagnostyki; brak domyślnego zakupu drugiego filtra Dobierz z Interex |
Karta dotyczy pełnego SKU i aktualnej opisanej generacji Next. Dla starszego egzemplarza lub zmienionej elektroniki dobór części po numerze seryjnym.
Ceny, jednostki, koszyk i warianty pozostają danymi natywnymi sklepu. Wielkości zakupu zależą od schematu i pomiarów; nie kupuj wszystkich wariantów równocześnie.
Grupy SG/SGU/SGM i naczynia do zasobników nie są przypisane jako obowiązkowe do ogrzewacza przepływowego.
Przekaźnik 82250, materiały obwodu oraz przejścia wody bez potwierdzonej dokładnej karty są opisane jako dobór Interex.
Obróbka termiczna 70°C jest specjalną funkcją serwisową opisanej generacji, a nie normalną nastawą prysznica; przy aktywnej konfiguracji prysznicowej jest wyłączona.
Instrukcja montażu producenta (PL; alternatywna orientacja potwierdzona także EN) · wersja 09.2025 · dobór dla SKU 3200-36600
Dobór i dokumentacja
DSX Touch 3200-36600: 400 V 3~/PE; 18/21/24/27 kW: odpowiednio 26/30/35/39 A i minimum 4/4/6/6 mm². Przyłącza wodne G½, dopływ ≤70°C, korpus do 10 bar, rezystywność wody ≥1100 Ωcm przy 15°C. Start 1,5 l/min; automatyczne ograniczanie zaworem SERVOTRONIC. Nastawy 20–60°C. Przyłącze stałe z PE; minimum producenta nie zastępuje doboru przekroju i zabezpieczeń dla rzeczywistej instalacji. Radio Bluetooth i pilot FX3 są w komplecie. Moduł Wi-Fi jest wbudowany.
Oryginalna karta: DSX Touch - CLAGE — dane i formularz zakupu

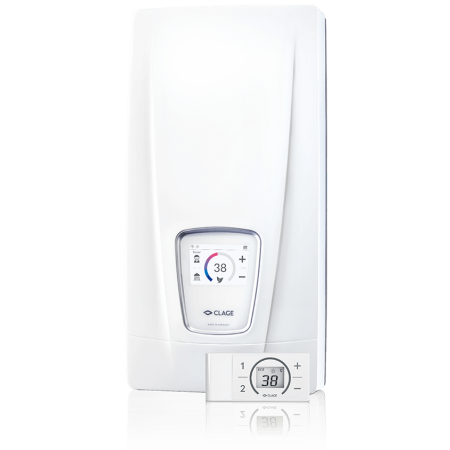

DSX Touch - CLAGE
Dostępność: Dostępny
Czas wysyłki: 5 dni
Koszt wysyłki: od 52,00 zł
Numer katalogowy: 3200-36600
Kod EAN: 4010436366003
Stan produktu: Nowy
Regulacja temperatury: elektroniczna, w zakresie od 20 do 60°C
Klasa energetyczna: A
Maks.temperatura wody wyjściowa: 60°C
Przepływ włączeniowy: 1.5 l/min
Napięcie znamionowe: 400 V / 3L/PE
Podłączenie elektryczne: 3L/PE
Moc ogrzewacza wody: 18 kW / 21 kW / 24 kW / 27 kW
Prąd znamionowy: 25/30/35/39 A dla napięcia 400 V w zależności od wybranej mocy w trakcie instalacji
Gwarancja na usługę montażu Interex Katowice: 5 lat
Gwarancja producenta: 12 miesięcy
Instrukcja obsługi i montażu: instrukcja obsługi i montażu
Kompetencje Interex Katowice: Autoryzowany partner handlowy Serwis gwarancyjny i pogwarancyjny
Bezpieczeństwo i spokój dzięki naszemu doświadczeniu
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
Bezpieczeństwo i spokój dzięki naszemu doświadczeniu
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
- Opis produktu
- Optymalizacja zarządzania energią
- Optymalizacja zużycia wody i energii
- Protokół montażu przepływowego ogrzewacza wody
- Akcesoria (1)
- Klipy filmowe (1)
DSX Touch - CLAGE - produkt CLAGE z katalogu Gesamtkatalog 2026.
Komfortowy przepływowy e-podgrzewacz wody do prysznica i wanny
Rodzina produktu: Komfortowy e-podgrzewacz wody DSX Touch
- Numer katalogowy: 3200-36600
- EAN: 4010436366003
- Cena w sklepie: 4 460,00 zł netto, orientacyjnie 5 485,80 zł brutto.
Interex Katowice zapewnia dobór techniczny, sprzedaż, kompletację osprzętu oraz wsparcie montażowe i serwisowe.
| Nr artykułu | 3200-36600 |
| Moc znamionowa 1) (regulowana bezstopniowo przez MPS) przy 400 V [kW] | 18 |
| Dopuszczalne ciśnienie robocze [MPa (bar)] 2) | 1 (10) |
| Przyłącza wody (śrubowe) | G ½" |
| Wydajność ciepłej wody przy Δt= 28K [l/min] | 9,2 |
| Przepływ załączający [l/min] | 1,5 |
| Prąd znamionowy przy 400 V [A] | 26 |
| Wymagany przekrój poprzeczny kabla [mm²] | 4,0 |
| Maksymalna temperatura wlotowa [ °C ] | 70 |
Informacje handlowe
które pozwalają na kontrolowanie pracy urządzeń elektrycznych jednofazowych i trójfazowych, np.:
- drugiego ogrzewacza wody do 40kW mocy
- pieców akumulacyjnych do łącznej mocy 40kW
natomiast tylko profesjonalna optymalizacja kosztów zużycia energii i wody jest w stanie zredukować rachunki za ciepłą wodę użytkową nawet o 50%. Optymalizację można przeprowadzić z elektronicznymi ogrzewaczami wody Stiebel Eltron w czasie montażu urządzenia lub w trakcie eksploatacji - zdecydowanie zalecam z doświadczenia - pomoc i wsparcie techniczne dla naszych klientów - Mariusz Czapnik - tel 602551555.
✅Zainstaluj urządzenie możliwie najbliżej wanny prysznica, zlewozmywaka, umywalki.
✅Zainstaluj produkty niskiego zużycia wody.
- prysznic - 6 do 8l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
- umywalka - 1.5 do 3l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
- zlewozmywak - 3 do 6l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
- wanna 8l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
|
Tabela
optymalnej i ekonomicznej eksploatacji przepływowych ogrzewaczy wody Redukcja rachunków za ciepłą wodę użytkową nawet o 50%. |
|||||
|
Temperatura
wody zimnej na dopływie do ogrzewacza |
Temperatura wody ciepłej ustawianej przez Użytkownika na ogrzewaczu |
Przepływ wody przez punkt poboru ( kran, prysznik, bateria wannowa ) | Moc potrzebna do produkcji CWU |
Uwagi | |
Zlewozmywak |
1°C 7°C
15°C
|
45°C 45°C 45°C |
5 litrów / min 5 litrów / min 5 litrów / min |
15,4 kW 13,3 kW 10,5 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
Zlewozmywak |
1°C 7°C
15°C
|
45°C
45°C 45°C |
7 litrów / min 7 litrów / min 7 litrów / min |
21,5 kW
18,6 kW 14,7 kW |
nie zalecane nie zalecane nie zalecane |
Umywalka |
1°C
7°C
15°C
|
38°C 38°C 38°C |
3 litry / min 3 litry / min 3 litry / min |
7,7 kW
6,5 kW 4,8 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
|
Umywalka |
1°C
7°C
15°C
|
38°C
38°C38°C |
7 litrów / min
7 litrów / min 7 litrów / min |
18,1 kW
15,1 kW 11,2 kW |
nie zalecane nie zalecane nie zalecane |
|
Prysznic |
1°C 7°C
15°C
|
38°C 38°C 38°C |
6 litrów / min 6 litrów / min 6 litrów / min |
15,5 kW
13,0 kW 9,6 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
Prysznic |
1°C 7°C
15°C
|
38°C 38°C 38°C |
8 litrów / min 8 litrów / min 8 litrów / min |
20,7 kW 17,3 kW 12,8 kW |
nie zalecane nie zalecane nie zalecane |
|
Prysznic deszczownica |
1°C 7°C
15°C
|
40°C 40°C 40°C |
8 litrów / min 8 litrów / min 8 litrów / min |
21,8 kW
18,4 kW 14,0 kW |
|
|
Wanna
|
1°C 7°C
15°C
|
42°C 42°C 42°C |
8 litrów / min 8 litrów / min 8 litrów / min |
22,9 kW
19,5 kW 15,1 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
|
|
|||||
