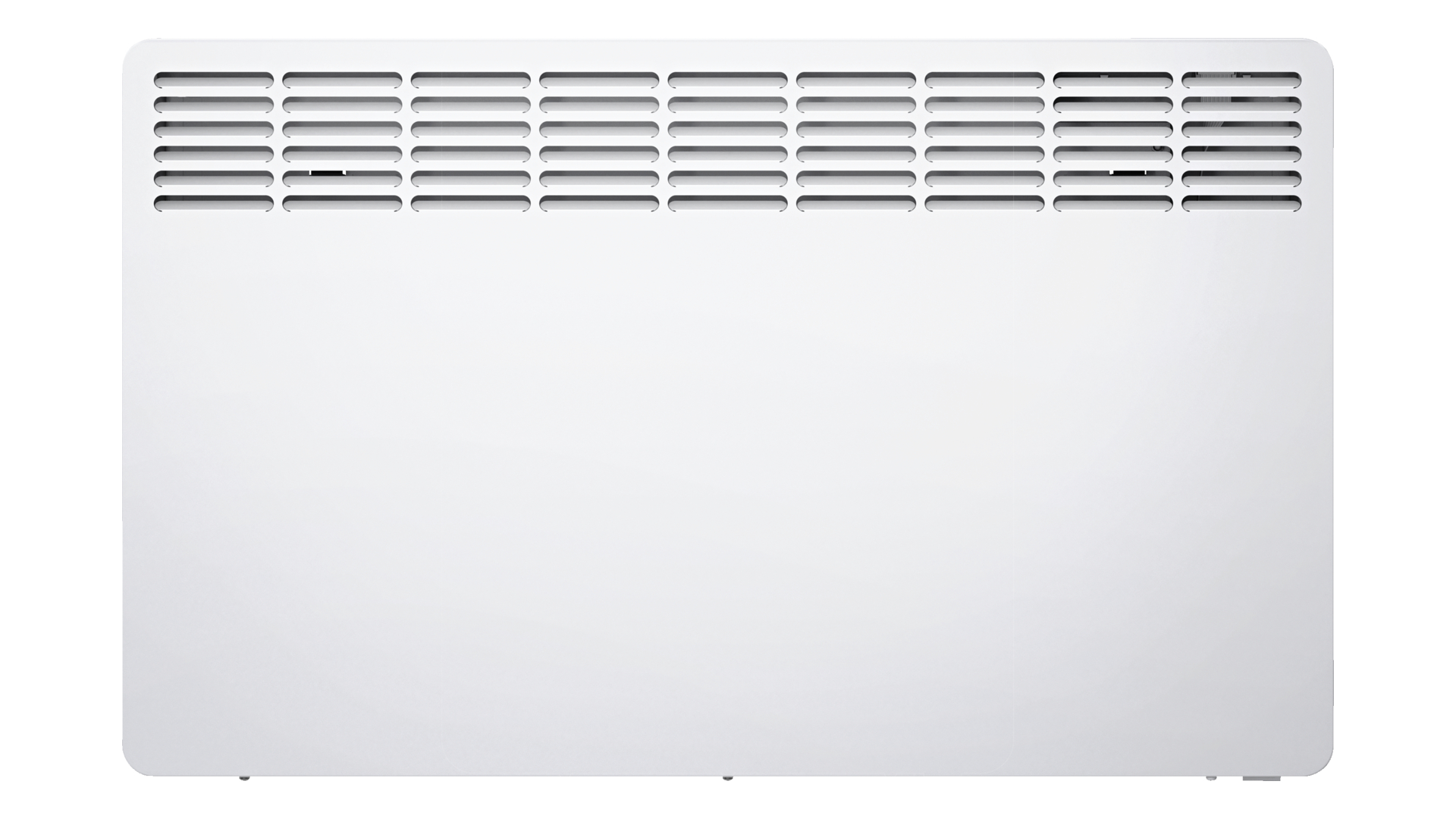

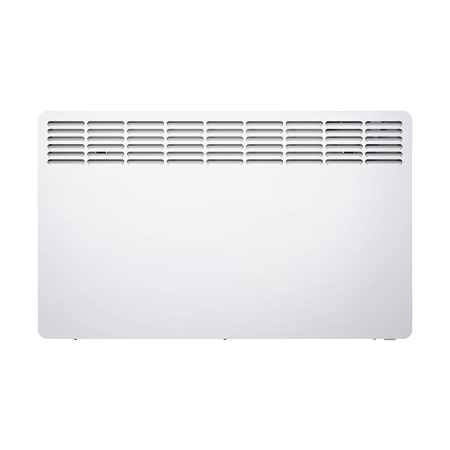

Grzejnik konwektorowy CWM 2000 P Stiebel eltron.

Wykorzystaj uchwyt dołączony do urządzenia jako szablon. Po zawieszeniu na dolnych zaczepach zatrzaśnij górne sprężyny i zamontuj fabryczną śrubę zabezpieczającą po lewej stronie uchwytu. Nie kupuj drugiego uchwytu do nowego, kompletnego urządzenia.

1 uchwyt i 1 śruba — w komplecie

Masa urządzenia 7,7 kg. Fabryczny uchwyt ma rozstaw 491 mm w poziomie i 260 mm w pionie; położenie wyznacz szablonem i poziomnicą. Kotwy, kołki, śruby oraz ewentualne wzmocnienie dobierz do rzeczywistego podłoża i nośności. Producent nie podaje jednego rozmiaru kotwy odpowiedniego dla każdej ściany.

4 odpowiednio dobrane punkty mocowania

Co najmniej 100 mm od podłogi, 100 mm z każdej strony, 150 mm nad urządzeniem i 500 mm z przodu. Od ściany z tyłu co najmniej 20 mm, zgodnie z fabrycznym uchwytem. Rysunek uchwytu wskazuje także co najmniej 224 mm od bocznej ściany do punktów mocujących. Nie przykrywaj wlotu i wylotu ani nie montuj bezpośrednio pod gniazdem. Przewód nie może dotykać gorących części.

1 miejsce spełniające wszystkie odstępy

Instrukcja dopuszcza montaż na pionowej ścianie, z dłuższym bokiem urządzenia w poziomie, i zabrania użycia jako urządzenia stojącego. Nie dodawaj nóg ani podstawy podłogowej na podstawie podobnego wyglądu innych konwektorów.

0 nóg lub podstaw do tej konfiguracji

Moc 2000 W, prąd znamionowy 8,7 A; 1/N/PE ~230 V, 50 Hz, klasa I. Fabryczną wtyczkę podłącz do odpowiedniego, swobodnie dostępnego gniazda z PE. Sprawdź obciążenie całego obwodu. Przekrój zasilania, zabezpieczenie nadprądowe i ochronę różnicowoprądową dobiera się według instalacji oraz krajowych i lokalnych wymagań; instrukcja nie określa dla wszystkich montażów jednego wyłącznika 30 mA.

1 odpowiednio zaprojektowany obwód; wykorzystaj sprawne istniejące elementy

Alternatywa przewidziana w instrukcji: fabryczny elastyczny przewód do właściwej puszki przyłączeniowej, po skróceniu i prawidłowym zakończeniu żył. Zapewnij odciążenie przewodu, PE i rozłączanie wszystkich biegunów z przerwą co najmniej 3 mm. Zachowaj możliwość zdjęcia urządzenia ze ściany. Fabrycznego elastycznego przewodu nie zastępuj sztywno ułożonym kablem. Przy intensywnej pracy ciągłej poza domem producent zaleca puszkę przyłączeniową.

Puszka, złącza, tulejki i rozłączanie tylko przy wybranym przyłączu stałym

Wtyczka i gniazdo z PE muszą znajdować się poza strefami 0, 1 i 2, co najmniej 600 mm od wanny lub prysznica. Położenie urządzenia, gniazda albo ewentualnego przyłącza stałego oraz ochronę obwodu sprawdza Interex według rysunku producenta i wymagań instalacji. IP24 nie zastępuje oceny stref.

Kontrola miejsca; dodatkowe elementy tylko po ocenie

Wbudowana elektronika zapewnia trzy programy tygodniowe, w tym własne okresy komfortowe, start adaptacyjny i wykrywanie otwartego okna. Detekcja okna przełącza na ochronę przeciwmrozową na godzinę albo do ręcznego zakończenia. Funkcje nie wymagają oddzielnego termostatu ani czujnika okna. Ustaw dzień, godzinę i program po montażu.

0 dodatkowych regulatorów do podstawowej pracy

Opis zewnętrznego wejścia FP w tej wspólnej instrukcji dotyczy CWM U. Model CWM 2000 P nie otrzymuje przez to żyły FIL ani obowiązkowego zewnętrznego programatora. Do podstawowej pracy wykorzystaj regulator wewnętrzny. Inny sposób automatyki wymaga osobnego potwierdzenia z Interex.

0 elementów FIL do tej wersji na podstawie schematu U

Po odłączeniu i ostygnięciu czyść łagodnym środkiem; nie stosuj środków ściernych ani żrących. Utrzymuj drożne szczeliny. Instrukcja zaleca sprawdzenie urządzeń regulacyjnych i zabezpieczających najpóźniej po 10 latach od pierwszego uruchomienia. Przewód wymienny dobiera Interex jako oryginalną część do konkretnego urządzenia; nie jest osprzętem wymaganym przy nowym montażu.

Części wymienne tylko w razie stwierdzonej potrzeby
